رقم القطعة: A06B-0162-B175#0006 (يُشار إليه أيضًا باسم A06B0162B175#0006)
طراز المحرك: FANUC αM6/3000 — سلسلة Alpha، عائلة M الفرعية
التكوين الرئيسي: عمود مستدق · فرامل تثبيت بتيار مستمر 24 فولت · مشفر مطلق αA64 · إنهاء كابل الأسلاك المكشوفة

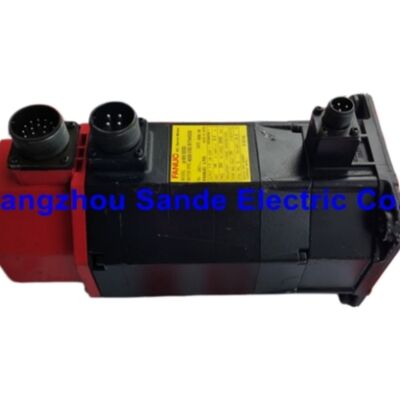

إن FANUC A06B-0162-B175#0006 هو محرك سيرفو AC بقوة 1.4 كيلو واط من الجيل الأول من سلسلة Alpha (α) من FANUC، وتحديداً عائلة αM الفرعية — المجموعة المدمجة متوسطة الإطار المطورة لتطبيقات محاور التغذية في أدوات الآلات CNC. في أبسط صوره، هذا هو جسم محرك αM6/3000 مزود بثلاث ميزات تحدد معًا رقم القطعة الكامل: عمود خرج مستدق، وفرامل تثبيت تعمل بالتيار المستمر 24 فولت ويتم تحريرها كهربائيًا، وتكوين كابل المصنع باستخدام أسلاك توصيل مكشوفة (أطراف أسلاك عارية بدون موصل مصبوب مُركب مسبقًا). هذا التفصيل الأخير هو ما يميز #0006 عن متغيرات B175 المتطابقة بخلاف ذلك ويجعل هذا المحرك الخيار المفضل في بناء الآلات الأصلية وتركيبات أحزمة الكابلات المخصصة حيث يقوم المُدمج بإنهاء الأسلاك مباشرة في أغلفة الموصلات الخاصة به أو صناديق التوصيل.
يُعد هذا المحرك مكونًا راسخًا في نظام FANUC Alpha لمحاور التغذية، وهو متوافق تمامًا مع مضخمات السيرفو من سلسلة Alpha SVM و SVU، ويُستخدم على نطاق واسع في مراكز تشغيل CNC، ومراكز الخراطة، وتطبيقات محركات السيرفو للأغراض العامة. مثل جميع محركات αM6/3000، فإنه يعمل بسرعة مقدرة تبلغ 3000 دورة في الدقيقة مع عزم دوران مقدر يبلغ 6 نيوتن متر ويعيد بيانات موضع المشفر المطلق عبر مشفر نبضي αA64 بدقة 64000 عد لكل دورة.
| المعلمة | القيمة |
|---|---|
| رقم قطعة FANUC | A06B-0162-B175#0006 |
| طراز المحرك | αM6/3000 |
| السلسلة | FANUC Alpha (αM) |
| الخرج المقدر | 1.4 كيلو واط |
| عزم الدوران المقدر | 6 نيوتن متر |
| السرعة المقدرة | 3000 دورة في الدقيقة |
| التيار المقدر | 6 أمبير |
| جهد الإمداد (من المضخم) | 144 فولت تيار متردد، ثلاثي الطور |
| التردد | 200 هرتز |
| نوع المشفر | مشفر نبضي مطلق αA64 |
| دقة المشفر | 64000 ppr |
| نوع العمود | عمود مستدق (قياسي لـ αM6) |
| فرامل التثبيت | نعم — يتم تحريرها كهربائيًا بتيار مستمر 24 فولت |
| عزم دوران الفرامل | 2 نيوتن متر (فرامل قياسية) |
| إنهاء الكابل | أسلاك توصيل مكشوفة (سلك عاري، بدون موصل) |
| فئة الحماية | IP65 |
| درجة حرارة البيئة المحيطة | 0 درجة مئوية إلى +40 درجة مئوية (تشغيل) |
| درجة حرارة التخزين | حتى +50 درجة مئوية |
| الحد الأقصى للرطوبة النسبية | 80% غير متكثف |
| الوزن | 11.5 كجم |
تم تصميم منصة محرك αM6/3000 مع العمود المستدق كـ تكوين عمود الخرج القياسي. هذا ليس خيارًا بديلاً تمت إضافته لاحقًا — المخروط هو واجهة الاقتران المقصودة لهذه العائلة من المحركات. توصي وثائق هندسة FANUC الخاصة بالشركة بالعمود المستدق كلما سمح تصميم الآلة وجداول التسليم بذلك، والسبب بسيط: يوفر اقتران المخروط المُركب بشكل صحيح اتصالًا مركزيًا ذاتيًا، وخاليًا من الارتجاع، ويوزع حمل التلامس على مساحة اتصال أكبر من عمود متوازي مزود بلسان، ويمكن إزالته وإعادة تركيبه بشكل موثوق دون تلف ميكانيكي للعمود أو تجويف الاقتران.
على محور تغذية أداة الآلة، هذه الخصائص مهمة. يجب أن يحافظ الاقتران بين محرك السيرفو وكرة اللولب — سواء من خلال اقتران مرن، أو اقتران صلب، أو بكرة حزام توقيت — على محاذاة ثابتة وينقل عزم الدوران دون انزلاق أو احتكاك. اتصالات المخروط، بمجرد شدها بشكل صحيح بعزم التركيب المناسب، لا تنزلق. الإزالة نظيفة ولا تزعج تشطيب سطح العمود بالطريقة التي تفعلها أحيانًا إزالة اقتران ذي تجويف مستقيم بالضغط أو القيادة.
بالنسبة لـ A06B-0162-B175#0006 تحديدًا، تتبع أبعاد المخروط معيار FANUC لإطار αM6. يجب أن يتطابق أي اقتران أو بكرة أو ترس بديل يتم تركيبه مع مواصفات المخروط هذه تمامًا — وليس جزءًا ذا تجويف متوازي مع كم محول، بل مكون ذو تجويف مخروطي مُقاس بشكل صحيح ومصنوع لعائلة المحركات هذه.
الفرامل المُركبة على A06B-0162-B175#0006 هي فرامل تثبيت تعمل بالزنبرك ويتم تحريرها كهربائيًا تعمل بتيار مستمر 24 فولت. فهم منطق التشغيل أمر بالغ الأهمية لكل من التركيب واستكشاف الأخطاء وإصلاحها: الفرامل مُشغلة عندما يكون إمداد 24 فولت غائبًا (قوة الزنبرك تُثبت الدوار) و مُحررة عندما يتم تطبيق 24 فولت (المغناطيس الكهربائي يتغلب على الزنبرك). هذا التصميم الآمن يعني أن فقدان الطاقة — سواء كان مخططًا له أو غير مخطط له — يُشغل الفرامل تلقائيًا. على المحور الرأسي، يمنع هذا الحمل المُدار من السقوط بفعل الجاذبية عندما يتم فصل محرك السيرفو أو في حالة إيقاف الطوارئ.
الفرامل القياسية في محركات سلسلة B175 مُصنفة لعزم دوران تثبيت يبلغ 2 نيوتن متر — قوة احتفاظ ثابتة، وليست فرامل إيقاف ديناميكية. الغرض منها هو تثبيت موضع المحور عندما يكون المحرك متوقفًا، وليس إبطاء حمل دوار. استخدامها كفرامل ديناميكية سيؤدي إلى تدهور سريع لأسطح الاحتكاك والتسبب في فشل مبكر للفرامل. في التطبيق الصحيح، يقوم المحرك بإبطاء المحرك تحت قوة سيرفو مُتحكم بها أولاً؛ لا تُشغل الفرامل إلا بعد توقف المحور.
توقيت تحرير الفرامل مهم في التشغيل. يجب تطبيق إمداد 24 فولت للفرامل (والتحقق منه) قبل أن يحاول محرك السيرفو تحريك المحور. خطأ شائع في التشغيل هو عدم كفاية سعة إمداد 24 فولت أو مقاومة كابل مفرطة لملف الفرامل، مما يؤدي إلى مجال مغناطيسي أضعف من المواصفات، وتحرير غير كامل، وسحب متقطع أو تسخين لمجموعة الفرامل. يجب دائمًا تركيب مُمتص صدمات (صمام ثنائي مُمتص أو دائرة RC) عند توصيل ملف الفرامل في خزانة المغناطيسات الكهربائية لقمع ارتفاع الجهد الناتج عند فصل الطاقة.
اللاحقة #0006 على هذا المحرك تحدد أسلاك توصيل مكشوفة — كابل الطاقة، وكابل التغذية الراجعة، وكابل الفرامل كلها تخرج من جسم المحرك بأطراف أسلاك عارية. لا يوجد غلاف موصل مصبوب، ولا قابس مُجمع مسبقًا، ولا غلاف خلفي. تنتهي الكابلات ببساطة بموصلات مكشوفة جاهزة للمُدمج للتوصيل.
هذا اختيار طلب متعمد، وليس إجراءً لخفض التكاليف. يتم تحديد الأسلاك المكشوفة في المواقف التي:
بالنسبة للمستخدمين النهائيين الذين يشترون هذا المحرك كبديل مباشر، يجب فهم متطلبات الأسلاك المكشوفة قبل الطلب. إذا كانت الآلة في الميدان تحتوي على كابلات بموصلات FANUC قياسية مصبوبة، فلا يمكن توصيل محرك #0006 مباشرة — إما يجب إعادة إنهاء كابلات الآلة الحالية لتتوافق معها، أو يجب طلب المتغير الصحيح المزود بموصل (عادةً بدون لاحقة، أو #0000) بدلاً من ذلك. استبدال محرك بأسلاك مكشوفة دون مراعاة ذلك سيجعل الآلة غير قادرة على توصيل البديل حتى يتم الانتهاء من أعمال الكابلات الإضافية.
يستخدم A06B-0162-B175#0006 مشفر نبضي مطلق تسلسلي αA64، وهو مشفر بصري مُدمج في الغطاء الخلفي للمحرك. دقة 64000 عد لكل دورة تُغذي بيانات موضع عالية الدقة إلى مضخم السيرفو عبر رابط اتصال تسلسلي بدلاً من خطوط التربيع A/B/Z المتوازية المستخدمة في تقنيات المشفرات الأقدم.
يعتمد الاحتفاظ بالموضع في الوضع المطلق على بطارية ليثيوم احتياطية مُخزنة في مضخم السيرفو، وليس في جسم المحرك. هذه تفاصيل خدمة مهمة. تحافظ البطارية على عداد الموضع متعدد الدورات أثناء إيقاف تشغيل الآلة؛ عند استعادة الطاقة، يمكن لوحدة التحكم CNC قراءة موضع المحور المطلق مرة أخرى دون الحاجة إلى تشغيل مرجعي. ومع ذلك، إذا فشلت البطارية أو سُمح لها بالتفريغ بالكامل، تُفقد بيانات الموضع ويجب إجراء تشغيل مرجعي قبل أن تتمكن الآلة من استئناف التشغيل العادي.
رموز إنذار FANUC SV5136 (جهد البطارية منخفض) و SV5137 (جهد البطارية صفر / بيانات الموضع مفقودة) هي مؤشرات تشخيصية لهذه الحالة. يوفر SV5136 فترة تحذير مسبق — بيانات الموضع لا تزال سليمة ولكن يجب جدولة استبدال البطارية على الفور. SV5137 يعني أن البيانات مفقودة؛ بعد استبدال البطارية، يكون دورة الإرجاع المرجعي الكاملة إلزامية. يمنع الاستبدال المخطط للبطارية على فترات خدمة منتظمة (عادة كل سنتين إلى ثلاث سنوات في خدمة الإنتاج العادية) الانقطاعات غير المخطط لها بسبب فقدان بطارية المشفر.
A06B-0162-B175#0006 قابل للتبديل ميكانيكيًا وكهربائيًا مع جميع متغيرات A06B-0162-B*** الأخرى لأغراض اختيار المضخم. طراز المحرك هو αM6/3000، ويتطلب قناة مضخم سيرفو مُصنفة 80 أمبير.
| سلسلة المضخم | الوحدة | رقم القطعة |
|---|---|---|
| α SVM — محور واحد | SVM1-80 | A06B-6079-H105 |
| αi SVM — محور واحد | SVM1-80i | A06B-6096-H105 |
| α SVM — محور مزدوج (قناة M) | SVM2-40/80 | A06B-6079-H207 |
| αi SVM — محور مزدوج (قناة M) | SVM2-40/80i | A06B-6096-H207 |
| α SVM — محور مزدوج (قنوات L+M) | SVM2-80/80 | A06B-6079-H208 |
| αi SVM — محور مزدوج (قنوات L+M) | SVM2-80/80i | A06B-6096-H208 |
| α SVU — محور واحد | SVU1-80 | A06B-6089-H105 |
| α SVU — محور مزدوج (قناة M) | SVU2-40/80 | A06B-6089-H207 |
في وحدات المحور المزدوج، يجب أن يشغل αM6/3000 قناة المحور M (تصنيف 80 أمبير). قناة L في SVM2-40/80 مُصنفة لـ 40 أمبير فقط ولا يمكنها تشغيل هذا المحرك.
| رقم القطعة | العمود | الفرامل | المشفر | إنهاء الكابل |
|---|---|---|---|---|
| A06B-0162-B175 | مستدق | 24 فولت تيار مستمر (2 نيوتن متر) | αA64 | موصل FANUC قياسي |
| A06B-0162-B175#0006 | مستدق | 24 فولت تيار مستمر (2 نيوتن متر) | αA64 | أسلاك توصيل مكشوفة (سلك عاري) |
| A06B-0162-B575 | مستقيم | لا شيء | αA64 | موصل قياسي |
| A06B-0162-B575#0008 | مستقيم + لسان | لا شيء | αA64 | موصل قياسي |
| A06B-0162-B775 | مستقيم | 24 فولت تيار مستمر (عزم دوران عالي) | αA64 | موصل قياسي |
جميع المتغيرات المدرجة: αM6/3000، 1.4 كيلو واط، 6 نيوتن متر، 3000 دورة في الدقيقة، 144 فولت، 200 هرتز، 6 أمبير.
س1: ما هو الفرق العملي بين A06B-0162-B175#0006 و A06B-0162-B175 بدون لاحقة، وهل يهم ذلك للاستبدال في الميدان؟
الفرق الوحيد هو إنهاء الكابل. A06B-0162-B175 الأساسي (بدون لاحقة) يُشحن مع الموصل المصبوب القياسي من FANUC على كابل الطاقة وكابل الفرامل، مما يسمح بالتوصيل المباشر بأسلاك الآلة الحالية. متغير #0006 يُشحن بنفس الكابلات مُنهاة كأسلاك توصيل مكشوفة — أطراف أسلاك مكشوفة بدون غلاف موصل مُركب. جسم المحرك، والملفات، والعمود المستدق، والفرامل، ومشفر αA64 متطابقة ماديًا. في سيناريو الاستبدال في الميدان، هذا التمييز حاسم: إذا كانت الآلة تستخدم موصلات FANUC القياسية وكان المحرك البديل يحتوي على أسلاك مكشوفة، فإن أعمال الأسلاك الإضافية مطلوبة قبل أن يمكن توصيل المحرك. إذا كان المحرك البديل هو الإصدار المزود بموصل وكانت الآلة مُوصلة في الأصل بأسلاك مكشوفة، فقد لا يتطابق الموصل الموجود على المحرك مع الإنهاء المُركب في الميدان. تأكد دائمًا من نمط إنهاء الكابل مقابل مخطط توصيل الآلة قبل الطلب؛ طلب إنهاء خاطئ يضيف وقت توقف كان يمكن تجنبه.
س2: يستخدم المحور الرأسي للآلة هذا المحرك — ما هي الفحوصات اللازمة بعد الاستبدال للتأكد من أن الفرامل تعمل بشكل صحيح؟
بعد تركيب المحرك البديل وقبل تحرير المحور للإنتاج العادي، يجب إجراء ثلاثة فحوصات على نظام الفرامل. أولاً، تحقق من أن إمداد 24 فولت تيار مستمر لملف الفرامل عند الجهد الصحيح وأن استمرارية الأسلاك سليمة عبر إنهاء الأسلاك المكشوفة الجديدة — أي خطأ في التوصيل في الأسلاك المكشوفة سيمنع الفرامل من التحرير بشكل صحيح. ثانيًا، مع تمكين محرك السيرفو وتثبيت المحور بواسطة المحرك، قم بإيقاف تشغيل إمداد 24 فولت وتحقق من أن المحور لا ينحرف تحت حمل الشريحة الرأسية — هذا يؤكد أن الفرامل تُثبت. ثالثًا، مع تمكين المحرك وتشغيل إمداد فرامل 24 فولت (الفرامل مُحررة)، تحقق من أن المحور يتحرك بحرية دون أي سحب أو مقاومة غير طبيعية — هذا يؤكد أن الفرامل قد تحررت بالكامل ولا تسحب على الدوار. التحرير الجزئي بسبب عدم كفاية جهد إمداد 24 فولت أو مقاومة عالية في أسلاك ملف الفرامل هو مشكلة شائعة بعد التركيب تظهر كخطأ تتبع للمحور أو ارتفاع في درجة حرارة المحرك أثناء التشغيل العادي.
س3: بعد استبدال هذا المحرك، تعرض وحدة التحكم CNC إنذارًا للمشفر ولن تسمح بالإرجاع المرجعي. ما هو السبب المحتمل وكيف يتم حله؟
السبب الأكثر شيوعًا هو فقدان بيانات الموضع المطلق من مشفر αA64 أثناء التبديل. يحدث هذا عندما يتم توصيل المحرك البديل بدون بطارية مشحونة في مضخم السيرفو، أو عندما كانت بطارية المضخم قريبة بالفعل من نهاية عمرها واكتمل تفريغها بسبب انقطاع الطاقة أثناء تبديل المحرك. بدون ذاكرة مدعومة بالبطارية، لا يمتلك المشفر الجديد أي بيانات موضع مخزنة وتكتشف وحدة التحكم CNC ذلك كخطأ في المشفر — عادةً إنذار SV5137 أو ما يعادله. الحل بسيط: تأكد من استبدال بطارية المضخم بوحدة جديدة، وقم بتشغيل الطاقة للسماح للبطارية الجديدة بالاستقرار، ثم قم بإجراء دورة إرجاع مرجعي كاملة (إرجاع نقطة الصفر) للمحور المتأثر. بمجرد إنشاء المرجع، تقوم وحدة التحكم CNC بتخزين الإزاحة المطلقة للمشفر الجديد وسيعمل المحور بشكل طبيعي في دورات الطاقة اللاحقة دون الحاجة إلى تكرار الإرجاع المرجعي. إذا ظهر SV5136 (جهد البطارية منخفض) بدلاً من SV5137، فمن المحتمل أن بيانات الموضع لا تزال سليمة — استبدل البطارية على الفور وقد لا يكون الإرجاع المرجعي مطلوبًا.
س4: هل مواصفات العمود المستدق في هذا المحرك هي نفسها مواصفات الأعمدة المستدقة المستخدمة في متغيرات αM6 ذات العمود المستقيم مع محول مستدق، وهل يمكن تبديل الموصلات؟
لا. العمود المستدق في A06B-0162-B175 هو جزء لا يتجزأ من عمود الخرج للمحرك — هندسة المخروط مُدمجة في العمود نفسه. متغيرات المحرك ذات العمود المستقيم (سلسلة B575، B775) لا تحتوي على هذا المخروط ولا يمكن تركيب محول لإنشاء واجهة مخروطية مكافئة. على العكس من ذلك، فإن الموصل أو البكرة أو الترس ذو التجويف المخروطي المُصنع لمواصفات مخروط αM6 سيتناسب فقط مع متغيرات المحرك ذات العمود المستدق. إذا تم تصميم آلة حول تكوين العمود المستدق، فلا يمكن استخدام محرك استبدال ذي عمود مستقيم دون استبدال مكون الاقتران على الجانب الميكانيكي أيضًا. عند البحث عن بديل، قم دائمًا بمطابقة نوع العمود بالإضافة إلى رقم طراز المحرك. العمود المستدق في عائلة αM6 له أيضًا تعيين مفتاح أو بدون مفتاح محدد اعتمادًا على متغير المحرك؛ بالنسبة لـ B175، فإن العمود المستدق هو الإصدار القياسي بدون لسان منفصل.
س5: هذا المحرك مدرج على أنه متوقف. ما هي الخيارات المتاحة لمُعادل حديث، وهل الاستبدال عبر السلسلة مباشر؟
تم إيقاف سلسلة FANUC Alpha، بما في ذلك A06B-0162-B175#0006، كعنصر إنتاج حالي. ومع ذلك، لا تزال هناك مساران شرائيان واقعيان. الأول هو الحصول على وحدات NOS (مخزون جديد قديم) أو وحدات مُجددة احترافيًا من خلال موردي قطع غيار FANUC المتخصصين ومرافق إصلاح محركات السيرفو — هذا استبدال مطابق للمطابق لا يتطلب أي تغييرات على الآلة أو المضخم أو معلمات وحدة التحكم CNC. الثاني هو الترقية إلى سلسلة FANUC αi الحالية، حيث سيتم العثور على فئة المعادل الوظيفي في αiF 8/3000 أو محركات عائلة αiF المماثلة مع عمود مستدق وخيار فرامل. استبدال محرك سلسلة αi ليس توصيل وتشغيل: يتطلب مضخم سيرفو من سلسلة αi (إذا لم يكن مُركبًا بالفعل)، وكابلات تغذية راجعة من الجيل الجديد، ومعلمات وحدة تحكم CNC مُحدثة لمعرف المحرك الجديد، وتأكيد أن أبعاد العمود المستدق وجهد الفرامل يتطابقان مع التصميم الميكانيكي والكهربائي للآلة. بالنسبة للآلات ذات العمر التشغيلي المتبقي الطويل حيث تكون توفر قطع الغيار هو الشاغل الرئيسي، فإن الترقية الكاملة للمحرك إلى منصة αi منطقية كمشروع مخطط له. بالنسبة للآلات التي تقترب من نهاية عمرها أو حيث لا يُبرر تعطيل ترقية αi، يظل الاستبدال المتطابق المُجدد هو الخيار الأكثر عملية.
