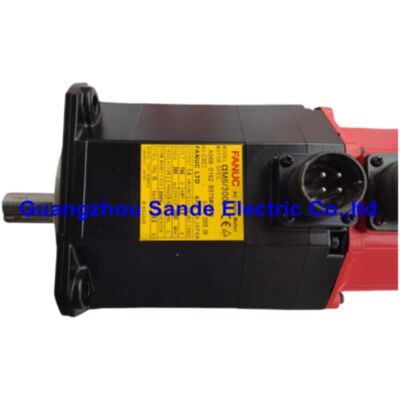

FANUC A06B-0162-B575#0076 — محرك سيرفو AC من سلسلة Alpha αM6/3000، مختوم IP67، عمود مستقيم مع مجرى مفتاح، مشفر نبضي مطلق αA64

نظرة عامة

رقم القطعة: A06B-0162-B575#0076 (يشار إليه أيضًا باسم A06B0162B575#0076 أو A06B-0162-B575#7076)طراز المحرك: FANUC αM6/3000التكوين الرئيسي: عمود مستقيم، مجرى مفتاح، لا يوجد فرامل، مشفر نبضي مطلق αA64، ختم كامل IP67

يعد FANUC A06B-0162-B575#0076 هو محرك سيرفو AC مختوم من سلسلة Alpha (α) من FANUC، طراز αM6/3000، يوفر خرجًا مستمرًا بقوة 1.4 كيلو واط مع عزم دوران مقنن يبلغ 6 نيوتن متر عند سرعة تصل إلى 3000 دورة في الدقيقة. ما يميز هذا الإصدار عن بقية عائلة A06B-0162-B575 هو مواصفات مقاومة الماء IP67 — وهي حزمة ختم محسّنة مثبتة في المصنع توفر لجسم المحرك وموصلات المشفر النبضي مستوى حماية كاملًا ضد الغمر. بالاقتران مع عمود خرج مستقيم مزود بمجرى مفتاح ومشفر مطلق αA64، يعد هذا هو التكوين المفضل لتطبيقات محاور التغذية في أدوات آلات CNC حيث يتعرض المحرك لرذاذ سائل التبريد، أو ضباب الزيت، أو ظروف الغسيل التي تتجاوز قدرات محرك IP65 القياسي.

المواصفات المؤكدة

لماذا يعتبر IP67 مهمًا: ما وراء IP65 القياسي

مستوى الحماية الأساسي عبر نطاق محركات سلسلة FANUC Alpha هو IP65 — مقاوم تمامًا للغبار ومحمي ضد نفاثات الماء منخفضة الضغط من أي اتجاه. بالنسبة لغالبية تركيبات آلات CNC، فإن IP65 كافٍ. ولكن بعض تكوينات الآلات تولد تعرضًا أكثر شدة للسوائل: مراكز التشغيل الأفقية حيث يتم توجيه سائل التبريد عبر المنصة وينزل على طول العمود؛ مخارط CNC مع سائل تبريد عبر المغزل وأنظمة توصيل فيضية ترش الضباب على كامل نطاق العمل؛ الآلات التي تستخدم سوائل قطع صناعية مائية بدلاً من الزيوت المعدنية، والتي تتصرف بشكل مختلف عن سائل التبريد التقليدي وتخترق الأختام القياسية بسهولة أكبر.

لهذه البيئات، تقدم FANUC خيار IP67 على معظم محركات سلسلة Alpha. يرفع IP67 الحماية لتحمل الغمر المؤقت — يحدد معيار IEC هذا على أنه غمر على عمق 1 متر لمدة 30 دقيقة دون تسرب مياه ضار. من الناحية العملية، هذا يعني أن جسم المحرك يمكن أن يتحمل الفيضانات القصيرة، والغمر الكامل بالرذاذ من جميع الاتجاهات، وتراكم السائل المتجمع حول تركيب المحرك دون وصول سائل التبريد إلى لفائف الجزء الثابت أو داخل المشفر النبضي.

يتم طلب A06B-0162-B575#0076 من FANUC مع تطبيق مواصفات IP67 في المصنع. هذا ليس إصلاحًا ميدانيًا. عناصر الختم — مانع تسرب زيت العمود، وحشيات الجسم، وأختام الموصلات، وموصل المشفر النبضي المقاوم للماء — كلها مدمجة عند التصنيع. لا يمكن ترقية محرك IP65 قياسي إلى IP67 في الميدان؛ إذا كان التطبيق يتطلب IP67، فيجب تحديد رقم القطعة هذا (أو ما يعادله لاحقة #7076) في وقت الطلب أو الاستبدال.

فك لاحقة #0076 عمليًا

ضمن نظام ترقيم لاحقات محركات FANUC Alpha، تحمل الرقمان اللذان يليان الرمز # معنى محددًا. اللاحقة "0076" على B575 (عمود مستقيم، αA64، لا يوجد فرامل) تشفر خاصيتين:

• يعد "76" تشير إلى عمود مستقيم مع مجرى مفتاح و ختم IP67
• قارن مع "75" (عمود مستقيم، IP67، لا يوجد مجرى مفتاح) و "08" (عمود مستقيم، مجرى مفتاح، IP65 قياسي)

في كتالوجات قطع غيار FANUC وقواعد بيانات الموزعين، يتم إدراج نفس المحرك أحيانًا تحت اللاحقة #7076 — البادئة "7" في هذا الترميز البديل تشير أيضًا إلى تصنيف IP67. يشير كل من A06B-0162-B575#0076 و A06B-0162-B575#7076 إلى نفس المحرك الفعلي. عند الرجوع إلى جداول لاحقات FANUC MLFB، سيتم مواجهة كلا الترميزين اعتمادًا على إصدار وثيقة المصدر؛ قم دائمًا بالتأكيد عن طريق التحقق من وصف المحرك الكامل مقابل لوحة الاسم على الجهاز.

عمود مستقيم مع مجرى مفتاح: لماذا #0076 بدلاً من #0075

الإصدار الشقيق #0075 (مختوم AM6/3000، ST، αA64) يشارك نفس ختم الجسم IP67 ولكنه يحتوي على عمود مستقيم أملس — لا يوجد مجرى مفتاح مصقول على عمود الخرج. يعتمد الاختيار بين #0075 و #0076 بالكامل على طريقة الاقتران الميكانيكي على الجهاز.

استخدم #0076 (مزود بمجرى مفتاح) عندما يتصل عمود خرج المحرك بمكون به مجرى مفتاح محفور — بكرة توقيت، أو ترس، أو محور اقتران يعتمد على مفتاح متوازي لنقل عزم الدوران. يثبت المفتاح العنصر الدوار محوريًا بالعمود، مما يمنع الدوران تحت الحمل الالتوائي. هذا هو النهج التقليدي لاتصالات القيادة بالحزام من المحرك إلى كرة لولبية، وللعديد من التصميمات المقترنة مباشرة باستخدام وصلات مشقوقة مع مجاري مفاتيح.

استخدم #0075 (أملس) عندما يكون العمود محفورًا بسلاسة ويمسك بالاحتكاك وحده — شائع مع وصلات عالية الجودة وصلبة بدون رد فعل عكسي تنقل عزم الدوران بالكامل من خلال قوة التثبيت، حيث يمكن لمجرى المفتاح أن يسبب تركيزًا للإجهاد.

استبدال أحدهما بالآخر هو قرار ميكانيكي، وليس كهربائيًا. أداء المحرك، وتوصيلات المضخم، ومعلمات CNC متطابقة لكليهما.

مشفر نبضي مطلق αA64: 64000 عد في الدورة

يعد مشفر αA64 النبضي مشفرًا مطلقًا بصريًا بإخراج تسلسلي مدمج في الجزء الخلفي من غلاف المحرك. يقوم بالإبلاغ عن موضع العمود بدقة 64000 عد في الدورة — وهو ما يكفي للتداخل الدقيق المطلوب لعمليات التشكيل على أدوات آلات CNC. يعمل المشفر في الوضع المطلق: يتم الاحتفاظ بموضع الجهاز دون الحاجة إلى تشغيل إعادة مرجعية عند كل تشغيل.

يعتمد الاحتفاظ المطلق على بطارية ليثيوم احتياطية موجودة داخل مضخم السيرفو، وليس داخل المحرك. هذه تفاصيل صيانة مهمة. عند تثبيت A06B-0162-B575#0076 كمحرك بديل، فإن الموضع المطلق المخزن في ذاكرة المشفر المدعومة بالبطارية ينتمي إلى وحدة المشفر التي تمت إزالتها مع المحرك القديم. يصل المشفر في المحرك الجديد بدون بيانات موضع الجهاز. بعد التثبيت، يلزم إجراء إعادة مرجعية على المحور المتأثر لإعادة تأسيس الإحداثيات المطلقة، حتى لو كانت بطارية المضخم في حالة جيدة. بمجرد أخذ المرجع، يقوم المضخم بتخزين الإزاحة المطلقة ويستأنف التشغيل العادي الخالي من إعادة التعيين إلى الصفر.

توصي FANUC باستبدال البطارية على فترات مجدولة — عادة كل سنتين إلى ثلاث سنوات للآلات في الإنتاج المنتظم — لتجنب فقدان بيانات الموضع غير المخطط له. الإنذارات ذات الصلة هي SV5136 (بطارية منخفضة) و SV5137 (بطارية صفر)؛ يسمح SV5136 بالصيانة المجدولة قبل المساس بالبيانات، ويشير SV5137 إلى فقدان البيانات بالفعل.

مضخمات السيرفو المتوافقة

A06B-0162-B575#0076 مطابق كهربائيًا لجميع محركات سلسلة B575 αM6/3000 الأخرى. يتبع اختيار المضخم نفس معايير أي αM6/3000:

يتطلب المحرك قناة مصنفة 80 أمبير (تعيين محور M على وحدات مزدوجة المحور). يجب أن يتطابق تعيين قناة المضخم مع تصميم الجهاز الأصلي؛ لا تستخدم قناة مضخم ذات تصنيف أقل لمحرك 80 أمبير.

ختم الموصل: التفصيل الذي يجعل IP67 مشروطًا

وثائق FANUC الفنية محددة في نقطة واحدة: يتم تحقيق تصنيف IP67 لموصل المشفر النبضي فقط عند توصيل موصل كابل التغذية بشكل كامل وصحيح. موصل كابل غير مكتمل التوصيل أو تالف لا يوفر ختم IP67 عند واجهة الموصل — يمكن لسائل القطع الدخول إلى داخل المشفر النبضي من وصلة الموصل حتى لو كان جسم المحرك نفسه مختومًا.

هذا مهم للخدمة. بعد أي إصلاح أو استبدال للمحرك يتضمن فصل وإعادة توصيل كابل تغذية المشفر النبضي:

1. يجب دفع الموصل بالكامل حتى ينقر آلية القفل أو يتم إشراك حلقة التثبيت بالكامل.
2. يجب أن تتبع طريقة تجميع الموصل إجراء توصيل كابل تغذية FANUC؛ يجب بناء موصل مجمع ميدانيًا وفقًا للمواصفات باستخدام أدوات مناسبة ومكونات كابلات مقاومة للماء من الدرجة الصحيحة.
3. بالنسبة لموصل الطاقة، ينطبق نفس الاهتمام — عدم اكتمال التوصيل يبطل الختم.

في الآلات التي يتعرض فيها المحرك بانتظام لسائل تبريد عالي الضغط أو الغسيل، تحقق من حالة الموصل عند كل فحص صيانة وقائية. سائل التبريد الذي يتجاوز ختم موصل متدهور يصل إلى المشفر النبضي قبل ظهور أي علامات خارجية للفشل.

بيئات التركيب النموذجية وأنواع الآلات

عبر قاعدة الآلات المثبتة من سلسلة FANUC Alpha CNC، توجد الإصدارات المختومة IP67 (كل من #0075 و #0076) بشكل شائع في:

• مراكز التشغيل الأفقية (HMCs): محركات المحاور الموجودة على العمود والمنزلق تكون مباشرة في مسار تصريف سائل التبريد المحمل بالرقائق؛ غالبًا ما يحدد بناة HMC تصنيف IP67 لجميع محركات محاور التغذية.
• مخارط CNC مع أدوات حية: محركات محور Y ومحور الأداة الحية تكون قريبة من منطقة العمل حيث يتم توجيه سائل التبريد بضغط عالٍ.
• خطوط النقل والآلات الخاصة: حيث تقوم دورات الغسيل بتنظيف منطقة التثبيت بين الأجزاء وتوقع تراكم المياه حول محركات المحاور.
• آلات التجليخ التي تستخدم سائل تجليخ قابل للذوبان في الماء: تطبيق سائل تبريد بكميات كبيرة في التجليخ المسطح والأسطواني يخلق ضبابًا مستمرًا يستقر على جميع الأسطح في منطقة التجليخ.

لا تزال المحركات غير المختومة (IP65) تُستخدم في التطبيقات التي يكون فيها التعرض لسائل التبريد متواضعًا وتحافظ غطاء تلسكوبي أو منفاخ على جسم المحرك بعيدًا عن منطقة الرذاذ المباشر. اختيار IP67 بدلاً من IP65 هو دائمًا خاص بالتطبيق؛ تحديد IP67 عالميًا يضيف تكلفة غير ضرورية على التركيبات حيث سيكون IP65 كافيًا طوال العمر التشغيلي الكامل للجهاز.

ملخص إصدارات سلسلة A06B-0162-B575

جميع الإصدارات: αM6/3000، 1.4 كيلو واط، 6 نيوتن متر، 3000 دورة في الدقيقة، 144 فولت، 200 هرتز، 6 أمبير، مشفر نبضي مطلق αA64.

أسئلة متكررة

س1: ما هو الفرق بين A06B-0162-B575#0076 و A06B-0162-B575#0008، ومتى يجب اختيار كل منهما؟

كلا المحركين هما وحدات αM6/3000 مع عمود مستقيم مزود بمجرى مفتاح، ولا يوجد فرامل، ومشفر نبضي مطلق αA64 — لذا فإن مواصفاتهما الميكانيكية والكهربائية متطابقة. الفرق الوحيد هو مستوى الختم. يحمل #0008 الحماية القياسية لسلسلة Alpha وهي IP65، والتي تقاوم دخول الغبار تمامًا وتتعامل مع نفاثات الماء من أي اتجاه. يقوم #0076 بترقية هذا إلى IP67، مضيفًا الحماية ضد الغمر المؤقت والتعرض المكثف للسوائل. بالنسبة لمعظم تركيبات آلات CNC المغلقة حيث تبقي حماية الجهاز، أو الغطاء المعدني، أو حماية المحور التلسكوبي جسم المحرك بعيدًا عن رذاذ سائل التبريد المباشر، فإن #0008 كافٍ وهو الإصدار الأكثر شيوعًا. يتم تحديد #0076 حيث يتعرض المحرك حتمًا لسائل تبريد متجمع، أو رذاذ بكميات كبيرة بدون حماية كافية، أو دورات غسيل — عادةً مراكز التشغيل الأفقية، وبعض تكوينات مخارط CNC، وآلات خطوط النقل. إذا كانت لوحة الاسم الأصلية للجهاز أو قائمة الأجزاء تحدد #0076، فاستبدل بنفس القطعة؛ لا تستبدل #0008 في تطبيق كان يتطلب IP67.

س2: هل يمكن استخدام A06B-0162-B575#0076 كبديل مباشر لـ A06B-0162-B575#0075 مثبت بالفعل في جهاز؟

نعم، جسديًا وكهربائيًا. #0075 (عمود مستقيم، لا يوجد مجرى مفتاح، IP67) و #0076 (عمود مستقيم، مع مجرى مفتاح، IP67) هما نفس المحرك في كل شيء باستثناء مجرى مفتاح العمود. استبدال #0075 بـ #0076 في جهاز به اقتران حالي ذو تجويف أملس لن يسبب مشاكل — فتحة المفتاح على العمود ستكون ببساطة غير مستخدمة داخل الاقتران ذي التجويف الأملس. استبدال #0075 بـ #0076 في جهاز به اقتران ذو تجويف مزود بمجرى مفتاح يتطلب تركيب مفتاح متوازي في مجرى المفتاح أثناء التركيب. السؤال الأكثر أهمية هو العكس: لا تستبدل #0076 بـ #0075 في جهاز يعتمد اقترانه على مفتاح لنقل عزم الدوران، حيث أن العمود الأملس لن يتشابك مع تجويف مجرى المفتاح للاقتران.

س3: بعد استبدال هذا المحرك، هل تحتاج الآلة إلى المرور بإجراء إعادة مرجعية كاملة قبل أن تتمكن من تشغيل أجزاء الإنتاج؟

لأي استبدال لمحرك سيرفو FANUC مزود بمشفر مطلق، يلزم إجراء إعادة مرجعية على المحور المتأثر بعد التركيب. السبب هو أن مشفر αA64 في المحرك البديل لا يحتوي على موضع جهاز مخزن؛ بيانات الموضع المطلق تنتمي إلى المشفر، والذي تمت إزالته مع المحرك القديم. حتى لو كانت بطارية مضخم السيرفو مشحونة بالكامل، فإنها تحتوي على بيانات موضع مرجعية لمشفر المحرك السابق — هذه البيانات غير صالحة للمحرك الجديد. بعد التركيب وتشغيل الجهاز، سيعرض CNC عادةً طلب إعادة مرجعية لنقطة المرجع على المحور المتأثر. بمجرد تأسيس نقطة مرجع المحور، يقوم المضخم بتخزين إزاحة الموضع المطلق الجديدة ويكون الجهاز جاهزًا للتشغيل العادي. بالنسبة للآلات متعددة المحاور، يلزم فقط إعادة مرجعية للمحور الذي تم استبدال محركه؛ المحاور الأخرى غير متأثرة.

س4: تستخدم الآلة سائل قطع صناعي قابل للذوبان في الماء بدلاً من زيت التبريد المعدني. هل يظل ختم IP67 كافيًا؟

تشير وثائق FANUC إلى أن تصنيف IP67 ينطبق على الماء والسوائل المائية في ظل ظروف اختبار معيار IEC. ومع ذلك، تحدد FANUC أيضًا أن سوائل القطع الصناعية — بما في ذلك المواد الصناعية المائية الخالية من الزيت — قد تتصرف بشكل مختلف عن الماء العادي، وأنه لا يوجد محرك سيرفو مضمون أن يكون محصنًا ضد سائل القطع المطبق مباشرة وبشكل مستمر. النهج الموصى به للآلات التي تستخدم سوائل قطع قوية هو التأكد من أن جسم المحرك محمي من تطبيق سائل التبريد المباشر بواسطة غطاء أو واقي، وفحص سلامة الموصل بشكل متكرر. توفر المحركات المختومة IP67 مقاومة أفضل بكثير من IP65 في هذه البيئات، ولكن الحماية ليست غير مشروطة. بالإضافة إلى ذلك، تحذر FANUC من أن سائل القطع الذي يحتوي على مركبات كبريتية عالية النشاط يمكن أن يكون عدوانيًا بشكل خاص لمواد الختم؛ إذا كانت مواصفات السائل تتضمن إضافات كبريتية عالية الضغط، فاستشر إرشادات هندسة التطبيقات الخاصة بـ FANUC لنوع السائل المحدد.

س5: هل لا يزال هذا المحرك قيد الإنتاج، وما هو محرك FANUC الحديث المكافئ وظيفيًا الأقرب؟

سلسلة FANUC Alpha (α)، بما في ذلك A06B-0162-B575#0076، تم إيقاف إنتاجها كعنصر إنتاج حالي من قبل FANUC. لم يعد يتم تصنيعه جديدًا. خيارات التوريد هي: مخزون جديد قديم (NOS) من قنوات قطع الغيار المعتمدة أو موزعي الفائض الصناعي؛ أو وحدات تبادل مجددة بالكامل من متخصصي إصلاح محركات السيرفو. للحصول على مكافئ بتقنية جديدة، فإن أقرب محرك FANUC حالي هو في سلسلة αiF — على وجه التحديد نطاق αiF 8/3000 أو αiF 8/2000 (سلسلة A06B-0227-B***)، والذي يستخدم منصة مشفر αiA الحالية وهو متوافق مع مضخمات السيرفو من سلسلة αi. ومع ذلك، فإن استبدال محرك αiF ليس استبدالًا مباشرًا: فهو يتطلب مضخمًا من سلسلة αi (إذا لم يكن مثبتًا بالفعل)، وكابلات محرك جديدة، وإعادة برمجة بيانات الجهاز للمحور في CNC. يجب أن يقوم مهندس خدمة FANUC مؤهل أو مدمج معتمد بإجراء هذا النوع من الاستبدال عبر السلسلة، حيث أن المعلمات غير الصحيحة بعد تغيير طراز المحرك يمكن أن تؤدي إلى عدم استقرار المحور أو إنذارات القيادة.
