FANUC A06B-0151-B576 — محرك سيرفو تيار متردد α30/1200، عمود مستدق، مشفر αA64 مع مكثف فائق

ما هو هذا المحرك

إن محرك FANUC A06B-0151-B576 هو محرك سيرفو تيار متردد ينتمي إلى سلسلة Alpha (α) من FANUC — الجيل العامل في محركات سيرفو FANUC المصممة لأدوات آلات CNC الكبيرة، ومراكز التشغيل الأفقية، وآلات التجويف، ومحركات المحاور الدوارة للخدمة الشاقة. رمزه الداخلي ضمن السلسلة هو α30/1200: محرك مصنف بعزم دوران توقف يبلغ 30 نيوتن متر وسرعة قصوى تبلغ 1200 دورة في الدقيقة.

بينما تعمل معظم محركات السيرفو في آلات CNC الأصغر بسرعة 3000 دورة في الدقيقة أو أكثر، تم تصميم α30/1200 لغرض مختلف أساسًا — عزم دوران مرتفع مستدام عند سرعة معتدلة، متصل مباشرة بمحاور تغذية متطلبة بدون تروس وسيطة. هذا المزيج من عزم دوران توقف يبلغ 30 نيوتن متر والحجم المادي الذي يتطلبه العمل يعني أن هذا محرك كبير، يزن حوالي 41 كجم، ويتطلب رافعة أو معدات رفع للمناولة الآمنة.

ثلاث ميزات محددة تفصل B576 عن المتغيرات الأخرى ضمن عائلة A06B-0151: العمود المستدق، والمشفر النبضي المطلق αA64، ونظام النسخ الاحتياطي S.C. (مكثف فائق). كل من هذه الميزات مغطى أدناه.

المواصفات المعتمدة

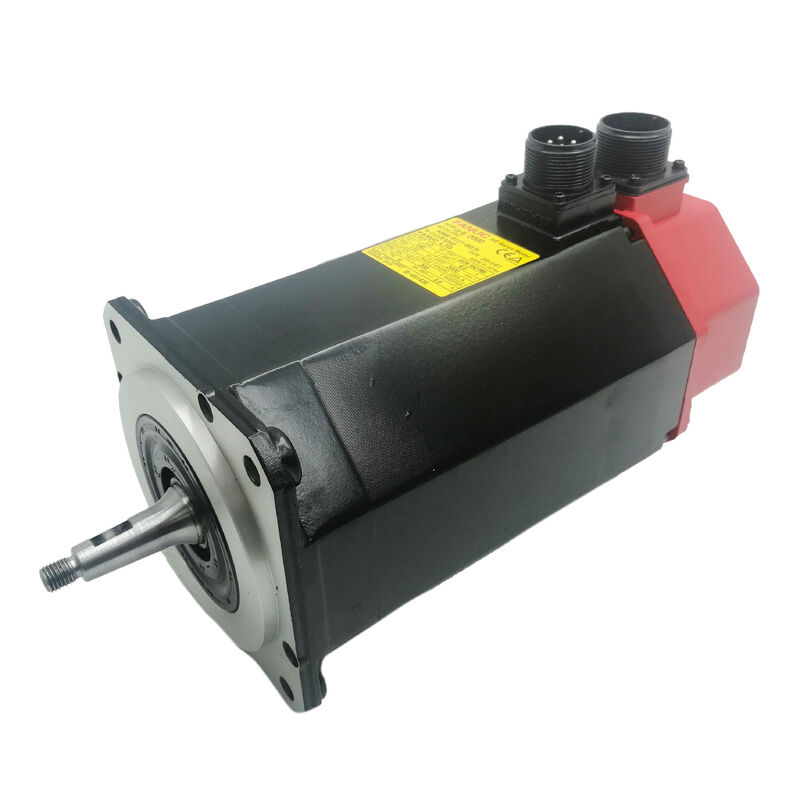

العمود المستدق: لماذا هو مهم في المحاور الثقيلة

تكوين العمود هو أحد أهم الميزات العملية لهذا الرقم. يوفر العمود المستدق — بدلاً من عمود مستقيم مزود بلسان — طريقة اقتران ميكانيكية فائقة عند نقل مستويات عزم دوران عالية. يتم سحب الواجهة المستدقة بواسطة مسمار سحب، مما يخلق اتصالًا معدنيًا معدنيًا مثبتًا على طول التفتق الكامل. هذا يوزع قوة التثبيت على مساحة واسعة، ويزيل الحركة الدقيقة والتآكل الذي يمكن أن يحدث في وصلات العمود المزودة بلسان تحت التحميل الدوري الثقيل، وينشئ بشكل فعال اقترانًا بدون أي تراجع أو انزلاق.

في سياق α30/1200، حيث يجب توصيل 30 نيوتن متر بدقة عبر آلاف دورات تحديد المواقع في CNC، هذه ليست تفصيلاً هندسيًا بسيطًا. اختار بناة الآلات الذين حددوا محركات ذات أعمدة مستدقة لمراكز التشغيل الأفقية الكبيرة والطاولات الدوارة هذا التكوين لأنه يحافظ على المحاذاة بشكل أكثر موثوقية على مدى العمر التشغيلي الطويل للآلة.

عند إزالة أو استبدال هذا المحرك، يجب تحرير التفتق باستخدام مستخرج مسمار السحب — لا تضربه أو تدقه أو ترفعه أبدًا. إجبار العمود على الخروج عن طريق الصدمة الميكانيكية يخاطر بإلحاق ضرر دائم بكل من عمود المحرك وواجهة الآلة.

المشفر αA64 والمكثف الفائق الاحتياطي

المشفر في A06B-0151-B576 هو المشفر النبضي المطلق αA64، ويوفر 64000 نبضة لكل دورة عمود. إنه جهاز مطلق: في أي لحظة، يعرف الموضع الزاوي الدقيق لعمود المحرك دون الحاجة إلى تسلسل عودة مرجعي.

يشير الرمز "+S.C." إلى الميزة المميزة للمشفر. S.C. تعني مكثف فائق — مكون تخزين طاقة مدمج في وحدة المشفر النبضي يحافظ على بيانات الموضع المطلق أثناء انقطاع التيار الكهربائي، بدلاً من الاعتماد حصريًا على بطارية منفصلة. يتم شحن المكثف الفائق أثناء التشغيل العادي ويوفر طاقة مخزنة كافية للاحتفاظ ببيانات الموضع أثناء الإغلاق المخطط له وفقدان الطاقة القصير.

هذا ذو صلة مباشرة بممارسة الصيانة. عندما يتم فصل المشفر عن الطاقة لفترة طويلة — على سبيل المثال، أثناء فترة تخزين طويلة أو استبدال محرك — سيتم تفريغ المكثف الفائق في النهاية. إذا تم تفريغه بالكامل قبل إعادة تشغيل المحرك، يتم فقدان مرجع الموضع المطلق وسيُطلب عودة مرجعية واحدة (إعادة تأسيس نقطة الصفر) في CNC قبل استئناف التشغيل العادي. من الناحية العملية، يجب تشغيل A06B-0151-B576 المتصل حديثًا والذي كان في التخزين عبر مضخمه وتركه في حالة خمول ومزود بالطاقة لفترة للسماح للمكثف الفائق بإعادة الشحن قبل افتراض أن بيانات الموضع المطلق صالحة.

يتم إدارة النسخ الاحتياطي للبطارية لبيانات الموضع المطلق في نظام FANUC Alpha الأوسع على مستوى مضخم السيرفو، وليس داخل المحرك نفسه. هذا يعني أن إزالة المحرك للصيانة — دون إزعاج المضخم أو بطاريته — لا تدمر بيانات إحداثيات الآلة المخزنة في CNC.

المضخمات المتوافقة وأنظمة CNC

تم تحديد سلسلة محركات α30/1200 (A06B-0151-B***) لتتوافق مع SVM2-40/80 وحدة مضخم سيرفو مزدوج المحور. غطت جيلان من المضخمات هذا المحرك:

يستخدم A06B-6096-H207 (αi Series SVM) واجهة الألياف الضوئية FSSB من FANUC للتواصل مع CNC. هذه الواجهة — قياسية في منصات تحكم FANUC Series 16i، 18i، 21i، و 0i — تستبدل بنية الأسلاك المتوازية القديمة بكابل ألياف ضوئية واحد عالي السرعة يمتد من CNC إلى سلسلة من وحدات مضخمات السيرفو.

تشمل وحدات تحكم CNC المتوافقة مع نظام المحرك α30/1200 FANUC Series 0، 0C، 15A، 15B، 16A، 16B، 18A، 16i، 18i، 21i، و 0i — تغطي نطاقًا واسعًا من مراكز التشغيل والمخارط التي استخدمت هذا المحرك بشكل شائع.

أين يوجد هذا المحرك

تم تحديد α30/1200 من قبل بناة الآلات لأثقل محاور التغذية في نطاقات آلات CNC الخاصة بهم. تشمل التطبيقات النموذجية:

مراكز التشغيل الأفقية الكبيرة — المحور B (منصة دوارة)، المحور W (عمود المغزل)، أو المحور Z (حركة العمود) في الآلات ذات الطاولات في نطاق 500 مم × 500 مم وما فوق، حيث يتطلب وزن العمود المتحرك أو الرأس قدرة عزم دوران مستدامة بدلاً من السرعة العالية.

آلات التجويف الأفقية — محاور تغذية شعاعية على طاولات التجويف، حيث يكون تحديد الموضع الدقيق تحت الحمل بسرعة منخفضة هو المتطلب الأساسي.

آلات قطع وتروس التروس — محركات المحاور الدوارة التي تتطلب تحكمًا سلسًا وعالي العزم في السيرفو على نطاق زاوي محدود.

مخارط CNC للخدمة الشاقة — محركات عمود الذيل أو محاور الأدوات الحية على مراكز الدوران ذات السعة الكبيرة.

الحد الأقصى البالغ 1200 دورة في الدقيقة ليس قيدًا في هذه التطبيقات؛ إنه ميزة تصميم. كثافة عزم دوران المحرك — 30 نيوتن متر من وحدة تزن 41 كجم — تعكس تصميم FANUC اللولبي والمغناطيسي المحسن للإخراج المستدام منخفض السرعة بدلاً من أداء السرعة القصوى الذي تتطلبه محاور التشغيل عالية السرعة.

نظرة عامة على متغير A06B-0151

توجد عدة تكوينات للعمود والمشفر ضمن سلسلة A06B-0151. يحتل B576 موضع العمود المستدق، والمشفر المطلق، وعدم وجود فرامل:

يعد B576 هو الخيار المفضل عندما تتطلب الآلة: اقتران عمود مستدق لضمان سلامة نقل العزم القصوى، ومشفر مطلق لتجنب دورات العودة المرجعية عند بدء التشغيل، وعدم وجود فرامل كهرومغناطيسية (المحاور الرأسية التي تتطلب فرامل تثبيت ستختار عادةً B177 أو متغير فرامل مكافئ).

ملاحظات المناولة والتركيب

بوزن حوالي 41 كجم، لا ينبغي أبدًا رفع هذا المحرك أو نقله باليد فقط. وثائق FANUC الخاصة واضحة في هذه النقطة: استخدم رافعة، أو رافعة، أو معدات رفع مناسبة. حلقة العين الموجودة على جسم المحرك مخصصة لرفع محرك واحد فقط — يجب عدم استخدامها لتحريك الآلة أو أي تجميع يتجاوز المحرك نفسه.

قبل البدء في أي عمل كهربائي، تأكد من تفريغ مضخم السيرفو ومصدر الطاقة المرتبط به بالكامل. يمكن لمكثفات ناقل التيار المستمر في وحدات مضخم FANUC Alpha الاحتفاظ بجهود خطرة لعدة دقائق بعد إزالة طاقة التيار الرئيسي؛ يجب إطفاء مصباح الشحن الموجود على وحدة المضخم بالكامل قبل المتابعة في أي عمل على توصيلات المحرك.

لا تقم بإجراء اختبار ميجر (مقاومة العزل) على هذا المحرك مع توصيل كابل المشفر. إلكترونيات المشفر النبضي غير مصنفة لجهد اختبار 500 فولت تيار مستمر المستخدم في اختبارات مقاومة العزل القياسية. افصل المشفر قبل إجراء أي اختبار من هذا القبيل على لفات المحرك.

أسئلة متكررة

س1: ما هو الفرق بين متغير A06B-0151-B576 (αA64+S.C.) والمتغير B577 (αI64) — وهل يمكن استبدالهما؟

يحمل B576 مشفرًا نبضيًا مطلقًا (αA64) مع نسخة احتياطية من المكثف الفائق. يستخدم B577 مشفرًا نبضيًا تزايديًا (αI64). هذه ليست قابلة للتبديل دون تغييرات على مستوى CNC والمضخم. يسمح محرك المشفر المطلق للآلة باستئناف التشغيل العادي بعد دورة طاقة دون إجراء عودة مرجعية لإعادة تأسيس موضع المحور. يتطلب محرك المشفر التزايدي عودة مرجعية في كل مرة يتم فيها تشغيل الآلة، لأن المشفر يتتبع فقط تغييرات الموضع من آخر نقطة مرجعية معروفة — وليس موضع العمود المطلق. إذا تم تكليف آلة بـ B576، فإن استبدالها بـ B577 سيعطل وظيفة التغذية المطلقة ويجبر على متطلبات العودة المرجعية عند كل بدء تشغيل. يجب أن يتطابق البديل ليس فقط مع التكوين الميكانيكي ولكن أيضًا مع نوع المشفر.

س2: كان المحرك في التخزين لعدة أشهر. هل ستظل بيانات الموضع المطلق صالحة عند تثبيته؟

ليس بالضرورة. يحتفظ المكثف الفائق داخل المشفر النبضي αA64 ببيانات الموضع المطلق أثناء العمر التشغيلي للمحرك، ولكن بعد التخزين الممتد بعيدًا عن الطاقة، ستنخفض شحنة المكثف الفائق تدريجيًا. إذا تم تخزين المحرك لأكثر من بضعة أسابيع دون الاتصال بمضخمه، فاعتبر بيانات الموضع المطلق غير صالحة محتملة. بعد التركيب والاتصال بمضخم السيرفو، اسمح للمحرك بالبقاء مزودًا بالطاقة في حالة خمول لفترة للسماح للمكثف الفائق بإعادة الشحن عبر مصدر المشفر الخاص بالمضخم. يجب بعد ذلك إجراء عودة مرجعية لوحدة تحكم CNC لإعادة تأسيس نظام إحداثيات الآلة قبل إعادة المحور إلى الاستخدام الإنتاجي. محاولة استئناف التشغيل فورًا ببيانات موضع قديمة تخاطر بخطأ في تحديد موضع المحور.

س3: العمود المستدق صعب التحرير — هل يمكن ضربه أو إخراجه بالرفع؟

لا. تحذر وثائق FANUC صراحة من استخدام المطارق أو الأوتاد على العمود المستدق. طريقة الإزالة الصحيحة هي مستخرج مسمار السحب — أداة سحب ملولبة تتصل بالفتحة الملولبة في نهاية العمود وتطبق قوة محورية متحكم بها لكسر اتصال التفتق. ضرب العمود ينقل أحمال الصدمة مباشرة إلى مجموعة المشفر ومحامل المحرك، وكلاهما يمكن أن يتلف بسبب صدمة تبدو خفيفة بالمعايير الميكانيكية العامة. إذا كان التفتق ضيقًا جدًا، ضع سائلًا اختراقيًا على وجه وصلة التفتق، واتركه يتغلغل، ثم استخدم مستخرج مسمار السحب بقوة ثابتة ومتزايدة. لا تستخدم الحرارة؛ المشفر حساس للحرارة.

س4: ما هو مضخم السيرفو المطلوب، وهل يمكن تشغيل المحرك على مضخم αi Series SVM أحدث إذا كان المضخم α Series الأصلي يتم استبداله؟

تم تصنيف α30/1200 لوحدة SVM2-40/80 المزدوجة المحور. يستخدم إصدار α Series الأصلي (A06B-6079-H207) واجهة ناقل قياسية، بينما يستخدم نظيره αi Series (A06B-6096-H207) واجهة الألياف الضوئية FSSB من FANUC. المحرك A06B-0151-B576 متوافق ميكانيكيًا وكهربائيًا مع كلا الجيلين من المضخمات — لفات المحرك، ونوع المشفر، وتوصيلات الموصل لم تتغير. العامل الحاسم هو تحكم CNC: يتطلب αi Series SVM وحدة تحكم CNC قادرة على FSSB (Series 16i، 18i، 0i، إلخ)، بينما تُستخدم وحدة α Series SVM الأصلية مع وحدات تحكم CNC ذات واجهة Type-A أو Type-B الأقدم. تأكد من جيل CNC قبل اختيار وحدة المضخم البديلة. يجب أيضًا التحقق من إعدادات معلمات المحرك إلى المضخم (رقم نوع المحرك، حدود التيار) في جدول معلمات السيرفو الخاص بـ CNC أثناء التشغيل.

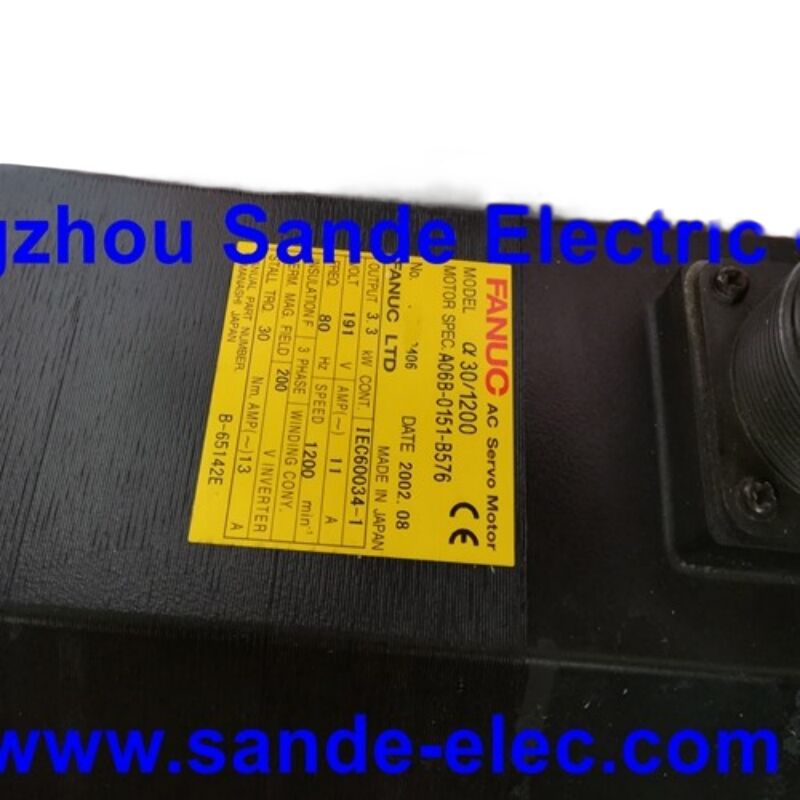

س5: هذا محرك بقوة 3.3 كيلو واط — لماذا يظهر الجهد المقنن 191 فولت بدلاً من جهد الإمداد 200-240 فولت للآلة؟

الـ 191 فولت هو الجهد الناتج من مضخم السيرفو إلى المحرك، وليس جهد إمداد التيار الرئيسي الوارد إلى المضخم. تقبل مضخمات السيرفو FANUC Alpha Series مدخلات تيار متردد ثلاثي الطور قياسية 200-230 فولت وتحولها عبر ناقل التيار المستمر ومرحلة العاكس PWM إلى خرج ثلاثي الطور متغير التردد والجهد إلى المحرك. يمثل تصنيف 191 فولت / 80 هرتز على لوحة اسم المحرك خرج المضخم في ظروف التشغيل المقننة لـ α30/1200، وليس جهد إمداد المنشأة. تطبيق 200 فولت تيار متردد مباشرة على أطراف المحرك سيدمر اللفات — يجب دائمًا تشغيل المحرك عبر مضخم سيرفو FANUC مطابق. هذه ممارسة قياسية لجميع محركات سيرفو FANUC Alpha Series دون استثناء.
