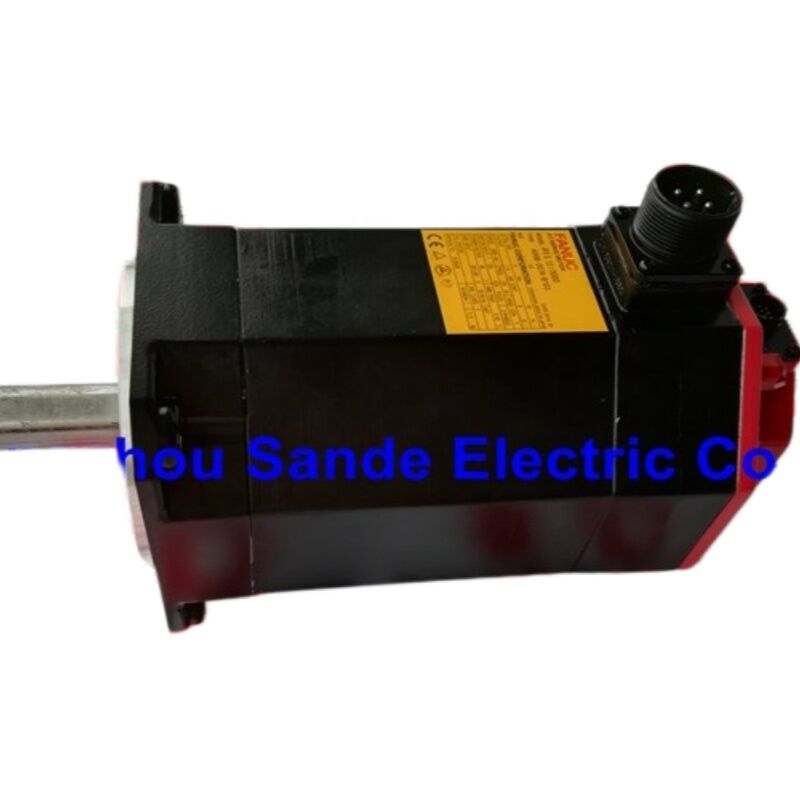

FANUC A06B-0078-B103 — محرك سيرفو AC βiS 12/3000، عمود مستقيم بمفتاح، مشفر β128iA

ما هو هذا المحرك

A06B-0078-B103 هو محرك سيرفو AC من سلسلة FANUC Beta iS (βiS)، طراز βiS 12/3000 — عضو بقدرة 1.8 كيلو واط في مجموعة تغذي المحاور المساعدة والتحكم في أدوات آلات CNC التي تتحكم فيها FANUC في جميع أنحاء العالم. يشير تعيين "βiS" إلى أنه جزء من خط FANUC Beta الذكي للسيرفو: عائلة مصممة خصيصًا لأنظمة CNC الاقتصادية بما في ذلك وحدات تحكم FANUC Series 0i و 0i Mate، حيث يجب أن تكون تكلفة المحرك وحجمه المادي مدمجين دون التضحية بدقة الحلقة المغلقة التي يتطلبها تحديد موضع المحور.هذا المتغير المحدد — B103 — يحمل عمودًا مستقيمًا مع مجرى مفتاح مشقوق ويركب مشفر Pulsecoder التزايدي β128iA (رقم جزء FANUC A860-2020-T301). لا يوجد فرامل كهرومغناطيسية مثبتة. هذا المزيج يجعله التكوين القياسي للعمل الشاق للمحاور الأفقية والتطبيقات الأخرى حيث لا تحتاج الحمولة إلى تثبيتها ميكانيكيًا عند الراحة عندما يتم إلغاء تنشيط السيرفو.المواصفات في لمحة

معامل

قيمة

بالمعنى العملي، يعني تعيين الطراز "12/3000" أن فئة عزم الدوران عند التوقف هي 12 نيوتن متر والسرعة القصوى هي 3000 دورة في الدقيقة. يوضح منحنى عزم الدوران إلى السرعة لهذا المحرك أن الخرج المستمر المقدر البالغ 1.8 كيلو واط يتم الحفاظ عليه عبر نطاق التشغيل، مع قدرة تحميل زائد متقطعة — تصل إلى عزم دوران أعلى بكثير أثناء دفعات التسارع، بما يتفق مع ملفات تعريف واجب التحميل الزائد المنشورة من FANUC التي تسمح بنسبة 110٪ إلى 210٪ من عزم الدوران المقدر لدورات محددة قصيرة المدة. هذا الاحتياطي في عزم الدوران هو ما يمكّن من التسارع والتباطؤ السريع للمحور في عمليات التشغيل المكثفة للدورة.

المشفر: مشفر Pulsecoder β128iA

مشفر Pulsecoder β128iA المثبت على A06B-0078-B103 هو جهاز FANUC لتغذية الموضع التزايدي لسلسلة βiS. ينتج 128,000 نبضة في الدورة — دقة تقوم حلقة السيرفو CNC من FANUC بتقسيمها بشكل أكبر من خلال المعالجة الداخلية لتحقيق تكرار تحديد الموضع دون الميكرون المتوقع من محاور CNC الحديثة.

كونه مشفرًا تزايديًا، لا يحتفظ β128iA ببيانات الموضع المطلق عبر دورة الطاقة. هذا اعتبار تشغيلي رئيسي: في كل مرة يتم فيها إزالة الطاقة واستعادتها، يتطلب CNC عملية إرجاع مرجعي (إرجاع إلى الصفر) قبل أن يمكن استخدام المحور لتحديد الموضع بدقة. بالنسبة لمعظم تطبيقات مراكز التشغيل وآلات الخراطة — حيث يكون إرجاع المرجع عند بدء التشغيل جزءًا قياسيًا من إجراء تشغيل الطاقة للجهاز — يكون هذا طبيعيًا تمامًا. إذا كان التطبيق يتطلب الاحتفاظ بالموضع المطلق عبر دورات الطاقة (مما يلغي تمامًا إرجاع المنزل)، فستحتاج إلى استبدال المحرك بنسخة مشفر مطلق من نفس السلسلة، أو إعادة تصميم بنية النظام لتضمين مشفر مطلق على مستوى المحور.

مضخمات FANUC وأنظمة CNC المتوافقةتم تصميم A06B-0078-B103 للعمل مع مضخمات السيرفو من سلسلة FANUC βi، متصلة بـ CNC عبر واجهة FSSB (FANUC Serial Servo Bus) البصرية. تشمل أنواع المضخمات المتوافقة المؤكدة لمحرك βiS 12/3000 ما يلي:مضخمات أحادية المحور:

βiSV 40 — المضخم الرئيسي للسيرفو الرقمي أحادي المحور لهذه الفئة من المحركاتمضخمات سيرفو/مغزل مدمجة:βiSVSP 40/40-15 — يستخدم في تكوينات آلات الخراطة الاقتصادية التي تجمع بين التحكم في السيرفو والمغزل في وحدة واحدة

βiSVSP 40/40-18 — نسخة ذات سعة أعلى من الوحدة المدمجة

أنظمة CNC:FANUC Series 0i-MODEL DFANUC 0i Mate-MODEL D

توافق أوسع لمضخمات سلسلة αi/βi عبر اتصال FSSB

• أرقام معلمات نوع المحرك لـ βiS 12/3000 تحت تحكم HRV2 مع مضخم 20 أمبير موثقة في دليل FANUC B-65302EN — يجب تعيين هذه بشكل صحيح عند تركيب محرك بديل أو عند الحاجة إلى إعادة تأسيس معلمات المحرك بعد استبدال المضخم.

الإنشاء المادي والتصنيفات البيئية

• تم بناء جسم المحرك وفقًا لمعيار IP65: محكم الغلق تمامًا ضد الغبار ومحمي ضد نفاثات الماء من أي اتجاه، عند توصيل موصلات الطاقة والمشفر بشكل صحيح مع موصلات الكابلات الخاصة بها. عند فصل الموصلات — على سبيل المثال أثناء التخزين أو النقل — يجب تغطية موصلات جانب المحرك للحفاظ على الختم. تحدد FANUC أنه بالنسبة لسلسلة βiS من β4iS وما فوق، فإن موصلات الإشارة والطاقة مقاومة للتقطير عند توصيلها.
• نطاق درجة حرارة التخزين وفقًا لمواصفات سلسلة FANUC βiS هو -20 درجة مئوية إلى +60 درجة مئوية، مع إبقاء المحرك بعيدًا عن البيئات المعرضة للتكثف، ودورات درجة الحرارة القصوى، والمواقع ذات الاهتزازات العالية أو الغبار الكبير. هذا مهم عند الاحتفاظ بالمخزون لأغراض الصيانة — التخزين الداخلي الجاف السليم يحافظ على بصريات المشفر وشحم المحامل لفترات طويلة.

تم تصميم العمود المستقيم المزود بمفتاح (تكوين SLK) على B103 لنقل عزم الدوران بشكل موثوق من خلال اقتران مفتاح قياسي أو بكرة. يتطلب دليل التركيب من FANUC تركيب المفتاح كلما كان المحرك قيد التشغيل؛ تشغيل عمود مزود بمفتاح بدون المفتاح يمكن أن يسبب اختلال توازن العمود أو يضعف نقل عزم الدوران عند نقطة الاتصال.

• سلسلة A06B-0078 — مرجع المتغير
• تشترك جميع المتغيرات في عائلة A06B-0078 في نواة المحرك βiS 12/3000 — نفس الجزء الثابت والدوار وخصائص عزم الدوران. ما يختلف هو نوع العمود، وجود الفرامل، (وفي بعض المتغيرات ذات الرمز اللاحق) مواصفات مانع تسرب الزيت:
• رقم الجزء

العمود

الفرامل

المشفر

A06B-0078-B003

مخروطي

لا يوجد

β128iA

س4: هل يمكن استخدام هذا المحرك كبديل مباشر لمحرك من سلسلة αiS على نفس الجهاز؟

بشكل عام، لا — ليس بدون مراجعة دقيقة على مستوى النظام. تعد سلسلتا βiS و αiS كلاهما من عائلات محركات السيرفو من FANUC، ولكنهما تختلفان في واجهة المشفر، وعائلة المضخم، ومجموعات معلمات CNC. تم تصميم سلسلة βiS لعائلة مضخمات βi وأنظمة CNC ذات التكلفة المنخفضة (0i)، بينما تتطابق سلسلة αiS مع عائلة مضخمات αi ووحدات التحكم عالية الأداء. يتطلب مزجهما التحقق من أن المضخم في الجهاز متوافق مع بروتوكول المشفر للمحرك البديل، وأن الأبعاد المادية وتكوين العمود متطابقان، وأن معلمة نوع المحرك في CNC محدثة بشكل صحيح. استبدال محرك βiS فاشل بآخر من نفس الطراز هو دائمًا المسار الأكثر أمانًا والأسرع لاستعادة وظائف الجهاز.

س5: ما هي أوضاع الفشل الأكثر شيوعًا لـ A06B-0078-B103، وما الذي يجب فحصه قبل التركيب؟

نقاط الفشل الثلاث التي تشكل معظم أحداث الخدمة على محركات سلسلة FANUC βiS هي المشفر (Pulsecoder)، والمحامل، ومانعات التسرب. تتجلى أعطال المشفر عادةً في رموز إنذار CNC المتعلقة بأخطاء عد النبضات أو فقدان إشارة التغذية — β128iA حساس للصدمات، وتلوث نافذة المستشعر البصري، وعدم انتظام جهد الإمداد على خط طاقة المشفر 6 فولت. عادةً ما يمكن اكتشاف أعطال المحامل من خلال ضوضاء غير طبيعية أثناء الدوران أو اهتزاز في بيانات تشخيص السيرفو في CNC قبل حدوث فشل كامل. يمكن أن يؤدي تدهور مانعات التسرب — خاصة حول فتحة العمود — إلى هجرة سائل التبريد أو سائل القطع إلى منطقة اللف والمشفر بمرور الوقت.قبل تركيب A06B-0078-B103 بديل، افحص موصل المشفر وموصل الطاقة من جانب المحرك بحثًا عن التآكل أو التلف الميكانيكي، وتحقق من أن مجرى المفتاح في العمود غير تالف وأن المفتاح موجود، وتأكد من أن موصلات الاقتران من جانب الكابل نظيفة ومثبتة بالكامل قبل تشغيل الطاقة. لا تقم بإجراء اختبارات مقاومة العزل (اختبارات ميجر) على المحرك مع توصيل المشفر — سيتم إتلاف إلكترونيات Pulsecoder بواسطة جهد الاختبار.
