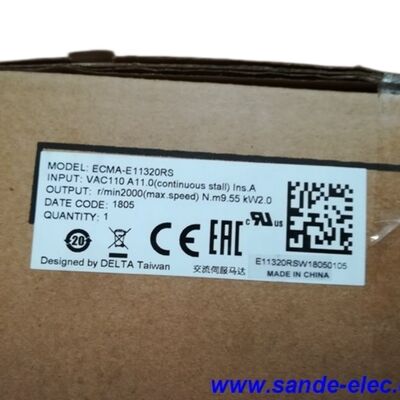

دلتا ECMA-E11320RS — مجموعة محرك ومحرك سيرفو AC من سلسلة ASDA-A2 بقوة 2.0 كيلو واط، 2000 دورة في الدقيقة / 9.55 نيوتن متر، إطار 130 مم

نظام سيرفو كامل في صندوق واحد

لطالما تضمن تحديد محور سيرفو مصادر منفصلة للمحرك والمحرك وكابلات المشفر وكابلات الطاقة، ثم قضاء الوقت في التأكد من توافق كل قطعة مع البقية. مجموعة دلتا ECMA-E11320RS تحل هذه المشكلة على مستوى الشراء. يصل المحرك ومحرك السيرفو المتطابق ASDA-A2 وكابلات المشفر والطاقة معًا كنظام متوافق ومتحقق منه — وهو نوع من الأشياء التي توفر على مهندسي التشغيل البحث عن مخططات دبابيس موصلات غامضة أو اكتشاف عدم تطابق مقاومة الكابل بعد تركيب كل شيء.

في قلب المجموعة يوجد ECMA-E11320RS، وهو محرك سيرفو AC مغناطيسي دائم بإطار 130 مم، 2.0 كيلو واط يعمل بسرعة 2000 دورة في الدقيقة، وينتج 9.55 نيوتن متر من عزم الدوران المستمر. هذه نقطة طاقة عملية لمجموعة واسعة من المحاور الصناعية متوسطة التحمل — طاولات دوارة، محركات ناقلة، براغي تغذية على آلات CNC، مفاصل روبوت مفصلية، وتطبيقات مماثلة حيث يحتاج المحور إلى أداء سيرفو حقيقي بدلاً من دقة مستوى الخطوات.

ماذا يوجد في المجموعة

تتضمن مجموعة نظام سيرفو ECMA-E11320RS الكاملة:

• 1 × ECMA-E11320RS — محرك سيرفو AC بقوة 2.0 كيلو واط، إطار 130 مم
• 1 × ASD-A2-2023 — محرك سيرفو متطابق من سلسلة ASDA-A2 بقوة 2.0 كيلو واط، مدخل 220 فولت ثلاثي الطور
• 1 × كابل المشفر — 3 متر، من المحرك إلى المحرك
• 1 × كابل الطاقة — 3 متر، من المحرك إلى أطراف خرج المحرك

المحرك والمحرك متطابقان مسبقًا؛ يتوافق مخطط دبابيس موصل كابل المشفر مع مدخل المشفر CN2 للمحرك، ويحمل كابل الطاقة جهد المحرك ثلاثي الطور من أطراف خرج U/V/W للمحرك. تتوفر كابلات أطول كملحقات للتركيبات حيث لا تصل 3 أمتار من اللوحة إلى موضع تثبيت المحرك.

المواصفات الفنية للمحرك

المشفر ذو 20 بت: لماذا الدقة مهمة عند 2 كيلو واط

يحمل ECMA-E11320RS مشفر تزايدي 20 بت كمعيار — 1,280,000 عد لكل دورة محرك. عند فئة الطاقة 2.0 كيلو واط، هذا المستوى من الدقة ليس شائعًا في حزم السيرفو المخفضة التكلفة؛ إنه نفس مواصفات المشفر التي تستخدمها دلتا عبر عائلة محركات ASDA-A2 بأكملها.

ماذا يعني دقة 20 بت على محور؟ على آلة أداة تستخدم كرة لولبية بقطر 10 مم، فإن 1,280,000 عد للمشفر لكل دورة محرك مقسومة على قطر 10 مم تعطي دقة نظرية تبلغ 7.8 نانومتر لكل عد للمشفر — ترتيبات حجمية أدق من أي مكون ميكانيكي في النظام يمكنه تحقيقه فعليًا. التأثير العملي هو أن حلقة التحكم في الموضع للمحرك السيرفو لديها دائمًا معلومات أكثر مما تحتاجه، ويصبح حد دقة تحديد الموضع هو ميكانيكا الآلة بدلاً من دقة التغذية الراجعة. بالنسبة لآلة تنتج أجزاء نهائية تحتاج إلى تلبية تفاوتات الأبعاد، فهذه هي العلاقة الصحيحة تمامًا بين التغذية الراجعة والميكانيكا.

تساهم دقة المشفر العالية أيضًا في الدوران السلس عند السرعة المنخفضة. المشفر ذو الدقة الأقل يقدم تموجًا في تغذية السرعة الراجعة — حلقة سرعة المحرك ترى خطوات موضع متقطعة بدلاً من إشارة سرعة سلسة، مما يسبب تموجًا في عزم الدوران يُسمع كضوضاء للمحرك ويُرى كتغير في السرعة. عند 1,280,000 عد لكل دورة، يكون تأثير التكميم هذا ضئيلًا حتى عند سرعات موصى بها منخفضة جدًا.

محرك ASDA-A2: مصمم بما يتجاوز الحركة الأساسية

المحرك المضمن في مجموعة ECMA-E11320RS — ASD-A2-2023 — ليس مجرد تابع للنبضات. تمثل منصة ASDA-A2 بنية السيرفو عالية الأداء من دلتا، ويحمل متغير 2.0 كيلو واط مجموعة الميزات الكاملة لتلك المنصة.

الكامة الإلكترونية المدمجة (E-CAM) هي واحدة من أهم قدرات سلسلة A2. يمكن برمجة ما يصل إلى 720 نقطة E-CAM في المحرك، مما يسمح له بتنفيذ ملفات تعريف الحركة المتزامنة — مقص طائر، قطع دوار، محركات ناقلة متزامنة — بدون وحدة تحكم حركة عالية السرعة في وحدة التحكم المنطقية القابلة للبرمجة الخارجية. تقوم وظيفة E-CAM بربط موضع المشفر الرئيسي بموضع المحرك التابع من خلال جدول كامة معرف من قبل المستخدم، ويقوم المحرك بتنفيذ الحركة المتزامنة في الوقت الفعلي باستخدام معالجته الداخلية. الآلات التي كانت تتطلب سابقًا وحدة تحكم حركة مخصصة يمكنها تشغيل هذه الملفات التعريفية من محرك السيرفو نفسه، مما يبسط بنية التحكم.

وضع سجل الموضع (PR) هي قدرة التحكم في الموضع الداخلية لسلسلة A2. يمكن تخزين ما يصل إلى 64 سجل موضع في المحرك، كل منها يحدد موضعًا مستهدفًا وسرعة وتسارعًا. يتم تشغيل الانتقالات بين السجلات بواسطة مدخلات رقمية أو أوامر اتصال. تسلسل تحديد موضع متعدد الخطوات كامل — الانتقال إلى الموضع 1، الانتظار، الانتقال إلى الموضع 2، العودة إلى المنزل — يعمل من برنامج المحرك الداخلي بدون أوامر موضع في الوقت الفعلي من وحدة التحكم. بالنسبة للآلات التي تكرر مجموعة ثابتة من الحركات، فإن هذا يخفف من تسلسل الحركة من وحدة التحكم المنطقية القابلة للبرمجة ويقلل من متطلبات شبكة التحكم.

مرشح الشق التلقائي وقمع الاهتزاز يعالجان الرنين والاهتزاز الذي يحدث في نهاية حركات تحديد الموضع، خاصة في الآلات ذات العناصر الميكانيكية المرنة — أعمدة طويلة غير مدعومة، أدوات مثبتة بالكانتليفر، أو محركات سيور ذات صلابة منخفضة. يكتشف محرك A2 تلقائيًا ترددات الرنين الميكانيكي ويطبق مرشحات الشق لقمعها بدون ضبط كسب يدوي. تستهدف مرشحات قمع الاهتزاز المستقلة الاهتزازات منخفضة التردد، وهي السبب الأكثر شيوعًا لتأخير الاستقرار في محاور الآلات متوسطة التحمل.

التحكم الكامل بالحلقة المغلقة متاح في محركات متغير A2-F، ويقبل مشفرًا خارجيًا ثانويًا مثبتًا على جانب الحمل لناقل الحركة للآلة. هذا يغلق حلقة الموضع حول موضع الحمل الفعلي بدلاً من موضع عمود المحرك، مما يلغي خطأ الموضع الناجم عن تباين قطر الكرة اللولبية، ومرونة الاقتران، والنمو الحراري في ناقل الحركة الميكانيكي. بالنسبة لآلات الأدوات الدقيقة حيث يجب الحفاظ على دقة المحور على كامل الشوط، فإن التحكم الكامل بالحلقة المغلقة هو ما يجعل المواصفات قابلة للتحقيق.

الاتصالات: RS-232، RS-485، CANopen، USB

يتواصل ASD-A2-2023 عبر أربعة واجهات، كل منها يخدم سيناريوهات تكامل مختلفة.

RS-232 هو اتصال الكمبيوتر نقطة إلى نقطة المستخدم للتشغيل وإعداد المعلمات والمراقبة باستخدام برنامج تكوين ASDA-Soft من دلتا. يوفر البرنامج عرضًا تلسكوبيًا في الوقت الفعلي لموجات الموضع والسرعة وعزم الدوران، ومحرر معلمات كامل، ووظيفة تعليم لتسجيل المواضع من الحركة اليدوية.

RS-485 يدعم الأسلاك متعددة النقاط — محركات متعددة تشترك في ناقل RS-485 واحد مع وحدة تحكم منطقية قابلة للبرمجة مضيفة أو واجهة آلة بشرية، كل منها يتم معالجته بشكل فردي. عند سرعات الناقل القياسية، يمكن لشبكة RS-485 واحدة الوصول إلى عدد كبير من المحركات، مما يبسط أسلاك اللوحة في الآلات متعددة المحاور.

CANopen هي واجهة الشبكة للتكامل مع وحدات تحكم الحركة و PLCs CANopen. ينفذ المحرك ملف تعريف CiA 402، وهو ملف تعريف التحكم في الحركة القياسي لـ CANopen — يمكن الوصول إلى أوضاع تشغيل الموضع والسرعة وعزم الدوران من خلال كائنات CANopen القياسية. هذا يجعل المحرك متوافقًا مع أي سيد CANopen يتبع معيار CiA 402 بدون برمجة مخصصة.

USB يتصل مباشرة بجهاز كمبيوتر بدون أجهزة محول RS-232/485، باستخدام نفس برنامج ASDA-Soft. للإعداد الأولي وعمل المعلمات على طاولة العمل، يعد USB أسرع اتصال يمكن إنشاؤه.

مانع تسرب الزيت وتصنيف IP65: حماية عملية للبيئات الحقيقية

تشحن مجموعة ECMA-E11320RS مع مانع تسرب زيت مثبت عند مخرج العمود. هذا يغلق الفجوة بين العمود الدوار وغطاء نهاية المحرك ضد تسرب الملوثات — رذاذ سائل التبريد، رذاذ زيت القطع، مياه الغسيل، والغبار. بدون مانع تسرب زيت، تنتقل هذه الملوثات إلى تجويف محمل المحرك بمرور الوقت، مما يسرع تآكل المحمل ويصل في النهاية إلى المشفر.

تصنيف الحماية IP65 ينطبق على جسم المحرك ويحدد الحماية ضد دخول الغبار (IP6X — محكم الغلق تمامًا ضد الغبار) ونفاثات الماء من أي اتجاه (IPX5). هذا هو مستوى الحماية المناسب لبيئات أدوات الآلات، ومعدات معالجة الأغذية، والتركيبات الأخرى حيث يكون المحرك قريبًا من التلوث السائل أو الجسيمي. يعمل المحرك — الموجود في لوحة — في بيئة خاضعة للرقابة ولا يحمل تصنيف حماية مكافئ.

يوفر العمود ذو مجرى المفتاح (قطر 22 مم مع فتحات براغي ملولبة) نقل عزم دوران إيجابي إلى الوصلات والبكرات دون الاعتماد فقط على التناسب بالاحتكاك. تسمح الفتحات الملولبة في نهاية العمود ببرغي تثبيت الوصلة للضغط على وجه نهاية العمود، مما يمنع الهجرة المحورية تحت الأحمال العكسية — تفصيل عملي مهم في المحاور التي تعكس الاتجاه بشكل متكرر.

التطبيقات النموذجية

مزيج 2.0 كيلو واط / 2000 دورة في الدقيقة / 9.55 نيوتن متر يغطي نطاقًا محددًا جيدًا من تطبيقات الحركة الصناعية:

آلات أدوات CNC — محركات طاولات دوارة، محركات محاور تغذية على مراكز تشغيل صغيرة ومخارط، ومحاور تحديد موضع مساعدة حيث يكون الحمل عبارة عن برج أدوات، أو مسند ثابت، أو مثبت قطعة عمل. يتناسب إطار 130 مم مع واجهات التثبيت القياسية للسيرفو على معظم آلات CNC الصغيرة والمتوسطة.

آلات التعبئة والتغليف — آلات تجميع الكرتون، آلات التشكيل والملء والختم، آلات فهرسة المنتجات، ومعدات تعبئة العلب. تسمح قدرات E-CAM ووضع PR للمحرك بتنفيذ ملفات تعريف الحركة المتزامنة والمفهرسة مباشرة، مما يبسط مهمة تنسيق الحركة لوحدة التحكم المنطقية القابلة للبرمجة للآلة.

الروبوتات — محركات مفاصل في أنظمة الروبوتات الديكارتية و SCARA حيث تكون المحاور الفردية في نطاق 1-3 كيلو واط. توفر خاصية المحرك متوسط إلى مرتفع القصور الذاتي (قصور ذاتي للدوار 14.59 × 10⁻⁴ كجم·م²) تطابقًا أفضل للقصور الذاتي مع قصور ذراع الروبوت النموذجي مقارنة بالمحركات فائقة القصور الذاتي المنخفض من نفس فئة الطاقة.

معدات الطباعة والتحويل — التحكم في شد الويب، تتبع علامات التسجيل، ومحركات اللف والقطع حيث يلزم كل من الحركة المتزامنة وعزم الدوران المتحكم فيه ضمن نفس الآلة.

قولبة الحقن والبثق — تغذية المواد المدفوعة بالسيرفو، محركات البراغي، وآليات القذف حيث تكون كل من دقة الموضع والقوة المتحكم فيها متطلبات.

أسئلة متكررة

س1: هل تتضمن مجموعة ECMA-E11320RS كل ما هو مطلوب لتشغيل نظام السيرفو، أم أن هناك حاجة إلى مكونات إضافية؟

تحتوي المجموعة على العناصر الثلاثة الأكثر شيوعًا التي تباع بشكل منفصل — المحرك والمحرك والكابلات — وهذه كافية لتشغيل محور السيرفو. ومع ذلك، يتطلب تركيب الآلة الكامل مكونات إضافية ليست جزءًا من المجموعة: مصدر طاقة تيار متردد ثلاثي الطور مناسب 200-230 فولت مع قاطع دائرة وموصل مناسب، مصدر طاقة تحكم تيار مستمر 24 فولت لدائرة تحكم المحرك، موصل تحكم CN1 وأسلاك لوحدة التحكم المنطقية القابلة للبرمجة المضيفة أو وحدة تحكم الحركة، وموصل أرضي بحجم وفقًا للقانون الكهربائي المحلي للتركيب. بالنسبة للمحركات التي تتطلب مقاومة فرامل (تطبيقات مع أحمال قصور ذاتي عالية أو تباطؤ سريع متكرر)، يتم توصيل مقاومة فرامل متجددة خارجية بأطراف B1/B2 للمحرك. يحدد دليل مستخدم ASDA-A2 اختيار المكونات الطرفية لكل طراز محرك. يستفيد التشغيل الأولي أيضًا من برنامج ASDA-Soft من دلتا، وهو تنزيل مجاني من موقع دلتا ويتطلب اتصال USB أو RS-232 بالمحرك.

س2: تم تحديد المحرك بسرعة تشغيل مقدرة تبلغ 2000 دورة في الدقيقة ولكن بسرعة قصوى تبلغ 3000 دورة في الدقيقة. هل يمكن تشغيله بشكل مستمر عند 3000 دورة في الدقيقة؟

الرقم 2000 دورة في الدقيقة هو سرعة التشغيل المستمر المقدرة — السرعة التي يوفر بها المحرك عزم الدوران المقدر بالكامل البالغ 9.55 نيوتن متر ضمن تصنيفه الحراري المستمر في درجات حرارة محيطة تصل إلى 40 درجة مئوية. تمثل السرعة القصوى البالغة 3000 دورة في الدقيقة الحد الأعلى للتشغيل المتقطع، حيث يتم تقليل قدرة عزم الدوران عن القيمة المقدرة المستمرة. تشغيل المحرك بشكل مستمر عند 3000 دورة في الدقيقة مع تحميل كامل لعزم الدوران سيؤدي إلى تجاوز المحرك لتصنيفه الحراري وتقصير عمر الخدمة. في الممارسة العملية، تسمح معلمات المحرك بتعيين الحد الأقصى للسرعة أقل من 3000 دورة في الدقيقة إذا لم يتطلب التطبيق التشغيل فوق السرعة المقدرة. بالنسبة للتطبيقات التي تحتاج فيها إلى عزم دوران كامل عند سرعات أعلى، سيكون المحرك المختلف في نطاق ECMA مع سرعة مقدرة أعلى — مثل متغير مقدر بـ 3000 دورة في الدقيقة — هو الخيار المناسب.

س3: ما هي وظيفة الكامة الإلكترونية (E-CAM) وما هي مشاكل الآلات التي تحلها؟

وظيفة E-CAM تسمح لمحرك ASD-A2-2023 بمزامنة موضع عمود الخرج الخاص به مع مشفر رئيسي خارجي وفقًا لجدول ملف تعريف الكامة المبرمج. يقرأ المحرك موضع المشفر الرئيسي في الوقت الفعلي ويحرك المحرك إلى موضع التابع المقابل كما هو محدد بواسطة جدول الكامة — ما يصل إلى 720 نقطة بيانات تحدد العلاقة بين موضع السيد والتابع. هذا يحل مشكلة المزامنة التي تنشأ في الآلات حيث يجب أن تتحرك آلية واحدة في علاقة محددة مع مكون متحرك آخر: سكين يجب أن يتطابق مع سرعة شريط متحرك قبل القطع، أو قابض يجب أن يتزامن مع ناقل لالتقاط منتج دون إيقافه، أو آلة وضع ملصقات يجب أن تتطابق مع سرعة زجاجة على خط تعبئة. تقليديًا، كانت هذه التطبيقات تتطلب وحدة تحكم حركة عالية السرعة لحساب وإخراج أوامر موضع متزامنة في الوقت الفعلي. مع E-CAM، يتم تشغيل منطق المزامنة داخل المحرك، وتحتاج وحدة التحكم المنطقية القابلة للبرمجة الخارجية فقط إلى تمكين وتعطيل الوظيفة — مما يبسط بشكل كبير متطلبات وحدة التحكم لتطبيقات الحركة المتزامنة.

س4: المحرك لا يحتوي على فرامل. هل هذا يمثل مشكلة للمحاور الرأسية أو المحاور التي تحتاج إلى تثبيت الموضع عند فقدان الطاقة؟

ECMA-E11320RS هو متغير بدون فرامل (يُشار إليه بـ "S" في الموضع ذي الصلة في رقم طراز المحرك — الإصدار المزود بفرامل يحمل لاحقة مختلفة). بالنسبة لمحور أفقي بحت بدون مكون حمل جاذبية، فإن غياب الفرامل ليس مصدر قلق للسلامة أو الوظيفة — عند إزالة طاقة المحرك، تقوم الفرامل الديناميكية بإيقاف المحرك بشكل متحكم فيه، ويبقى المحور في موضعه عن طريق الاحتكاك بمجرد توقفه. بالنسبة لـ المحاور الرأسية — حركات المحور Z، أذرع الجسر المرتفعة، أو أي حمل يسقط بفعل الجاذبية عند إيقاف تشغيل المحرك — فإن فرامل التثبيت ضرورية لمنع سقوط المحور غير المتحكم فيه عند فقدان الطاقة أو إيقاف الطوارئ. في هذه التطبيقات، يجب تحديد متغير المحرك المزود بفرامل. تقدم سلسلة ECMA محركًا مكافئًا مباشرة بقوة 2.0 كيلو واط، 130 مم، 2000 دورة في الدقيقة مع فرامل تثبيت تعمل بالطاقة 24 فولت تيار مستمر، مع الاحتفاظ بنفس المواصفات الكهربائية والميكانيكية. الفرامل غير مخصصة لتباطؤ محرك دوار — فهي تثبت عمودًا ثابتًا فقط، واستخدامها كفرامل خدمة سيؤدي إلى تآكل سريع لبطانات الفرامل.

س5: هل يمكن إقران ECMA-E11320RS بمحركات سيرفو دلتا أخرى غير سلسلة ASDA-A2، مثل ASDA-B2 أو ASDA-A3؟

تم تصميم محركات سلسلة ECMA-E بإطار 130 مم لتكون متوافقة مع محركات السيرفو ASDA-A2 من دلتا بجهد 220 فولت، وتم تحديد ECMA-E11320RS والتحقق من صحتها للاستخدام مع ASD-A2-2023 في المجموعة. تعتمد التوافقية مع عائلات المحركات الأخرى من دلتا على سلسلة المحرك. سلسلة ASDA-B2 (منصة السيرفو المحسنة التكلفة من دلتا) تدعم محركات سلسلة ECMA بما في ذلك متغيرات 130 مم، ولكن مجموعة ميزات المحرك تختلف عن A2 — لا توجد E-CAM، لا يوجد وضع PR، خيارات اتصال محدودة. الإقران ممكن ميكانيكيًا وكهربائيًا ولكن يجب تقييم التطبيق لمعرفة ما إذا كانت وظائف B2 المخفضة كافية. سلسلة ASDA-A3 (منصة المحرك عالية الأداء من الجيل الحالي من دلتا) متوافقة مع الإصدارات السابقة مع محركات سلسلة ECMA وتدعم نفس أحجام الإطارات وأنواع المشفرات، مما يوفر مسار ترقية للأداء إذا كانت هناك حاجة لأداء ديناميكي أعلى أو بروتوكولات شبكة إضافية في مراجعة آلة مستقبلية. تحقق دائمًا من تركيبة المحرك والمحرك المحددة مقابل جداول التوافق الرسمية لدلتا في أدلة المستخدم الخاصة بالمحرك المعني قبل تحديد اقتران غير قياسي، حيث يجب أن تتوافق إعدادات معلمات المحرك بشكل صحيح مع لفات المحرك وخصائص المشفر الفعلية.

دلتا ECMA-E11320RS هو جزء من عائلة محركات السيرفو AC من سلسلة ECMA للاستخدام مع منصة محركات السيرفو ASDA-A2 بجهد 220 فولت. تحقق دائمًا من تصنيفات المكونات الطرفية ومتطلبات التأريض وتوجيه الكابلات مقابل دليل تركيب سلسلة ASDA-A2 قبل تشغيل النظام. اسمح بوقت تفريغ المكثف قبل العمل على أسلاك المحرك بعد إيقاف التشغيل.
