| مكان المنشأ | اليابان |
| اسم العلامة التجارية | YASKAWA |
| إصدار الشهادات | CE RoHS |

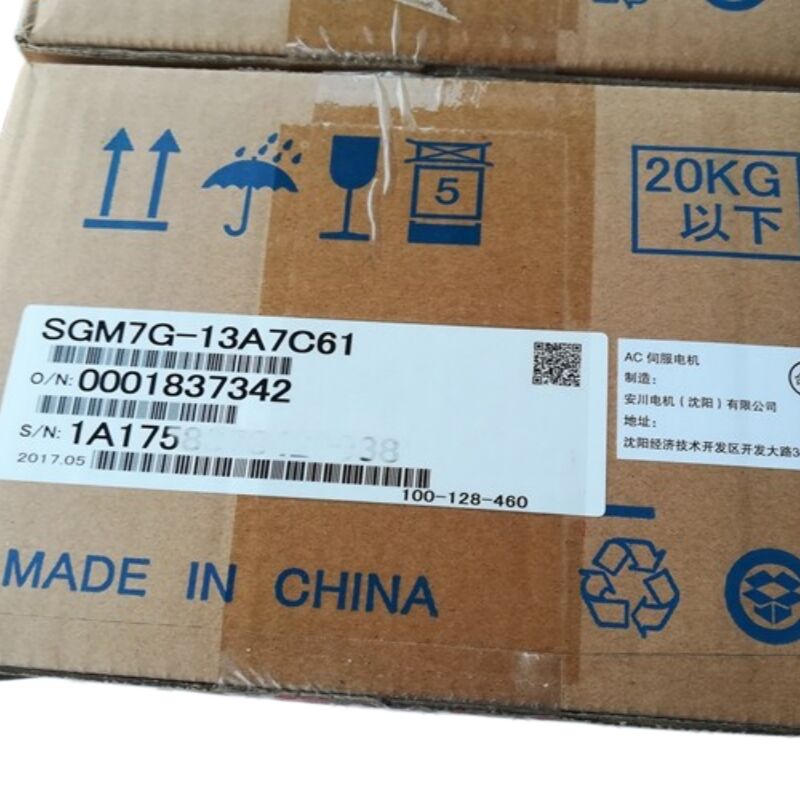

| رقم الموديل | SGM7G-13A7C61 |

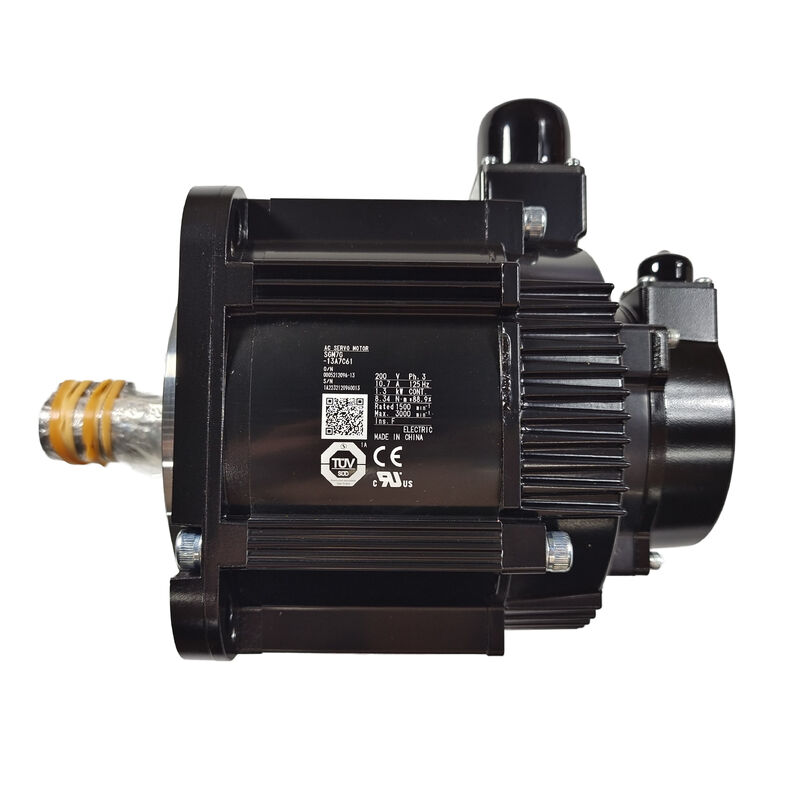

يغطي نظام المؤازرة Sigma-7 العديد من العائلات الحركية لملفات تعريف التطبيقات المختلفة. يحتل SGM7G وضع القصور الذاتي المتوسط وعزم الدوران الكبير - وهو محرك مصمم للأحمال التي تتطلب كثافة عزم دوران أعلى مما يوفره إطار SGM7A الأصغر، خاصة عند السرعات المنخفضة مثل 1500 دورة/دقيقة.
يميز تصنيف 1500 دورة/دقيقة SGM7G عن عائلات SGM7A وSGM7J التي تعمل بسرعات قياسية تبلغ 3000 دورة/دقيقة. بالنسبة للأحمال التي يعمل فيها عمود الإدارة بسرعات منخفضة - محركات طاولة الماكينة المقترنة بشكل مباشر، والبراغي الكروية ذات المسافة الكبيرة، وتطبيقات المحور الدوار الكبيرة - يوفر SGM7G عزم الدوران المقدر بسرعة تحافظ على بساطة ناقل الحركة الميكانيكي. سيتطلب محرك 3000 دورة/دقيقة على نفس الحمل نسبة تخفيض 2:1؛ قد يتم توصيل SGM7G مباشرة أو بأقل قدر من التخفيض.
| المعلمة | قيمة |
|---|---|
| الإخراج المقدر | 1.3 كيلو واط |
| السرعة المقدرة | 1500 ص / دقيقة |
| مزود الطاقة | تيار متردد 200 فولت |
| التشفير | 24 بت مطلق (مسلسل) |
| تصميم | التسلسل أ |
| رمح | مستقيم مع keyway + المسمار |
| مخفض السرعة | لا أحد |
يحمل SGM7G-13A7C61 برنامج تشفير مطلق تسلسلي 24 بت. يقوم المشفر المطلق بتخزين موضع العمود في ذاكرة غير متطايرة - يعرف محرك الأقراص الموضع الدقيق منذ لحظة استخدام الطاقة، دون تشغيل تسلسل توجيه. بالنسبة للآلات التي يستغرق فيها التوجيه وقتًا كبيرًا (تحرك محور كبير، أو نهج التبديل المرجعي البطيء) أو حيث يكون التوجيه غير عملي ميكانيكيًا (المحاور الرأسية، والطاولات الدوارة بدون موضع رئيسي واضح)، فإن المشفر المطلق يلغي دورة بدء التشغيل بالكامل.
توفر دقة 24 بت ما يقرب من 16.7 مليون عدد لكل دورة. عند 1500 دورة/دقيقة، تبلغ الدقة الزاوية حوالي 0.000021 درجة لكل عدد - وهو ما يتجاوز بكثير متطلبات تحديد المواقع لمعظم الأنظمة الميكانيكية. وتتمثل الفائدة العملية في عدم وجود خطأ في القياس الكمي في التحكم في الموضع عند أي هدف قرار ذي صلة ميكانيكيًا.
المحور الدوار لأداة الآلة:ماكينة CNC ذات طاولة دوارة كبيرة تستخدم SGM7G-13A7C61 كمحرك قيادة الطاولة. تتوافق السرعة المقدرة البالغة 1500 دورة في الدقيقة مع تكوين محرك الأقراص المباشر أو التخفيض البسيط إلى الجدول. يسمح المشفر المطلق لعنصر التحكم بمعرفة موضع الجدول عند التشغيل دون إجراء روتين توجيهي.
محور آلة حقن صب:يستخدم مشبك آلة البلاستيك أو محور القاذف SGM7G بقدرة 1.3 كيلو واط. توفر خصائص القصور الذاتي المتوسطة تباطؤًا سلسًا مع القصور الذاتي للحمل الميكانيكي الأكبر النموذجي لهذه الآلات.
المحور المساعد للروبوت الصناعي:يستخدم الناقل المؤازر أو نظام تحديد موضع قطع العمل SGM7G-13A7C61 حيث يتطابق خرج عزم الدوران المدمج بقدرة 1.3 كيلو واط عند 1500 دورة / دقيقة مع التروس الميكانيكية لمتطلبات سرعة التحميل.
Q1: هل SGM7G-13A7C61 متوافق مع محركات الأقراص المؤازرة من سلسلة Sigma-7 SGDV أو SGDH؟
تم تصميم سلسلة المحركات SGM7G لعائلة محركات المؤازرة Sigma-7 (Σ-7) SGDV. يعد SGDH محرك أقراص أقدم من سلسلة Sigma-V وهو غير متوافق مع واجهة التشفير المطلق التسلسلي 24 بت لمحرك SGM7G. استخدم محرك سيرفو SGDV المحدد لسلسلة SGM7G بمعدل الطاقة الصحيح لضمان المطابقة المناسبة لمحرك المحرك.
س2: إلى ماذا يشير "تسلسل التصميم أ" في رقم الجزء؟
يحدد تسلسل التصميم A مراجعة التصميم الداخلي للمحرك. يتم استخدامه لأغراض التصنيع وتتبع التوافق ضمن دورة حياة منتج Yaskawa. من الناحية العملية، يشير هذا إلى أن هذا هو التصميم الأولي الذي تم إصداره لـ SGM7G-13 في مجموعة المواصفات هذه. لا يوجد فرق وظيفي بالنسبة للمستخدم النهائي مقارنة بتسلسلات التصميم اللاحقة ما لم تكن هناك حاجة إلى مراجعة محددة من خلال شهادة صانع الأدوات الآلية.
Q3: هل يمكن استخدام SGM7G-13A7C61 بدون بطارية لجهاز التشفير المطلق؟
لا. تستخدم سلسلة SGM7G جهاز تشفير مطلقًا من نوع البطارية — تحافظ البطارية على عدد المواضع المخزنة أثناء فترات انقطاع التيار الكهربائي. بدون توصيل بطارية مشحونة بمحرك سيرفو (يتم تركيب البطارية في علبة بطارية كابل التغذية الراجعة لجهاز التشفير)، يتم فقدان بيانات الموقع عند انقطاع التيار الكهربائي. قبل التشغيل لأول مرة، وبعد ذلك بشكل دوري، تحقق من حالة بطارية جهاز التشفير. يشير إنذار البطارية المنخفض من محرك المؤازرة إلى أن البطارية تحتاج إلى استبدال.
س 4: ما هو البعد الرئيسي لعمود SGM7G-13؟
تتبع أبعاد مجرى المفتاح معيار JIS B 1301 لقطر عمود المحرك SGM7G-13. تم تحديد قطر العمود وعرض مجرى المفتاح بالضبط في ورقة البيانات الفنية لسلسلة SGM7G (وثيقة Yaskawa KAEP-S800001-41). تأكد من أبعاد العمود من ورقة البيانات الرسمية قبل تصميم واجهة التوصيل الميكانيكية.
س5: هل يمكن استخدام SGM7G-13A7C61 في تركيب الحمل المتدلي (الناتئ)؟
لا يحدد SGM7G-13A7C61 نوع شفة أو قدم في التكوين المدرج - يتم تحديد حدود التثبيت الميكانيكي والحمل الشعاعي من خلال مواصفات محمل إطار المحرك في الدليل الفني SGM7G. يجب ألا تتجاوز الأحمال الشعاعية المتدلية (من البكرات والتروس والعجلات المسننة مباشرة على العمود) حد الحمل الشعاعي المحدد للمحرك عند مسافة نقطة التثبيت من المحمل. راجع ورقة بيانات سلسلة SGM7G لمعرفة قيم الحمل الزائد المسموح بها في موضع التحميل المطبق.
