| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | السيد-J3ENCBL5M-A1-H |

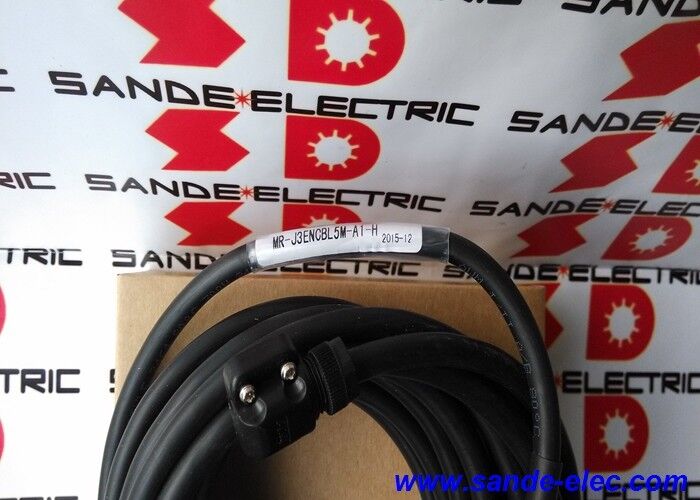

MR-J3ENCBL5M-A1-H هو كابل ردود الفعل لشركة Mitsubishi Electric ذو الجودة العالية 5 أمتار لأنظمة MR-J3 الخدمية باستخدام محركات الخدمة ذات الصلة من النوع A1. This cable forms the encoder signal path between the servo motor's encoder assembly and the MR-J3 servo amplifier's CN2 encoder input — carrying the position feedback data that enables closed-loop velocity and position control.
The A1 connector designation identifies the motor-side interface for specific SIMOTICS/HG/HK-series motor models with A1 encoder connectors — different from the A2 connector variant (MR-J3ENCBL5M-A2-H) that serves a different motor connector formatتتشارك كلتا الطريقتين في بناء H ذات النوع المرن للغاية وطول 5 أمتار ؛ نوع المرفق هو الفارق الوحيد.
| المعلم | القيمة |
|---|---|
| الطول | 5 م |
| المرفق (نهاية المحرك) | نوع A1 ، معدن دائري قابلة للإغلاق |
| النوع المرن | H مرنة عالية ، حياة طويله للثني |
| الحماية | ورق مزدوج + خيوط |
| نطاق الحرارة | من 20°C إلى +80°C |
| سترة | PVC/TPU المقاوم للزيت |
| النظام | MR-J3 |
| الامتثال | RoHS |
يستخدم MR-J3ENCBL5M-A1-H درعًا مزدوج الطبقات مزيجًا من ورق فردي والخيوط الإجمالية بدلاً من درع الطبقة الواحدة الموجودة في كابلات المشفرات ذات المواصفات الأقل:
طبقة ورقية:فيلم معدني ملفوف بإحكام حول كل زوج من الموصلات أو حزمة الكابلات ، مما يوفر قمع التداخل عالي التردد مع منطقة تغطية تقترب من 100٪.الحماية من الألواح هي فعالة بشكل خاص ضد التداخلات المشعة عالية التردد من التبديل IGBT المجاورة وأشكال الموجات PWM.
طبقة الخيوط:خيوط الخيط الخارجي فوق الورقية ، توفر القوة الميكانيكية لنهاية الدرع في المرفق ، والحماية المادية ضد التآكل ، وتغطية إضافية منخفضة التردد EMC.العقدة توفر أيضا اتصال الأرض منخفضة المقاومة التي تجعل الدرع فعالة.
لماذا الدرجة المزدوجة مهمة:تعمل مكبرات MR-J3 الخدمة بإخراجات IGBT على ترددات PWM عادة 2 ٪ 10kHz ، مع التوافقات التي تمتد إلى نطاق MHz. The motor power cable generates radiated interference across this frequency range — encoder signal cables routed near motor power cables without adequate shielding can receive enough interference to cause position counting errors، أخطاء الاتصالات، وكودات إنذار الخدمة.
محاور إدارية لآلات الأدوات الحاسوبية MR-J3:محركات خدمة محور التغذية باستخدام نموذج A1 للاتصال ️ مراكز التصنيع ومراكز التدوير وأجهزة الطحن مع مكبرات MR-J3 ونماذج محركات A1 للاتصال.
MR-J3 تحديد المواقع الآلية الصناعية:محاور الخدمة في تجميع الآلي، ومعالجة المواد، ومعدات تحديد المواقع الدقيقة باستخدام كابلات ترميز MR-J3 من النوع A1.
تركيبات خطوط الكابلات عالية الصلابة:محركات محركات المحور التي يتم توجيهها عبر خط الكابلات حيث يتحمل البناء عالي الصلابة من النوع H دورات الانحناء المستمرة محاور CNC ذات المسافة الكبيرة ومعدات الأتمتة مع أنظمة حاملة الكابلات.
الاستبدال والصيانة:كابلات تشفير استبدالية لآلات MR-J3 المثبتة بعد تلف الكابلات أو ارتداءها. تغطي إصدار A1-H 5m غالبية مسافات خط الكابلات القياسية لتركيبات المحركات من النوع A1.
س1: ما هو الفرق بين MR-J3ENCBL5M-A1-H و MR-J3ENCBL5M-A2-H؟
كلاهما كابلات ترميز MR-J3 عالية الصلابة بطول 5 أمتار ذات البناء المتطابق (نوع H ، درع مزدوج ، سترة مقاومة للزيت ، من 20 ° C إلى + 80 ° C).تعريفات A1 و A2 تحدد تنسيقات مختلفة لموصلات جانب المحرك A1 لنوع واحد من مصارف مكيف محرك الخدمة، A2 للآخر. يحدد شكل مكونات توصيل مكيف نموذج المحرك المحدد نوع الكابل المطلوب. تأكيد من دليل توصيل مكبر السيرفو MELSERVO MR-J3.
س2: كيف يتم إنهاء الدرع المزدوج من الأوراق الورقية + الخيوط في رابط A1؟
ينتهي درع الكابل في الجسم المعدني لموصول A1 إن البناء الداخلي للموصول يوفر اتصالًا 360 درجة بين درع الكابل وغطاء الموصول المعدني.عندما يكون رابط A1 متصلًا بمقبس مكيف المحرك، الاتصال المعدن إلى المعدن يكمل مسار الأرضية للدرع إلى إطار المحرك.ينتهي الدرع إلى أرضية هيكل مكبر الصوت من خلال غطاء رابط CN2.
السؤال 3: هل يمكن أن تتحمل سترة MR-J3ENCBL5M-A1-H المقاومة للزيت الغمر المباشر لسائل القطع؟
المقاومة للزيت تعني أن السترة تقاوم التدهور من التعامل العرضي مع زيوت القطع والضباب والترشاشات. لا تتضخم المادة أو تنشق أو تصبح هشة من هذه التعرضات.الغمر المباشر في صناديق المبرد أو ظروف الفيضانات المستمرة قد يتجاوز نية التصميمبالنسبة لقطع الكابلات المعرضة مباشرة لفيضان المبرد المستمر، قد يكون من المناسب حماية إضافية للأنابيب أو كابل مصمم خصيصًا لخدمة الغمر.
السؤال 4: ما هي سلسلة محركات MELSERVO التي تستخدم مرفق تشفير A1 على كابلات MR-J3ENCBL؟
تنطبق صيغة المرفق A1 على نماذج محركات محددة في سلسلة HG والأسر ذات الصلة ️ تأكيد من جدول اختيار الكابلات في دليل تعليمات مكبر السيرفو Mitsubishi MELSERVO MR-J3الذي يربط كل رقم نموذج للسيارة بنوع الكابلات الصحيح (A1 أو A2)لوحة اسم المحرك أو وثائق رقم جزء محرك Mitsubishi تحدد أيضًا تنسيق موصل الترميز.
