كابل محرك المؤازرة
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | السيد-JHSCBL5M-L |

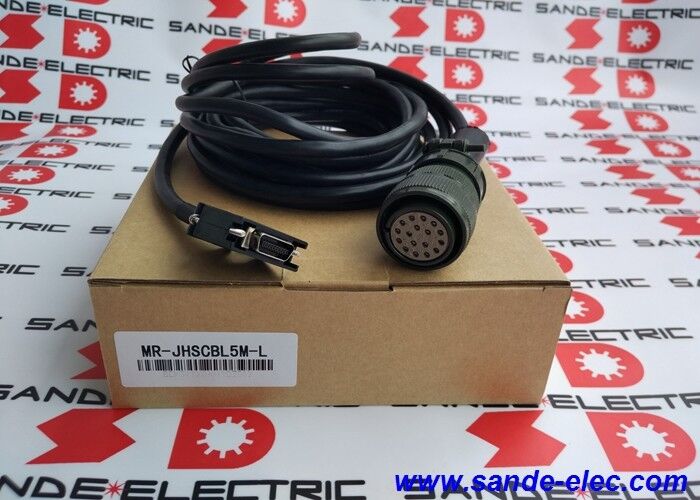

MR-JHSCBL5M-L هو كابل ردود فعل مشفر 5 أمتار من Mitsubishi Electric لمسلسل مكبرات MELSERVO MR-J2S servoHC-LFS، HC-UFS ، و HC-RFS عائلات المحركات الخدمية. هذا الكابل هو عنصر محدد من سلسلة إشارات نظام J2S الخدمي مسار ردود الفعل للمثبت الذي يتيح التحكم في الموقف والسرعة في الحلقة المغلقة.
سلسلة الكابلات MR-JHS محددة لنظام J2S servo وأسرته المحركات HC المتوافقة.يحدد تسمية "JHS" كابل واجهة J2S High Speed Encoder على عكس كابلات الترميز المستخدمة مع أجيال Mitsubishi servo الأخرى (MR-J3(MR-J4) أو عائلات المحركات الأخرى.
| المعلم | القيمة |
|---|---|
| الطول | 5 م |
| عدد النواة | 10 |
| النوع المرن | L (المعيار) |
| مكبر | MR-J2S |
| محركات متوافقة | HC-SFS، HC-LFS، HC-UFS، HC-RFS |
| الاتصال | منفذ مكبر الصوت → مكبر المحرك |
سلسلة HC-SFS:محركات عزم الدوران القياسية عالية الحصانة و محاور الأتمتة الصناعية العامة.
سلسلة HC-LFS:محركات الخدمة ذات الحثالة المنخفضة لالتطبيقات الديناميكية العالية التي تتطلب استجابة سريعة للتسارع والتباطؤ. مقترنة بمضخات MR-J2S في محاور الآلات ذات الدورة العالية ومعدات التعبئة والتغليف.
سلسلة HC-UFS:المحركات الخدمية ذات الحثالة المنخفضة جداً للطلبات ذات الاستجابة الديناميكية العالية حيث الحد من حثالة الدوار أمر بالغ الأهمية. تستخدم في التقط والوضع عالية السرعة، تطبيق الملصقات،و محركات تشغيل معالجة الويب.
سلسلة HC-RFS:محركات الخدمة ذات الحركة المنخفضة للغاية ، ذات الإطار الصغير لتحركات المحور المدمجة والسريعة الاستجابة في معدات التجميع والموضع الدقيق.
جميع عائلات المحركات الأربعة تستخدم نفس واجهة كابل تشفير JHS يعمل MR-JHSCBL5M-L ككابل اتصال عالمي عبر هذه المجموعة من محركات HC داخل نظام J2S.
محاور أدوات آلة MELSERVO J2S CNC:مراكز معالجة CNC ومراكز التدوير والآلات الطحن التي تستخدم مكبرات سيرفو MR-J2S مع محركات HC-SFS أو HC-LFS 1 MR-JHSCBL5M-L لكل محور.
تحديد المواقع من خلال أجهزة الأتمتة الصناعيةتحديد مؤشرات الناقلات، محاور آلة النقل، ومحركات خدمة آلة التجميع باستخدام مكبرات MR-J2S ومحركات سلسلة HC.
آلات التعبئة والتسمية:محركات HC-LFS و HC-UFS على محاور التعبئة عالية السرعة التي يتم التحكم فيها بواسطة مكبرات MR-J2S.
صيانة النظام القديم:أنظمة الأدوات الآلية والأتمتة MR-J2S المثبتة التي تتطلب استبدال كابل المشفر بعد تبادل المحرك أو تلف الكابل أثناء أعمال الصيانة.
س1: هل يمكن استخدام MR-JHSCBL5M-L مع مكبرات MR-J3 أو MR-J4؟
لا، سلسلة كابلات MR-JHSCBL محددة لمواجهة مكيف MR-J2S. تستخدم مكبرات MR-J3 مرفق مكيف مختلف (عائلة كابلات MR-J3ENCBL ، تنسيق مرفق A2).مكبرات MR-J4 تستخدم واجهة أخرى (DRIVE-CLiQ لمحركات الخدمة الخطيةأو موصلات ترميز MR-J4 الخاصة للمحركات الدوارة).شكل المرفق وتعيين الدبوس غير متوافقين بين أجيال الخدمة.
س2: ما هو الفرق بين MR-JHSCBL5M-L (5m) و MR-JHSCBL2M-L (2m) ؟
كلاهما متطابقة في جميع المواصفات: التوافق مع المحرك نفسه (HC-SFS / LFS / UFS / RFS) ، نفس المضخم (MR-J2S) ، نفس النوع المرن القياسي ، نفس تنسيق المكونات.5 أمتار مقابل 2 أمتاراختر على أساس مسافة التوجيه الفعلية بالإضافة إلى الحلقة الخدمية
السؤال 3: هل يتطلب MR-JHSCBL5M-L من نوع L أي احتياطات خاصة لتثبيت سلك الكابلات؟
يتم تصنيف النوع L للتركيب الثابت أو المتحرك ببطء ، وليس للخدمة المستمرة لخط الكابلات.إذا كان تثبيت الكابل يتطلب توجيه في مسار الكابل الذي يخضع لدورات مفتوحة / مغلقة متواصلة مع حركة المحور، يجب استخدام الاختلاف المقابل من النوع H. للتوجيه الثابت بالكامل في سلة الكابلات أو القنوات أو المشابك الثابتة ، يوفر النوع L المواصفات الصحيحة والملائمة للتكلفة.
السؤال 4: ما هي أنواع محركات HC التي تتطلب MR-JHSCBL5M-L على وجه التحديد ، والتي تستخدم كابلات مختلفة؟
MR-JHSCBL5M-L يخدم محركات HC-SFS و HC-LFS و HC-UFS و HC-RFS. قد تستخدم عائلات محركات HC الأخرى أنواع مختلفة من كابلات التشفير داخل مجموعة كابلات MR-J2S محركات سلسلة HC-KFS أو محركات HC ذات تنسيقات مختلفة لمكونات الترميزتأكد من قائمة الكابلات في دليل تعليمات مكبر الخدمة MELSERVO MR-J2S أن MR-JHSCBL5M-L محدد لنموذج محرك HC الدقيق في التركيب.
