| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | HF-KN73JK |

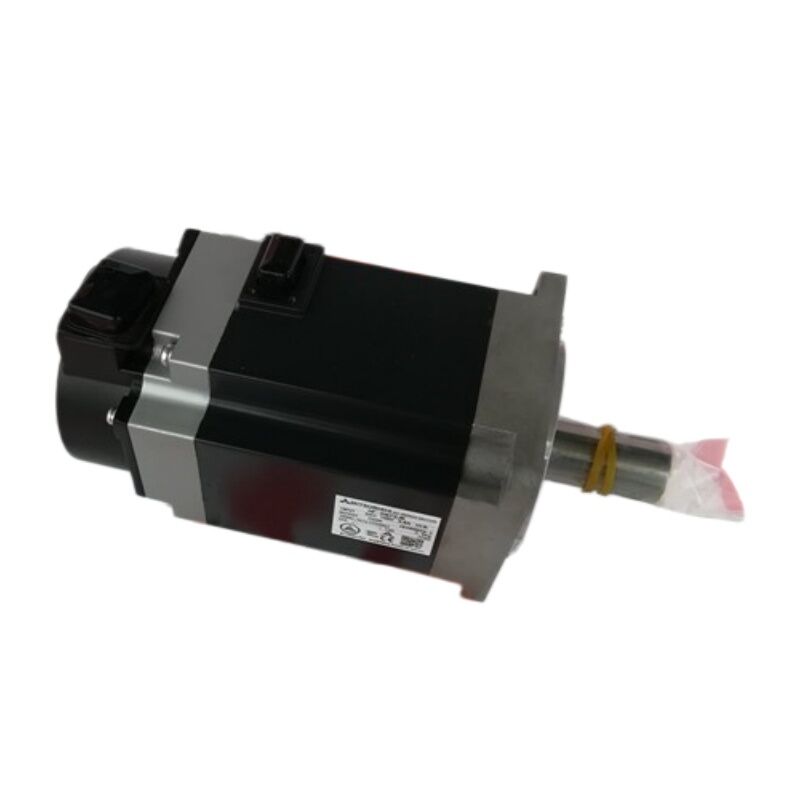

إن HF-KN73JK هو محرك سيرفو AC من سلسلة MELSERVO HF من FANUC بقدرة 0.75 كيلووات / 2.4 نيوتن متر من عزم الدوران المستمر وسرعة مقدرة 3000 دورة في الدقيقة في إطار شفة 80 مم - تم تكوينه بعمود مفتاح وختم زيت في نهاية خرج العمود. تحدد هاتان التفصيلتان اللاحقتان (K = keyway، J = ختم الزيت) الواجهة الميكانيكية والختم البيئي لهذا المتغير المحدد.
رمح مرتبطا:يسمح مسار المفتاح المُشكَّل في عمود المحرك لمحور اقتران ذي مفاتيح أو بكرة أو ترس مطابق بنقل عزم الدوران من خلال تعشيق ميكانيكي إيجابي. ينقل محور الاقتران المجهز بشكل صحيح مع مفتاح مطابق عزم الدوران المستمر البالغ 2.4 نيوتن متر وعزم الدوران الأقصى 7.2 نيوتن متر دون الاعتماد على مشبك الاحتكاك وحده. بالنسبة للتطبيقات ذات الانعكاسات المتكررة، أو عزم الدوران العالي الذروة، أو بيئات الاهتزاز حيث يمكن للمحاور المثبتة بالاحتكاك أن تتطور إلى انزلاق دقيق، فإن العمود ذو المفتاح هو المواصفات الميكانيكية المناسبة.
ختم الزيت:يوفر ختم الزيت المثبت عند نقطة خروج العمود الحماية ضد دخول الزيت والشحوم وسائل التبريد من آلية الماكينة المقترنة إلى مبيت محمل المحرك. في الآلات التي يتصل فيها عمود المحرك بعلبة تروس مزيتة، أو برغي كروي مشحم، أو بيئة تشغيل رطبة، يمنع ختم الزيت مادة التشحيم من الانتقال على طول العمود إلى داخل المحرك. ينطبق تصنيف IP65 على جسم المحرك؛ يضيف ختم الزيت حماية محددة لمدخل العمود بما يتجاوز ما توفره حشية IP65 القياسية.
| المعلمة | قيمة |
|---|---|
| الإخراج المقدر | 0.75 كيلو واط |
| عزم الدوران المقدر | 2.4 نيوتن متر |
| ماكس عزم الدوران | 7.2 نيوتن متر |
| السرعة المقدرة | 3000 دورة في الدقيقة |
| السرعة القصوى | 5000 دورة في الدقيقة |
| التصنيف الحالي | 4.8 أ |
| إمداد | فئة 200 فولت تيار متردد |
| التشفير | 17 بت مطلق، 131,072 صفحة في الدقيقة |
| رمح | مقفول (ك) |
| ختم | ختم الزيت (ي) |
| تصنيف IP | IP65 |
| شفة | 80 × 80 ملم |
يوفر التشفير المطلق 17 بت 131,072 موضعًا لكل دورة ويحتفظ بوضع العمود خلال دورات انقطاع التيار الكهربائي. عند تشغيل الماكينة، تعرف وحدة التحكم المؤازرة موضع المحور الدقيق على الفور - ولا يلزم وجود دورة إرجاع مرجعية (موجهة موجهة). البطارية الاحتياطية للعداد المطلق متعدد الدورات موجودة في مكبر الصوت المؤازر، وليس في المحرك. راقب مؤشر إنذار بطارية مكبر الصوت واستبدل البطارية قبل تنشيط الإنذار، لتجنب فقدان بيانات الموقع المطلق.
يتوافق HF-KN73JK مع مكبرات الصوت Mitsubishi MELSERVO التي تدعم واجهة التشفير من سلسلة HF. تأكد من توافق مكبر الصوت قبل تحديده كبديل لجهاز حيث يكون المحرك المثبت من سلسلة HG لاحقة - تستخدم سلسلتا HF وHG أجيالًا مختلفة من مكبرات الصوت.
س1: ما الفرق بين HF-KN73JK وHF-KN73J؟
كلاهما عبارة عن محركات من سلسلة HF بقدرة 0.75 كيلووات مع ختم زيت وتشفير مطلق 17 بت. يتمثل الاختلاف في العمود: يتميز HF-KN73J بعمود أملس مستقيم (بدون ممر للمفتاح)، بينما يحتوي HF-KN73JK على عمود بمفتاح بمجرى مفتاح آلي. يجب أن يتطابق محور التوصيل مع نوع العمود — محور ذو تجويف أملس للعمود المستقيم، ومحور ذو مفاتيح للعمود المزود بمفتاح. تحقق من نوع العمود الذي يناسبه محور التوصيل الخاص بالجهاز قبل الطلب.
سؤال 2: هل يغير ختم الزيت تصنيف IP؟
تم تصنيف جسم المحرك IP65 مع أو بدون ختم الزيت. يوفر ختم الزيت حماية إضافية على وجه التحديد عند واجهة العمود إلى الهيكل ضد اختراق الزيت والشحوم من جانب الآلية المدفوعة. في الآلات التي لا تحتوي على واجهات عمود مزيتة، لا يلزم ختم الزيت ولكنه لا يسبب أي ضرر. في الماكينات التي تحتوي على علب تروس مزيتة أو أدوات توصيل مبللة بمواد التشحيم مباشرة على عمود المحرك، فإن ختم الزيت اللاحقة J هو المواصفات الصحيحة.
Q3: ما هي مكبرات الصوت المؤازرة المتوافقة مع HF-KN73JK؟
مكبرات الصوت Mitsubishi MELSERVO من جيل السلسلة متوافقة مع عائلة محركات HF وواجهة التشفير المطلقة 17 بت. تأكد من طراز مكبر الصوت المحدد وتوافقه مع فئة المحرك HF-KN73 قبل الاقتران. تعد سلسلة HF جيلًا أقدم من سلسلة HG الحالية - فالسلسلتان غير قابلتين للتبديل على نفس مكبر الصوت.
Q4: يُظهر المحرك إنذارًا مطلقًا للوضع عند تشغيل الطاقة. هل التشفير أو البطارية على خطأ؟
توجد البطارية الاحتياطية ذات العداد المطلق 17 بت في مكبر الصوت المؤازر، وليس في المحرك. يشير إنذار الموضع المطلق عند تشغيل الطاقة في أغلب الأحيان إلى بطارية مضخم مستنفدة تسمح بإعادة ضبط عداد الموضع أثناء فترة انقطاع التيار الكهربائي. استبدل بطارية مكبر الصوت وقم بتنفيذ إعداد الموضع المرجعي قبل استئناف الإنتاج. فقط إذا استمر الإنذار مع وجود بطارية سليمة مؤكدة، فيجب التحقق من تشفير المحرك.
س5: ما الذي يجب فحصه على HF-KN73JK المستخدم قبل التثبيت؟
تحقق من سطح العمود المزود بمفتاح بحثًا عن علامات الحنق أو الخدوش من تركيب أداة التوصيل السابقة. افحص ختم الزيت بحثًا عن أي تشوه أو تلف نتيجة التثبيت المسبق. قم بقياس مقاومة الملفات ثلاثية الطور لتحقيق التوازن ومقاومة العزل للأرض (مع فصل كابل التشفير). قم بتدوير العمود يدويًا للحصول على حركة حمل سلسة. تحقق من عدم وجود تآكل أو تلف في موصل كابل التشفير. إن إجراء اختبار السرعة البطيئة الذي يتم التحكم فيه مع مراقبة تيار مكبر الصوت قبل تحميل الإنتاج الكامل هو الفحص النهائي المفضل.
