| مكان المنشأ | الصين |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FX2002-2CA80-1AK0 |

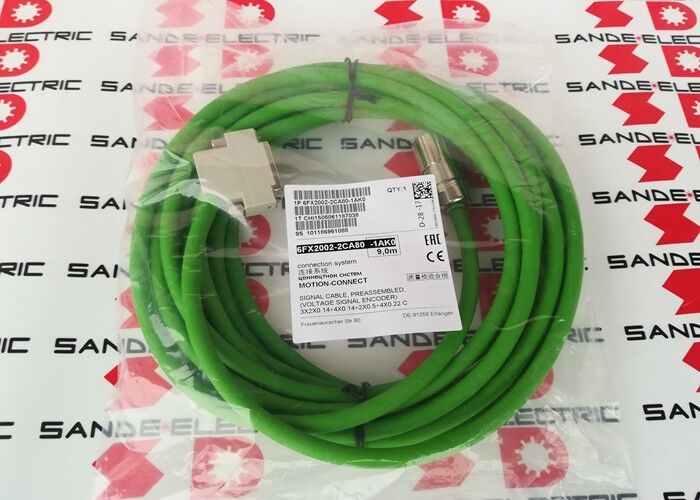

6FX2002-2CA80-1AK0 عبارة عن كبل إشارة تشفير تم تجميعه مسبقًا من مجموعة Siemens 6FX2002 MOTION-CONNECT - مصمم لحمل موضع التشفير وإشارات ردود الفعل السريعة بين جهاز تشفير محرك سيرفو SIMODRIVE ومدخل تشفير مكبر الصوت.
تشير سلسلة CA ضمن عائلة كبل الإشارة 6FX2002-2 إلى أنواع كبلات التشفير المتزايدة أو المطلقة لتكوينات محددة لمحرك سيرفو SIMODRIVE. يحدد البديل "80" ترتيب الموصل في نهاية المحرك - وهو مناسب لموصلات واجهة المحرك المحددة ضمن نطاق محرك سيرفو SIMODRIVE 1FT6/1FK.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | 6FX2002-2CA80-1AK0 |
| طول | 12 م |
| يكتب | مجمعة مسبقًا، زائدة |
| مسلسل | اتصال الحركة 6FX2002 |
| عائلة الكابلات | إشارة التشفير من سلسلة CA |
| طلب | ردود فعل التشفير المؤازرة SIMODRIVE |
ينقل كابل التشفير 6FX2002-2CA80 موضع جهاز تشفير المحرك وإشارات السرعة إلى محرك المؤازرة للتحكم في الحلقة المغلقة:
قنوات الإشارة الإضافية:إشارات التربيع A وB — معلومات الموقع الأساسية التي يحسب محرك الأقراص من خلالها السرعة والموضع المتزايد.
النبض المرجعي (Z):نبضة مرجعية مرة واحدة لكل دورة تستخدم في العمليات المرجعية للتوجيه والموقع.
توريد التشفير:جهد إمداد التيار المستمر وإرجاع إلكترونيات التشفير داخل المحرك.
يتم حمل هذه الإشارات على أزواج موصلات ملتوية ومحمية بشكل فردي داخل الكابل المحمي بشكل عام - تم تصميم بناء الكابل لرفض التداخل من موصلات طاقة المحرك وإلكترونيات المحرك المجاورة.
محاور سيرفو SINUMERIK CNC:اتصالات ردود الفعل لمحور التغذية ومشفر المغزل في SINUMERIK 810D و 840D وأدوات آلة CNC ذات الصلة المجهزة بمحركات SIMODRIVE 611 ومحركات مؤازرة 1FT6 / 1FK.
التحكم في الحركة الصناعية:أنظمة تحديد المواقع المعتمدة على SIMODRIVE 611 للأتمتة الصناعية - الأنظمة العملاقة، وآلات النقل، ومعدات تحديد المواقع الدقيقة.
التحديثية أداة الآلة:كابلات التشفير البديلة في الأدوات الآلية التي يتم تجديدها أو إصلاحها، حيث يغطي طول 12 مترًا معظم مسافات تشغيل كابل المحور المؤازر.
س 1: ما هي أعراض خطأ التشفير التي تشير إلى أن 6FX2002-2CA80-1AK0 قد يحتاج إلى استبدال؟
تشير إنذارات الانتقال المتقطع للموضع، أو أخطاء قياس السرعة، أو إنذارات نظام التشفير (خطأ SIMODRIVE F13 أو رموز خطأ التشفير المشابهة) التي تظهر أثناء حركة المحور ولكن ليس في وضع السكون، إلى إجهاد موصل الكابل. قد لا يكشف اختبار المقاومة الثابتة للكابل عن العيوب المتقطعة التي تظهر فقط تحت المرن. استبدل الكابل إذا كانت الأعراض مرتبطة بحركة مسار الكابل.
Q2: هل يمكن تمديد 6FX2002-2CA80-1AK0 ليصل إلى ما بعد 12 مترًا؟
تؤدي إضافة موصلات وسيطة لتمديد كابلات إشارة التشفير إلى توفير مقاومة اتصال إضافية، ونقاط دخول محتملة للضوضاء، وانقطاعات المعاوقة في مسار الإشارة - وكلها من المحتمل أن تؤدي إلى تدهور جودة الإشارة. إذا كانت هناك حاجة إلى كابل تشفير أطول، فاطلب البديل الأطول التالي (متوفر بأطوال أطول ضمن سلسلة 6FX2002-2CA80) ككابل كامل.
س3: ما هو الحد الأقصى لطول كابل التشفير لأنظمة SIMODRIVE 611؟
تحدد وثائق SIMODRIVE 611 الحد الأقصى لأطوال كابل التشفير بناءً على نوع التشفير وتردد الإشارة. تسمح أجهزة التشفير التزايدية القياسية في دقة الأدوات الآلية النموذجية بأطوال الكابلات في حدود 25-75 مترًا. يعتبر الطراز 6FX2002-2CA80-1AK0 الذي يبلغ طوله 12 مترًا ضمن الحدود القصوى للطول النموذجي لتطبيقات SIMODRIVE القياسية.
س 4: هل 6FX2002-2CA80-1AK0 متوافق مع كل من أجهزة التشفير التزايدية والمطلقة؟
تم تحديد كابلات التشفير من سلسلة CA ضمن نطاق 6FX2002 لأنواع معينة من التشفير - تزايدي أو مطلق (EnDat، SSI) - استنادًا إلى تعيين دبوس الموصل وتكوين الموصل. تأكد من وثائق كبل MOTION-CONNECT من Siemens أن 6FX2002-2CA80 محدد لنوع التشفير المحدد المجهز للمحرك المعني. تستخدم أنواع التشفير المختلفة أنواعًا مختلفة من الكابلات ضمن سلسلة 6FX2002-2CA.
