كابل محرك المؤازرة
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FX5002-2CG00-1AG0 |

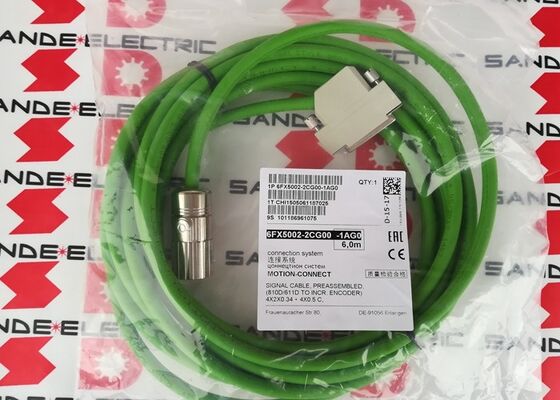

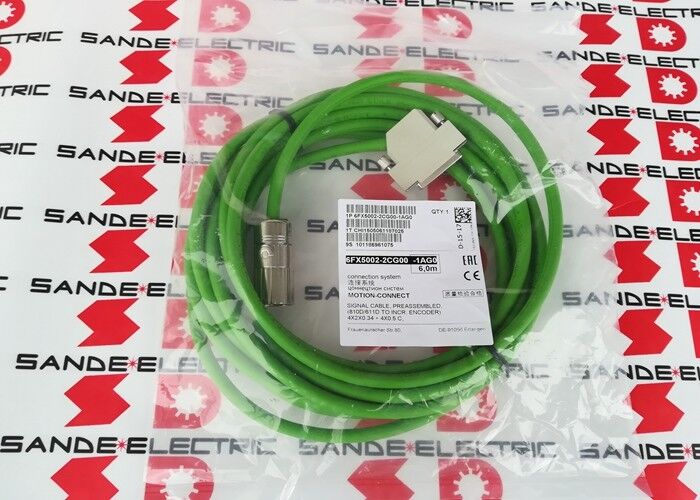

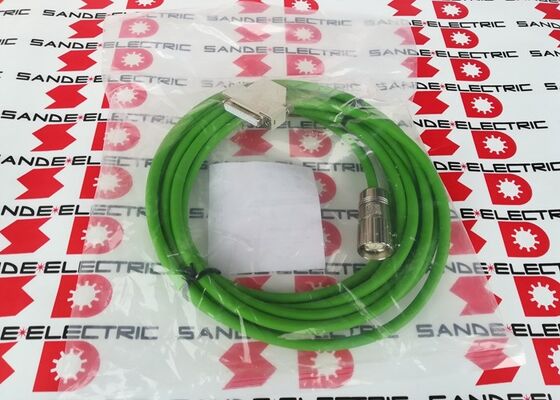

6FX5002-2CG00-1AG0 هو كبل إشارة مُجمَّع مسبقًا من شركة Siemens لتوصيل دائرة التشفير (التعليقات) من وحدة التحكم SINUMERIK 810D CNC أو محرك سيرفو SIMODRIVE 611D إلى جهاز التشفير المتزايد للمحرك المؤازر. عند 7 أمتار، فإنه يخدم مسافة تشغيل الكابل المتوسطة بين خزانة القيادة وموضع تركيب المحرك.
يحمل كابل إشارة التشفير بيانات ردود فعل التشفير المتزايدة التي يستخدمها المحرك لتحديد سرعة المحرك وموضع الدوار - ردود الفعل المستمرة في الوقت الفعلي التي تتيح التحكم المؤازر في الحلقة المغلقة. تعد سلامة الإشارة في هذا الكابل أمرًا بالغ الأهمية: يؤدي اقتران الضوضاء أو عدم تطابق المعاوقة أو مقاومة التلامس في دائرة التشفير إلى انخفاض دقة نظام المؤازرة بشكل مباشر ويمكن أن يتسبب في حدوث أخطاء في المحرك.
| المعلمة | قيمة |
|---|---|
| طول | 7 م |
| الموصلات | 4 × 2 × 0.34 مم² + 4 × 0.5 مم² |
| القطر الخارجي | 9.3 ملم |
| تصميم | ديسينا |
| مسلسل | موشن كونيكت 500 |
| معيار | أول/وكالة الفضاء الكندية |
| طلب | 810D/611D إلى التشفير التزايدي |
تم تصميم تكوين الموصل 4 × 2 × 0.34 مم² + 4 × 0.5 مم² لأنواع الإشارة المحددة في اتصال التشفير التزايدي:
4 أزواج ملتوية بقطر 0.34 مم²:موصلات إشارة التشفير الأساسية - تحمل أزواج الإشارات التفاضلية A وA* وB وB* (A وA-bar وB وB-bar). يعمل بناء الزوج الملتوي على إلغاء ضوضاء الوضع الشائع، مما يحافظ على سلامة إشارة التشفير في البيئة الصاخبة كهربائيًا بالقرب من محركات الأقراص المؤازرة.
4 موصلات فردية عند 0.5 مم²:الموصلات المساعدة لإمداد طاقة التشفير، والنبض المرجعي (Z)، وتوصيل درع الكابل - وظائف الدعم التي تتجاوز أزواج الإشارات التزايدية الرئيسية.
الدرع الشامل:يشتمل هيكل كابل DESINA على شاشة شاملة - مؤرضة عند طرف محرك الأقراص لتحويل الضوضاء المستحثة بعيدًا عن موصلات إشارة التشفير.
أدوات آلة CNC SINUMERIK 810D:مراكز التصنيع، ومراكز الخراطة، وآلات الطحن باستخدام منصة القيادة 810D/611D - يقوم هذا الكابل بتوصيل التشفير المتزايد لكل محرك بوحدة القيادة 611D الخاصة به.
تركيبات سيرفو SIMODRIVE 611D:أي تركيب لأداة آلية مُجهز بـ 611D باستخدام محركات تشفير تزايدية تتطلب كابل تشفير من النوع CG00 بين المحرك والمحرك.
التحديثية الجهاز:يتم تحديث الأدوات الآلية القديمة أو صيانتها - يوفر 6FX5002-2CG00-1AG0 الكابل الصحيح المُجمَّع مسبقًا لإصلاح نظام القيادة دون التجميع الميداني.
Q1: ما هو الفرق بين 6FX5002-2CG00 و6FX5002-2CA12 في كابلات إشارة التشفير؟
6FX5002-2CG00 مخصص لأنظمة محرك 810D/611D المزودة بأجهزة تشفير تزايدية تستخدم واجهة موصل CG00. 6FX5002-2CA12 مخصص لأنواع التشفير HTL وTTL بتكوين موصل مختلف. كلاهما يحمل تعليقات التشفير المتزايدة ولكن لأنماط موصل التشفير المختلفة وأنواع واجهة محرك الأقراص. تأكد من نوع جهاز التشفير المحدد وموصل محرك الأقراص من وثائق نظام SINUMERIK أو SIMODRIVE قبل تحديد نوع كابل التشفير.
Q2: ما هو الحد الأقصى لطول الكابل لإشارات التشفير المتزايدة في نظام SINUMERIK 810D؟
يعتمد الحد الأقصى لطول كابل التشفير على نظام التشغيل ونوع التشفير. تحدد وثائق 811D/611D الحد الأقصى لأطوال الكابلات لضمان سلامة الإشارة - عادةً في نطاق 25-50 مترًا لأجهزة التشفير التزايدية القياسية، اعتمادًا على تردد إشارة التشفير وسعة الكابل. يعد طول 6FX5002-2CG00-1AG0 البالغ 7 أمتار ضمن الحدود القصوى لطول الكابل النموذجي. بالنسبة للرحلات الطويلة، تأكد من الحد الأقصى للطول من الدليل الفني لـ SIMODRIVE 611D.
س 3: هل يتوافق 6FX5002-2CG00-1AG0 مع متطلبات UL/CSA للمنشآت في أمريكا الشمالية؟
نعم - يؤكد تعيين UL/CSA في مواصفات الكابل على الامتثال لمعايير UL (Underwriters Laboratories) ومعايير CSA (جمعية المعايير الكندية). يعد هذا الامتثال مطلوبًا للأدوات الآلية ومعدات الأتمتة الصناعية المثبتة في منشآت أمريكا الشمالية بموجب متطلبات الكود الكهربائي NEC وCSA. يعمل الامتثال لـ UL/CSA على تبسيط الموافقة على تركيبات ماكينات SINAMICS/SINUMERIK من قبل مفتشين معتمدين.
س 4: هل يمكن استخدام 6FX5002-2CG00-1AG0 في تطبيقات مسارات الكابلات المستمرة (سلسلة السحب)؟
تم تصميم كابل الخط الأساسي 6FX5002-2CG00 MOTION-CONNECT 500 للتركيبات الثابتة أو المتحركة ببطء، وليس لثني مسار الكابل المستمر. بالنسبة للتطبيقات التي تتطلب استخدامًا مستمرًا لمسار الكابل مع كابلات التغذية المرتدة الخاصة بالتشفير، استخدم مكافئ MOTION-CONNECT 800 Dynamic Line - المُصنف لعدد الدورات المرنة التي يتطلبها تطبيق مسار الكابل المحدد.
