كابل محرك المؤازرة
>
|
| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | AB |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 1747-UIC |
1747-UIC هو محول واجهة USB إلى DH-485 لمنصة PLC من سلسلة SLC 500 ، ويوفر اتصال USB حديث إلى الشبكة الصناعية المتسلسلة DH-485.إنه يربط منفذ USB لجهاز كمبيوتر محمول أو كمبيوتر سطح مكتب إلى وحدات تحكم SLC 500 مجهزة DH-485، محطات مشغل PanelView ، ومعزلي الشبكة ، مما يتيح البرمجة والرصد وتبادل البيانات دون الحاجة إلى منفذ متسلسل RS-232 القديم.
مع انتقال أجهزة الكمبيوتر الشخصية بعيداً عن منافذ RS-232 المتسلسلة، أصبح اعتماد شبكة DH-485 على RS-232 عقبة عملية للمهندسين الميدانيين.يحل 1747-UIC هذا عن طريق ترجمة USB إلى DH-485 بشكل شفافي يظهر لبرنامج البرمجة كقناة اتصال قياسية لشبكة 1747.
| المعلم | القيمة |
|---|---|
| سرعة نقل الـ USB | 12 ميجابايت في الثانية |
| معدل البود DH-485 | 19.2 كيلوبايت في الثانية |
| الموانئ DH-485 | 2 (يمكن تحديد المفتاح) |
| الميناء 1 | RJ-45 لـ SLC 500، 5/01، 5/02، 5/03 |
| الميناء 2 | RS-232 DB9 for القناة 0 في 5/03+ ومتعلقة |
| العزلة | 500 فولت DC (طاقة USB إلى DH-485 شائعة) |
| القوة | بطاقة USB، < 100 mA |
| مؤشرات LED | 3 (طاقة، USB، DH-485) |
| درجة حرارة التشغيل | 0°60°C |
| طول الكابل | 12 بوصة (كابل اتصال USB) |

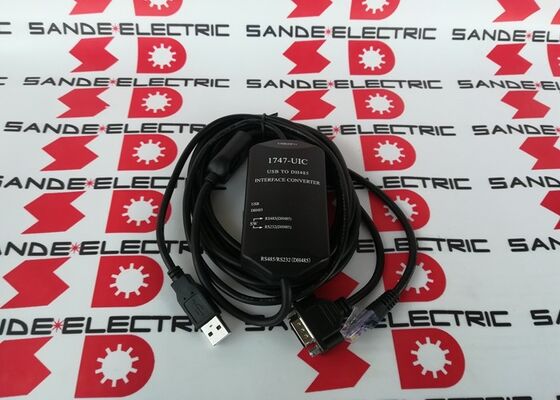

يوفر 1747-UIC خيارين لمواجهة DH-485 قابلين للاختيار:
منفذ RJ-45 (DH-485):الميناء الأساسي للاتصال المباشر مع قنوات SLC 500 5/01 و 5/02 و 5/03 CPU DH-485 باستخدام كابل البرمجة القياسي SLC 500 RJ-45.كما يتصل بمعزلي 1747-AIC ومحطات PanelView مع منافذ DH-485.
منفذ RS-232 DB9:للاتصال بـ SLC 5/03 القناة 0 وCPU أعلى ، معزولات 1761-NET-AIC ، وحدة تحكم 1761-series ، CompactLogix ، FlexLogix ، ControlLogix ، ومحطات PanelView مع واجهات RS-232 DH-485.
يغير مفتاح الاختيار بين هذين النوعين من الموانئ يتم تأكيد الموانئ النشطة من خلال عرض حالة LED.
البرمجة والرصد SLC 500:توصيل كمبيوتر محمول برمجي يدير برنامج برمجة PLC المعمول به إلى وحدة المعالجة المركزية SLC 500 5/01 و 5/02 و 5/03 لتحميل البرامج وتنزيلها ومراقبتها عبر الإنترنت وتشخيص الأخطاء.
تكوين محطة PanelView:تحميل وتنزيل تطبيقات HMI إلى محطات مشغل PanelView المتصلة بشبكة DH-485.
تشخيص الشبكة:تصفح الشبكة DH-485 لتحديد العقد المتصلة ، والتحقق من حالة الاتصال ، وتشخيص أخطاء الشبكة باستخدام RSLinx أو أدوات تشخيص الشبكة المتوافقة.
استعادة البيانات التاريخية:الاتصال بجهاز التحكم SLC 500 لاسترداد سجلات البيانات وتنزيل سجلات الإنتاج وجمع بيانات الصيانة في المرافق التي لا تحتوي على بنية تحتية دائمة للشبكة إلى لوحة التحكم.
دمج نظام القيادة والحركة:الوصول إلى أنظمة ControlLogix و CompactLogix عبر منفذ RS-232 DB9 لتشغيل وتعديل المعلمات والتحقيق في الأخطاء في الأنظمة ذات خيارات الاتصال DH-485.
س1: أي منفذ DH-485 على 1747-UIC يستخدم لأي نوع من SLC 500 CPU؟
يصل منفذ RJ-45 إلى وحدة المعالجة المركزية SLC 500 5/01 و 5/02 و 5/03 عبر كابل برمجة SLC القياسي إلى منفذ DH-485 RJ-45 على وحدة المعالجة المركزية. يصل منفذ RS-232 DB9 إلى SLC 5/03 القناة 0 (و 5/04,5/05 وحدة المعالجة المركزية) ، معزولات AIC + ، ومراقبين سلسلة 1761. حدد الميناء والكابل الصحيحين للجهاز المحدد الذي يتم الوصول إليه
س2: هل يعمل 1747-UIC مع أنظمة تشغيل Windows الحالية؟
يستخدم 1747-UIC برنامج تشغيل مضمن متوافق مع بروتوكول الاتصال DH-485 في الإصدارات الحالية من برامج برمجة PLC الصناعية.تأكيد توافق السائق مع إصدار ويندوز المثبت من الوثائق المدرجة مع 1747-UICيتم تأكيد توافق ويندوز 10 و 11 من قبل معظم المستخدمين مع تثبيتات السائق الحالية.
السؤال 3: هل يمكن لـ 1747-UIC الاتصال بأكثر من جهاز DH-485 في وقت واحد؟
لا تدعم 1747-UIC اتصال DH-485 نشط واحد في كل مرة. يمكن أن تتواصل مع عقدات متعددة في نفس الشبكة DH-485 بشكل متسلسل (تدعم الشبكة نفسها ما يصل إلى 32 عقدة) ،ولكن جهاز كمبيوتر واحد فقط/1747-UIC الاتصال نشط في وقت واحدمحول واحد لكل كمبيوتر هو الحد الأقصى للتكوينات المدعومة.
السؤال 4: ما الذي تشير إليه المصابيح الثلاث الموجودة على 1747-UIC؟
LED 1 (الطاقة): أخضر عندما يتلقى المحول طاقة USB ويعمل بشكل طبيعي. LED 2 (نشاط USB): يمضض أثناء نقل بيانات USB بين الكمبيوتر والمحول.LED 3 (نشاط DH-485): البرق أثناء الاتصال DH-485 على الميناء النشط. عدم وجود نشاط على LED 3 عند توقع اتصال DH-485 يشير إلى عدم تطابق الأسلاك أو الكابلات أو البروتوكول.
السؤال 5: هل يمكن استخدام 1747-UIC بدون برنامج RSLinx؟
يتواصل 1747-UIC باستخدام برنامج RSLinx DF1 RS-232 Full-Duplex مطلوب RSLinx أو منصة اتصالات صناعية متوافقة لبرمجيات البرمجة للتواصل من خلال 1747-UIC إلى PLC المستهدف أو المحطةلا يتم دعم التشغيل المباشر بدون سائق.
