| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0314-B004 |

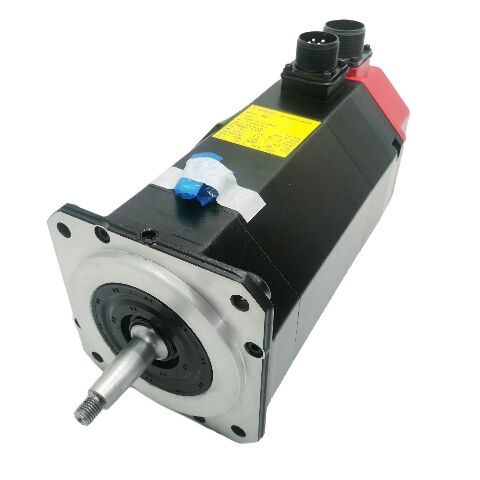

A06B-0314-B004 هو محرك سيرفو يعمل بالتيار المتردد من سلسلة FANUC S - موديل 5S - من الجيل الذي سبق سلسلة Alpha. كانت السلسلة S من FANUC هي الجيل الأول من محركات مؤازرة التيار المتردد المصممة لمحاور أدوات آلة CNC، لتحل محل محركات مؤازرة التيار المستمر السابقة في تطبيقات CNC عالية الأداء. تظل العديد من تركيبات السلسلة S في خدمة الإنتاج بعد عقود من التصنيع الأصلي.
عند السرعة القصوى البالغة 2000 دورة في الدقيقة والتصنيفات الكهربائية لفئة 5S، قام هذا المحرك بقيادة محاور التغذية الأولية على مخارط CNC ومراكز التصنيع وآلات الطحن حيث يستدعي التحكم والتصميم الميكانيكي على وجه التحديد بنية السلسلة S. عندما تم بناء آلة حول محرك 5S، كان تصميم المحور بالكامل - مضخم المؤازرة، وإعدادات معلمات المؤازرة، والاقتران الميكانيكي - مطابقًا للخصائص المحددة لهذا المحرك. يحافظ الاستبدال بالمثل على تكوين المحور الأصلي.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A06B-0314-B004 |
| نموذج المحرك | 5S |
| مسلسل | فانوك S-سلسلة |
| السرعة المقدرة | 2000 دورة في الدقيقة |
| التصنيف الحالي | 5.8 أ |
| جهد المحرك | 126 فولت، 3 مراحل |
| البولنديين | 8 |
| رمح | تفتق (TPR) |
| التشفير | 2000P تزايدي (A860-0315-T101) |
| حالة | توقف |
ينقل العمود المستدق عزم الدوران من خلال واجهة معدنية مثبتة بمسامير. التعشيق الميكانيكي إيجابي وغير قابل للانزلاق. لإزالة محور التوصيل، استخدم مستخرج مسمار السحب — أدخل الساحب في الفتحة المخروطية في نهاية العمود وقم بتطبيق قوة محورية يمكن التحكم فيها. لا تضرب العمود أبدًا. تنتقل أحمال الصدمات مباشرة إلى المشفر ومحامل المحرك. يعد اختراق السائل عند المفصل المستدق بالإضافة إلى قوة الاستخراج الثابتة هو الأسلوب الصحيح للتناقص التدريجي الضيق.
ينتج جهاز التشفير التزايدي 2000P (A860-0315-T101) 2000 نبضة لكل دورة من أجل ردود الفعل على السرعة والموضع. إنه أمر تزايدي - يلزم وجود دورة إرجاع مرجعية عند كل عملية تشغيل للماكينة لإعادة إنشاء مسند موضع المحور. يعد هذا سلوك تشغيل قياسيًا لأجهزة السلسلة S ولا يعد خطأً.
تم إيقاف سلسلة S بواسطة FANUC منذ عدة سنوات. يأتي المخزون البديل بالكامل من خدمات ما بعد البيع — الفائض من الآلات التي تم إيقاف تشغيلها ووحدات السحب التي تم اختبارها. تعمل إحدى ماكينات السلسلة S، التي لا تزال قيد الإنتاج، على أصول تتجاوز فترة الخدمة المخطط لها في الأصل. يعد وجود محرك احتياطي 5S تم اختباره في متناول اليد بمثابة إجراء صيانة عملي - حيث يتضاءل توفر ما بعد البيع مع تقدم عمر القاعدة المثبتة.
Q1: ما هي مكبرات الصوت المؤازرة المتوافقة مع A06B-0314-B004؟
يتطلب محرك السلسلة S مكبرات صوت مؤازرة من السلسلة S متوافقة مع الفترة الزمنية. مكبرات الصوت من سلسلة Alpha وBeta وAlpha i غير متوافقة. تأكد من نوع مكبر الصوت المثبت من وثائق الجهاز قبل تحديد بديل للمحرك.
س2: كيف تتم إزالة أداة التوصيل ذات العمود المستدق بشكل صحيح؟
استخدم مستخرج الترباس - أدخل الساحب في الفتحة المستغلة في نهاية العمود وقم بتطبيق قوة محورية متزايدة بشكل ثابت. لا تدق العمود أو تضربه أو تنقبه. ينقل التأثير الصدمة مباشرة إلى المشفر ومحامل المحرك ويمكن أن يسبب ضررًا يبدو بسيطًا ولكنه يقلل من عمر الخدمة بشكل كبير. إذا كان الاستدقاق ضيقًا، ضع سائلًا مخترقًا على وجه المفصل واتركه يمتص قبل تطبيق قوة الاستخراج.
Q3: يتطلب الجهاز توجيهًا موجهًا عند كل عملية تشغيل للطاقة. هل هذا خطأ التشفير؟
لا - 2000P هو جهاز تشفير تزايدي. يعتبر الإرجاع المرجعي عند كل عملية تشغيل هو السلوك القياسي. إذا فشل التوجيه في إكمال التوجيه أو أدى إلى حدوث أخطاء، فافحص كابل التشفير بحثًا عن أي تلف، وتحقق من جودة إشارة النبض Z في مكبر الصوت باستخدام راسم الذبذبات، وافحص جسم التشفير بحثًا عن دخول سائل التبريد أو التلف الميكانيكي.
س 4: هل يمكن لمحرك سلسلة ألفا أن يحل محل محرك سلسلة S 5S على نفس الجهاز؟
لا يخلو من تعديلات كبيرة. يستخدم مضخم الصوت المؤازر من السلسلة S واجهة اتصال وتعليقات مختلفة عن سلسلة Alpha. يتطلب استبدال محرك ألفا استبدال مضخم المؤازرة، وتغيير أجهزة واجهة المؤازرة الخاصة بـ CNC، وإعادة تشغيل مجموعة معلمات المحور. بالنسبة للآلة التي تستمر في استخدام مكبرات الصوت الأصلية من السلسلة S، فإن محرك 5S المماثل هو البديل العملي المباشر الوحيد.
س 5: ما هي الفحوصات التي يجب إجراؤها على A06B-0314-B004 المستخدم؟
تحقق من توازن مقاومة الملف ثلاثي الطور ومقاومة العزل للأرض مع فصل كابل التشفير. افحص سطح العمود المستدق بحثًا عن علامات التهيج أو التسجيل أو الصدمات الناتجة عن الإزالة غير الصحيحة السابقة. قم بتدوير العمود يدويًا لتحمل النعومة. تحقق من موصل التشفير (A860-0315-T101) بحثًا عن تلوث سائل التبريد أو تلف الدبوس. إن إجراء اختبار تجريبي باستخدام مضخم الصوت الصحيح من السلسلة S قبل تثبيت الإنتاج هو التحقق النهائي.
