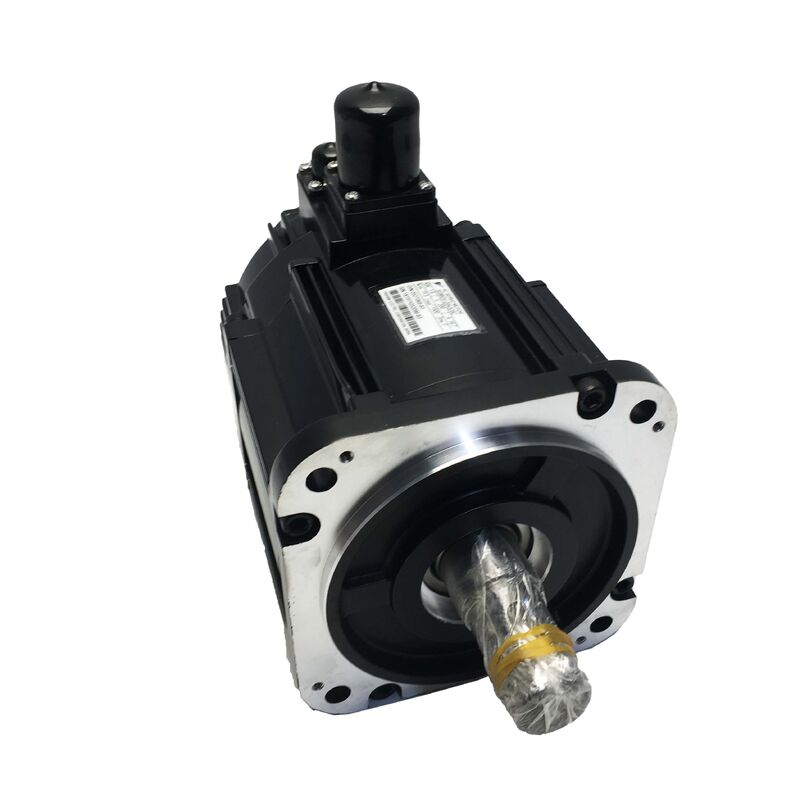

محرك سيرفو AC من سلسلة Yaskawa SGMGV-20A3C6C Σ-V
1.8 كيلو واط، مشفر 20 بت، IP67، فرامل تثبيت - جديد مختوم المصنع
نظرة عامة على المنتج
محرك Yaskawa SGMGV-20A3C6C هو محرك سيرفو AC بقوة 1.8 كيلو واط من سلسلة Σ-V (سيجما-في) من Yaskawa، مصمم خصيصًا لتطبيقات المحاور عالية السرعة في الآلات الصناعية. يعمل هذا المحرك من مصدر طاقة 200 فولت تيار متردد ويتميز بمشفر تسلسلي مطلق حقيقي بدقة 20 بت، ويوفر هذا المحرك تغذية راجعة عالية الدقة، وحماية بيئية IP67، وفرامل تثبيت مدمجة بجهد 24 فولت تيار مستمر لتطبيقات قيادة المحاور المتطلبة.
المواصفات الرئيسية
| الخرج المقنن |
1.8 كيلو واط |
| جهد مصدر الطاقة |
تيار متردد 200 فولت |
| نوع المشفر |
مشفر تسلسلي مطلق حقيقي 20 بت |
| دقة المشفر |
1,048,576 عد/دورة |
| تكوين العمود |
عمود مستقيم مع مجرى مفتاح ونهاية ملولبة |
| فرامل التثبيت |
تيار مستمر 24 فولت |
| حماية الدخول |
IP67 (قياسي) |
| السلسلة |
Σ-V (سيجما-في) - نوع SGMGV |
| التطبيق |
قيادة المحاور عالية السرعة |
تقنية المشفر المطلق 20 بت
يوفر المشفر التسلسلي ذو الـ 20 بت 1,048,576 عد موضع فريد لكل دورة عمود، مما يتيح حركة سلسة عند السرعات المنخفضة، وتثبيتًا أدق للموضع، وتشكيلًا أكثر دقة على مسارات الاستيفاء متعددة المحاور. تحتفظ خاصية "المطلق الحقيقي" ببيانات موضع العمود عبر انقطاعات الطاقة دون الحاجة إلى بطارية احتياطية، مما يلغي دورات التصفير ويقلل وقت بدء التشغيل.
حماية بيئية IP67
يشمل كل محرك من سلسلة SGMGV حماية دخول IP67 كمعيار، مصنفة لتحمل الغمر المؤقت حتى متر واحد لمدة 30 دقيقة. يسمح مستوى الحماية هذا بالتركيب في أنظمة التبريد عالية الضغط، ومناطق القطع المليئة بالرذاذ، وبيئات الغسيل دون الحاجة إلى أغلفة إضافية، مما يطيل عمر المحرك ويقلل الصيانة.
نظام فرامل التثبيت
تتبع فرامل التثبيت بجهد 24 فولت تيار مستمر بنية آمنة ضد الفشل: تشغيل بالزنبرك مع تحرير كهربائي. تتشابك الفرامل تلقائيًا عند فقدان الطاقة، أو إنذار السيرفو، أو التوقف الطارئ، مما يوفر أمانًا حاسمًا للمحاور الرأسية والآليات المحملة بالجاذبية. يتكامل مصدر فرامل الـ 24 فولت بسهولة مع أنظمة التحكم القياسية للآلات.
ميزات تصميم العمود
يشمل العمود المستقيم مجرى مفتاح مصقول لتوصيل قيادة ميكانيكية إيجابية ونهاية ملولبة للثقب للاحتفاظ المحوري. يضمن هذا التصميم نقل عزم دوران موثوق به تحت أحمال الصدمات ويبسط الصيانة في ترتيبات القيادة بالحزام والتطبيقات المثبتة بالبكرات.
توافق النظام
مصمم للعمل مع محركات السيرفو من سلسلة Yaskawa Σ-V (نطاق مضخم SGDV)، يشكل هذا المحرك نظامًا متطابقًا مع معلمات التعرف والضبط المكونة في المصنع. متوافق مع بروتوكولات MECHATROLINK-II/III للأنظمة متعددة المحاور، بالإضافة إلى مدخلات الأوامر التناظرية والنبضية للتطبيقات المستقلة.
أسئلة متكررة
ما هو محرك السيرفو المتوافق مع SGMGV-20A3C6C؟
تم تصميم هذا المحرك للاستخدام مع مضخمات السيرفو من سلسلة Yaskawa Σ-V من نطاق SGDV، والتي تم اختيارها لتتناسب مع تصنيف الخرج 1.8 كيلو واط ومتطلبات التيار.
ماذا يعني "مطلق حقيقي" لمشفر الـ 20 بت؟
تقوم المشفرات المطلقة الحقيقية بتخزين معلومات موضع العمود فعليًا داخل المشفر، مما يسمح بقراءة الموضع فورًا عند التشغيل دون الحاجة إلى تسلسلات تصفير أو بطاريات احتياطية.
هل يمكن استخدام هذا المحرك دون تفعيل فرامل التثبيت؟
نعم، الفرامل وظيفة منفصلة تتطلب مصدر طاقة 24 فولت تيار مستمر مخصص. ومع ذلك، بالنسبة للمحاور الرأسية أو الآليات المحملة بالجاذبية، فإن استخدام الفرامل يوفر قدرة تثبيت أساسية آمنة ضد الفشل.
كيف تؤثر حماية IP67 على التركيب والصيانة؟
يسمح IP67 بالتركيب في البيئات الغنية بسائل التبريد دون حماية إضافية، مما يقلل من فشل تلوث المحامل ويطيل عمر خدمة المحرك في الظروف الصناعية القاسية.
ما هي أهمية مجرى المفتاح ونهاية العمود الملولبة؟
يضمن مجرى المفتاح نقل عزم دوران إيجابي تحت الأحمال العالية، بينما تسمح النهاية الملولبة بالاحتفاظ المحوري لأحزمة القيادة والتطبيقات التي تتطلب تحديد موضع دقيق للمكونات.
