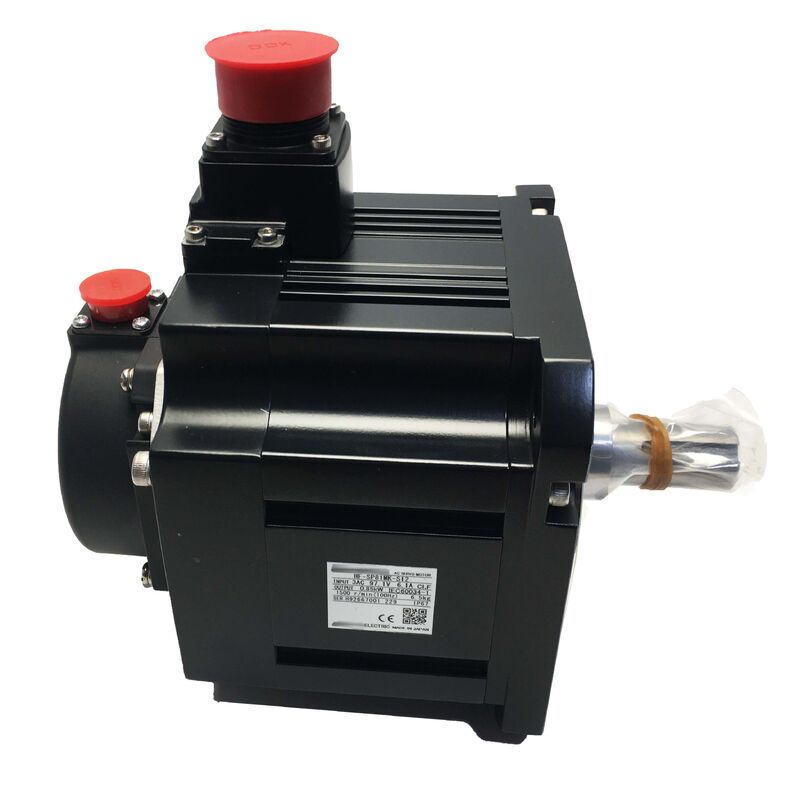

ميتسوبيشي HF-SP81MK-S12
850 واط، عمود مفتاح، الفرامل، IP66 - جديد أصلي
لمحة عامة عن المنتج
Mitsubishi HF-SP81MK-S12 هو محرك خدمة متردد بقوة 850 واط من سلسلة MELSERVO-J3 من Mitsubishi Electric.مصمم محرك سيرفو ذو الحركة المتوسطة لمتطلبات محور التغذية المتطلبة وتحديد المواقع في أدوات الآلات CNC ومعدات الأتمتة الصناعية.
هذا التغيير يجمع بين عمود مفتاح، وفرامل الاحتفاظ المتكاملة، و IP66 الختم البيئي - معالجة سلامة التوصيل الميكانيكي، والحفاظ على وضع آمن ضد الفشل،والحماية من التلوث الصناعي في وقت واحد.
معدل العزم المستمر 8.12 نسمة مع سرعة 1000 دورة في الدقيقة، هذا هو منخفضة السرعة، ومحرك عزم عالية بنيت للحفاظ على قوة الإخراج.يعمل من إمدادات فئة 200VAC ويتميز بكامله 18-بيت مشفر تسليم أكثر من 260،000 عدد لكل دورة للموقع الدقيق.
المواصفات الرئيسية
| المعلم |
القيمة |
| الناتج القياسي |
850 واط (0.85 كيلوواط) |
| عزم الدوران القياسي |
8.12 نيمتر |
| التيار المسموح به |
4.5 أ |
| فولتاج التغذية |
فئة 200VAC |
| السرعة المسجلة |
1,000 دورة في الدقيقة |
| مُشفر |
18-بيت مطلق (مدمج) |
| تشكيل العمود |
عمود مستقيم مُفتاح |
| تمسك بالفرامل |
متكاملة |
| حماية الدخول |
IP66 |
| حجم الشريط |
130 × 130 ملم |
| السلسلة |
نوع MELSERVO-J3 - HF-SP |
| الوزن |
5.44 كجم (11.99 رطلا) |
| وضع المصنع |
تم إيقافه |
سلسلة HF-SP - الثبات المتوسط، عزم دوران عالي
تم تصميم نوع المحرك HF-SP ضمن عائلة MELSERVO-J3 للتطبيقات التي تتمتع بثبات الحمل المنعكس معتدل إلى مرتفع حيث يتم إعطاء الأولوية للقومة المستمرة على الاستجابة الديناميكية عالية السرعة.
عند سرعة 1000 دورة في الدقيقة، تنتج HF-SP81 عزم دوران 8.12 نيمتر، مما يتناسب بشكل جيد مع ربط المسامير الكروية المباشرة على الآلات ذات القيم المتوسطة للقيادة.هذا يولد قوة دفع خطية كبيرة دون الحاجة إلى التروس الإضافية.
بالنسبة لأسطوانات المحور الثقيلة، وأطاولات العمل الكبيرة، والمحركات التي تتطلب الحد الأدنى من انحراف الموقف تحت الحمل،كثافة عزم الدوران وخصائص مطابقة العجلة في HF-SP توفر صلابة المحور التي تتطلبها المعالجة الدقيقة.
رمز 18 بت مطلق
يحتوي كل محرك من سلسلة HF-SP على مكيف مطلق مدمج لـ 18 بت كمعدل قياسي - يوفر 262،144 عددًا فريدًا من المواقف لكل ثورة في العمود دون الحاجة إلى دورات توجيه عند بدء التشغيل.
هذا يزيل وفورات الوقت غير المنتجة من روتينات التوجيه وتمنع أخطاء الموقع التي يمكن أن تتعرض لها أنظمة التشفير الإضافية أثناء مشاكل جودة الطاقة أو توقف غير متوقع للطاقة.
الدقة العالية تدعم الاندماج السلس في السرعات المنخفضة ، مما يؤثر بشكل مباشر على جودة الانتهاء السطحي في أعمال التخطيط متعددة المحاور ودقة الموقع في تطبيقات الدورة العالية.
تصميم العمود المفتاح
يوفر العمود المفتاحي اتصال محرك ميكانيكي إيجابي بين عمود المحرك ومحور ربط التزاوج أو المكعب ، مما يمنع انزلاق الدوران تحت الأحمال الصدمية ، والطلب المستمر على عزم دوران عال ،وتكرار عكس الاتجاه.
بالنسبة لمحاور التغذية CNC ذات الحركة المتوسطة التي تنطوي على وضع ثنائي الاتجاه المستمر والقطع الثقيلة الدورية ، فإن العمود المفتاح هو المواصفات المناسبة لنقل عزم دوران موثوق به.
الفرامل المدمجة والحماية IP66
تعمل الفرامل الاحتياطية على مبادئ الحماية من الفشل: الربيع المطبق عند إزالة الطاقة ، الإفراج الكهربائي أثناء التشغيل الطبيعي.يتم تشغيل الفرامل تلقائيًا للحفاظ على وضعية العمود.
IP66 protection means the motor housing is fully sealed against dust and protected against powerful water jets from any direction - appropriate for machine tool environments with active coolant systems and high-pressure cleaning routines.
متوافقية المحرك - MELSERVO-J3
يتم إقران HF-SP81MK-S12 مع مضخم سيرفو من سلسلة MR-J3 من Mitsubishi. يمثل اختيار المحرك المناسب 850W من الطاقة الخارجة للمحرك و 4.التيار المسموح به 5A - عادة ما تكون فئة مكبرات MR-J3-70B أو MR-J3-100B.
تتضمن واجهات الاتصال SSCNET III للاتصال بشبكة الألياف الضوئية عالية السرعة في الأنظمة متعددة المحاور ، بالإضافة إلى أنماط القيادة التناظرية والقطارات النبضية للتطبيقات المستقلة.
الأسئلة الشائعة
أي محرك خدمة متوافق مع HF-SP81MK-S12؟
تم تصميم هذا المحرك لاستخدامه مع مكبرات سيرفو من سلسلة Mitsubishi MR-J3 - على وجه التحديد MR-J3-70B أو MR-J3-100B لفئة محركات 850W.يدعم محرك J3 بشكل أصلي نوع المحرك HF-SP وواجهة الترميز المطلق 18 بت.
تم إيقاف إنتاج المحرك - هل يمكن استبداله بنموذج Mitsubishi الحالي؟
أجل، ولكن ليس كإستبدال مباشر للشاشة، محركات توليد التيار المكافئ قد تتشارك نفس فئة الدورانومطابقة القيادةإن شراء جهاز HF-SP81MK-S12 تم تجديده ينطوي عادةً على مخاطر أقل وأوقات توقف أقل من استبدال الجيل المتقاطع.
ماذا تعني حماية IP66 لهذا المحرك في بيئة التصنيع؟
IP66 تعني أن المحرك محمي تماما ضد الغبار ومحمي ضد طائرات المياه عالية الضغط من أي اتجاه. وهذا يشمل رش المبرد المباشر، تنظيف غسل،والتعرض المستمر للسوائل في مناطق القطع دون دخول إلى غطاء المحرك.
لماذا هذا المحرك لديه سرعة 1000 دورة في الدقيقة فقط؟
نوع HF-SP هو محرك ذو حراك متوسط وعزم دوران عالي تم تحسينه لإنتاج قوة مستمرة عند سرعات معتدلة.سرعة القياسية 000 دورة في الدقيقة مناسبة لدفع المسامير الكروية المرفقة مباشرة حيث يتم تلبية متطلبات سرعة التقاطع والقطع داخل هذا النطاق الدواري.
ما هي الخطوات التفتيشية الأكثر أهمية ل HF-SP81MK-S12 مستعملة؟
اختبار الفرامل أولا - تطبيق وإفراج عن فولتاج التغذية مع تأكيد إيجابية قفل العمود والإفراج النظيف. قياس مقاومة التلف ثلاثي المراحل للتوازن ومقاومة العزل إلى الأرض.فحص مرفق الترميز 18 بت للتآكل أو الضرر، وتحقق من حالة الوعاء عن طريق تدوير العمود يدويا.
