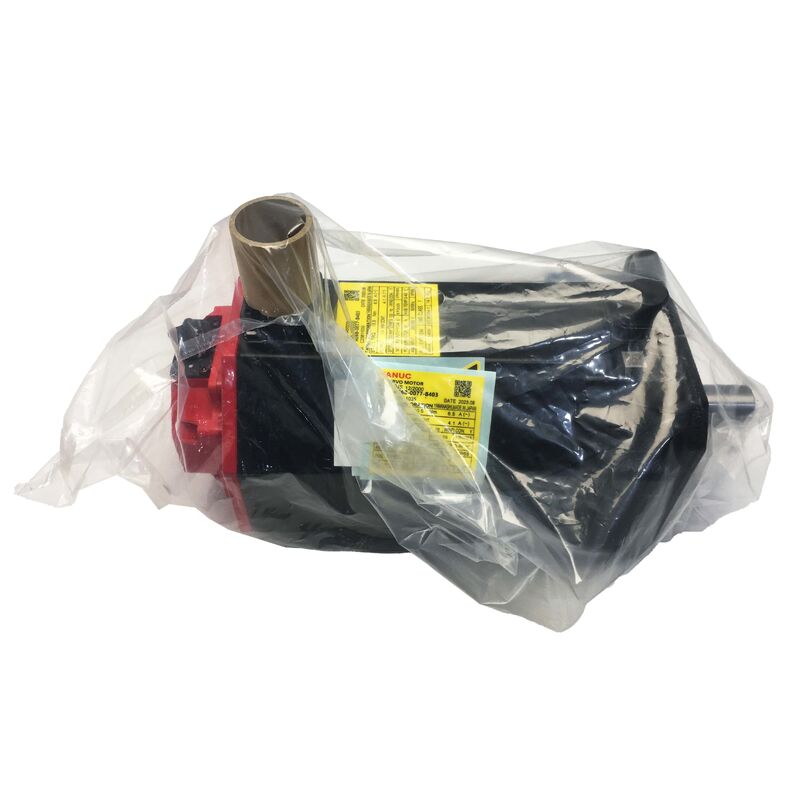

A06B-0077-B403 Fanuc محرك خدمة كهربائي A06B0077B403 جديد الأصلي

الـFANUC A06B-0077-B403هو βiS 12/2000 محرك سيرفو متردد بقوة 1.4 كيلوواط من سلسلة βi Standard من FANUCواحدة من أكثر عائلات محركات الخدمة انتشارًا في أدوات آلة CNC المصنعة من أواخر التسعينيات حتى الآن.

وتضع سلسلة βiS نفسها كعضو فعال من حيث التكلفة، وتركز على التطبيق في محفظة FANUC محركات الخدمة،قدرة القيادة الخدمية عالية الأداء للغالبية العظمى من محركات محور CNC.

يصف التسمية 12/2000 نقطة أداء هذا المحرك: 12 هو معرف ثابت عزم الدوران للمحرك داخل عائلة βiS ، و 2000 هو السرعة الاسمية في RPM.

عند عزم دوران 10.5 N · m و 2000 RPM سرعة اسمية، A06B-0077-B403 يوفر 1.4kW باستمرار وآلات الطحن.

سلسلة βiS (Beta-i Standard) تغطي نطاق الأداء الأساسي الذي يشمل غالبية متطلبات محرك محور أداة CNC.

يضع 12/2000 A06B-0077-B403 في منتصف نطاق βiS فوق المحركات الصغيرة المستخدمة للمحاور الخفيفة وأقل من الوحدات الكبيرة المستخدمة لمحاور آلات الأدوات الثقيلة.

تصمم FANUC سلسلة βiS للتكامل المباشر مع مكبرات الخدمة الخاصة بها من سلسلة βi ، مع نظام CNC يقدم أوامر الحركةو حلقات التحكم بالتيار.

يحدد تسمية الترميز b128ia ترميزًا مطلقًا أو إضافيًا متسلسلًا عالي الدقة من FANUC مدمجًا في غطاء نهاية المحرك الخلفية.الترميزات المتسلسلة في FANUC β-series تستخدم كابل ردود فعل مخصص يربط المرمز بمرفق المرمز CN2 في مكبر الخدمة.

على الآلات التي تم تكوينها للكشف عن الموقف المطلق،يحافظ مكشف b128ia على عدد المواقع المطلقة من خلال دورات الطاقة ، مما يلغي الحاجة إلى العودة المرجعية بعد كل بدء تشغيل الآلة.

يتضمن الاختلاف B403 مكابح متواصلة متكاملة 24 فولت ، مكابح احتواء كهرومغناطيسية تعمل بالربيع مدمجة في غطاء المحرك. في عملية الخدمة العادية ، يطبق CNC 24 فولت متواصل على لفافة الفرامل ،إطلاق قرص الاحتكاك للدوران الحر.

عندما تقوم CNC بإزالة إشارة الفرامل 24 فولت، يضغط الربيع على قرص الاحتكاك ضد الدوار، مما يولد عزم دوران كاف لمنع حركة المحور القائم على الجاذبية.الفرامل هي فرامل الاحتفاظليس جهاز كبح ديناميكي

A06B-0077-B403 متوافق مع FANUC βi-series servo amplifiers خاصة سلسلة SVU (Servo Valve Unit) و SVPM (Servo / Spindle Power Module) المصممة لمحركات βiS.تنشر FANUC جداول التوافق بين المحرك والمضخم في دليل معايير محركات الخدمة.

الأبعاد الفيزيائية بين الجيلين β و βi تختلف ، وأنواع المشفرات غير متوافقة.يتطلب الاستبدال المباشر كل من نمط التثبيت المادي المتطابق وبرامج التثبيت المضخمة التي تقبل بروتوكول برمجة b128ia.

IP65 تعني أن المحرك مضاد للغبار ومحمي ضد طائرات الماء من أي اتجاه. في تطبيقات أدوات الآلات CNC ، يغطي هذا التعرض لرذاذ وفرط التبريد من سائل القطع.بالنسبة لمعظم مراكز التصنيع ومراكز التدوير، IP65 هي حماية كافية مع الختم الكابل المناسب.

إنذار 417 يشير إلى حالة زيادة في التيار الكهربائي التي اكتشفتها مكبرة الخدمة. الأسباب الجذرية تشمل:أو خطأ في معايير الخدمةعزل المحرك من المُضخّم وفحص كل عنصر بشكل منفصل.

يتم اختبار فرامل الاحتفاظ بإملاء المحور إلى موقف معروف ، وتشغيل الفرامل ، ومحاولة تحريك المحور ضد الجاذبية. تشمل علامات ارتداء الفرامل: تحرك المحور بعد إيقاف الخدمة ،صوت الفرامل أو الاهتزاز، رائحة الحرق ، والإنذار 404 إذا كانت الفرامل تسحب أثناء تشغيل الخدمة.
