| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Mitsubishi |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | HF-KP13 |
| المعلم | القيمة |
|---|---|
| الناتج القياسي | 100 واط (0.1 كيلوواط) |
| عزم الدوران القياسي | 0.32 نيم |
| أقصى عزم الدوران | 0.95 نيمتر |
| السرعة المسجلة | 3,000 دورة في الدقيقة |
| السرعة القصوى | 6,000 دورة في الدقيقة |
| التيار المسموح به | 0.8أ |
| الحد الأقصى للتيار | 2.4أ |
| فئة فولتاج الإمداد | 200VAC |
| لحظة عجلة حركة الدوار | 0.088 كجم*سم2 (0.0000088 كجم*م2) |
| نسبة الثبات بين الحمل والمحرك | ≤15 × (موصى به) |
| مُشفر | 18 بت مطلقة (262,144 p/rev) |
| الحماية | IP65 (باستثناء قسم العمود) |
| تركيب الجهاز | 40 × 40 ملم |
| الصخرة | مستقيم (معياري) ، بدون مكابح كهرومغناطيسية |
| التبريد | الطبيعي (التبريد الذاتي) |
| درجة الحرارة المحيطة | 0 إلى +40 درجة مئوية (التشغيل) ؛ -20 إلى +65 درجة مئوية (التخزين) |
| مكبر متوافق | MR-J3-10A (قطار النبض / واجهة تشبيهية) ، MR-J3-10B (SSCNET III) |

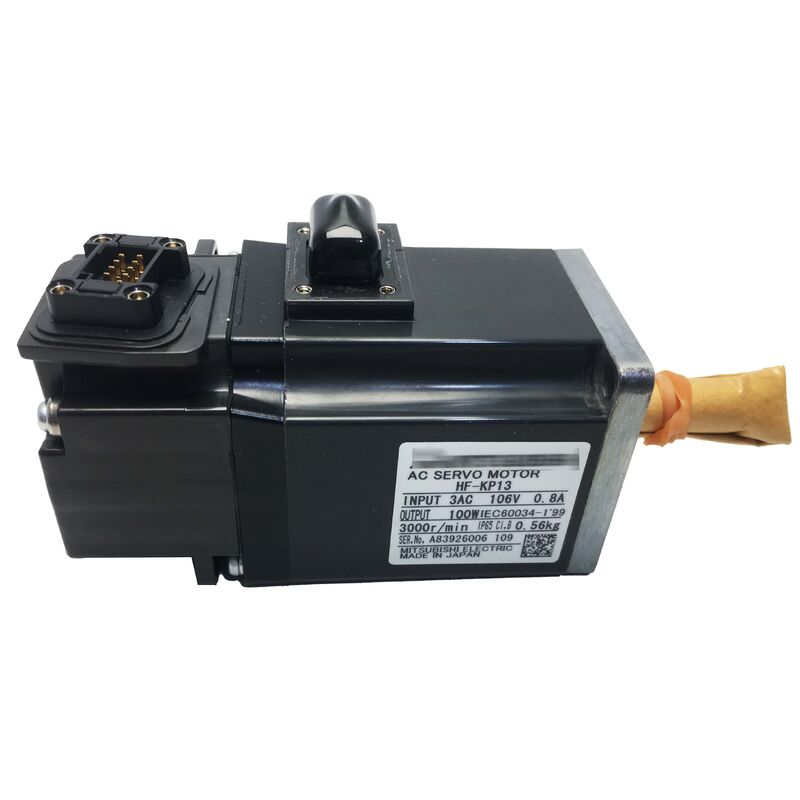

يقع Mitsubishi HF-KP13 في الطرف المدمج من سلسلة MELSERVO-J3 HF-KP محرك سيرفو بدون فرشاة AC 100W مصمم للتطبيقات التي تكون فيها مساحة التثبيت ضيقة ، ومتطلبات الاستجابة مرتفعة,والحمولة خفيفة بما فيه الكفاية لدرجة أن محركًا صغيرًا مقترضًا مباشرةً يتولى المهمة دون صندوق التروس.
في حجم 40×40ملم فقط، HF-KP13 يشغل تقريباً مساحة منفذ كهربائي منزلي، ومع ذلك فإنه ينتج 0.32Nm من عزم دوران اسمي ويمكن أن يسرع بسلاسة إلى 6،000دورة في الدقيقة عند السرعة القصوى.
يستخدم HF-KP13 عادة في:
يزاوج HF-KP13 مع مكبر الخدمات MR-J3-10A (واجهة التناظرية / النبض) أو MR-J3-10B (واجهة شبكة SSCNET III).يقرأ مكبر MR-J3 مكشف المحرك المطلق عبر كابل مكشف مخصص ويوفر احتياطي البطارية للحفاظ على الموقف عبر دورات الطاقة.
بدون فرامل EM ، يتم الاحتفاظ بالمحور عن طريق التحكم في موقع حلقة الخدمة أثناء تشغيل المضخم. عندما يتم تعطيل الخدمة ، لا يتم الاحتفاظ بالمحور ميكانيكياً.بالنسبة للمحاور الأفقية التي لا تؤثر فيها الجاذبية على الحملعادة ما يكون هذا مقبولًا. بالنسبة للمحاور الرأسية أو الميمنة ، يوصى بتغيير الفرامل HF-KP13B.
الحد الأقصى للنسبة يعني أن عجز الحمل الإجمالي الذي ينظر إليه في عمود المحرك لا يجب أن يتجاوز 15 مرة عجز الدوار الخاص بالمحرك (0.088 كجم * سم2 × 15 = 1.32 كجم * سم2 كحد أقصى).تجاوز هذه النسبة يجعل من الصعب ضبط نظام التحكم ويمكن أن يؤدي إلى تجاوز وتذبذب.
الحد الأقصى للسرعة 6000 دورة في الدقيقة هو تصنيف ذروة متقطعة يمكن للمحرك الوصول إلى هذه السرعة ولكن لا ينبغي أن يحافظ عليها إلى أجل غير مسمى. يتم تصنيف التشغيل المستمر عند 3000 دورة في الدقيقة.للعمل المستمر بسرعة عالية، التحقق من خصائص عزم الدوران والسرعة عند سرعة العمل.
مضخم MR-J3 يحتوي على بطارية تقوم بنسخ احتياطية لبيانات الموقع في المرمز. توصي Mitsubishi باستبدال هذه البطارية كل 3 سنوات. إذا استنفدت البطارية تماما،تم فقدان بيانات موقع المشفر وتتطلب إجراءات توجيه في التشغيل التالي.
تم تصميم سلسلة HF-KP لجيل مكبرات MR-J3. يجب تأكيد التوافق المباشر مع مكبرات MR-J4 / MR-J5 بمقارنة وثائق التوافق من Mitsubishi.لترقية النظام، يوصى في كثير من الأحيان بالترقية إلى سلسلة المحركات المقابلة (HG-KR لJ4 / J5).
