| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE ROHS |

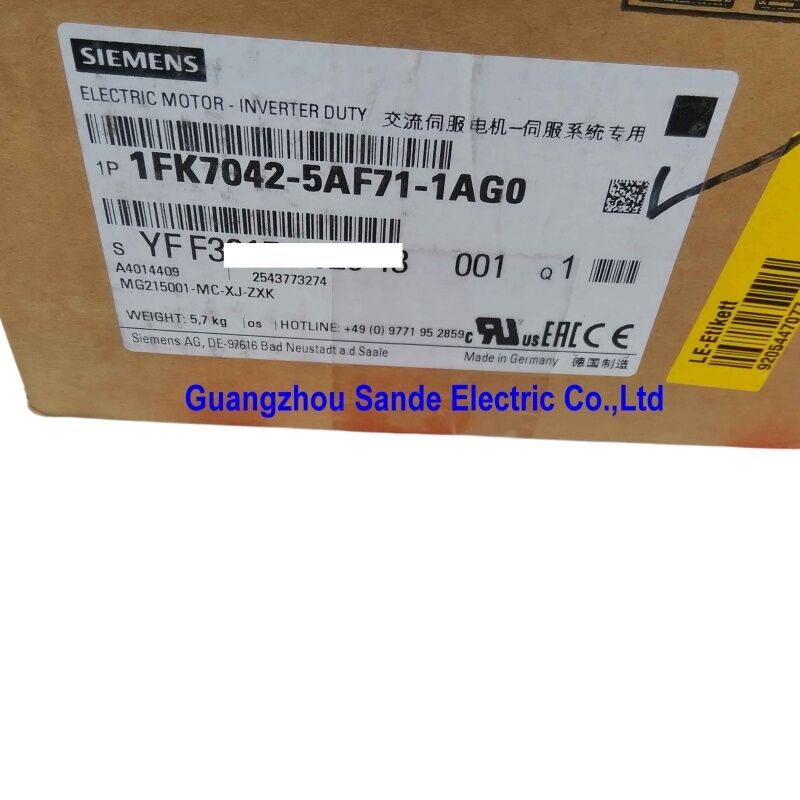

| رقم الموديل | 1FK7O42-5AF71-1AGO |
تقع سلسلة 1FK7 Compact بين معيار 1FK7 وعائلات 1FT7 عالية الأداء. المدمجة تعني الطول الإجمالي الأقصر. بالنسبة لإطار ارتفاع العمود 48 مم (1FK7042)، فإن هذا القيد المادي مهم بالنسبة لأدوات الماكينات وأنظمة المناولة حيث تكون المسافة بين المحاور ضيقة وعمق تركيب المحرك محدود.
يتم الاحتفاظ بجميع أداء المؤازرة: البناء المتزامن للمغناطيس الدائم، وتوصيل عزم الدوران بسلاسة عبر نطاق السرعة، والاستجابة الديناميكية التي يمكن التنبؤ بها والتي لا يمكن للمحرك المتدرج أو التعريفي مطابقتها. الجسم الأقصر هو المقايضة مقابل قدرة عزم دوران ذروة أقل قليلاً مقابل الطول القياسي 1FK7 بنفس حجم الإطار.
يوفر 1FK7042-5AF71-1AG0 3 نيوتن متر عند فئة درجة الحرارة المقدرة 100 كلفن - عزم دوران ثابت عبر دورة تشغيل التشغيل دون مخاوف من انخفاض الحرارة تحت الحمل المستمر.
| المعلمة | قيمة |
|---|---|
| عزم الدوران المقدر (M0، 100K) | 3.0 نيوتن متر |
| القوة المقدرة | 0.82 كيلو واط |
| السرعة المقدرة | 3000 دورة في الدقيقة |
| التصنيف الحالي | 1.95 أ |
| ارتفاع رمح | 48 ملم |
| تبريد | طبيعي (بدون مروحة) |
| تصاعد | IM B5 (شفة) |
| التشفير | سين/كوس 1Vpp، 2048 P/R |
| رمح | عادي (بدون مفتاح) |
| عقد الفرامل | لا أحد |
| حماية | IP64 |
يحمل 1FK7042-5AF71-1AG0 جهاز تشفير SIN/COS تزايدي (1Vpp، 2048 نبضة لكل دورة). تنقل أجهزة تشفير SIN/COS إشارات تناظرية جيبية بدلاً من قطارات النبض الرقمية. يستقبل محرك الأقراص موجتين جيبيتين منزاحتين في الطور ويحل موضع العمود عن طريق استكمال الإشارة - واستخراج دقة موضع النبضة الفرعية من كل فترة جيبية.
مع 2048 فترة فيزيائية لكل دورة، والاستيفاء على جانب محرك الأقراص يضيف عادةً 256× أو أكثر، فإن دقة الموضع الفعالة تبلغ عدة مئات الآلاف من التعدادات لكل دورة. من أجل تحديد المواقع بدقة، والتشغيل السلس منخفض السرعة، وتقليل تموج عزم الدوران بدقة، تنتج ردود فعل SIN/COS أداءً أنظف من أجهزة التشفير الرقمية ذات عدد النبضات المكافئة.
يؤكد التعيين "-1AG0" الموجود في رقم الجزء على نوع جهاز التشفير هذا. يجب أن يستخدم استبدال أو إصلاح 1FK7042-5AF71-1AG0 محركًا بنفس متغير التشفير I-2048 للحفاظ على توافق محرك الأقراص دون إعادة تكوين واجهة التشفير.
محور تغذية أداة الآلة:يستخدم محرك المحور X أو Y لمركز التصنيع 1FK7042-5AF71-1AG0 على اللولب الكروي. يغطي عزم الدوران البالغ 3 نيوتن متر عند 3000 دورة في الدقيقة متطلبات محور التغذية النموذجية في مراكز التصنيع الصغيرة والمتوسطة. يعتبر التبريد الطبيعي كافيًا لملفات التغذية المتقطعة.
محور سيرفو لآلة التغليف:محرك الفيلم أو محور الفهرسة على آلة تعبئة وختم أفقية. يتناسب طول المحرك المدمج مع غلاف الماكينة الضيق. يوفر برنامج التشفير SIN/COS ردود فعل سلسة لملفات تعريف الكاميرا التي يتم التحكم في موضعها.
استبدال نظام محرك SIMOTICS الحالي:فشل تثبيت 1FK7042-5AF71-1AG0. يستعيد الاستبدال المباشر عزم الدوران والسرعة ونوع التشفير الأصلي دون تعديل معلمات محرك الأقراص - ويضمن رقم الجزء نفسه مطابقة الأداء وواجهة التشفير.
Q1: ما هي محركات الأقراص المؤازرة المتوافقة مع 1FK7042-5AF71-1AG0؟
تم تصميم سلسلة 1FK7 Compact المزودة بتشفير SIN/COS (I-2048) للاستخدام مع محركات الأقراص المؤازرة SINAMICS S120 التي تدعم إدخال تشفير SIN/COS. يعتمد اختيار وحدة القيادة المحددة على تيار المحور المطلوب، وجهد وصلة التيار المستمر، وما إذا كان يتم استخدام وحدة طاقة أحادية المحور أو متعددة المحاور. يجب تكوين واجهة تشفير محرك الأقراص لبروتوكول SIN/COS 1Vpp عند 2048 نبضة/rev.
س2: هل يؤثر عدم وجود مكابح الإمساك على سلامة المحاور الرأسية؟
نعم. لا يمكن للمحرك الذي لا يحتوي على فرامل احتجاز أن يحمل حملًا رأسيًا ميكانيكيًا عند إلغاء تنشيط المحرك. بالنسبة للمحاور الرأسية (المحور z في مراكز التصنيع، وأنظمة الرفع)، يلزم وجود فرامل قابضة لمنع الحركة الهبوطية المدفوعة بالجاذبية عند فقدان الطاقة. التكوين "-1AG0" لا يحتوي على فرامل. إذا كان التطبيق يتطلب تثبيت حمل المحور الرأسي، فيجب تحديد متغير مجهز بالفرامل (لاحقة مختلفة).
س3: ما الذي يغطيه تصنيف الحماية IP64؟
IP6X يعني أن المحرك محكم ضد الغبار - ولا يدخل الغبار تحت أي ظرف من الظروف. IPX4 يعني أن المحرك محمي ضد رذاذ الماء من أي اتجاه. يغطي IP64 معًا الآلات في بيئات الإنتاج النموذجية التي تعاني من رذاذ سائل التبريد والغبار والخردة. ولا يغطي الغسيل بالضغط العالي (IP65 أو أعلى) أو الغمر المستمر.
س 4: ما هي أهمية فئة درجة الحرارة 100 كلفن لتصنيف 3 نانومتر؟
يشير الرقم المرجعي "100K" إلى أن عزم الدوران المقدر للمحرك والذي يبلغ 3 نيوتن متر هو القيمة عند ارتفاع درجة الحرارة بمقدار 100 كلفن فوق درجة الحرارة المحيطة - وبعبارة أخرى، عند درجة حرارة ملف تبلغ حوالي 125 درجة مئوية بافتراض أن درجة الحرارة المحيطة تبلغ 25 درجة مئوية. هذا هو التصنيف الحراري للخدمة المستمرة. سيكون عزم الدوران الأقصى على المدى القصير أعلى. إن التشغيل في دورات عمل أقل أو مع التبريد النشط من شأنه أن يسمح بعزم دوران مستدام أعلى؛ الرقم 3 نيوتن متر هو المواصفات المحافظة للخدمة المستمرة.
س5: هل نوع العمود العادي متوافق مع الوصلات التي تتطلب مفتاحًا؟
يتطلب العمود العادي (بدون ممر رئيسي أو مسطح) أدوات توصيل أو تروس مصممة لربط العمود بسلاسة — أدوات توصيل الاحتكاك، أو أدوات توصيل العمود الهيدروليكي، أو تروس الضغط. لا يمكن استخدام الوصلات المصممة للأعمدة ذات المفاتيح بشكل مباشر. إذا كان التطبيق يتطلب عمودًا للمفتاح، فيجب تحديد لاحقة تكوين ترتيب مختلفة. تأكد من توافق نوع العمود وتصميم الوصلة قبل التثبيت.
