كابل محرك المؤازرة
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

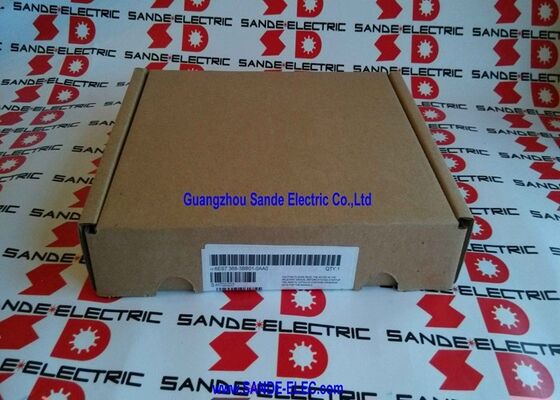

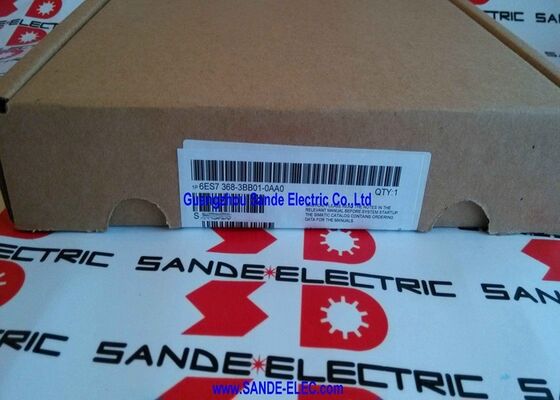

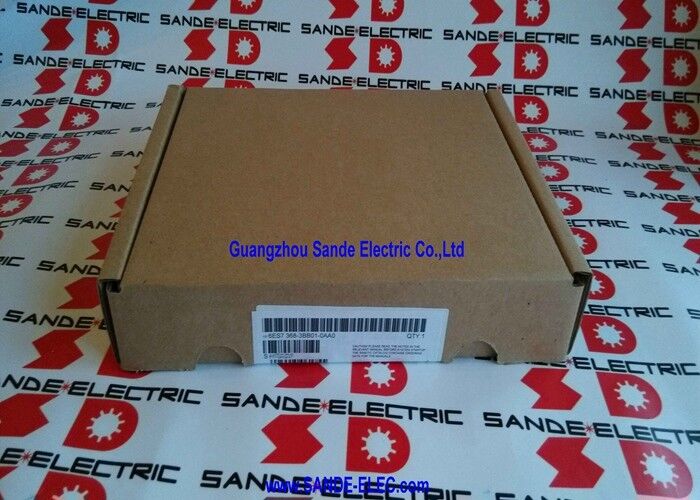

| رقم الموديل | 6ES7368-3BB01-0AA0 |
6ES7368-3BB01-0AA0 هو كابل توسيع بطول 1 متر يربط كهربائيًا الحامل المركزي SIMATIC S7-300 بواحد أو أكثر من رفوف التوسيع (التابعة) عبر زوج وحدة الواجهة IM 360/IM 361. في التكوين القياسي ذو الحامل الفردي S7-300، تشغل جميع وحدات الإدخال/الإخراج حاملًا واحدًا مكونًا من 18 فتحة أو 9 فتحات مع وحدة المعالجة المركزية. عندما يتطلب التطبيق وحدات إدخال/إخراج أكثر مما يوفره حامل واحد، فإن التوسعة متعددة الرفوف عبر IM 360/361 وكابل التوصيل هذا يضيف ما يصل إلى ثلاثة رفوف توسعة إضافية.
بدون هذا الكابل، لا يوجد ناقل لوحة الكترونية معززة بين IM 360 المرسل في الحامل المركزي وIM 361 المتلقي في حامل التوسيع - تظل رفوف التوسيع منفصلة كهربائيًا عن وحدة المعالجة المركزية.
| المعلمة | قيمة |
|---|---|
| طول | 1 م |
| وزن | تقريبا. 270 جرام |
| نظام | سيماتيك S7-300 |
| اتصال | ايم 360 إلى ايم 361 |
| أنواع الإشارة | الرقمية والتناظرية |
| وظيفة | توسيع الرف S7-300 |
يدعم نظام S7-300 IM 360/361:
الحد الأقصى 3 رفوف التوسعة:وحدة IM 360 واحدة (مركزية) إلى ثلاث وحدات IM 361 بحد أقصى (واحدة لكل حامل توسعة). يحمل كل رف توسيع ما يصل إلى 8 وحدات إدخال/إخراج.
الحد الأقصى لطول الكابل الإجمالي:يجب ألا يتجاوز مجموع أطوال الكابلات في سلسلة الحافلات IM 360/361 10 أمتار. يعد 6ES7368-3BB01-0AA0 (1 م) هو أقصر طول قياسي - وهو الأفضل للرفوف المجمعة بإحكام في نفس اللوحة. تتوفر كابلات أطول (2.5 م، 3 م، 5 م) للحوامل الموجودة في الألواح المجاورة أو حاويات الألواح الأكبر حجمًا.
ارتفاع عدد الإدخال/الإخراج للأتمتة الصناعية:آلات الإنتاج، وأنظمة النقل، وتركيبات أتمتة العمليات التي تحتوي على نقاط إدخال/إخراج أكثر مما يستوعبه حامل S7-300 واحد - مع إضافة أرفف توسعة عبر IM 360/361، ويعمل هذا الكابل على توسيع عدد الإدخال/الإخراج المتاح دون تغيير وحدة المعالجة المركزية أو بيئة البرمجة.
ترتيبات اللوحة المقسمة:لوحات التحكم حيث تنتشر وحدات الإدخال/الإخراج لأقسام الماكينة المختلفة عبر أقسام فرعية منفصلة أو خزانات متجاورة - رفوف توسعة في كل قسم، متصلة بـ IM 360 للحامل المركزي عبر كابلات توسيع.
المحطات الطرفية ET 200M:يستخدم SIMATIC ET 200M نفس تنسيق الوحدة S7-300 على PROFIBUS أو PROFINET - تنطبق آلية التوسعة IM 360/361 في بعض تكوينات ET 200M متعددة الرفوف.
أدوات الآلة والتحكم في مصنع العملية:أدوات آلية معقدة تحتوي على العديد من المحاور، ووحدات الإدخال/الإخراج، ووحدات الاتصال التي تتجاوز سعة الحامل الفردي - تعمل 6ES7368-3BB01-0AA0 على توسيع فتحات الوحدات المتاحة لاستيعاب جميع الوحدات المطلوبة.
س1: كم عدد رفوف التوسعة IM 361 التي يمكن توصيلها باستخدام IM 360/361 مع كابل 6ES7368؟
يدعم IM 360 ثلاثة رفوف توسعة كحد أقصى، يحتوي كل منها على IM 361 واحد. الاتصال متسلسلة: IM 360 → IM 361 (الرف 2) → IM 361 (الرف 3) → IM 361 (الرف 4). يستخدم كل مقطع كابل 6ES7368 واحد. يجب ألا يتجاوز إجمالي طول الكابل عبر جميع الأجزاء 10 أمتار.
س2: ما هي أنواع وحدات الإدخال/الإخراج التي يدعمها 6ES7368-3BB01-0AA0 في حامل التوسيع؟
يحمل كابل التوسيع ناقل اللوحة الإلكترونية المعززة S7-300 بالكامل - يدعم جميع أنواع وحدات الإدخال/الإخراج S7-300: الإدخال الرقمي (DI)، والإخراج الرقمي (DO)، والإدخال التناظري (AI)، والإخراج التناظري (AO)، ووحدات الاتصال (CP). يتم تكوين وحدات الإدخال/الإخراج لرف التوسيع في أداة تكوين الأجهزة SIMATIC STEP 7 تمامًا كما لو كانت في الحامل المركزي.
س3: هل يلزم توفير مصدر طاقة منفصل في كل حامل توسعة S7-300؟
نعم - يتطلب كل حامل توسعة وحدة إمداد الطاقة PS307 الخاصة به (أو ما يعادلها) بقدرة 24 فولت تيار مستمر. يحمل كابل التوسعة 6ES7368 ناقل الاتصالات بلوحة الكترونية معززة ولكن ليس مصدر طاقة الحامل 24 فولت. تستمد جميع الوحدات الموجودة في حامل التوسيع إمدادها من مصدر طاقة الحامل المحلي. يؤدي حذف مصدر طاقة رف التوسيع إلى منع تشغيل أي وحدة في هذا الحامل.
س 4: ما هي أعراض كابل التوسعة 6ES7368-3BB01-0AA0 الفاشل أو المنفصل؟
تولد وحدة المعالجة المركزية S7-300 أخطاء تكوين الأجهزة في تشخيصات الخطوة 7 عندما لا يمكن الوصول إلى وحدات حامل التوسيع - أخطاء لم يتم العثور على الوحدة، أو أخطاء اتصال الحامل، أو إدخالات BUS_DF (اضطراب الناقل) في المخزن المؤقت التشخيصي لوحدة المعالجة المركزية. تنتقل كافة عمليات الإدخال/الإخراج الموجودة في حامل التوسيع المتأثر إلى الإعدادات الافتراضية لحالة فشل وحدة المعالجة المركزية (عادةً ما يتم إلغاء تنشيط المخرجات). عادةً ما تؤدي إعادة توصيل الكابل أو استبداله وإجراء إعادة تشغيل وحدة المعالجة المركزية إلى استعادة التشغيل على الفور.
