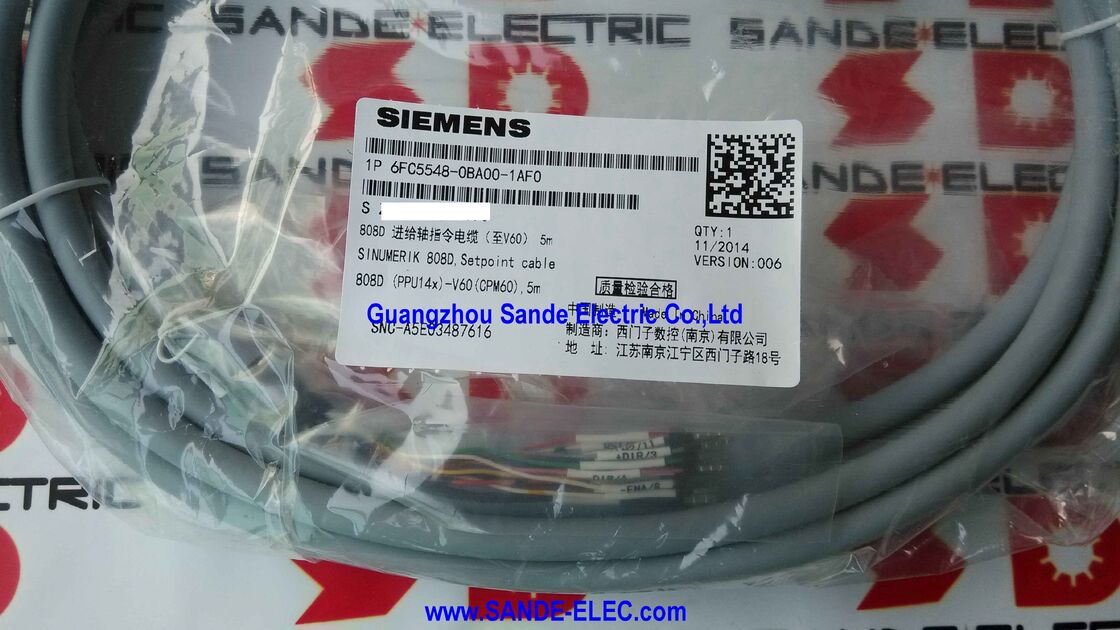

6FC5548-0BA00-1AF0 هو كبل نقطة ضبط محور التغذية بطول 5 أمتار الذي يربط SINUMERIK 808D PPU14X (وحدة معالجة اللوحة، متغير 14x) بوحدة الطاقة التي يتم التحكم فيها SINAMICS V60 CPM60.1 - وحدة القيادة لمحاور التغذية المؤازرة CNC الخاصة بالأداة الآلية. يشكل هذا الكابل رابط الأوامر والتعليقات بين دماغ 808D CNC ومحرك سيرفو V60، مما يتيح التحكم في موضع الحلقة المغلقة لمحاور الدوران والطحن والطحن.
تعد واجهة PPU14X-to-CPM60.1 هي اتصال الأجهزة الأساسي في كل أداة آلة SINUMERIK 808D المبنية حول منصة مؤازرة SINAMICS V60 - بدون كابل نقطة الضبط، لا يوجد اتصال أوامر بين CNC ومحرك الأقراص.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | 6FC5548-0BA00-1AF0 |
| طول | 5 م |
| نظام | سينومريك 808D |
| المراقب المالي | وحدة معالجة اللوحة PPU14X |
| وحدة القيادة | سيناميكس V60 CPM60.1 |
| مسلسل | اتصال الحركة لـ 808D |
يحتل 6FC5548-0BA00-1AF0 موضعًا محددًا في اتصال نظام 808D:
تحول تكوين الجهاز:تتطلب مخرطة CNC ذات المحورين كابلين لنقطة الضبط (واحد لكل محور — X وZ) بالإضافة إلى كابل نقطة الضبط للمغزل. يقوم كل 6FC5548-0BA00-1AF0 بتوصيل مخرج محور PPU14X واحد بوحدة محرك CPM60.1 واحدة.
تكوين آلة الطحن:تتطلب آلة التفريز CNC ثلاثية المحاور ثلاثة كابلات محددة (X، Y، Z) بالإضافة إلى وصلة المغزل. يربط كل كابل محوره بشكل مستقل.
تم تصميم البنية المتكاملة لـ 808D - وحدة PPU واحدة، وV60 CPM60.1 فردية لكل محور، وكابلات نقطة ضبط MOTION-CONNECT - للتشغيل المباشر: يتم إنهاء كل كابل مسبقًا للاتصال المباشر بالقابس بين مكونات PPU وV60 المتطابقة.
آلات الخراطة SINUMERIK 808D:مخارط CNC التي تستخدم محركات SINAMICS V60 للمحاور X (الشريحة المتقاطعة) وZ (الحامل) - يتطلب كل محور كابل نقطة ضبط 6FC5548-0BA00-1AF0 واحد.
آلات الطحن SINUMERIK 808D:مراكز التصنيع باستخدام الحاسب الآلي مع محاور X وY وZ التي تعتمد على SINAMICS V60 باستخدام نفس نوع الكابل لكل محور.
إنتاج آلة التصنيع باستخدام الحاسب الآلي OEM:يقوم مصنعو الأدوات الآلية ببناء آلات SINUMERIK 808D جديدة - يعد كبل نقطة الضبط مكونًا قياسيًا لقائمة مكونات الصنف (BOM) لكل جهاز مزود بوحدة تحكم PPU14X.
صيانة نظام محرك 808D:استبدال كابلات نقطة الضبط لأجهزة SINUMERIK 808D المثبتة - عندما يحدث خطأ في الكابل الأصلي أو يتلف أثناء أعمال الصيانة.
Q1: كم عدد الكابلات 6FC5548-0BA00-1AF0 التي تتطلبها الأداة الآلية SINUMERIK 808D؟
كابل واحد لكل محور تغذية CNC - تحتاج آلة الخراطة ذات المحورين إلى كابلين، وتحتاج آلة الطحن ثلاثية المحاور إلى ثلاثة. يربط كل كابل مخرج محور PPU14X بوحدة محرك SINAMICS V60 CPM60.1 واحدة. نقطة ضبط عمود الدوران (6FC5548-0BA05) عبارة عن كبل منفصل يتم طلبه بشكل إضافي إذا كان الجهاز مزودًا بمحرك دوران CNC.
س2: ماذا يحدث للتحكم في موضع المحور في حالة فشل كابل نقطة الضبط 6FC5548-0BA00-1AF0؟
يقطع كبل نقطة الضبط الفاشل مسار أمر السرعة بين PPU ومحرك V60. يفقد المحور المتأثر التحكم في السرعة - يقوم SINUMERIK 808D بإنشاء إنذار لخطأ اتصال محرك الأقراص لهذا المحور، ولن يستجيب المحور لأوامر الموضع. تبدأ الآلة في إيقاف الأمان (تمكين المؤازرة من الإزالة عبر جميع المحاور) لمنع الحركة غير المنضبطة.
Q3: هل 6FC5548-0BA00-1AF0 متوافق مع SINAMICS V70 أم V60 فقط؟
تم تحديد سلسلة 6FC5548-0BA00 لـ SINAMICS V60 CPM60.1 - عائلة محرك محور التغذية 808D الأصلية. يستخدم SINAMICS V70 (نظام القيادة اللاحق المستخدم مع SINUMERIK 808D ADVANCED) نوع كبل نقطة ضبط مختلف (سلسلة 6FC5548-0BA20). تأكد من تثبيت منصة محرك الأقراص قبل طلب الكابل البديل.
س 4: ما هي الاحتياطات المطبقة عند استبدال 6FC5548-0BA00-1AF0 على جهاز حي؟
يجب إيقاف تشغيل محركات الأقراص 808D PPU وV60 بالكامل قبل فصل كابلات نقطة الضبط أو إعادة توصيلها. تحمل موصلات الواجهة كلاً من جهد الإشارة والطاقة المنطقية - يمكن أن يؤدي التوصيل أو الانفصال تحت الطاقة إلى إتلاف دوائر واجهة محور PPU أو مرحلة إدخال V60. قم بإيقاف تشغيل النظام، واسمح للمكثفات بالتفريغ، ثم قم بتبديل الكابل قبل تشغيله احتياطيًا والتحقق من وظيفة المحور.
