كابل محرك المؤازرة
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FC5548-0BA05-1AF0 |

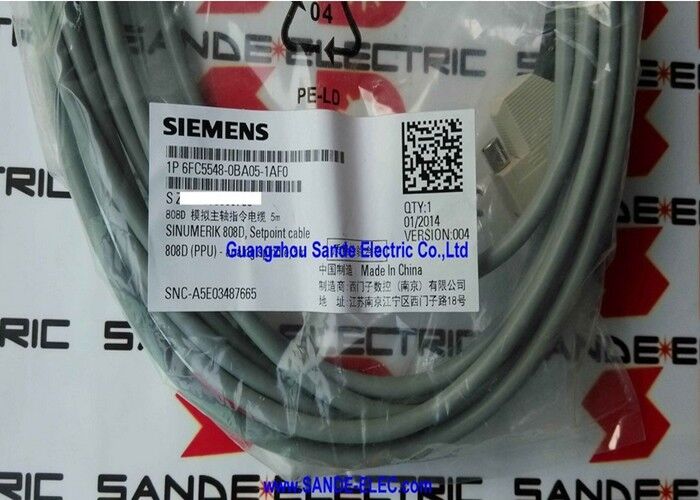

The 6FC5548-0BA05-1AF0 is the 5-metre spindle setpoint cable for the SINUMERIK 808D CNC system — the pre-terminated cable connecting the PPU's (Panel Processing Unit) analog spindle output interface to the spindle drive unitهذا الكابل يحمل إشارة السرعة التناظرية وإشارات التحكم التي تدير محرك الدوران،مما يجعلها عنصر أساسي في حلقة التحكم في سرعة الغزل في كل تركيب آلة SINUMERIK 808D.
The "BA05" cable type designation identifies this as the spindle connection variant — distinct from the feed axis setpoint cable (BA00) which connects to SINAMICS V60 drives for the controlled axis positions.
| المعلم | القيمة |
|---|---|
| رقم الجزء | 6FC5548-0BA05-1AF0 |
| الطول | 5 م |
| النظام | (سينومريك 808 دي) |
| الاتصال | محور PPU التناظري → محرك محور |
| محركات الأقراص المتوافقة | محولات سيمنز / محركات الطرف الثالث مع مدخلات تناظرية |
| السلسلة | دعوة للاتصال لـ 808D |
يربط كابل نقطة تعيين الغزل الواجهة التناظرية للغزل في وحدة تحكم سينيومريك 808D إلى مدخل الأوامر التناظرية في محرك الغزل:
± 10 فولت نقطة ضبط السرعة التناظرية:أجهزة التحكم بالبرمجيات الحاسوبية PPU تصدر جهدًا تشبيهًا بنسبة ± 10 فولت متناسبًا مع سرعة الغزل المطلوبة جهد إيجابي للدوران إلى الأمام ، سلبي للدوران إلى الوراء.هذه هي إشارة قيادة السرعة الأساسية إلى محول الغزل.
تمكين وإطلاق إشارات:الإشارات الرقمية من CNC إلى المحرك spindle enable (الإذن للقيام بالعمل على المحرك) ، أوامر الاتجاه (في اتجاه عقارب الساعة / ضد عقارب الساعة) ،وإشارات التحكم الأخرى التي تنسق حالة مشغل CNC مع حالة مكبر المحرك.
حالة القيادة وإشارات الخطأ:إشارات العودة من محرك الدوران إلى وحدة التحكم المركزية (PPU)
مراكز التشغيل الحاسوبي (السلسلة):محولات CNC مجهزة بـ SINUMERIK 808D مع محولات محولات محولات يتم التحكم فيها الكابل المحدد يوفر أمر السرعة من PPU 808D المدور إلى محرك المحول.
آلات طحن CNC:آلات طحن عمودية وأفقية مع SINUMERIK 808D طحن PPU التحكم في محرك الفولاذ من خلال عاكس.
أدوات آلة:Existing machine tools with functional spindle drives being retrofitted to SINUMERIK 808D CNC control — the analog spindle interface and this cable maintain compatibility with the original spindle drive's analog command input.
آلات تدريب CNC:مراكز التعليم والتدريب المهني التي تستخدم SINUMERIK 808D كجهاز تدريب CNC عادة ما تكون آلات التدوير أو الطحن البسيطة حيث تكفي واجهة الغزل التناظرية.
السؤال 1: ما هو الفرق بين كابل العجلة BA05 وكابل محور التغذية BA00 لـ SINUMERIK 808D؟
6FC5548-0BA05 يربط واجهة الفوهة التناظرية لـ PPU بدفع الفوهة مع مدخلات تناظرية (± 10V معدل ضبط السرعة). 6FC5548-0BA00 يربط PPU بـ SINAMICS V60 CPM60.1 وحدة طاقة مُتحكم فيها لـ محاور تغذية الخدمةكلاهما كابلات إعداد لنفس النظام 808D ولكنه يخدم أنواع محركات مختلفة واتصالات مادية مختلفة على PPU.
س2: هل يمكن استخدام 6FC5548-0BA05-1AF0 مع أي علامة تجارية للفولاذ، أو فقط شركة سيمنز؟
تم تصميم الكابل لأي عاكس أو محرك مع مدخل مرجعية سرعة نمطية ± 10 فولتSINAMICS G) و محولات الطرف الثالث من أي الشركة المصنعة جميعها تقبل هذا المعيار المدخلتأكد من أن محرك الدفع المستهدف يقبل مدخلًا تناظريًا بقوة ± 10 فولت وتحقق من التوافق بين الاتصال والمحطة من وثائق الأسلاك في المحرك.
س3: ما هي الإشارات التي يحملها كابل نقطة الإعداد في الغزل بالإضافة إلى مرجع السرعة ± 10 فولت؟
وبالإضافة إلى الإشارة التناظرية للسرعة ± 10 فولت ، يحمل كابل نقطة ضبط الغزل إشارات تشغيل واتجاه رقمية (من PPU إلى المحرك) وإشارات ردود فعل بما في ذلك استعداد المحرك ، حالة العيب ،ومخرجات السرعة (من المحرك إلى PPU). The exact signal assignment is defined in the SINUMERIK 808D connection manual — always verify the spindle drive's interface wiring against the 808D documentation for correct signal assignment at the drive's terminal block.
السؤال 4: هل يتم إيقاف الكابل مسبقاً في كلا الطرفين لتركيب SINUMERIK 808D؟
يتم إغلاق نهاية PPU من 6FC5548-0BA05 مسبقًا بالمتصل الذي يلتصق مباشرةً بمقبض واجهة الغزل في PPU 808D ٪ تركيب التوصيل المباشر.تنتهي نهاية محرك الغزل بالمتصل المناسب أو الأسلاك الطائرة للاتصال بمحطات الدخول والخروج التناظرية والرقمية في المحركتأكيد تنسيق نهاية المحرك من وثائق المنتج قبل التثبيت.
