كابل محرك المؤازرة
>
|
| مكان المنشأ | سلوفاكيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FX5002-2EQ10-1BA0 |

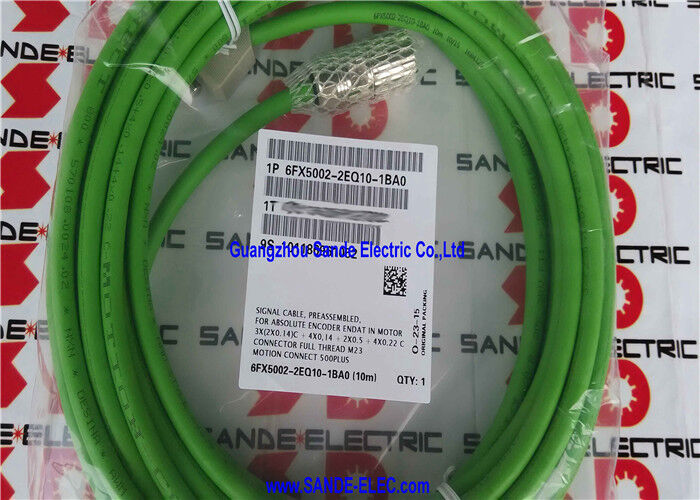

الـ 6FX5002-2EQ10-1BA0 هو كابل إشارة الترميز المطلق الذي تم تجميعه مسبقًا بطول 10 أمتار من سلسلة MOTION-CONNECT 500 من شركة سيمنزتغطي معظم مسافات تشغيل الكابلات القياسية من خزانة المحرك إلى المحرك في تطبيقات الخدمة الصناعيةيتناسب طول 10 مترا مع أدوات الماكينة CNC النموذجية ومرافق الأتمتة الصناعية حيث يتم وضع خزانات المحركات على مسافات فاصل قياسية من محاور الماكينة.
مدرجة في عائلة منتجات سيمنز MC / HP - كابلات GMC (تحكم الحركة / الأداء العالي ، التحكم العام في الحركة) ،6FX5002-2EQ10-1BA0 هو كابل الترميز المحدد لـ SINAMICS S120 وأنظمة المحركات ذات الصلة التي تستخدم محركات SIMOTICS الخدمية المجهزة بترميز مطلق في تكوينات توجيه الكابلات الثابتة.
| المعلم | القيمة |
|---|---|
| الطول | 10 م |
| موصلات | 3×(2×0.14mm2) C + 4×0.14 + 2×0.5 + 4×0.23 |
| القطر الخارجي | 9.9ملم |
| تصنيف الجهد | 30 فولت |
| أجهزة الاتصال | M23 الخيط الكامل + 25 دبوس Sub-D |
| السلسلة | القرار 500 |
| المعيار | UL/CSA، DESINA |
| مجموعة الكابلات | ماك/إتش بي كابلات جي إم سي |
"MC / HP - كابلات GMC" يحدد 6FX5002-2EQ10-1BA0 داخل عائلة منتجات كابلات تحكم الحركة / عالية الأداء من Siemens لمراقبة الحركة العامة:
الـ MC/HP:التحكم في الحركة / الأداء العالي فئة الكابلات لنظام تحريك سيناميكس و كابلات الإشارة.
GMC (تحكم الحركة العامة):عائلة الكابلات الفرعية التي تغطي SINAMICS S120 ، S110 ، ومنصات التحكم في الحركة ذات الصلة ، وتشمل كل من كابلات الطاقة والإشارة لنظام الكابلات الكامل SINAMICS.
SINAMICS S120 ردود فعل عن موقع المحور المباشر:مراكز معالجة CNC ومراكز التدوير وأجهزة الطحن باستخدام SINAMICS S120 مع محركات SIMOTICS المحددة المطلقة
بيئات إنتاج أدوات الماكينة الحاسوبية:منشآت CNC الإنتاج حيث القضاء على دورات توجيه المحور عند بدء التشغيل يقلل من وقت الماكينة غير الإنتاجية كل محور مع ردود فعل مكيف مطلق يتجنب رحلته المرجعية في كل دورة طاقة.
تحديد المواقع من خلال أجهزة الأتمتة الصناعيةتحديد المواقع بمراقبة SINAMICS في التجميع الآلي، معالجة المواد،والأتمتة الدقيقة حيث يسهل الاحتفاظ بالموقع المطلق من خلال حوادث إيقاف التشغيل إدارة حالة جهاز التحكم.
أدوات آلة:استبدال كابلات التشفير المطلقة في الآلات التي تخضع لتحديثات نظام SINAMICS أو نظام التشفير
السؤال 1: لماذا يحتوي كابل 6FX5002-2EQ10 على مزيد من الموصلات من كابل الحل؟
الحل (3 أزواج إشارة + إمدادات = 8 موصلات) هو جهاز تشبيه يتطلب فقط الإثارة وقنوات الصينوس / كوسينوس.المكشف المطلق مع واجهة EnDat هو جهاز رقمي يتواصل بروتوكول سلسلة يتطلب ساعة مخصصة، والبيانات، وتمكين أزواج الإشارات جنبا إلى جنب مع مسارات التناظرية عالية الدقة وإمدادات المشفر.مما أدى إلى تصميم 16 موصل للكابل EQ10 مقابل12 موصل في كابلات تشفير أبسط
س2: كيف تختلف 10m (6FX5002-2EQ10-1BA0) و 15m (6FX5002-2EQ10-1BF0) في التطبيق؟
كل من الكابلات متطابقة في المواصفات نفس الموصلات والقطر والموصلات والامتثال للمعايير. الطول هو الفرق الوحيد: 10m لخطوط الكابلات داخل 10m،15 متراً للطرق التي تتراوح بين 10 و15 متراًقياس مسار التوجيه الفعلي واختيار الطول المناسب. استخدام كابل 15 متر حيث 10 متر كافية يخلق الكابل الزائد الذي يجب إدارته في التثبيت.
س3: ما هو الحد الأقصى لطول الكابلات لتغذية المزيف EnDat في أنظمة SINAMICS؟
توضح وثائق SINAMICS S120 SMC20 الحد الأقصى لطول كابل الترميز لترميزات EnDat المطلقة. EnDat هو بروتوكول متزامن مع الساعةتأخير خطوط النقل و سعة الكابلات تؤثر على هامش التوقيتتحدد شركة سيمنز الحد الأقصى لطول الكابل لضمان نقل البيانات الموثوق به. كل من الاختلافات 10m و 15m ضمن مواصفات الطول الأقصى النموذجية.تأكيد لمعدلات ساعة ENDat المحددة من وثائق SMC20.
السؤال 4: هل 6FX5002-2EQ10-1BA0 متوافق مع ملفات تشفير SSI المطلقة بالإضافة إلى EnDat؟
تم تصميم بنية كابل 6FX5002-2EQ10 (عدة الموصلات ، والدرع ، والمتصل) لمواجهة مكشف مطلق (EnDat) الخاصة بمحركات SIMOTICS مع مكشفات مطلقة متكاملة.يستخدم ملفات تشفير SSI بروتوكول واجهة مختلف وقد يكون لها تعيينات دبوس مختلفة الكابل 2EQ10 غير متوافق تلقائيًا مع أنواع ملفات تشفير SSIبالنسبة لربطات مكيفات SSI، تأكد من وثائق واجهة المكيف المحدد نوع كابل MOTION-CONNECT الذي يتم تطبيقه.
