كابل محرك المؤازرة
>
|
| مكان المنشأ | سلوفاكيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FX5002-2EQ10-1BF0 |

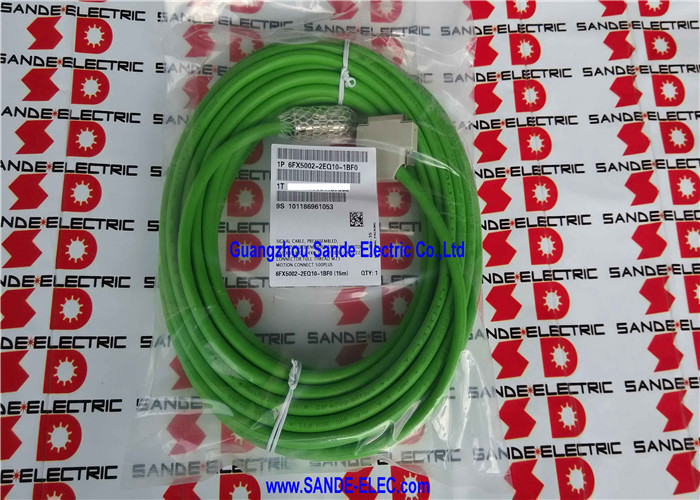

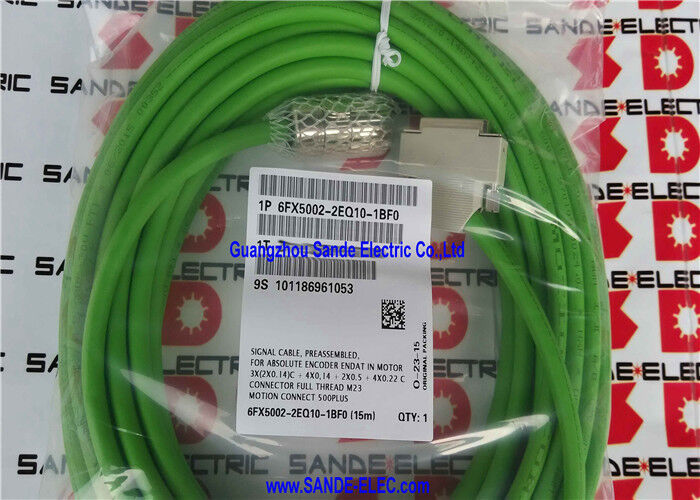

The 6FX5002-2EQ10-1BF0 is a 15-metre pre-assembled signal cable from Siemens' MOTION-CONNECT 500 Basic Line — the fixed-installation cable for connecting the absolute encoder integrated in SIMOTICS servo motors to the SINAMICS drive's encoder input interfaceطول 15m يخدم تركيبات محرك القيادة على مسافة متوسطة حيث يقع محرك الخدمة على بعد حوالي 12-15 متر من خزانة المحرك عن طريق توجيه الكابل الثابت.
يحدد تسمية MOTION-CONNECT 500 هذا على أنه كابل خط أساسي مصمم لتركيب ثابت (ثابت) أو ثابت بشكل رئيسي ، وليس لخدمة خط الكابل المستمر.كابلات MOTION-CONNECT 500 تمثل الخيار الأكثر فعالية من حيث التكلفة لتركيبات الخدمة حيث لا يخضع طريق الكابلات للانحناء المتكرر.
| المعلم | القيمة |
|---|---|
| الطول | 15 متر |
| موصلات | 3×(2×0.14mm2) C + 4×0.14 + 2×0.5 + 4×0.23 |
| القطر الخارجي | 9.9ملم |
| تصنيف الجهد | 30 فولت |
| أجهزة الاتصال | M23 الخيط الكامل + 25 دبوس Sub-D |
| السلسلة | القرار 500 |
| المعيار | UL/CSA، DESINA |
يوفر مكشف مطلق متكامل في المحرك معلومات كاملة عن الموقع ️ زاوية العمود في فترة دورة واحدة للأنواع ذات الدورة الواحدة ، بالإضافة إلى عدد الدورات المتراكمة للنسخ ذات الدورات المتعددة.على عكس المشفرات الإضافية التي تحسب النبضات من علامة مرجعية، يحافظ المشفّر المطلق على بيانات الموقع حتى بعد انقطاع الطاقة.
كابل 6FX5002-2EQ10 يخدمانتهىالواجهة
قناة الاتصال المتسلسلة (3 × 2 × 0.14mm2 أزواج):بروتوكول EnDat ينقل بيانات الموقع المطلق في اتجاهين على أزواج إشارات التفاضلالترميز يستجيب ببيانات الموقع والمعلومات التشخيصية.
الموصلات المساعدة (4 × 0.14mm2):إشارات إضافية وخطوط اتصالات خاصة بالدافع لتحديد مكيف، وقراءة التشخيص، ومراقبة الحرارة.
موصلات التغذية (2×0.5mm2):إمدادات الطاقة لإلكترونيات الترميز داخل المحرك يتطلب الترميز 5 فولت DC في التيار المنخفض ، يتم توفيره من خلال الموصلات 0.5mm2.
موصلات مسار عالية الدقة (4 × 0.23mm2):قنوات إشارة إضافية لمتابعات الموقع عالية الدقة توفر دقة زاوية أكثر من دقة القناة المتسلسلة.
SINAMICS S120 مع SMC20 أو واجهة مكيف داخلي:مراكز التصنيع CNC و محركات الحركة الصناعية التي تستخدم SINAMICS S120 مع ردود فعل الكودر المطلقة للعملية المحورية المباشرة الخالية من التوجيه
محركات المحركات CNC SINUMERIK:محاور أدوات الآلة التي يتم التحكم بها من قبل SINUMERIK حيث يتوافق كابل 15 متر من خزانة المحرك إلى المحرك مع التخطيط المادي للآلة.
تحديد المواقع عالية الدقة:محاور الخدمة التي تتطلب الاحتفاظ بالموضع المطلق من خلال إيقاف التشغيل
س1: ما هي أقصى مسافة عبور لقطة الكابل MOTION-CONNECT 500 و متى يجب استخدام 800PLUS بدلاً من ذلك؟
يتم اختبار كابلات MOTION-CONNECT 500 لقطع خطوط الكابلات لمسافات تصل إلى 5 أمتار.مطلوب معادلة الخط الديناميكي MOTION-CONNECT 800PLUS (6FX8002-2EQ10)بالنسبة للتركيبات الثابتة أو البطيئة الحركة في حدود 5 أمتار ، فإن MOTION-CONNECT 500 مناسبة من الناحية التقنية والتجارية.
السؤال 2: ما هي ميزة ردود الفعل الكاملة للمثبت مقابل المثبت التدريجي لمحاور خدمة CNC؟
يحتفظ مكشف مطلق ببيانات موقع العمود من خلال دورات الطاقة المحرك SINAMICS يعرف موقع المحور الدقيق على الفور عند تشغيل.تتطلب حركة توجيه مرجعية قبل أن يتمكن المحور من العمل في وضع التحكم بالموقفمحاور التشفير المطلقة تُزيل دورة إشراك الشركة، مما يقلل من وقت إعداد الجهاز، وهو أمر مهم بشكل خاص في الآلات متعددة المحاور حيث يجب أن تكون جميع المحاور في مكانها قبل بدء الإنتاج.
السؤال 3: ما هي وحدة واجهة ترميز SINAMICS التي تتصل بكابلات 6FX5002-2EQ10؟
يرتبط رابط Sub-D ذو 25 دبوسًا بإدخال مكيف وحدة استشعار SINAMICS S120 SMC20. يقوم SMC20 بمعالجة بيانات الموقف المطلق EnDat ويطعمه إلى جهاز التحكم في المحرك SINAMICS.بدلاً من ذلك، بعض وحدات المحرك SINAMICS S120 لديها مدخل مشفر متكامل يقبل نفس واجهة Sub-D ذات 25 نقطة.تأكيد من وثائق تكوين الأجهزة SINAMICS S120 ما هي وحدة واجهة تنطبق على تكوين محرك الأقراص المحددة.
السؤال 4: هل يمكن لـ 6FX5002-2EQ10-1BF0 (15m) استبدال كابل أقصر في نفس التركيب؟
فقط إذا كان يمكن توجيه الكابل الأطول دون انتهاك متطلبات نصف قطر الانحناء الأدنى ودون إنشاء كابل فائض ملفوف يخلق حلقة هوائية EMC. في معظم الحالات،اختيار طول الكابل الصحيح للتركيب أفضل من توجيه كابل أطول مع فائضإذا تم تثبيت كابل طوله 15 متراً بالفعل ويحتاج إلى استبدال، تأكد من أن الطريق لا يزال يتسع لطول 15 متراً قبل الطلب.
