كابل محرك المؤازرة
>
|
| مكان المنشأ | سلوفاكيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FX8002-2CA31-1BA0 |

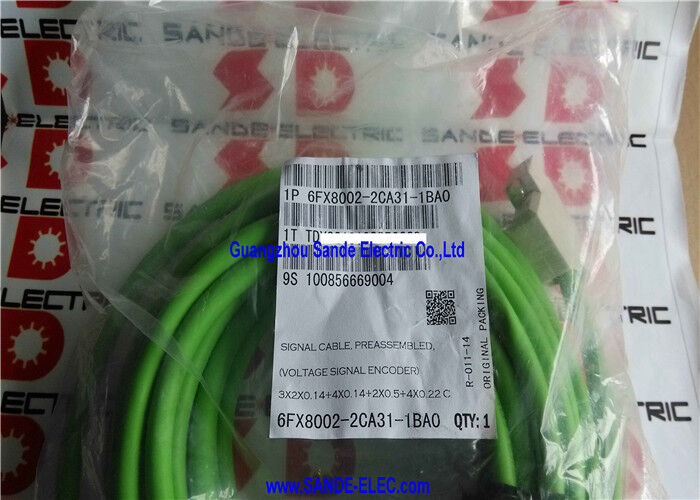

The 6FX8002-2CA31-1BA0 is a 10-metre pre-assembled signal cable from Siemens' MOTION-CONNECT 800PLUS range — designed for the specific combination of incremental encoder (ABR) and C/D commutation tracks integrated into a single motor-mounted encoder assembly.
يختلف هذا النوع من الكابلات عن كابلات التشفير الإضافية القياسية وكابلات الحل بطريقة مهمة واحدة: فهو يحمل موصلات إضافية (4 × 0.22mm2) للمسارات التبديلية C / D التي يوفرها مكيف المحرك إلى جانب إشارات ABR الإضافية القياسية. This combined feedback in one cable is characteristic of specific SIMOTICS motor configurations where the encoder assembly provides both incremental position counting and commutation data from a single connector.
| المعلم | القيمة |
|---|---|
| الطول | 10 م |
| موصلات | 3×(2×0.14mm2) C + 4×0.14 + 2×0.5 + 4×0.22 |
| قطر الخارجي (Dmax) | 9.8ملم |
| أجهزة الاتصال | M23 الخيط الكامل + 25 دبوس Sub-D |
| السلسلة | التوصية 800PLUS |
| المعيار | UL/CSA، DESINA |
| النوع | قابل للتعقب |
السمة المميزة لـ 6FX8002-2CA31 مقارنةً بكابلات التشفير الأبسط هي مجموعة الموصلات 4 × 0.22mm2 للمسارات C / D:
المسارات الإضافية القياسية (ABR):3×(2×0.14mm2) الأزواج الملتوية تحمل المكشف الإضافي القياسي A ، B ،وإشارات التفاضل R (المرجعية) توفير حساب الموقف النسبي (مربع A / B) ومرجعة واحدة لكل ثورة (R)هذه موجودة في كل كابلات ردود الفعل
مسارات التحويل C/D:يحمل موصلات 4 × 0.22mm2 إشارات المسار C و D إشارات سينوسويدية ذات دقة أقل تمتد إلى فترة كهربائية كاملة لكل زوج من أعمدة المحرك بدلاً من كل ثورة في العمود.توفر هذه الإشارات معلومات التبديل اللازمة لتحديد الزاوية الكهربائية الأولية للدوار عند بدء التشغيل دون جهاز استشعار التبديل منفصل.
لماذا المسارات C / D مهمة لمحركات الخدمة المزامنة:المحركات المزامنة المغناطيسية الدائمة تتطلب معرفة دقيقة من زاوية الدوار الكهربائية لتوليد عزم دوران صحيح من دورة الطاقة الأولى.يجب على محرك الأقراص أن يؤدي تسلسل تعقب أو العثور على القطب في كل بدءمع مسارات التبديل C / D من المشفر ، يعرف المحرك الزاوية الكهربائية الأولية على الفور مما يتيح التحكم المباشر في عزم الدوران من دورة PWM الأولى.
محاور تغذية أدوات الآلات الحاسوبية الحاسوبية مع محركات تشفير مجتمعة:محاور تغذية مدفوعة بواسطة SINAMICS S120 في مراكز التصنيع ومراكز التحويل وأجهزة الطحن باستخدام محركات SIMOTICS servo مع مكيفات مسار C / D متكاملة.
تحديد المواقع عالية الديناميكية:محاور الخدمة التي تتطلب عزم دوران فوري من بدء التشغيل دون تسلسل العثور على القطب ✓ مسارات التحويل C / D تمكن من التحكم في عزم دوران بدون تأخير ، وهو أمر مهم بالنسبة لمحاور التسارع السريع.
تعديل آلة CNC:كابلات ردود فعل مكيفات استبدال على آلات مع محركات SIMOTICS التي تتضمن مكيفات C / D للمسار
س1: ما هي وحدة سيناميكس التي تتواصل مع مسارات ترميز C / D في 6FX8002-2CA31؟
وحدة SINAMICS S120 SMC20 Sensor Module هي واجهة SINAMICS التي تعالج إشارات الترميز الإضافية مع مسارات التحويل C / D.25 دبوس Sub-D رابط من 6FX8002-2CA31-1BA0 الزملاء مع SMC20 ملف إدخال المشفر. The SMC20 uses the ABR signals for position counting and the C/D signals for initial commutation — confirm from the SINAMICS S120 hardware documentation that the SMC20 is the correct module for the specific motor encoder type.
س2: ما هو الفرق بين 6FX8002-2CA31 (مسارات C / D) و 6FX8002-2CF02 (محلول) ؟
يشترك كلاهما في نفس نطاق القطر الخارجي ومواصفات MOTION-CONNECT 800PLUS ، ولكنه يحمل إشارات ردود فعل مختلفة بشكل أساسي.6FX8002-2CA31 يحمل إشارات ترميز إضافية (رباعية رقمية + C / D sinusoidal) للمحركات ذات ترميزات إضافية بصرية أو مغناطيسية. 6FX8002-2CF02 يحمل إشارات الحل (التحفيز والرد الجانبي المتردد) للمحركات مع محولات وضع الحل. يحدد جهاز التغذية الراجعة للمحرك نوع الكابل المطلوب.
س3: كيف يتعلق حجم موصل C / D 4 × 0.22mm2 بنوع الإشارة؟
إشارات المسار C/D هي عبارة عن فولتات سينوسويدية منخفضة التردد عادةً ما تكون بضعة فولتات على تردد متناسب مع سرعة العمود ولكن مع فترة كهربائية واحدة لكل زوج قطب.22mm2 الموصلات توفر قطعًا عرضيًا كافًا لمستويات تيار الإشارة المعنية. Individual shielding on these pairs (confirmed by the "C" designation) isolates the C/D signals from the higher-frequency ABR track signals in the same cable bundle — preventing high-frequency crosstalk from the encoder's ABR channels into the slower C/D channels.
السؤال 4: هل يتطلب 6FX8002-2CA31-1BA0 أي مسافة محددة بين خطوط الكابلات من كابلات الطاقة؟
يجب أن يتم توجيه كابلات إشارة الترميز والحل في قسم سلك الإشارة في مسار الكابل ، منفصلة عن كابلات طاقة المحرك. Routing the 6FX8002-2CA31-1BA0 directly adjacent to a motor power cable introduces switching transient interference into the encoder signal conductors — potentially causing encoder counting errors or alarm conditions in the SINAMICS driveاتبع الممارسة القياسية لفصل أسلاك خطوط الكابلات: كابلات الإشارة على جانب واحد ، كابلات الطاقة على الجانب الآخر ، منفصلة عن طريق قسم.
