كابل محرك المؤازرة
>
|
| مكان المنشأ | سلوفاكيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FX8002-2CF02-1AE0 |

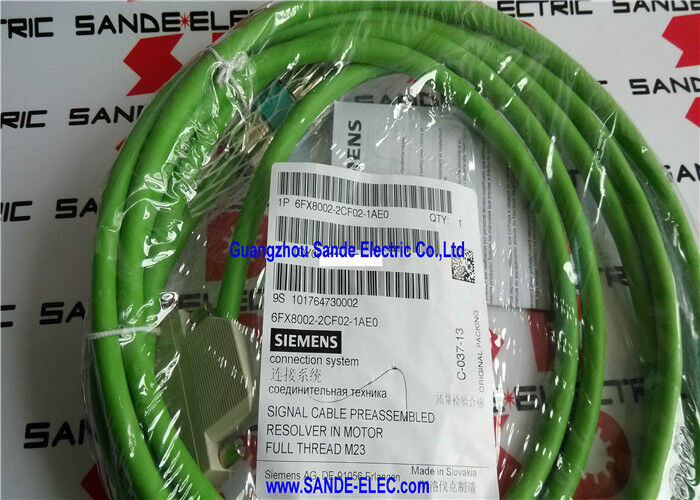

6FX8002-2CF02-1AE0 هو البديل الذي يبلغ طوله 4 أمتار من كبل الإشارة المُجمَّع مسبقًا MOTION-CONNECT 800PLUS من Siemens - كبل المسافة المدمجة لتركيبات المحرك حيث يوجد محرك سيرفو بالقرب من خزانة محرك SINAMICS. عند 4 أمتار، يخدم هذا الكابل التوصيلات داخل الخزانة، ومحاور الآلة القصيرة، ومراكز التصنيع المدمجة حيث يكون المحرك والمحرك في متناول اليد.
يحمل الكابل دائرة ردود فعل محلل كاملة بين المحرك ووحدة استشعار SINAMICS SMC10 أو واجهة محلل مكافئة: مصدر الإثارة من محرك الأقراص إلى محلل، وإشارات موضع الجيب/جيب التمام التناظرية من محلل العودة إلى محرك الأقراص.
| المعلمة | قيمة |
|---|---|
| طول | 4 م |
| الموصلات | 3×(2×0.14 ملم²) ج + 4×0.14 + 2×0.5 |
| القطر الخارجي | 9.2 ملم |
| الموصلات | M23 خيط كامل + 25 دبوس فرعي |
| مسلسل | موشن كونيكت 800 بلس |
| معيار | أول / وكالة الفضاء الكندية، ديسينا |
| يكتب | يمكن تتبعه |
على الرغم من طوله القصير البالغ 4 أمتار، فإن جهاز 6FX8002-2CF02-1AE0 يحمل مواصفات MOTION-CONNECT 800PLUS الكاملة:
القدرة المرنة المستمرة:تم تصنيف الكابل لخدمة مسار الكابل (سلسلة السحب) - تحافظ الموصلات المجدولة بدقة والغلاف الخارجي المرن من البولي يوريثان والبنية المقاومة للالتواء على سلامة الإشارة من خلال دورات الانحناء المستمرة.
تعزيز مقاومة الزيت:يضيف تصنيف 800PLUS مقاومة لزيوت القطع والسوائل الهيدروليكية بما يتجاوز المعيار MOTION-CONNECT 800 - مسارات كابل المحلل بالقرب من أسطح المحركات حيث يكون التعرض لسوائل الأدوات الآلية أمرًا شائعًا.
امتثال DESINA:تتوافق واجهة موصل M23 وترميز ألوان RAL مع معايير DESINA - مما يضمن اتساق الواجهة مع أجهزة محرك SINAMICS عبر أجيال المنتجات.
SINAMICS S120 مع SMC10 — التركيبات المدمجة:تكوينات محرك SINAMICS S120 باستخدام وحدة الاستشعار SMC10 للحصول على تعليقات حول موضع المحلل، حيث تكون مسافة المحرك إلى الخزانة في حدود 4 أمتار - وهو أمر شائع في مراكز التصنيع المدمجة ومعدات الاختبار المثبتة على مقاعد البدلاء.
المحركات المثبتة على خزانة SINAMICS:مواضع المحركات المؤازرة المجاورة مباشرة لخزانة التحكم - محركات المغزل الموجودة على مراكز تحويل CNC صغيرة، ومحركات محور التغذية على المطاحن المدمجة، والتركيبات المماثلة قصيرة المدى.
قطع غيار تشغيل ماكينة CNC:يعمل الكابل بطول 4 أمتار ككابل قياسي بطول التشغيل - وهو مفيد عندما يحتاج توجيه الكابل الفعلي إلى التقييم قبل طلب الطول الأطول المحدد.
س1: لماذا تختار 6FX8002-2CF02-1AE0 بدلاً من الطراز الأطول للتثبيت القصير؟
يؤدي استخدام الطول الصحيح إلى تجنب زيادة الكابلات في التثبيت - يؤدي الكابل الزائد الملفوف أو المربوط في علبة الكابلات إلى الحد الأدنى من انتهاكات نصف قطر الانحناء ويقلل من أداء EMC عن طريق إنشاء حلقة هوائي غير مقصودة. بالنسبة لطريق بطول 4 أمتار، فإن 6FX8002-2CF02-1AE0 هو الكابل المناسب. إضافة بدل التوجيه فقط: إذا كان المسار فعليًا 3.5 مترًا، فإن الكابل بطول 4 أمتار يكون مناسبًا؛ وإذا اقترب من 5 أمتار، يلزم الطول الأطول التالي.
س2: هل كابل المحلل قابل للتبديل بين متغيرات وحدة مستشعر SINAMICS المختلفة؟
تم تحديد 6FX8002-2CF02 لواجهة وحدة الاستشعار SMC10. تستخدم وحدات تعليقات SINAMICS الأخرى (SMC20، وSMC30، وDRIVE-CLiQ) أنواعًا مختلفة من الكابلات. كابل المحلل غير قابل للتبديل مع كابلات إشارة التشفير - تختلف كل من الموصلات المادية وتخصيصات الدبوس. تأكد من وثائق تكوين أجهزة SINAMICS S120 من أن مجموعة SMC10/المحلل تنطبق قبل تحديد هذا الكابل.
س 3: هل يؤثر طول الكابل على دقة قياس وحدة الحل في أنظمة SINAMICS؟
تعمل الكابلات الأطول على زيادة السعة الإجمالية وتحميل المقاومة على دوائر الإشارة والإثارة للمحلل. يؤدي طول الكابل الزائد إلى إضعاف سعة إشارة الجيب/جيب التمام التي تصل إلى مدخل ADC الخاص بـ SMC10. تحدد وثائق SMC10 الحد الأقصى لطول الكابل لنوع محلل محدد — يقع الكابل الذي يبلغ طوله 4 أمتار ضمن أي حد قياسي لطول كابل المحلل ويساهم في الحد الأدنى من تحميل الإشارة.
س 4: ما هو إنهاء التدريع المطلوب لـ 6FX8002-2CF02-1AE0؟
توفر الموصلات M23 وSub-D نهاية الدرع عند كلا الطرفين - تقوم أغطية الموصل بتأريض الدرع الإجمالي للكابل بإطار المحرك (نهاية M23) وبهيكل وحدة SMC10 (نهاية Sub-D). لا يلزم إنهاء درع المجال المنفصل. اتبع دليل التثبيت SINAMICS S120 للحصول على التوصيل الأرضي الصحيح للدرع في نهاية الوحدة.
