كابل محرك المؤازرة
>
|
| مكان المنشأ | سلوفاكيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FX8002-2CF02-1DA0 |

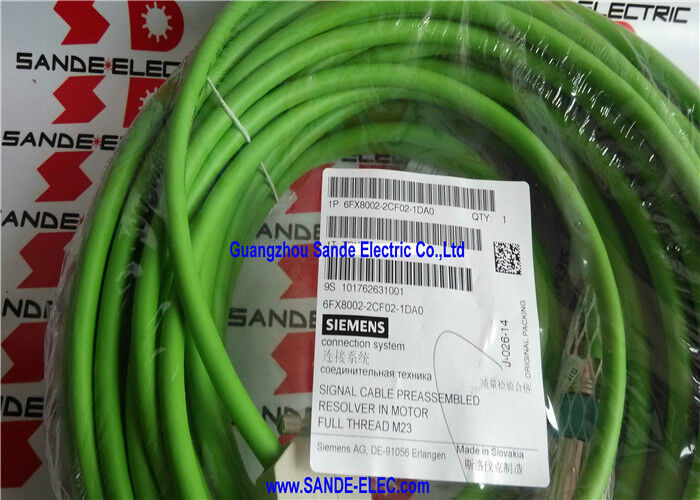

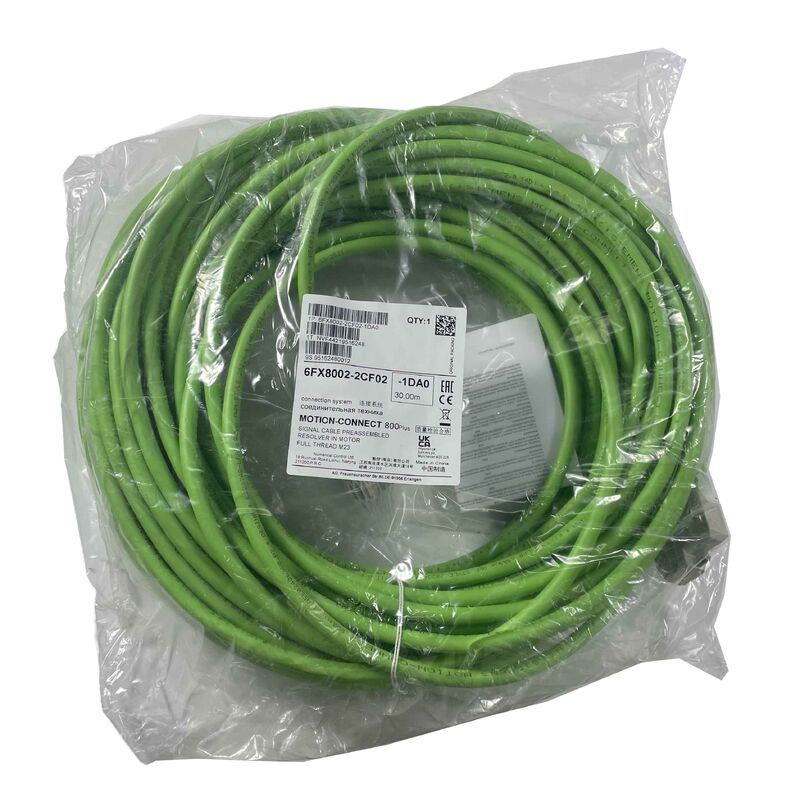

6FX8002-2CF02-1DA0 هو الاختلاف 30 متر من سيمنز MOTION-CONNECT 800PLUS كابل إشارة الحل المجمعة مسبقا لنظم SINAMICS servo drive.إنه يحمل نفس إشارات ردود الفعل للمحلول مثل الاختلاف 40m (6FX8002-2CF02-1EA0) مع تشكيل موصل متطابق، القطر الخارجي، ومواصفات الموصولات الفرق هو طول الكابل: 30m مقابل 40m.
طول 30m يخدم تركيبات محور الخدمة حيث يمتد طريق الكابلات من خزانة المحرك إلى محرّك الحل على طول 20-30 مترو محاور الأتمتة الصناعية مع خطوط كابلات مطولة تتطلب طول قياسي آخر أقل من 40 متر.
| المعلم | القيمة |
|---|---|
| الطول | 30 متر |
| موصلات | 3×(2×0.14mm2) C + 4×0.14 + 2×0.5 |
| قطر الخارجي (Dmax) | 9.2ملم |
| المرفق | M23 الخيط الكامل |
| السلسلة | التوصية 800PLUS |
| المعيار | UL/CSA، DESINA |
| النوع | قابل للسحب (سكة كابل) |
| التطبيق | ردود فعل SINAMICS resolver |
يضمن رابط M23 الكامل للخيوط على 6FX8002-2CF02-1DA0 اتصال ردود الفعل للمحلول في نهاية المحرك:
قفل الخيط الكامل:يشارك الارتباط المزدوج بالكامل في مصدر حل M23 على جانب المحرك بشكل كامل ، مما يوفر قفلًا ميكانيكيًا إيجابيًا يقاوم تخفيف الاهتزاز في خدمة آلة الآلة.ويمكن أن يعمل مرفق خيط جزئي أو مفصل سريع بشكل تدريجي من الاهتزازات المحرك، مما يتسبب في فقدان إشارة الحل المتقطع الذي يولد أخطاء رد فعل موقف غير منتظمة في محرك SINAMICS.
حماية الملكية الفكرية:يوفر مرفق M23 الكامل للخيوط الكاملة حماية IP67 في اتصال نهاية المحرك مما يمنع تلوث المبرد والشريحة من الوصول إلى جهات اتصال إشارة الحل.
الامتثال لـ DESINA:واجهة M23 الكاملة للخيوط هي معيار DESINA لترابطات ردود الفعل للمحلول على محركات SIMOTICS servo ومحركات ′′ تعيينات دبوس موحدة عبر أجيال SINAMICS.
محركات SINAMICS S120:كابلات إشارة الحل لتركيبات SINAMICS S120 باستخدام وحدة الاستشعار SMC10 applicable applicable to all servo motor configurations using resolver position feedback with the SINAMICS S120 platform.
محاور أدوات الآلات الحاسوبية:كابلات ردود فعل محور الخدمة لمراكز التصنيع ومراكز التحويل وأجهزة الطحن مع محركات مجهزة بحلول و30 متر من كابلات إشارة تم توجيهها عبر خطوط الكابلات.
الأتمتة الصناعية:الأتمتة الصناعية القائمة على SINAMICS S120، معالجة المواد، وتحديد المواقع بدقة مع ردود الفعل الحل الموجّهة عبر كابلات على بعد 30 متر.
المنشآت في أمريكا الشمالية:جميع تطبيقات كابلات SINAMICS في المنشآت الأمريكية والكندية التي تتطلب كابلات معتمدة من UL / CSA للامتثال للقانون.
س1: كيف يختلف 6FX8002-2CF02-1DA0 (30m) عن 6FX8002-2CF02-1EA0 (40m) ؟
الكابلان متطابقان في جميع المواصفات التقنية تشكيل الموصل، القطر الخارجي (9.2mm) ، نوع المرفق (M23) ، تصنيف الجهد، الامتثال للمعايير (UL/CSA، DESINA) ،ومادة الغلاف الخارجي (PUR)الفرق الوحيد هو الطول: 1DA0 = 30m ؛ 1EA0 = 40m. اختر الطول الذي يغطي المسافة الفعلية لتحديد طريق الكابلات من خزانة المحرك إلى المحرك ، مع منح التوجيه ، بدون كابلات زائدة.
السؤال 2: ما هو الحد الأقصى لطول الكابلات لتعليق الحل في SINAMICS S120 مع SMC10؟
توضح وثائق وحدة الاستشعار SINAMICS S120 SMC10 الحد الأقصى لطول كابل الحل.يتناقص حجم إشارة الحل مع طول الكابل بسبب سعة الكابل ومقاومته التي تحمل الدائرة الحلوية إلى ما بعد الطول الأقصى، تتدهور جودة الإشارة إلى ما دون الحد الأدنى لقياس الموقف الموثوق به.تأكيد من الوثائق التقنية SMC10 لنوع الحل المحدد.
السؤال 3: هل يتطلب كابل الحل MOTION-CONNECT 800PLUS أي تأمين أرضي خاص عند التثبيت؟
يوفر مرفق الكابل M23 وصلة الدرع في نهاية المحرك ، ويقوم محفظة المرفق بتعزيز الدرع على هيكل المحرك.ويتواصل مرفق Sub-D مع الطائرة الأرضية لـ SMC10الكابل نفسه هو مجموعة محمية؛ أدائه الكهرومغناطيسية تعتمد على الترسانة الصحيحة للموصلات في كلا الطرفين. لا تترك درع الكابل عائمًا في أي من الطرفين.اتبع إرشادات تثبيت سيمنز SINAMICS S120 لتعزيل دروع الكابلات في دوائر ردود الفعل للحلول.
السؤال 4: هل يمكن استخدام كابل 6FX8002-2CF02 للحلول خارج SINAMICS لإنظمة التحكم الأخرى القائمة على الحلول؟
تم تصميم 6FX8002-2CF02 وإنهائه مسبقًا لمواجهة SINAMICS SMC10 على وجه التحديد. لنظم الحل غير سيمينز أو وحدات SINAMICS الأخرى ذات واجهات حل مختلفة ،قد لا تتطابق تعيين الدبوس وتصميم جهاز الاتصال لهذا الكابلمواصفات الموصلات (3 × أزواج مشوهة + الموصلات المساعدة) متوافقة على نطاق واسع مع متطلبات إشارة الحل ،ولكن أي تطبيق خارج واجهة SINAMICS SMC10 المصممة يجب أن يتم التحقق منها ضد وثائق واجهة حل النظام المستهدف.
