كابل محرك المؤازرة
>
|
| مكان المنشأ | سلوفاكيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FX8002-2CF02-1EA0 |

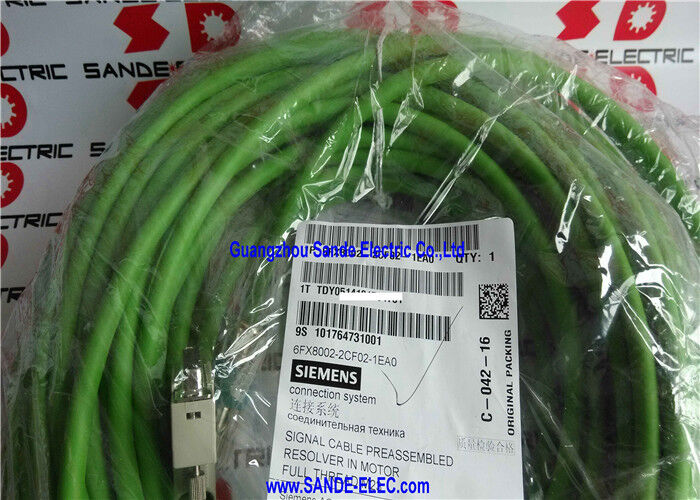

6FX8002-2CF02-1EA0 عبارة عن كبل إشارة مُجمَّع مسبقًا بطول 40 مترًا يربط وحدة الاستشعار SINAMICS S120 SMC10 بجهاز ردود الفعل للمحلل في تطبيقات المحركات المؤازرة باستخدام استشعار موضع المحلل. SMC10 عبارة عن وحدة SINAMICS S120 التي توفر جهد الإثارة للمحلل وتعالج إشارات خرج الجيب/جيب التمام للمحلل مرة أخرى إلى نظام التغذية المرتدة لموضع محرك الأقراص - هذا الكابل هو رابط الإشارة المادية بين SMC10 ومحلل المحرك.
على ارتفاع 40 مترًا، يخدم 6FX8002-2CF02-1EA0 تركيبات المحور المؤازر حيث توجد خزانة محرك SINAMICS على مسافة كبيرة من المحرك - أطول كابل قياسي في سلسلة 6FX8002-2CF02.
| المعلمة | قيمة |
|---|---|
| طول | 40 م |
| الموصلات | 3×(2×0.14 ملم²) ج + 4×0.14 + 2×0.5 |
| القطر الخارجي | 9.2 ملم |
| تصنيف الجهد | 30 فولت |
| الغلاف الخارجي | بور، رال 6018 الأخضر |
| الموصلات | M23 خيط كامل/Sub-D |
| مسلسل | موشن كونيكت 800 بلس |
| معيار | أول / وكالة الفضاء الكندية، ديسينا |
| طلب | SMC10 إلى محلل |
تحدد تسمية "PLUS" في 6FX8002 الأداء المحسن ضمن عائلة Dynamic Line:
مقاومة الزيت العالية:تتميز كابلات 800PLUS بمقاومة محسنة لزيوت القطع والسوائل الهيدروليكية مقارنة بسلسلة 800 القياسية - والتي تم اختبارها وفقًا لمتطلبات التعرض للمواد الكيميائية الأعلى في بيئات الأدوات الآلية.
مسافة اجتياز مسار الكابل الممتد:تم اختبار كابلات 800PLUS لتتبع مسارات الكابلات لمسافات تصل إلى 50 مترًا - وهو نطاق سفر مدعوم أطول من سلسلة 800 القياسية. بالنسبة لمحاور الماكينة الكبيرة التي تتطلب كابل بطول 40 مترًا، قد تكون قدرة مسافة العبور الممتدة ذات صلة مباشرة.
محركات الأقراص المحورية لمحلل SINAMICS S120:جميع تركيبات SINAMICS S120 تستخدم وحدة الاستشعار SMC10 للحصول على تعليقات حول موضع المحلل - مراكز التصنيع، ومراكز الدوران، ومحركات المؤازرة العامة حيث يكون المحلل هو جهاز ردود الفعل للمحرك.
محركات محور CNC طويلة السفر:مراكز التصنيع العملاقة، وآلات الطحن كبيرة الحجم، ومطاحن الحفر الأرضية حيث يستوعب الكابل الذي يبلغ طوله 40 مترًا الفصل المادي بين خزانة القيادة والمحرك.
التحديثية لأداة آلة CNC:كابلات ردود فعل محلل بديلة أو جديدة للأدوات الآلية التي تم تجديدها أو ترقيتها باستخدام محركات SINAMICS S120 - يغطي الطول البالغ 40 مترًا معظم متطلبات تركيب الماكينة الكبيرة.
المناولة الصناعية والأتمتة:أنظمة التشغيل الآلي المستندة إلى SINAMICS S120 مع محركات ردود الفعل للمحلل حيث يلزم وجود كابلات إشارة موجهة بطول 40 مترًا.
س1: لماذا يستخدم كبل المحلل أزواجًا ملتوية بينما لا تستخدم بعض كبلات الإشارة الأخرى ذلك؟
إشارات المحلل هي الفولتية التناظرية منخفضة المستوى - قد تكون إشارات الجيب وجيب التمام في نطاق ميلي فولت إلى بضعة فولت اعتمادًا على زاوية العمود. يوفر البناء الزوجي الملتوي لكل قناة (3 × 2 × 0.14 مم²) إرسالًا تفاضليًا للإشارة - تؤثر الضوضاء الناتجة عن سلك واحد من الزوج على كلا السلكين بالتساوي، ويقوم جهاز الاستقبال التفاضلي في SMC10 بطرح ضوضاء الوضع المشترك، ولم يتبق سوى الإشارة الحقيقية. يعد رفض الوضع الشائع هذا أمرًا ضروريًا للحصول على تعليقات موثوقة للمحلل على مسافة تزيد عن 40 مترًا في بيئة محرك CNC الصاخبة كهربائيًا.
Q2: هل يمكن تمديد 6FX8002-2CF02-1EA0 إذا كانت 40 مترًا غير كافية؟
يتوفر كابل تمديد (سلسلة 6FX8002-2CF04) لتمديد كابل 6FX8002-2CF02 الأساسي - مصمم خصيصًا لهذا الغرض مع موصلات متوافقة وخصائص كهربائية متطابقة. إن كابلات إشارة محلل الانضمام إلى المجال عن طريق ربط الموصلات غير مقبولة - فهي تؤدي إلى انقطاعات في المعاوقة ونقاط دخول للضوضاء تؤدي إلى تدهور إشارات محلل التماثلية. إذا كانت هناك حاجة إلى تشغيل إجمالي أطول، فاستخدم الحد الأقصى لطول الكابل الخاص بمواصفات SMC10 كحد التصميم.
س3: لماذا يبلغ تصنيف الجهد 30 فولت لكابل المحلل؟
30 فولت هو جهد تشغيل موصلات الإشارة في كابل المحلل - جهد الإثارة والإشارة في دائرة المحلل عبارة عن إشارات تناظرية منخفضة الجهد أقل بكثير من هذا المستوى. يؤكد تصنيف 30 فولت أن عزل الكابل مؤهل لمستويات جهد دائرة محلل SINAMICS SMC10 بما في ذلك أي عابرين. هذا ليس كابل جهد رئيسي - يعكس تصنيف 30 فولت مستويات إشارة دائرة القياس.
س 4: ماذا يعني تعيين DESINA لـ 6FX8002-2CF02-1EA0؟
DESINA (التثبيت اللامركزي للأتمتة) هو إطار توحيد بقيادة شركة Siemens يحدد أنواع الموصلات ورموز الألوان وبناء الكابلات وتعيينات طرف الواجهة لكابلات محرك المؤازرة. يؤكد تعيين DESINA أن 6FX8002-2CF02-1EA0 يتوافق مع هذه المعايير - بما في ذلك اللون الأخضر RAL 6018 لكابلات المحلل وواجهة الموصل M23 ذات الخيط الكامل. يضمن توافق DESINA تعريفًا متسقًا وقابلاً للتبديل للكابلات وواجهات الموصلات عبر أجيال محرك SINAMICS.
