كابل محرك المؤازرة
>
|
| مكان المنشأ | سلوفاكيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FX8002-5DA11-1DA0 |

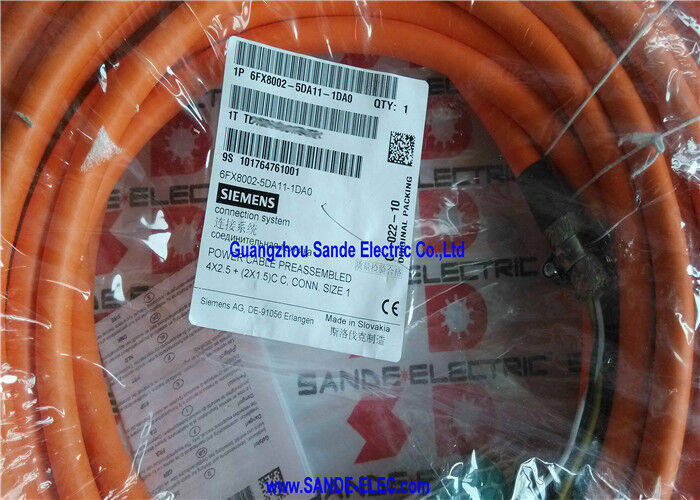

6FX8002-5DA11-1DA0 عبارة عن كبل طاقة تم تجميعه مسبقًا بطول 30 مترًا من الخط الديناميكي MOTION-CONNECT 800 من شركة Siemens - حيث يدمج أربعة موصلات طاقة المحرك واثنين من موصلات الفرامل في مجموعة كبل واحدة عالية المرونة لمحركات سيرفو SINAMICS. تصنف مواصفات Dynamic Line هذا الكابل لخدمة مسار الكابل المستمر (سلسلة السحب): يتحمل البناء دورات الانحناء المتكررة التي تحدث في حاملات الكابلات طوال العمر التشغيلي لأداة الآلة، حيث يتعب كابل الخط الأساسي ويفشل تدريجيًا.
عند 30 مترًا، يكون 6FX8002-5DA11-1DA0 مناسبًا لتركيبات المحاور المؤازرة الكبيرة - مراكز التصنيع ذات محاور السفر الطويلة، والآلات من النوع القنطري، ومعدات الأتمتة الصناعية حيث توجد خزانات القيادة على مسافة كبيرة من مواقع المحرك.
| المعلمة | قيمة |
|---|---|
| طول | 30 م |
| موصلات الطاقة | 4 × 2.5 ملم² |
| موصلات الفرامل | 2 × 1.5 ملم² |
| القطر الخارجي | 12.9 ملم |
| نوع الكابل | ديناميكي (مرن مستمر) |
| مسلسل | موشن كونيكت 800 |
| نظام | سيناميكس |
قوة المحرك (4 × 2.5 مم²):توفر الموصلات ثلاثية الطور (U، V، W) والأرضية الواقية (PE) تيار محرك متغير التردد ثلاثي الطور للمحرك. يتوافق المقطع العرضي الذي يبلغ 2.5 مم² مع السعة الحالية لمحركات سيرفو SIMOTICS في فئة الطاقة متوسطة المدى - محركات الأقراص المحورية التي تهيمن على أدوات آلة CNC وتطبيقات الأتمتة الصناعية.
إمداد الفرامل (2 × 1.5 مم²):مصدر التيار المستمر لفرامل التثبيت الكهرومغناطيسية المدمجة للمحرك. عند طول الكابل 30 مترًا، يحد المقطع العرضي 1.5 مم² من انخفاض الجهد عبر دائرة الفرامل إلى مستوى مقبول - مما يضمن وصول جهد تحرير الفرامل الكامل 24 فولت إلى ملف فرامل المحرك. قد يؤدي استخدام موصلات فرامل ذات مقطع عرضي أصغر على مسافة 30 مترًا إلى انخفاض الجهد الزائد وإطلاق الفرامل بشكل غير موثوق.
ميزة تجميع الكابل الواحد:يؤدي توجيه كابلين منفصلين عبر مسار كابل لكل محرك مزود بفرامل - كابل طاقة واحد وكابل فرامل واحد - إلى مضاعفة ملء مسار الكابل وعدد إدخالات موصل المحرك. يعمل التصميم المدمج لـ 6FX8002-5DA11-1DA0 على خفض كليهما إلى النصف، مما يبسط تصميم مسار الكابل وتكوين صندوق توصيل المحرك.
مراكز التصنيع باستخدام الحاسب الآلي:كابلات طاقة ذات محور مؤازر لمراكز المعالجة الرأسية والأفقية - محاور تتطلب توجيه مسار الكابل مع كابل بطول 30 مترًا بين خزانة القيادة والمحرك.
أنظمة التصنيع العملاقة:آلات الطحن والحفر العملاقة حيث تكون مواضع المحرك المؤازر على مسافة ممتدة من خزانة القيادة ذات الموقع المركزي.
الأتمتة الصناعية:أنظمة تحديد المواقع المؤازرة التي يتم التحكم فيها بواسطة SINAMICS، وآلات النقل، ومعدات التشغيل الآلي الدقيقة مع محاور توجيه مسارات الكابلات الطويلة.
المناولة والخدمات اللوجستية:التخزين والاسترجاع الآلي، وأتمتة المستودعات، والمعدات اللوجستية عالية التحمل مع محركات سيرفو SINAMICS ومتطلبات كابلات الطاقة بطول 30 مترًا.
س1: ما الذي يميز MOTION-CONNECT 800 عن MOTION-CONNECT 500 لتطبيقات مسارات الكابلات؟
تم تصنيف MOTION-CONNECT 800 لخدمة مسار الكابل المستمر مع دورة حياة مرنة محددة. MOTION-CONNECT 500 (الخط الأساسي) مخصص للتطبيقات الثابتة أو المتحركة ببطء - إعادة التموضع العرضي فقط. في مسار الكابل المتحرك باستمرار، يجب استخدام كابلات MOTION-CONNECT 800 Dynamic Line فقط. يؤدي استخدام كابل سلسلة 500 في مسار الكابل إلى إرهاق الموصل المبكر وفشله.
س2: ما هي معلمات مسار الكابل التي يجب التحقق منها لـ 6FX8002-5DA11-1DA0؟
يجب أن يفي نصف قطر الانحناء الداخلي لمسار الكابل أو يتجاوز الحد الأدنى لنصف قطر الانحناء الديناميكي للكابل - حوالي 7.5× القطر الخارجي 12.9 مم (حوالي 97 مم). يجب أن يتناسب عرض المسار مع قطر الكابل الذي يبلغ 12.9 ملم مع ضرورة الفصل بين الكابلات. قم بتأكيد القيم الدقيقة من البيانات الفنية الخاصة بـ Siemens MOTION-CONNECT 800. يؤدي تجاوز الحد الأدنى لنصف قطر الانحناء إلى تسارع إجهاد الموصل.
س3: هل يمكن استخدام 6FX8002-5DA11-1DA0 في عمليات التثبيت الثابتة (الثابتة)؟
نعم — يلبي كابل Dynamic Line دائمًا متطلبات التثبيت الثابت. والعكس غير صحيح. بالنسبة للتطبيقات الثابتة، تكون كل من السلسلة 500 والسلسلة 800 مقبولة؛ بالنسبة لمسار الكابل، يجب استخدام كابلات السلسلة 800 (الخط الديناميكي) فقط.
Q4: ما هي وحدات محرك SINAMICS المتوافقة مع 6FX8002-5DA11-1DA0؟
يربط نوع الكابل 6FX8002-5DA11 محركات سيرفو SIMOTICS (1FT7، 1FK7، والسلسلة ذات الصلة) مع موصل الطاقة M40 DESINA (الحجم 1/1.5) إلى وحدات المحرك SINAMICS S120. تأكد من حجم الموصل المحدد ومجموعة وحدة المحرك من وثائق تكوين الأجهزة SINAMICS S120 لنظام محرك الأقراص المحدد. تتوافق موصلات الكابل مقاس 2.5 مم² مع فئة تيار المحرك التي تم تحديد حجم الموصل لها.
