كابل محرك المؤازرة
>
|
| مكان المنشأ | سلوفاكيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

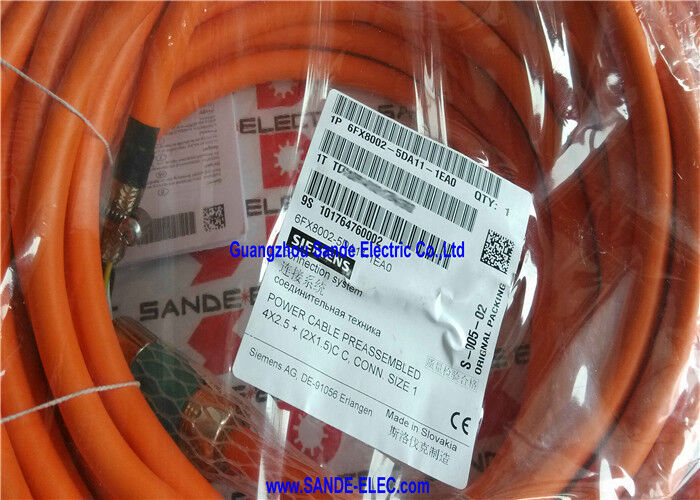

| رقم الموديل | 6FX8002-5DA11-1EA0 |
ينتمي 6FX8002-5DA11-1EA0 إلى سلسلة MOTION-CONNECT 800 من Siemens - "الخط الديناميكي" لكابلات المحركات المؤازرة المُجمَّعة مسبقًا والتي تم تصنيفها لتشغيل مسار الكابل المستمر (سلسلة السحب). يضع التصنيف "800" هذا الكابل فوق MOTION-CONNECT 500 (الخط الأساسي، للتطبيقات الثابتة أو بطيئة الحركة)، وهو مصمم خصيصًا للتطبيقات التي يتحمل فيها الكابل ملايين دورات الانحناء طوال فترة خدمته.
بطول 40 مترًا، يعد 6FX8002-5DA11-1EA0 أحد الأطوال القياسية الأطول في عائلة الكابلات هذه - حيث يخدم التركيبات المؤازرة واسعة النطاق التي تتطلب مرونة مسار الكابل ووصولًا ممتدًا من خزانة المحرك إلى المحرك.
| المعلمة | قيمة |
|---|---|
| طول | 40 م |
| موصلات الطاقة | 4 × 2.5 ملم² |
| موصلات الفرامل | 2 × 1.5 ملم² |
| القطر الخارجي | 12.9 ملم |
| نوع الكابل | ديناميكي (مرن مستمر) |
| مسلسل | موشن كونيكت 800 (6FX8002) |
| نظام | سيناميكس |
لا يعد كبل محرك سيرفو بطول 40 مترًا تركيبًا قياسيًا - فهو يخدم مواقف هندسية محددة:
محركات الأقراص المحورية للأدوات الآلية الكبيرة:مراكز تصنيع جسرية، ومراكز تصنيع كبيرة ذات 5 محاور، وآلات من النوع الأرضي حيث يتم وضع خزانة القيادة بعيدًا عن محرك محور الماكينة، ويمر مسار الكابل بسرير الماكينة بالكامل.
أنظمة محاور السفر الطويلة:تتطلب طاولات مركز المعالجة الأفقية أو مكوكات البليت التي يتجاوز طولها 10-15 مترًا مسارات كابلات تمتد على مسافة السفر الكاملة بالإضافة إلى مقاطع الكابلات الثابتة في كل طرف.
تركيبات خزانة محرك الأقراص عن بعد:عندما تحدد لوائح البناء أو إدارة الحرارة أو متطلبات التشغيل خزانة محرك SINAMICS على بعد 25-35 مترًا من الجهاز، فإن مسار الكابل بالإضافة إلى قطاعات الخزانة إلى الجهاز تتحد لتتطلب إجمالي طول الكابل 40 مترًا.
محاور سيرفو خط الإنتاج:خطوط إنتاج آلية مع أنظمة نقل مؤازرة، أو محاور تحديد المواقع، أو معدات الفهرسة حيث تنتشر مواضع المحركات المؤازرة عبر خط إنتاج طويل - خزانة القيادة في أحد الأطراف، ومواضع المحرك الفردية موزعة على طول الخط.
تركيبات محرك سيرفو SINAMICS S120:جميع وحدات المحرك SINAMICS S120 وتكوينات وحدة محرك الكتب ذات الحجم الكبير تقود محركات مؤازرة SIMOTICS S وSIMOTICS M - حيث يتطلب التطبيق توجيه مسار الكابل وتشغيل الكابل الممتد.
محاور مؤازرة أداة آلة CNC:مراكز التصنيع، ومراكز الخراطة، وآلات الطحن الكبيرة، ومعدات CNC متعددة المحاور باستخدام محركات SINAMICS، مع كابلات طاقة المحرك ذات مسار الكابل.
تحديد المواقع الأتمتة الصناعية:أنظمة القنطرية القائمة على SINAMICS، وآلات النقل الخطية، ومعدات تحديد المواقع الدقيقة مع محاور السفر الطويلة وإدارة كابلات مسارات الكابلات.
أتمتة المناولة والخدمات اللوجستية:أنظمة تخزين واسترجاع مدفوعة مؤازرة، ومحطات شحن آلية للمركبات الموجهة، وأنظمة فرز مع محركات مؤازرة SINAMICS على مسافات تشغيل طويلة للكابلات.
س1: ما هي معلمات مسار الكابل (سلسلة السحب) التي تحكم اختيار 6FX8002-5DA11-1EA0؟
يجب أن يكون الحد الأدنى لنصف قطر الانحناء لمسار الكابل ونصف قطر الانحناء الديناميكي المقدر للكابل متوافقين - يجب أن يفي نصف قطر انحناء مسار الكابل بالحد الأدنى من المواصفات الديناميكية للكابل أو يتجاوزها. عند القطر الخارجي 12.9 مم، يبلغ الحد الأدنى لنصف قطر الانحناء الديناميكي لسلسلة 6FX8002 حوالي 7.5× القطر الخارجي (حوالي 97 مم). تأكد من البيانات الفنية لكابل MOTION-CONNECT من شركة Siemens للحصول على المواصفات الدقيقة، وتحقق من أن نصف قطر انحناء مسار الكابل يتجاوز هذه القيمة.
س2: لماذا يبلغ مقاس موصلات الفرامل 1.5 مم² في 6FX8002-5DA11-1EA0 بدلاً من 1.0 مم²؟
تستخدم سلسلة 6FX8002 (MOTION-CONNECT 800) موصلات مكابح مقاس 1.5 مم² بدلاً من 1.0 مم² المستخدمة في بعض السلاسل السابقة. يقلل المقطع العرضي الأكبر من مقاومة التيار المستمر لدائرة الفرامل عبر الكابل بطول 40 مترًا - مما يحافظ على انخفاض الجهد عبر الكابل إلى مستوى يمكن التحكم فيه بحيث يصل إمداد 24 فولت الكامل إلى ملف فرامل المحرك دون فقدان الجهد المفرط. عند 40 مترًا، ستقدم الموصلات 1.0 مم² انخفاضًا في الجهد أعلى بكثير من الموصلات 1.5 مم².
س3: ما هو عدد الدورات المرنة المقدرة لكابلات Dynamic Line 6FX8002 في خدمة تتبع الكابلات؟
تم اختبار كابلات Siemens MOTION-CONNECT 800 Dynamic Line وتقييمها لخدمة الدورة المرنة المستمرة - يعتمد عدد الدورات المحددة على قطر الكابل، ونصف قطر الانحناء، وسرعة السفر، ودرجة الحرارة المحيطة. يتم تعريف هذه المعلمات في إرشادات حساب مسارات الكابلات الخاصة بشركة Siemens والوثائق الفنية لـ MOTION-CONNECT. يؤكد تصنيف الدورة المرنة أن الكابل هو مكون مصمم لتركيبات مسار الكابل، ولا يوصف فقط بأنه "مرن" بدون بيانات متانة كمية.
س 4: هل تم تصنيف 6FX8002-5DA11-1EA0 للتطبيقات الخارجية أو تطبيقات الغسيل؟
تم تصنيف المواد العازلة للغطاء الخارجي والموصل 6FX8002 للاستخدام الصناعي الداخلي في الأدوات الآلية القياسية وبيئات التشغيل الآلي للمصانع. بالنسبة للتطبيقات التي تتضمن الغسيل الآلي، أو غمر سوائل القطع، أو التعرض المباشر في الهواء الطلق، تأكد من الوثائق الفنية لشركة Siemens ما إذا كانت مادة الغلاف الخارجي القياسية 6FX8002 توفر المقاومة الكيميائية المطلوبة، أو ما إذا كان هناك حاجة إلى متغير محدد مقاوم للمواد الكيميائية.
