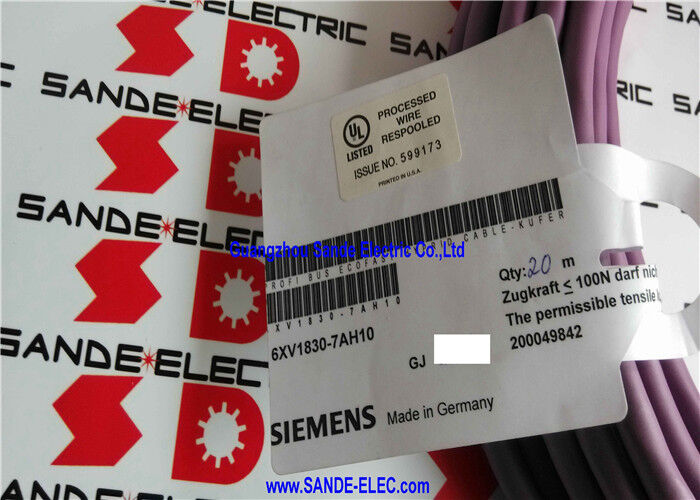

سيماتيك نت، بروفيبوس إيكوفاست كابل هجين، 6XV1830-7AH10 6XV1 830-7AH10 6XV183O-7AH1O

سيمنس 6XV1830-7AH10 PROFIBUS ECOFAST كابل متزامن للخلفية 6 سلك / 4 × 1.5mm2 + 2 × 0.64mm / خال من الهالوجين / مبيع لكل متر

كابل واحد للطاقة والبيانات تصميم ECOFAST الهجين

The 6XV1830-7AH10 is Siemens' PROFIBUS ECOFAST hybrid trailing cable — a single cable that simultaneously carries both the PROFIBUS DP fieldbus data connection and the power supply for the connected field devicesهذا التصميم "الهجاني" هو السمة المميزة لمفهوم ECOFAST: بدلاً من تشغيل كابلات طاقة منفصلة وكابلات PROFIBUS من خزانة التحكم إلى كل جهاز ميداني،كابل ECOFAST الهجاني واحد يتعامل مع كلا الوظيفتين.

إن بناء الكابل يعكس هذا الدور المزدوجموصلات النحاس 5mm2 تحمل تيار إمدادات الطاقة إلى الأجهزة الميدانيةيحمل المرشدان 0.64 ملم زوج بيانات التفاضل PROFIBUS DP ، محمي بشكل فردي بأوراق الألومنيوم المتداخلة وشاشة خارجية مزروعة من النحاس المطلي.واقية زوج PROFIBUS يعزل إشارة البيانات من موصلات الطاقة داخل نفس السترة الخارجية.

يؤكد تسمية النوع اللاحق أن هذا الكابل مصمم للتثبيت الديناميكي - سلاسل سحب الكابلات ، ذراع الماكينة المتحركة ، والتطبيقات التي ينحني فيها الكابل بشكل متكرر أثناء التشغيل.يتم تصنيف كابلات PROFIBUS القياسية لتركيب ثابت فقط؛ إن البناء المرن للكابلات اللاصقة والهندسة الخيطية تتحمل دورات الانحناء الميكانيكية للمنشآت المتحركة دون فشل التعب.

المواصفات الرئيسية

ملاحظات الطلب والتركيب

يتم بيع 6XV1830-7AH10 بالمتر مع الحد الأدنى لكمية الطلب من 20 متر لكل تسليم. الحد الأقصى الطول المستمر لكل تسليم هو 1000 متر.طلب الطول الفعلي للأسلاك المثبتة بالإضافة إلى مخصصات التوجيه لا يمكن ربط الكابل في منتصف التشغيل في تركيب PROFIBUS القياسي.

تتبع الغطاء الخارجي البنفسجي اتفاقية لون PROFIBUS ، مما يميز كابلات PROFIBUS من أنواع الكابلات الصناعية الأخرى في قناة الكابل.التحقق من الحد الأدنى لقطر الانحناء في سلسلة سحب الكابل ونسبة الامتلاء تلبي هذه المواصفات قبل التثبيت.

الأسئلة الشائعة

س1: ما هو نظام ECOFAST ولماذا يستخدم كابل هجين؟

ECOFAST (نظام تثبيت المجال للطاقة والاتصالات) هو مفهوم سيمنز لتوزيع الطاقة والاتصالات PROFIBUS DP إلى الأجهزة الميدانية في بنية تحتية كابل واحدة ،باستخدام موصلات توصيل سريعة موحدةيحمل الكابل الهجاني كلا الوظيفتين في غلاف واحد، مما يقلل من عدد الكابلات، وملء القنوات، ووقت التثبيت مقارنة بتشغيل كابلات طاقة منفصلة و PROFIBUS لكل جهاز.

السؤال 2: هل يمكن استخدام 6XV1830-7AH10 ككابل PROFIBUS قياسي دون توصيل موصلات الطاقة؟

نعم، زوج البيانات PROFIBUS (2 × 0.64mm، محمي) يعمل ككابل PROFIBUS DP القياسي بغض النظر عما إذا كان يتم استخدام موصلات الطاقة.يمكن ترك موصلات الطاقة غير متصلة في كلا الطرفين إذا كان التثبيت يتطلب فقط وصلة بيانات الحافلة الميدانية. أوقفوا موصلات الطاقة غير المستخدمة بشكل مناسب في كلا طرفي الكابلات لمنع الاتصال مع موصلات أخرى.

س3: ما هو الحد الأقصى لطول التثبيت لكل شريحة كابل لـ PROFIBUS على هذا الكابل؟

يعتمد طول شريط PROFIBUS DP على معدل البود وخصائص الكابل ، وليس فقط نوع الكابل. عند 12 ميجابايت في الثانية (أقصى سرعة PROFIBUS DP) ، يبلغ الحد الأقصى لطول القطاع 100 متر. عند 1.5 ميجابايت في الثانية يصل الحد الأقصى إلى 200 متر، وعلى معدلات بوود أقل مسافات أخرى ممكنة. تأكيد معدل بوود محدد المستخدم في التركيب مقابل جدول طول قطاع PROFIBUS DP لنوع كابل 6XV1830-7AH10.

السؤال 4: هل 6XV1830-7AH10 مناسبة للتركيب في سلسلة سحب الكابلات (على سبيل المثال، Igus) ؟

نعم ‬ تسمية "كابل الرافعة" تحدد هذا الكابل على وجه التحديد على أنه مصمم لتطبيقات سلسلة السحب والكابلات المتحركة.يتم اختيار مواد القناة الداخلية والسترة الخارجية لمقاومة التعب في دورة الانحناء المطلوبة في تطبيقات الكابلاتتأكيد الحد الأدنى لمتطلبات نصف قطر الانحناء لمصنع سلسلة السحب مقابل الحد الأدنى من نصف قطر الانحناء المسموح به للكابل.

السؤال 5: ما هي الاتصالات المستخدمة مع 6XV1830-7AH10 في نهاية جهاز الميدان؟

يستخدم نظام ECOFAST موصلات اتصال سريعة دائرية قياسية في نهاية جهاز الميدان. تتزامن سلسلة موصلات ECOFAST من سيمنس مع أجهزة الميدان ووحدات الإدخال / الإخراج المتوافقة مع ECOFAST.يضم المرفق كل من موصلات الطاقة ومنتهيات زوج البيانات PROFIBUS في اتصال واحدطلب الاتصالات بشكل منفصل بناء على نوع اتصال جهاز الميدان (ذكر أو أنثى، لوحة أو كابل).
