محرك الخدمة A06b-0315-B033 A06b0315b033 Ao6b-O315-Bo33

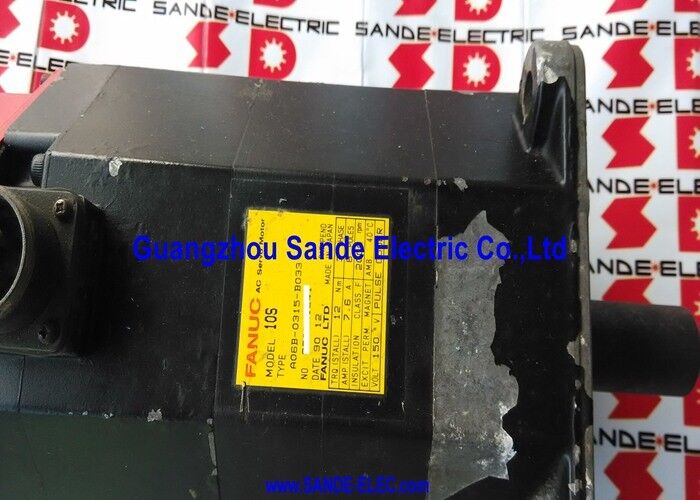

فانوك A06B-0315-B033 ∙ S Series Model 10S AC Servo Motor ∙ 12Nm، 2000RPM، 7.6A، 150V، 3000P Encoder، بدون مكابح، خيارات IP65 / IP67

نظرة عامة

الـفانوك A06B-0315-B033هو محرك سيرفو متردد نموذج 10S من سلسلة Fanuc S الجيل من محركات سيرفو Fanuc المعروفة بقبعة الترميز الحمراء المميزة تحمل عزم دوران 12 Nm عند 2،000 دورة في الدقيقة على 150 فولت ثلاثي المراحلإدخال 7.6A ، لا يوجد فرامل ، عمود مستقيم (مع أو بدون مفتاح حسب البناء المحدد) ، and available in standard IP65 or waterproof IP67 sealing — the flexibility in shaft and sealing configuration is a characteristic of how the A06B-0315-B033 has circulated through the machine tool repair and exchange market over its service life، مع بناءات مختلفة تعكس مواصفات مختلفة للجهاز الأصلي.

عند 12 نايتومتر و 2000 دورة في الدقيقة ، يحتل طراز 10S الأرض الوسطى من مجموعة S.

اثني عشر نيوتن متر من عزم الدوران هو كبير كافية لدفع محاور التغذية الرئيسية من محولات CNC من الدرجة المتوسطة،والآلات متعددة المحاور التي كانت منطقة التطبيق الأصلية للنموذج 10S عندما تم إنتاج سلسلة S.

هذه الآلات لا تزال تعمل في ورش العالمو هذه القاعدة المثبتة المستدامة هي السبب في أن A06B-0315-B033 لا يزال يتداول بنشاط في سوق الصرف والإصلاح عقود بعد أن انتهى إنتاج سلسلة S.

الترميز النبضية 3000P متاح في كل من التدريجية (3000P INC) والمطلقة (3000 ABS ،مكيف A860-0320-T113) الاختلافات على هذا المحركو 6, 10, 11 أو 15 جهاز تحكم CNC.

عندما يكون المشفر هو المتغير المطلق ويتم الحفاظ على بطارية CNC ، يحافظ المحرك على بيانات الموقع من خلال انقطاع الطاقة ؛ مع المشفر الإضافي ،مطلوب إرجاع المرجعية في كل بدء.

المواصفات الرئيسية

12 نايتومر عند 2000 دورة في الدقيقة نموذج 10S في سياق S Series

سميت سلسلة Fanuc S محركاتها حسب فئة عزم الدوران: "10" في النموذج 10S يحدد اسمياً الفئة الاسمية 10 كجم · سم (حوالي 10 نومر) ،مع عزم الدوران الفعلي في الصالة على لوحة الاسم المحددة بـ 12 نغمة.

يوضح التقدم عبر سلسلة S: النموذج 5S ينتج ما يقرب من 5 ٪ 6 Nm ، النموذج 10S ينتج 12 Nm ،النموذج 20S وما فوق مقياس صعودي في عزم الدوران لأعمال المحور الأثقل.

يُميز تسمية "S" هذه المجموعة عن سلسلة النماذج من نفس الجيل (مثل سلسلة M لمراكز الطحن) ضمن كتالوج محركات Fanuc الأوسع لهذا العصر.

في 2000 دورة في الدقيقة السرعة القصوى المسجلة، النموذج 10S يوفر كامل 12 Nm في جميع أنحاء نطاق السرعة من الصفر إلى 2000 دورة في الدقيقة.

على محور خرطوشة كرة مع مساحة 10 ملم عند 1: 1 الارتباط ، 2000 دورة في الدقيقة تنتج 20 م / دقيقة عبور سريع - المعيار لفئة أدوات الآلة متوسطة السعة التي تم تصميم النموذج 10S لخدمة.

على الآلات ذات المسامير 6 أو 8 ملم ، يتم ضبط معدلات العبور نسبيًا ، عادة ما تتراوح بين 12 و 16 م / دقيقه بالنسبة لأكثر تكوينات المسامير المشتركة في هذه الفئة من الآلات.

التيار الاسمي 7.6A عند 150 فولت ثلاثي المراحل يعكس نقطة التشغيل الكهربائية للمحرك.

عند 8 قطب the S series motor produces smooth torque ripple characteristics that contribute to the surface finish quality the machine tool manufacturers of that era required — an 8-pole winding produces four torque pulses per electrical cycle rather than the two produced by a 4-pole winding، والذي يسهل قوة الإخراج في العمود ويقلل من توقيع الاهتزاز عند سرعات منخفضة.

جيل سلسلة S هوية الرأس الأحمر وتاريخ التطبيق

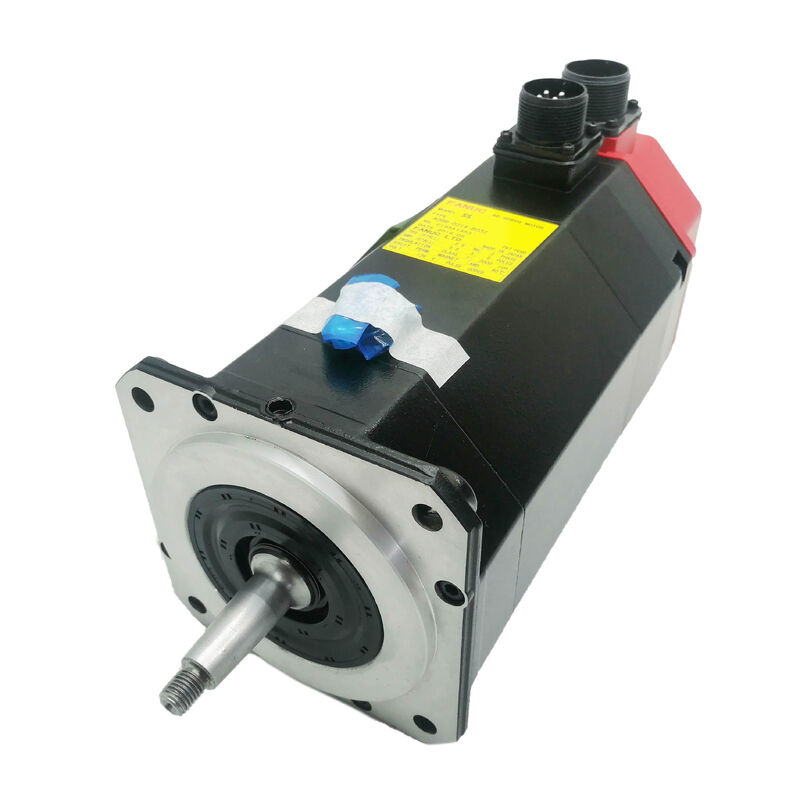

غطاء الترميز الأحمر هو التوقيع البصري غير الخاطئ لسلسلة S والجيل الأوسع من Fanuc DC والجيل المبكر من محركات الخدمة المتغيرة التي يمثلها.

كان هذا الترميز اللون ثابتًا في جميع أنحاء الإنتاج: القبعة الحمراء تحدد مرفق الجيل S في تقاطع المشفر (شفر النبض) في الجزء الخلفي من المحرك ،تمييزه عن سلسلة ألفا اللاحقة (تصميم موصلات مختلف) ومن محركات Fanuc DC servo (التي استخدمت أنماط موصلات مختلفة لاستجابة مولد التوقيت).

تم تصميم سلسلة S وتركيبها على جيل من أدوات آلة CNC التي تم بناؤها من أجل طول العمر.

مراكز الماكينات في مازاك ومحركات المحول في أوكوما ومراكز التحول في موري سيكي ومصانع دوسان وعشرات الشركات المصنعة الأخرى تركبت محركات سلسلة S على الآلات التي لا تزال تنتج أجزاء.

كان طراز 10S 12 Nm هو فئة عزم الدوران الحركي المستخدمة أينما سقطت حمولة المحور في النطاق المتوسط إلى الثقيل الذي لم يتطابق فيه 5S الأخف ولا 20S الأثقل.

على طول هذه القاعدة المثبتة، يمثل A06B-0315-B033 واحدة من مواصفات المحركات من سلسلة S الأكثر شيوعا في سوق التبادل والصيانة.

لأن سلسلة S تم إيقافها منذ فترة طويلة من قبل فانوك، كل A06B-0315-B033 في السوق اليوم إما فائض المخزون إزالة من نظام عتيق،أو محرك تم تجديده من خلال استبدال المحامل، الأختام، وتجميع الترميز، و، عند الضرورة، إصلاح التلفيف.

إن جودة هذا التجديد تختلف اختلافًا كبيرًا بين الموردين؛ فهم معنى "التجديد" في الممارسة العملية لوحدة معينة، وما هي الاختبارات التي تم إجراؤها،هو جزء من العناية الواجبة للحصول على بديل A06B-0315-B033.

تشكيلات العمود والخاتم: الاختلافات المعروفة لـ B033

A06B-0315-B033 يظهر في السوق في عدة تكوينات موثقة،نتيجة لكل من نظام الطلب الأصلي لـ Fanuc (الذي يسمح بخيارات متعددة للنهاية والتعديل) وطريقة إصلاح المحركات، إعادة تشكيل، وإعادة ختم تاريخهم الخدمي.

العمود 35 ملم قطر، 114 ملم فلانج مركزية. معظم الأمثلة هي عمود مستقيم عادي دون مفتاح، وهو التكوين الافتراضي لهذا المحرك.بعض الأمثلة تحمل طريق مفتاح قطع في عمود إما الأصلي من Fanuc B033 # 7008 تعديل الطلب، أو تضاف أثناء إصلاح العمود أو استبداله.

وجود أو غياب المفتاح واضح عند الفحص ويحدد تصميم الارتباط المطلوب: يستخدم العمود العادي محاور الارتباط المشددة بالاحتكاك.العمود المفتاح يستخدم مجموعات محور ومفتاح مع التداول الدوارية الإيجابية التي يوفرها keyway.

يغطي الختم القياسي IP65 جسم المحرك ضد دخول الغبار وجيرات الماء.

خيار مقاومة للماء IP67 الذي قدمته Fanuc على سلسلة S كتعديل مصنع لبيئات أدوات الآلات مع تعرض كبير لمواد التبريد

في المحركات المعاد تجديدها، تعتمد حالة الختم على ما إذا كان الختم قد تم استبداله أثناء عملية التجديد.طلب تأكيد استبدال الختم وحالة الختم الزيتي في مخرج العمود هو سؤال معقول عند الحصول على A06B-0315-B033 مستعملة لتركيب في بيئة عالية التبريد.

3000P Encoder إصدارات الإضافية والمطلقة

إنّ مُعدّل النبضات بـ 3000 نبضة لكلّ ثورة هو جهاز التغذية الراجعة المجهز على جهاز A06B-0315-B033.

عند 2000 دورة في الدقيقة، هذا المشفر يخرج حوالي 100،000 نبضة في الثانية .

يتم ربط رقم الجزء B033 مع مكشف 3000P في كل من أشكال الإضافية (INC) والكاملة (ABS) على أمثلة موثقة مختلفة.

الاختلاف المطلق (A860-0320-T113) يحتفظ بموقع من خلال فقدان الطاقة عندما يتم الحفاظ على بطارية CNC ، مما يلغي العودة المرجعية عند التشغيل.المتغير الإضافي يتطلب التوجيه بعد كل دورة طاقة.

على الآلات التي يكون فيها متغير الترميز حاسمًا لسلسلة بدء تشغيل الآلة ومتطلبات التشغيل ،تأكيد نوع الترميز من ملصق المحرك أو وثائق الصيانة للجهاز قبل الطلب أمر ضروري.

إن جهاز تعديل نبضات 3000P هو مكون منفصل جسديًا يتم تركيبه على واجهة تعديل نبضات المحرك الخلفية.

هذا يجعل المشفر صالحًا للخدمة بشكل فردي: يمكن استعادة المحرك مع مشفر فشل ولكن الملفات والحاويات السليمة عن طريق تركيب مجموعة 3000P النبضات البديلة ،والتي عادة ما تكون أقل تكلفة من استبدال المحرك بأكمله.

وعلى العكس من ذلك، فإن المحرك المعروض للبيع دون تركيب مكيف يتطلب الحصول على مجموعة مكيفات النبض الصحيحة بشكل منفصل قبل أن يتم تثبيت المحرك وتشغيله.

الأسئلة الشائعة

س1: ما هو الفرق بين A06B-0315-B033 و A06B-0315-B032؟

كلاهما محركات نموذج 10S ذات عزم دوران ثابت متطابق (12 نيمتر) ، والسرعة (2،000 دورة في الدقيقة) ، والجهد (150 فولت) ، والتيار (7.6A) ، وتكوين العمود المستقيم.

يختلف المشفر: B032 يحمل مشفر مطلق 2500P ؛ B033 يحمل مشفر 3000P (متزايد أو مطلق).

The servo amplifier parameter settings that configure the encoder type and resolution must match the encoder fitted — substituting a B033 on a machine that previously had a B032 requires confirming the amplifier accepts the 3000P encoder type، أو تعديل المعلمات إذا كان المضخم يدعم كليهما.

السؤال 2: هل لدى A06B-0315-B033 مكابح؟

لا، الـ (أ06 بي) 0315-ب033 ليس لديها مكابح كهرومغناطيسية

يشير ملحق "B0" في اتفاقية تسمية Fanuc لسلسلة S إلى عدم وجود فرامل ؛ فإن المتغير المجهز بالفرامل يحمل ملحق "B2" أو مشابه.بالنسبة للمحاور التي تتطلب الاحتفاظ الميكانيكي عند إيقاف جهاز الخدمة، المحاور الميمنة يجب تحديد النموذج 10S المجهز بالفرامل.

إن تركيب محرك بدون مكابح على محور يتطلب الاحتفاظ يخلق خطر تحرك المحور غير المنضبط أثناء حوادث تعطيل الخدمة.

السؤال 3: كيف يمكنني التأكد ما إذا كان لدى A06B-0315-B033 مكشف إضافي أو مطلق؟

قراءة ملصق مجموعة الترميز على الترميز النبضية في الجزء الخلفي من المحرك. مجموعة الترميز المطلق تحمل رقم جزء Fanuc A860-0320-T113 (3000 ABS) ؛المتغيرات الإضافية تحمل أرقام سلسلة A860 مختلفة مثل A860-0615-T113 (3000 INC).

وثائق آلة المحرك أو ملف معايير CNC سوف تسجل أيضًا نوع المشفر.

إذا كانت العلامة تالفة أو مفقودة ، فيمكن تحديد نوع الترميز عن طريق اختبار ما إذا كان CNC يقرأ وضعًا مطلقًا صالحًا عند تشغيل دون أي حركة في المحور إذا كان كذلك ،يتم تثبيت ويعمل المشفر المطلق مع بطارية في CNC.

السؤال 4: هل يمكن ترقية A06B-0315-B033 إلى IP67 الختم المقاوم للماء؟

نعم، خدمات إصلاح و إعادة بناء المحركات للسلسلة S تتضمن بشكل روتيني تحسينات الصمامات IP67استبدال غطاء زيت العمود القياسي بمجموعة غطاء ذات مواصفات أعلى وتطبيق غطاء الجسم الإضافي المطلوب لتحقيق تصنيف IP67.

شركة جنرال سيرفو وغيرها من شركات إصلاح المتخصصة تقدم صراحة تغليف الملفوفات وتحديثات العزل المائي لمحركات سلسلة S.

إذا كان المحرك يتم تجديده قبل العودة إلى الخدمة في بيئة عالية التبريد ، فمن المفيد طلب إغلاق IP67 كجزء من مواصفات إعادة البناء.

تأكيد طريقة ورشة الإصلاح لتحقيق IP67 وما إذا كانوا يختبرون الضغط قبل الشحن.

السؤال 5: ما هي أهم عمليات التحقق عند تقييم A06B-0315-B033 المستعمل؟

قم بتدوير العمود يدويًا لتقييم سلاسة الوعاء ‬ العمود 35 ملم والفلانج 114 ملم تشير إلى محرك كبير مع محامل أكبر على النحو المناسب ،وتكون خشونة المحامل مسموعة وملموسة قبل أن تصبح ذات أهمية هيكلية.

التحقق من وجود جهاز تعديل النبضات 3000P وفحص دبوسات الاتصال وآلية القفل. قياس مقاومة التلف ثلاثي المراحل لتوازن المراحل والتحقق من مقاومة العزل للأرض.6A عند 150 فولت ثلاثي المراحل يولد تسخين ذو مغزى تحت الحمل، وحالة التلف بشكل مباشر يحدد عمر الخدمة.

إذا كان ذلك ممكناً، تأكد ما إذا كان المشفر إضافيًا أو مطلقًا قبل التثبيت، لأن هذا يؤثر على تكوين تسلسل بدء الجهاز.

تشغيل مكبر Fanuc متوافق إلى 2000 دورة في الدقيقة مع مراقبة التيار وتحقق من ردود فعل المشفر هو التحقق النهائي قبل إرسال المحرك إلى الإنتاج.
