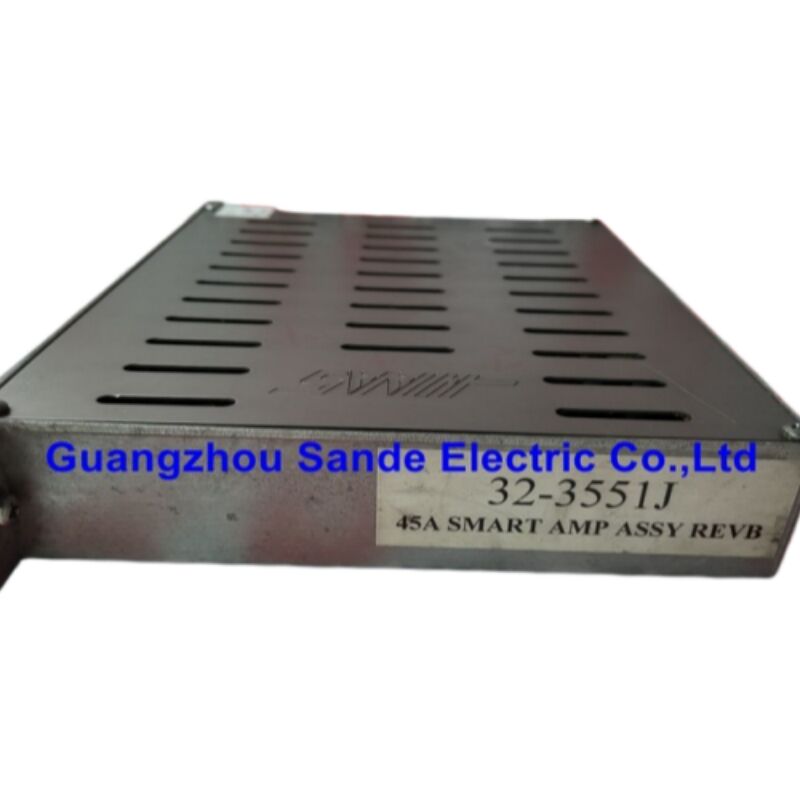

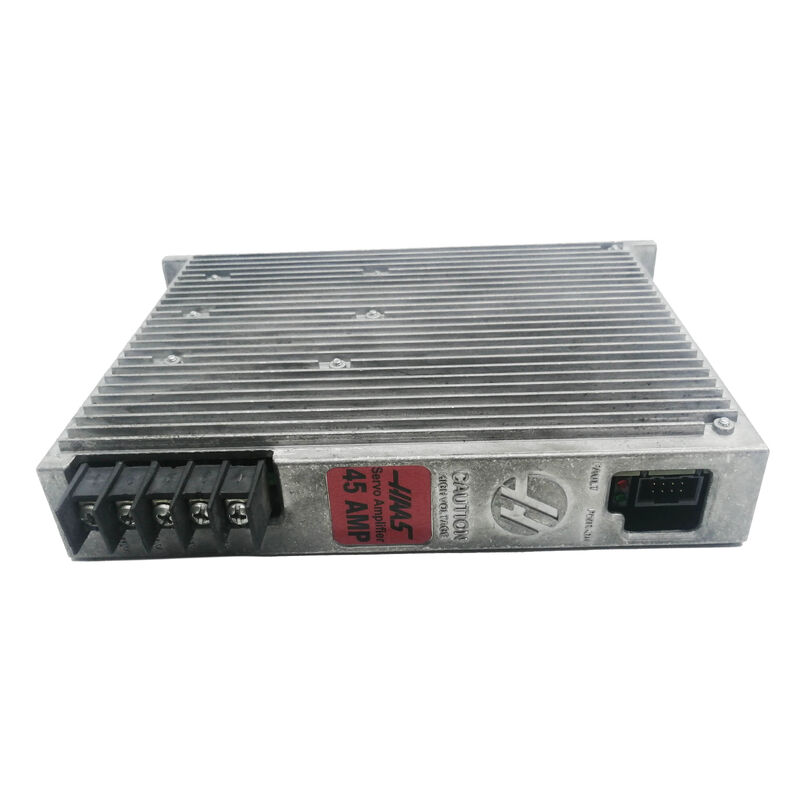

HAAS 32-3551J مكبر الخدمة 45A BL Smart Amp، إصلاح و استبدال السوق اللاحقة

الجزء الذي يبقي محور HAAS الخاص بك يعمل

كل محور على Haas آلة CNC يعتمد على شيء واحد يعمل بشكل صحيح وراء باب لوحة: مكبر الخدمة.32-3551Jو أيضاً مرجعية93-32-3551Jفي ترقيم الجزء HAAS المحدث هو مكبر الذكاء BL ذو 45 آمبر مخصصة لأحواض متوسطة الحمل عبر مجموعة واسعة من مراكز التصنيع العمودية HAAS ، مراكز التصنيع الأفقية ،ومراكز الدوران تشغيلتحكم الجيل التالي (NGC).

عندما يفشل هذا المضخم، يتوقف هذا المحور لا جري، لا تنفيذ البرنامج، لا إنتاج.الحصول على استبدال اختبار على الجهاز في أسرع وقت ممكن هو الأولوية الوحيدة وذلك بالضبط حيث تصليح السوق اللاحقة ووحدات استبدال مخصصة تصبح ذات صلة.

المواصفات التقنية

كيف يتناسب 32-3551J مع نظام القيادة HAAS

تستخدم آلات HAAS بنية طاقة مركزية. محرك القيادة المتجهة أو على الآلات الأصغر ، إمدادات الطاقة المحدودة (MMPS) تصحح الجهد الوارد في خطوط التيار المتردد وتولد تشاركحافلة متواصلة بقوة 320 و340 فولتكل مكبر خدمة يستقطب من هذا الحافلة ويحول طاقة التيار المشترك إلى خيار التيار المتردد ثلاثي المراحل

32-3551J يجلس في رف المضخم ، ويستقبل 320 فولت DC من جانب واحد ، ويخرج التردد المتغير ، التيار المتغير إلى محرك الخدمة من الجانب الآخر.الاتصال مع جهاز التحكم NGC يعمل رقمياًوهذا ما يجعل هذه المضخات "الذكية" مختلفة عن التصاميم التناظرية القديمة المضخة لا تتبع فقط أمر الجهدوالتيار السحب مرة أخرى إلى التحكمهذه الحلقة الرقمية هي ما يمكّن تشخيص الإنذار التفصيلي الذي تشتهر به آلات HAAS NGC.

عندما يتطور المعزز خطأً ، يضيء المصابيح الضوئية الحمراء على الوجه و عادةً ما يعرض جهاز CNC إنذارًا خاصًا للمعزز الخدمي على شاشة التحكم ، يشير مباشرة إلى المحور المتأثر.هذا مفيد للتشخيص، ولكن عملية الإصلاح أو الاستبدال الأساسية لا تزال تتطلب أن يتم إزالة الطاقة الكاملة من الآلة وأن يتم تشغيل حافلة 320 فولت DC مؤكدة قبل بدء أي عمل.

لماذا إصلاحات السوق اللاحقة والإستبدال المخصص لها معنى

93-32-3551J قد تم إدراجها على قائمةتم إيقافها من قبل الشركة المصنعة، مما يعني أن المشتريات الجديدة المباشرة من خلال منافذ مصنع HAAS (HFO) لم تعد مضمونة لجميع المناطق ومستويات المخزون. هذه مشكلة حقيقية عندما يفشل مكبر في آلة الإنتاج.

إصلاحات السوق اللاحقة ووحدات الاستبدال التي تسيطر على الجودة تملأ هذه الفجوة و في كثير من الحالات ، فهي الخيار الاقتصادي الأذكى حتى عندما يكون مخزون OEM متاحا.

التكلفةيتم تداول مكبر خدمة 45A HAAS OEM الجديد ، عندما يكون متاحاً ، عادةً في نطاق 1500 $ ¢ 1750 $ من خلال قنوات السوق اللاحقة.إصلاح المهنية لوحدة معطلة تكلفة أقل بكثير وتعود نفس الأداء الكهربائي عندما يتم بشكل صحيح.

السرعة.غالباً ما يمكن لمصانع إصلاح مكونات CNC المتخصصة التي تحتفظ بمعدات اختبار HAAS المخصصة إصلاح وحدة إصلاح أسرع من الانتظار في أوقات قيادة OEM ، خاصة خارج أمريكا الشمالية.

التخصيصبالنسبة للمحلات التي تعمل بتكوينات آلة معدلة، أو ترتيبات محورية غير قياسية، أو آلات تمت إعادة التحكم فيها،يمكن لموردي السوق اللاحقة شراء وتكوين مكبرات البديل لتتناسب مع المتطلبات الكهربائية والبرمجيات الثابتة المحددة للتركيب.

استبدال المكونات الوقائيةعمليات إصلاح الجودة تتجاوز إصلاح العيب المباشرومكونات أخرى ذات خصائص الشيخوخة المعروفة غالبا ما يتم استبدالها بشكل استباقي خلال إصلاح مهني، تمديد عمر الخدمة الفعلي للوحدة التي أعيد بناؤها أكثر مما يمكن أن يحققه إصلاح عيب بسيط.

أشكال الفشل الشائعة ما يجب التحقق منه قبل الطلب

ليس كل إنذار محوري يعني أن المضخم سيء قبل سحب 32-3551J فالتحقق المنهجي يوفر الوقت والمال

إشارة ضوئية حمراء، لا حركة على المحورهذا هو تقديم فشل المضخم الكلاسيكي، ولكن الانسداد الميكانيكي على المحور، وتشويط محرك الخدمة المختصر، أو خطأ الكابل يمكن أن تنتج أعراض متطابقة.فصل خطوط المحرك من مخرج المضخم وتحقق مقاومة التلف المحرك إلى الأرض قراءة منخفضة أو نقاط قصيرة ميتة إلى المحركليس الضخم

المحور يتحرك بقسوة أو يتذبذبفي معظم الحالات ، هذه مشكلة معايير التحكم أو مشكلة ردود فعل مكيف بدلاً من فشل في أجهزة المضخم. تحقق من كابل ردود الفعل والمصل قبل إدانة المضخم.

مكبر الصوت يبقى بارداً، لا يوجد ضوء أخضرإذا كان مؤشر POWER ON الأخضر لا يضيء مع وجود 320 فولت DC على الحافلة ، فمن المحتمل أن يكون مصدر الطاقة الداخلي للمضخم قد فشل. هذا خطأ في الأجهزة يتطلب إصلاحًا أو استبدالًا.

خطأ في ارتفاع درجة الحرارةيعمل جهاز استشعار درجة الحرارة المضخم على 195 درجة فهرنهايت (90 درجة مئوية). قبل استبدال الوحدة ، تأكد من تشغيل مروحة تبريد الخزانة وتلقي إمدادات 120 فاكس الصحيحة.مروحة التبريد الفاشلة سوف تسبب أخطاء حرارية على مكبرات الصحة.

الحافلة المترددة تنهار عندما يتم توصيل مكبر معينمرحلة إخراج قصيرة في المُضخم ستُقلّل من فولتاج الحافلة في اللحظة التي يتم فيها توصيلها، فانفصال المُضخّمين واحداً تلو الآخر بينما مراقبة فولتاج الحافلة تعزل الوحدة المعيبة.

التوافق مع الآلة

يستخدم 32-3551J / 93-32-3551J عبر مجموعة واسعة من الآلات المجهزة بـ HAAS NGC ، والتي تشمل بشكل شائع:

• سلسلة VFمراكز التصنيع العمودية (VF-1 إلى VF-12 وأكبر)
• سلسلة VMطاحونات عمودية
• سلسلة "إيه سي"مراكز التصنيع الأفقية
• سلسلة STمراكز التحويل والحواسيب
• سلسلة HLمحولات
• سلسلة UMCمراكز معالجة عالمية ذات 5 محاور
• مختلفةالدوار والمؤشرتكوينات المحور باستخدام الجداول ذات القيادة الخدمية

تصنيف 45A يضع هذا المضخم في فئة المحور المتوسط عادة محاور X ، Y ، أو Z على VMCs متوسطة الحجم ، أو محور الدوران الأساسي على المحورات الصغيرة. تستخدم المحاور الأثقل المتغيرات 60A أو 90A ؛المحاور المساعدة الخفيفة تستخدم وحدة 30A.

ملاحظة السلامة قبل أي عمل

العمل على دوائر مكبرات الخدمة ينطوي على الجهد المستمر القاتل. قبل لمس أي مكون في خزانة التحكم HAAS، تشغيل الجهاز تماما قبالة في المقطع الرئيسي وانتظرما لا يقل عن خمس دقائقللتأكد من أن ضوء مؤشر HV على Vector Drive أو MMPS قد تم إطفائه بالكامل قبل المضي قدماً. لا تتسرع في هذه الخطوة.

الأسئلة الشائعة

س1: ما هو الفرق بين 32-3551J و 93-32-3551J؟

هذه الأرقام الثنائية تشير إلى نفس المضخم.93-المقدمة هي اتفاقية تحديث رقم الجزء من HAAS المطبقة على الإصدار الحالي من الكتالوج للمكون.93-32-3551J هو البديل المباشر لـ 32-3551J الأصلي ويمكن استبداله بالكامل في جميع آلات HAAS NGCعند البحث عن بديل، ستعود كلا الرقمين نفس المنتج. يدرج بعض موردي السوق اللاحقة كلا الرقمين لالتقاط عمليات البحث باستخدام أي من الأشكال.

السؤال 2: هل سيتواصل جهاز 32-3551J المتكرر أو المصلح بشكل صحيح مع جهاز التحكم في NGC؟

نعم، شريطة أن تكون الوحدة قد تم اختبارها بشكل صحيح وأن البرنامج الثابت متوافق مع إصدار التحكم في الآلة.بروتوكول الاتصال الرقمي بين المضخم الذكي والتحكم NGC هو مستوى الأجهزة ولا يعتمد على أي ترخيص أو ترخيص رموزسيتم التعرف على المضخم الذي تم إصلاحه بشكل صحيح مع دوائر الاتصال الوظيفية بواسطة جهاز التحكم NGC ويتصرف بنفس طريقة وحدة OEM.عندما تكون مراجعات البرمجيات الثابتة مصدر قلق عادة على الآلات التي تحتوي على تحديثات البرمجيات الأخيرة جداً سيكون المورد المشهور قادرًا على مطابقة الإصدار المطلوب.

السؤال 3: تظهر آلتي إنذار "خطأ محرك المحور" كيف يمكنني تأكيد أن المضخم هو في الواقع المشكلة؟

تبدأ مع المؤشرات الفيزيائية على وجه المضخم: LED خطأ أحمر صلب مع الضوء الأخضر POWER ON غائبة أو ضعيفة تشير بقوة فشل في أجهزة المضخم.فصل كابل المحرك عن المضخم و شغّل الجهاز إذا تمّ إزالة العيبإذا استمر الخطأ مع فصل المحرك ، وتم تأكيد تشغيل الباص المتردد بشكل طبيعي (320V340V DC) ، فإن المضخم نفسه هو المذنب الأكثر احتمالاً.يستحق التحقق من مقعد المضخم و أي ضرر مرئي على اللوحة قبل إدانة الوحدة، حيث أن الاتصالات الفارغة تسبب عددًا كبيرًا من أخطاء المضخم الظاهرة.

السؤال 4: هل يمكن استخدام 32-3551J على المحاور التي كان لها تصنيف مكبر مختلف في الأصل؟

لا يجب أن تتطابق تصنيفات مكبرات إن تركيب مكبر ذو تصنيف أقل على محور ذو طلب كبير سيؤدي إلى أخطاء متكررة في التيار الزائد وفشل مبكر للمكبريعد تثبيت مكبر أعلى التصنيف غير ضار بشكل عام من الناحية الكهربائية ، ولكن قد ينتج عن أخطاء مرتبطة بالمعايير إذا تم تكوين جهاز التحكم NGC لتوقع نوع محدد من مكبرات الصوت على هذا المحور.دائما مطابقة تصنيف الاستبدال إلى الأصلي.

السؤال 5: ما الذي يعنيه بديل "مخصص" في السوق اللاحقة في الممارسة العملية؟

بالنسبة لمعظم آلات HAAS NGC القياسية ، لا تتطلب وحدة الاستبدال المباشر أي تخصيص - فهي جاهزة للتثبيت. يصبح التخصيص ذو صلة في حالات محددة:الآلات التي تم تجهيزها مرة أخرى بمحركات خدمة مختلفة تتطلب ملفًا مختلفًا للتيارمشروعات إعادة التجهيز متعددة المحاور حيث تم استبدال جهاز التحكم الأصلي؛ الآلات التي تعمل في بيئات الجهد غير القياسية.أو المنشآت التي يحتاج إليها العميل إلى معايير تم تكوينها مسبقًا يتم تحميلها في المضخم قبل الشحن لتقليل وقت التشغيل في الموقعإذا كان تطبيقك قياسيًا، فإن استبدال المخزون المختبر هو كل ما تحتاجه. إذا كنت تستخدم آلة معدلة، ناقش تكوينك المحدد مع المورد قبل الطلب.
