| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | HONEYWELL |
| إصدار الشهادات | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |
| رقم الموديل | M7284C1000 |

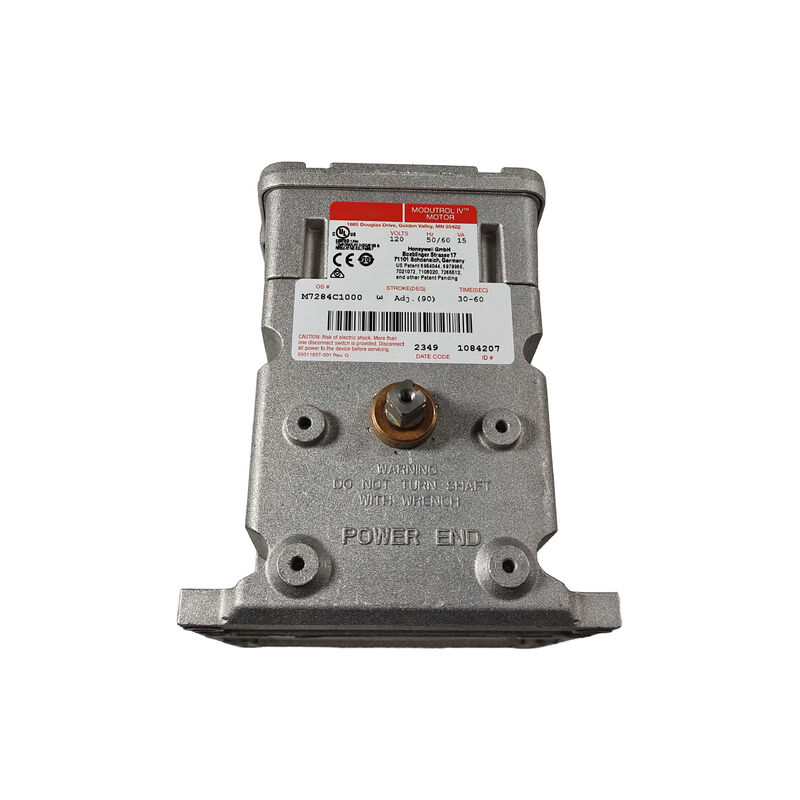

الـM7284C1000هومحرك هانيول Modutrol IVتستخدم للوضعالمكابح والصماماتمنإشارة التحكم 4 ≈ 20 mA.
بيانات المنتج لعائلة M7284 تظهر أنه120 فاكس، 50/60 هرتزمحرك المحرك فيعزم الدوران 150 باوندفئة، في حين أن صفحات البيع المنشورة لهذا النموذج بالضبط وصف أيضامسار قابل للتعديل من 90° إلى 160°و30 إلى 60 ثانية توقيت اسمي.
ما يجعل هذا النموذج قيماً هو الطريقة التي يربط بها إشارات التحكم الإلكترونية والحركة الميكانيكية الحقيقية في جهاز HVAC وأجهزة التحكم في العمليات.لا يتم اختيار محرك في هذه الفئة ببساطة لأنه يدور عمود.
يتم اختياره لأنه يمكن أن يضع مدفأة أو صمام بسلاسة ، وتكرارًا وتوقعًا عبر ضربة عمل مفيدة. في أنظمة التحكم العملية في المباني وأنظمة تدفق الهواء الصناعية ،هذا النوع من الموقع المتكرر يهم أكثر من السرعة الخام.
هذا المنظور الاستخدامي يترتب مباشرة على الدور المعلن لعائلة Modutrol IV في وضع الصمامات والمكابح.
الـ M7284C1000 مناسبة جيداًمكابح التكييف والتهدئة، أجهزة التحكم في هواء الاحتراق، صمامات العمليات، وأتمتة المصانع الميكانيكيةحيث4×20 مآإشارة القيادة جزء من استراتيجية التحكم
أوراق Honeywell Modutrol IV تشكل العائلة حول الموقع النسبي للضغط والصمامات مما يجعل هذا النموذج مناسبًا بطبيعة الحال لغرف الغلايات وأنظمة معالجة الهواءمجموعات تحكم المحرقة، وبيئات التشغيل الآلي المماثلة حيث يتطلب التنقل الزاوي المتحكم.
العديد من تفاصيل التثبيت تضيف أيضا قيمة عملية في الميدان.
وتشمل البيانات المنشورة للعائلة وهذا النموذجتركيب القدم,محطات اتصال سريعة,حماية الطقس NEMA 3، وعمود مربع ذو نهاية مزدوجةهذه ليست تفاصيل صغيرة في العمل الحقيقي
وهي تؤثر على مدى سهولة تركيب المحرك ، وتوصيله بالأسلاك ، وربطه بالآلية المحركة ، وحمايته في الغرف الميكانيكية أو مساحات المعدات الخارجية المجاورة.
بالنسبة لعمل الصيانة والتجديدات ، فإن M7284C1000 هو أفضل معاملةمحرك محرك التحكم، وليس فقط كمحرك مع الجهد المتطابق.
نوع الإشارة، فئة الدوران، نطاق السكتة الدماغية، سلوك الدوران، شكل التثبيت، وأسلوب العمود كل شيء مهم.
من الناحية العملية ، فإن الاستبدال الصحيح يحافظ على سلوك ربط الضغط أو الصمام ثابت ويقلل من فرصة عدم استقرار التحكم بعد بدء التشغيل.
تستند هذه التوصية إلى البيانات المنشورة عن منتج Modutrol IV لعائلة M7284.
| المعلم | القيمة |
|---|---|
| رقم الجزء | M7284C1000 |
| المصنع | هانيويل |
| نوع المنتج | محركات المحرك المعدلة |
| عائلة المنتجات | مودوترول IV |
| إمدادات الطاقة | 120 فاكس، 50/60 هرتز |
| إشارة التحكم | 4×20 مآ |
| عزم الدوران | 150 باوند في |
| السكتة الدماغية | قابل للتعديل من 90 درجة إلى 160 درجة |
| التوقيت | 30 ثانية (90 درجة) ، 60 ثانية (160 درجة) الاسمية |
| التثبيت | من طراز "السيارة" |
| أسلوب العمود | عمود مربع ذو نهاية مزدوجة |
| الحماية | حماية الطقس NEMA 3 |
| عائق المدخل | 100 أوم |
س1: أي نوع من المنتجات هو M7284C1000؟
انهامحرك محرك Modutrol IVتستخدم للوضعالمكابح والصماماتمن4×20 مآإشارة التحكم
س2: ما الذي يعطي هذا النموذج قيمته العملية في أنظمة التحكم؟
قيمته تأتي من الجمع بينالمدخلات الإلكترونية النسبيةمع درجة دفة ميكانيكية ودورة عزم محددة.
هذا يجعله مفيدًا عندما يحتاج جهاز التحكم إلى تحديد موقع الضغط أو الصمام المتكرر بدلاً من تشغيل بسيط للعمل.
السؤال 3: ما هي الأنواع من التطبيقات التي تناسب هذا المحرك بشكل أفضل؟
إنه يناسبكأجهزة مكافحة التهابات التكييف والهواء، وأجهزة التحكم في غرف الغلاية، ومعدات معالجة الهواء، وتحديد موقع صمام العمليةحيث يتم استخدام نظام التحكم بقدرة 4×20 مآ.
هذه الأمثلة على التطبيقات تتبع مباشرة من دور عائلة Modutrol IV في الضغط والصمام.
السؤال الرابع: لماذا العزم الدوري والسرعة مهمة جدا هنا؟
لأن محركات المحرك يتم اختيارها من خلال العمل الميكانيكي الذي يجب أن تقوم به، وليس فقط من خلال فولتاج التغذية.
يُؤثر حمولة الربط، زاوية السفر المطلوبة، ووقت الاستجابة على ما إذا كان جهاز التشغيل سيتحكم في الجهاز بشكل صحيح.
هذا تفسير هندسي مدعوم ببيانات عائلة M7284 المنشورة.
س5: ما الذي يجب التحقق منه قبل طلب M7284C1000؟
تحقق من رقم الجزء المثبت، ونوع الإشارة، ومتطلبات عزم الدوران، ومدى ضربات الدفع، ونمط العمود، وتنظيم التثبيت.
في عمليات استبدال المحركات، هذه النقاط عادة ما تهم أكثر من المظهر وحده.
