| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0246-B101 |

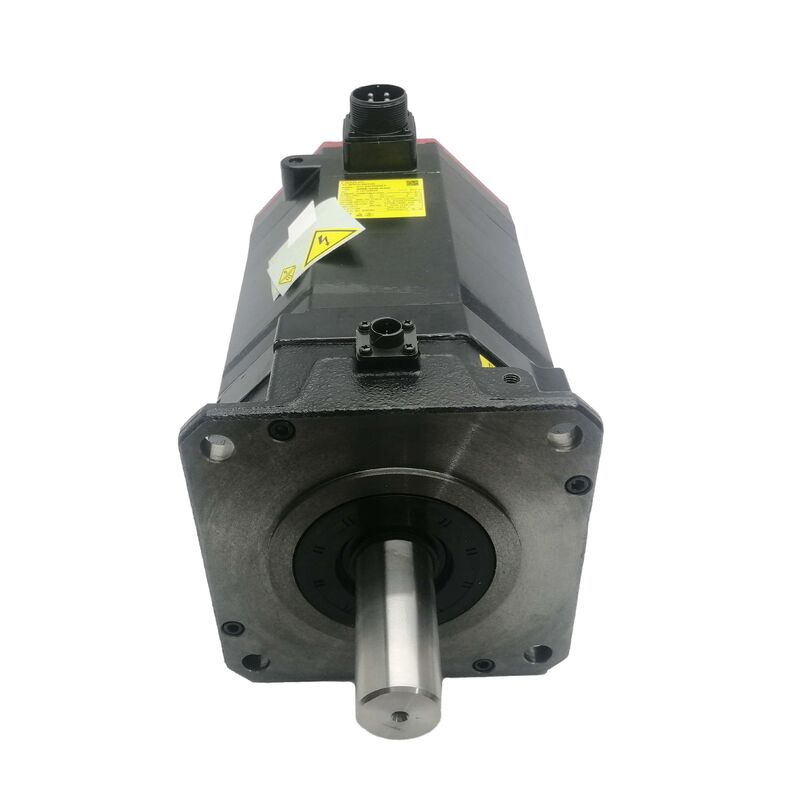

يحمل A06B-0246-B101 تسمية AC22/2000i: فئة عزم دوران توقف 22 نيوتن متر عند سرعة قصوى 2000 دورة في الدقيقة من سلسلة محركات سيرفو Alpha C من FANUC. تضع فئة عزم الدوران 22 نيوتن متر هذه بين فئات المحركات الأخف α12/3000 (12 نيوتن متر) والأثقل α30/1200 (30 نيوتن متر) — مناسبة لمحركات التغذية الأساسية على مراكز التشغيل CNC متوسطة إلى كبيرة ومراكز الخراطة حيث يكون عزم الدوران المستدام عند سرعة معتدلة هو متطلب التصميم.
عند سرعة قصوى تبلغ 2000 دورة في الدقيقة، تكون الأولوية لسلطة عزم الدوران بدلاً من معدل الانتقال العالي. على برغي كروي بمسافة 10 مم في اقتران مباشر، تنتج 2000 دورة في الدقيقة 20 مترًا في الدقيقة — كافية لمعظم متطلبات الانتقال السريع لمحور التغذية في مركز التشغيل مع توفير عزم الدوران المستمر البالغ 22 نيوتن متر الذي يدعم قوى القطع على هياكل الآلات الأثقل.
تتميز تكوين B101 بعمود أملس مستقيم — مسمى SLK، مما يعني عدم وجود مجرى مفتاح. يتم تركيب محور الاقتران عن طريق التثبيت بالاحتكاك على قطر العمود الأملس. يتطلب نمط العمود هذا عزم دوران صحيحًا لتثبيت المحور عند التركيب وفحصًا دوريًا، حيث يمكن أن يتطور الانزلاق في التثبيت بالاحتكاك تحت أحمال عكسية مستمرة إذا تدهورت قوة التثبيت بمرور الوقت. قم بتأكيد تطابق تجويف محور الاقتران الموجود مع مواصفات العمود الأملس قبل التركيب.
| معامل | قيمة |
|---|---|
| رقم القطعة | A06B-0246-B101 |
| فئة المحرك | AC22/2000i |
| عزم دوران التوقف | فئة 22 نيوتن متر |
| السرعة القصوى | 2000 دورة في الدقيقة |
| العمود | أملس مستقيم (SLK، بدون مجرى مفتاح) |
| المشفر | i1000 تزايدي |
| الأصل | اليابان |
المشفر i1000 هو مشفر تزايدي. عند كل تشغيل، يلزم إجراء دورة إرجاع مرجعي لتحديد مرجع موضع المحور قبل أن تتمكن الآلة من إنتاج الأجزاء. هذا سلوك قياسي ومتوقع للآلات المبنية بمحركات مشفرة تزايدية من سلسلة Alpha C. إذا كان الموضع المطلق عند التشغيل بدون تحديد الموضع الأولي مطلوبًا، فإن متغير المحرك المزود بمشفر مطلق هو المواصفات الصحيحة.
س 1: ماذا يعني SLK (عمود أملس) لاختيار الاقتران؟
يحدد SLK عمودًا مستقيمًا بدون مجرى مفتاح مصقول. يعتمد نقل عزم الدوران بالكامل على التثبيت بالاحتكاك بين تجويف محور الاقتران وسطح العمود. يجب أن يكون المحور من نوع الاحتكاك ذي التجويف الأملس بالحجم الصحيح لقطر العمود. يجب تطبيق عزم دوران قفل المحور عند التركيب بالقيمة المحددة من قبل الشركة المصنعة للاقتران. على محرك 22 نيوتن متر تحت أحمال عكسية، يمكن لمحور تثبيت الاحتكاك ذي عزم الدوران غير الصحيح أن يطور انزلاقًا دقيقًا على مدى عمر الخدمة — قم بتأكيد عزم دوران تركيب المحور وفحصه بشكل دوري.
س 2: ما هي المضخمات المتوافقة مع A06B-0246-B101؟
تتزاوج فئة AC22/2000i مع وحدات مضخم SVM من سلسلة FANUC Alpha C من عائلة A06B-6079 أو A06B-6096 FSSB بالتيار المقنن المناسب لفئة المحرك 22 نيوتن متر. قم بتأكيد طراز المضخم المحدد وتياره المقنن مقابل التيار المقنن للمحرك قبل الاقتران. هذا المحرك غير متوافق مع مضخمات سلسلة Beta.
س 3: تتطلب الآلة تحديد الموضع الأولي عند كل تشغيل. هل هذا بسبب المشفر i1000؟
نعم. المشفر i1000 تزايدي — ليس لديه ذاكرة موضع مطلقة ويتطلب دورة إرجاع مرجعي عند كل تشغيل لتحديد نقطة الصفر للمحور. هذا سلوك تشغيل طبيعي للآلات المجهزة بمحركات مشفرة تزايدية من سلسلة Alpha C. للحصول على الموضع المطلق بدون تحديد الموضع الأولي، يلزم متغير محرك مزود بمشفر نبضي مطلق.
س 4: بعد استبدال المحرك بـ A06B-0246-B101، يكون خطأ تتبع المحور أكبر من ذي قبل. ماذا يجب فحصه؟
قم بتأكيد تطابق معلمة نوع المحرك في CNC مع مواصفات AC22/2000i. تحقق من أن كابل المشفر مثبت بالكامل في موصل التغذية الراجعة للمضخم. تحقق من محور اقتران العمود الأملس — المحور غير المثبت بالكامل على العمود الأملس يخلق عدم محاذاة ميكانيكية تضيف احتكاكًا، والذي يظهر كخطأ تتبع قبل أن يفشل الاقتران ميكانيكيًا.
س 5: من أين يتم الحصول على A06B-0246-B101؟
من خلال سوق قطع غيار محركات FANUC Alpha C — يقدم تجار محركات CNC المتخصصون وشركات الإصلاح خدمات التبادل، والفائض المختبر، وإعادة البناء. قم بتأكيد لاحقة B101 (عمود أملس مستقيم، i1000) من لوحة اسم المحرك المثبت قبل الطلب. تتطلب برامج التبادل عادةً المحرك الفاشل كإرجاع أساسي.
