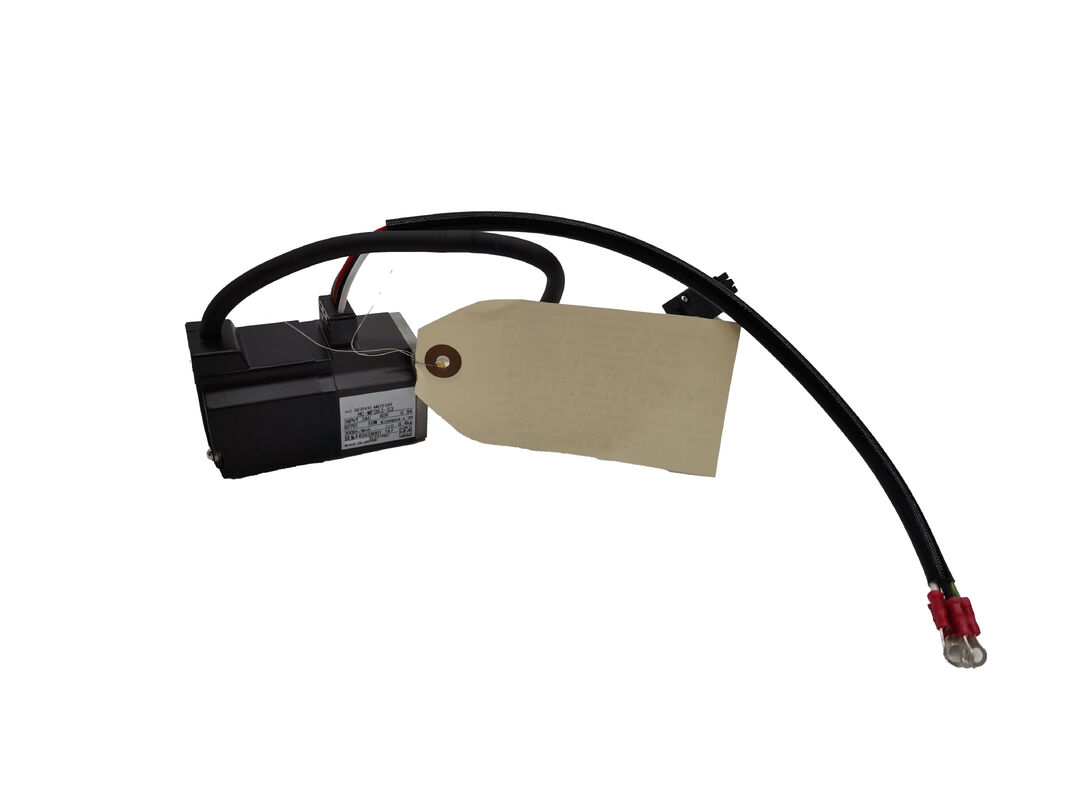

محرك سيرفو AC من ميتسوبيشي HC-MF73-S15 — محرك عمود مفتاح 750 واط من سلسلة HC-MF

عندما يكون عزم الدوران الثابت والسلس هو الأولوية

هناك فئة من محركات السيرفو لا تطارد عناوين أوراق المواصفات — لا يوجد دقة تشفير غريبة، ولا أرقام قصور ذاتي منخفضة للغاية — ولكنها تكسب سمعتها من خلال العمل بشكل موثوق عامًا بعد عام في بعض بيئات CNC الأكثر تطلبًا في الصناعة. الـMitsubishi HC-MF73-S15 ينتمي إلى تلك الفئة.

جزء من سلسلة HC-MF من ميتسوبيشي — خط مصمم حول مبادئ تصميم القصور الذاتي المتوسط والسعة الصغيرة — يوفر هذا المحرك750 واط (0.75 كيلو واط) من الخرج المقنن عند3000 دورة في الدقيقة على مصدر طاقةثلاثي الطور 117 فولت تيار متردد، يسحب5.2 أمبير في ظل الظروف المقننة. عمود الخرج هوعمود مستقيم بقطر 19 مم مع مجرى مفتاح، مما يوفر التداخل الميكانيكي الإيجابي الذي تتطلبه تطبيقات عكس عزم الدوران. لا يوجد فرامل كهرومغناطيسية في هذا الإصدار. يتم توصيل الطاقة والتشفير عبر قابسات أمامية، وهو تصميم عملي لعلب آلات CNC حيث يكون توجيه الكابلات الخلفي محدودًا.

المحرك ذو بناء مغلق مع تبريد بالهواء القسري — مصمم بقوة لبيئات الورش الفعلية بدلاً من المختبرات المكيفة.

المواصفات الفنية

سلسلة HC-MF في السياق

يسبق خط HC-MF جيل HC-MFS. بينما يستخدم HC-MFS مشفرًا مطلقًا بدقة 17 بت يتواصل عبر رابط تسلسلي رقمي، يستخدم HC-MFمشفر تناظري OBA — مشفر إشارة جيبي/جيب تمام كان قياسيًا على مضخمات MR-J2. هذا يعني أن HC-MF73-S15 هو بالتأكيدمحرك مشغل MR-J2. لن يتم توصيله مباشرة بمضخمات MR-J2S أو MR-J3 أو MR-J4 دون تقييم التوافق، لأن كل جيل قام بتغيير بروتوكولات الاتصال بالمشفر.

بالنسبة لمهندسي الصيانة الذين يحافظون على تشغيلالآلات التي يتم التحكم فيها بواسطة MR-J2، فإن هذا التمييز هو ما يجعل HC-MF73-S15 قطعة الغيار الصحيحة. الإصدار الأحدث MFS، على الرغم من أنه

متشابه في الأبعاد من بعض النواحي، يستخدم نوع مشفر مختلف ويقترن بمشغلات MR-J2S — هذه ليست قابلة للتبديل دون تغييرات في المشغل وعمل المعلمات.

يضعخاصية القصور الذاتي المتوسط لسلسلة HC-MF بشكل جيد لـتطبيقات محاور تغذية آلات CNC: أكثر تساهلاً تحت ظروف تحميل متغيرة من المحركات ذات القصور الذاتي المنخفض، وأكثر استجابة من التصميمات ذات القصور الذاتي العالي عندما تكون معدلات التسارع مهمة. يتعامل مع نوع الحركة المحورية ثنائية الاتجاه والمتغيرة الحمل التي تحدث في عمليات التفريز والحفر والخرط دون مشاكل البحث عن الكسب التي تظهرها المحركات ذات الحجم الصغير غالبًا.

تكوين العمود وملاحظات التركيب

مجرى المفتاح في العمود بقطر 19 مم هو ضرورة عملية لأي محور حيث تكون انعكاسات عزم الدوران متكررة أو حيث يمكن للأحمال المحورية أن تتسبب في انزلاق اقتران العمود الأملس بمرور الوقت. تنقل وصلات المفتاح عزم الدوران من خلال التداخل الميكانيكي، وليس الاحتكاك — وعند 750 واط مع توفر 3000 دورة في الدقيقة، تقدم اقترانات الاحتكاك فقط وضع فشل غير ضروري ببساطة.

عند التركيب، يجب تركيب محرك فئة HC-MF 750 واط علىشريحة ألومنيوم بقياس 300 × 300 × 12 مم (أو كتلة حرارية مكافئة) لضمان تبديد الحرارة الكافي تحت التشغيل المقنن المستمر. هذا محرك يعتمد على نقل الحرارة بالتوصيل إلى تركيبه كجزء من إدارته الحرارية — التركيب على لوحة تركيب معزولة حرارياً أو ذات حجم صغير سيقلل من تصنيف الواجب المستمر للمحرك.

يحافظ تصميم الموصل الأمامي، المشترك عبر سلسلة HC-MF، على تنظيم الكابلات بشكل متوقع ويتجنب الحاجة إلى توجيه الكابلات حول الجزء الخلفي من المحرك — تفصيل مهم في تجميعات المحاور المعبأة بكثافة.

ملاءمة التطبيق

يوجد HC-MF73-S15 بشكل شائع فيمراكز تشغيل CNC، والمخارط، وآلات التفريز من أواخر التسعينيات وأوائل الألفينات التي تم تكوينها في الأصل بأنظمة سيرفو MR-J2. بخلاف CNC، تظهر السلسلة أيضًا فيمعدات التجميع الآلي، ومراحل تحديد المواقع X-Y، وآلات التعبئة والتغليف من نفس الجيل.

لأي من هذه الآلات التي لا تزال في الخدمة الإنتاجية، فإن HC-MF73-S15 هو البديل الموثوق به، المتطابق، الذي يتجنب عمل تكامل النظام الذي قد يتطلبه التبديل بين الأجيال.

أسئلة متكررة

س 1: ما هو مشغل السيرفو المطلوب لـ HC-MF73-S15؟

ج: تم تصميم هذا المحرك لـمشغلات سيرفو من سلسلة Mitsubishi MR-J2. المشفر التناظري OBA المزود بمحركات سلسلة HC-MF يتواصل مع مشغلات MR-J2 على وجه التحديد. إنه غير متوافق مع مضخمات MR-J2S أو MR-J3 أو MR-J4 دون إعداد مشغل تحويل أو استبدال.

س 2: ماذا يعني التعيين S15، وهل هذا المحرك متاح مع فرامل؟

ج: يشير اللاحقة S15 إلى تكوين العمود والتركيب — على وجه التحديد، عمود مستقيم قياسي مع مجرى مفتاح وبدون فرامل كهرومغناطيسية. يتوفر إصدار مزود بفرامل من نفس المحرك الأساسي تحت التعيين HC-MF73B، والذي يضيف فرامل تثبيت عند انقطاع التيار الكهربائي لتطبيقات المحور الرأسي أو الاحتفاظ بالموضع.

س 3: ما هو الفرق بين HC-MF73 و HC-MFS73؟

ج: كلاهما محركات بقوة 750 واط وسرعة 3000 دورة في الدقيقة من عائلة ميتسوبيشي HC ذات القصور الذاتي المتوسط، لكنهما ينتميان إلى أجيال مختلفة من المشغلات. يستخدم HC-MF73 مشفرًا تناظريًا OBA ويقترن بـمشغلات MR-J2. يستخدم HC-MFS73 مشفرًا مطلقًا بدقة 17 بت ويقترن بـمشغلات MR-J2S. ليست قابلة للتبديل مباشرة — يتطلب تبديل أحدهما بالآخر إما تغيير المشغل أو جهاز واجهة إضافي.

س 4: ما هي أوضاع الفشل الأكثر شيوعًا في HC-MF73-S15؟

ج: المشفر التناظري OBA هو العنصر الأكثر تكرارًا في الخدمة — تظهر تدهور الإشارة كقراءات سرعة غير منتظمة أو أخطاء في تحديد المواقع قبل الفشل الكامل. تآكل المحامل هو المشكلة الشائعة الأخرى في التطبيقات ذات الدورات العالية. كلاهما قابل للإصلاح بواسطة ورش خدمة محركات السيرفو ذات الخبرة. يجب أيضًا فحص مروحة التبريد بالهواء القسري في هذا المحرك بشكل دوري، حيث يمكن أن تتسبب المروحة الفاشلة في الحمل الزائد الحراري تحت دورات العمل المستمرة.

س 5: هل يمكن استخدام HC-MF73-S15 كبديل مباشر لإصدارات HC-MF 750W الأخرى؟

ج: ميكانيكيًا، تشترك العديد من إصدارات HC-MF 750W في نفس أبعاد الشريحة وحجم العمود، مما يجعل التركيب المادي مباشرًا. ومع ذلك، تحقق دائمًا من تطابق نوع المشفر وتكوين الموصل قبل افتراض تبديل مباشر. بعض الإصدارات لها اتجاهات مخرج كابل مختلفة أو أنواع إشارات مشفر مختلفة يمكن أن تؤثر على التوافق مع الأسلاك والمشغلات الحالية.

إن Mitsubishi HC-MF73-S15 هو محرك سيرفو قديم. قم بتأكيد توافق المشغل ونوع المشفر ومتطلبات التركيب مقابل وثائق ماكينتك الحالية قبل الطلب.
