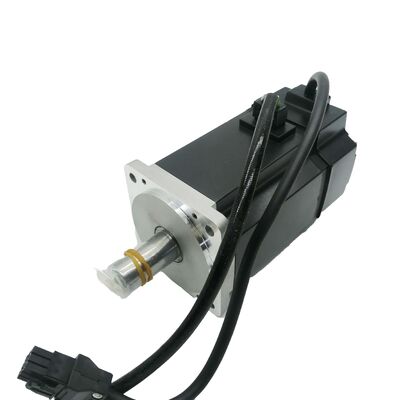

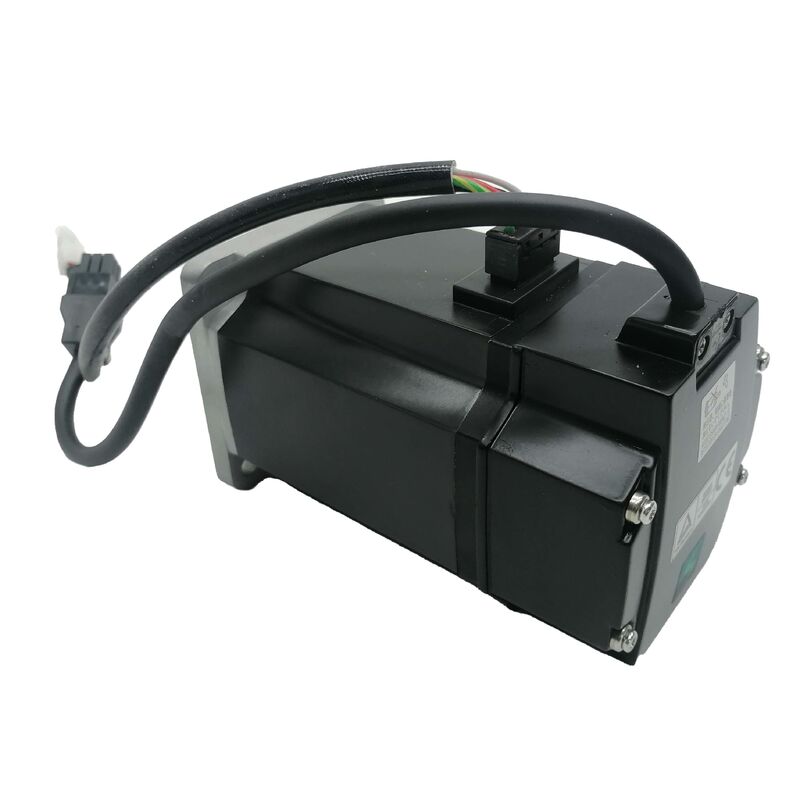

Mitsubishi HC-MFS23 الجديد

ميتسوبيشي الكهربائية · محرك خدمة التيار المتردد · سلسلة HC-MFS

ما هو هذا المحرك

Mitsubishi HC-MFS23 هو محرك خدمة التيار المتردد بدون فرشاة من 200W من سلسلة HC-MFS من Mitsubishi Electricخط محرك خدمة سريع الاستجابة مصمم لتطبيقات الأتمتة الدقيقة حيث التسارع السريع، دقة وضعية ضيقة، وأداء مستمر موثوق به هي المتطلبات الأساسية.

هذه القائمة هيوحدة جديدةليس إعادة بناء، ليس سحب تم تجديده، ليس قلب أعيد تصنيعه محرك جديد في حالة المصنع الأصليةو الملفوفات التي لم تشهد أبداً الحمل التشغيلي أو الدورة الحرارية في الخدمةعلى منصة راسخة مثل سلسلة HC-MFS ، هذا التمييز مهم أكثر مما يبدو. القاعدة المثبتة لهذه المحركات كبيرة ومتقدمة في السن.والسوق البديلة تعكس هذا الواقع: الوحدات القديمة الجديدة والخيارات المعاد تصنيعها تتعايش في سلسلة التوريد بمواصفات مخاطر مختلفة جداً. الوحدة الجديدة تزيل عدم اليقين حول الحالة التي تتلقاها في الواقع.

يتكامل HC-MFS23 بشكل أصلي مع مكبرات سيرفو من سلسلة MR-J2S من Mitsubishi داخل منصة MELSERVO النظام البيئي للدفع الذي تم تصميم هذه المحركات حولها.أن التوافق الأصلي يعني أن المضخم والحرك يعملان معا من الصفر: متطابقة واجهة المشفر، متطابقة المعايير الافتراضية، والتحكم التلقائي على جانب المحرك الذي يستخدم الخصائص المعروفة للمحرك كنقطة انطلاق.

المواصفات الرئيسية

سلسلة HC-MFS: بنيت لغرض الحركة السريعة والدقيقة

تمّ تقسيم مجموعة محركات (ميتسوبيشي) الخدمية دائماً حسب درجة الجهد الذاتي لأن فيزياء التحكم بالحركة تجعل مطابقة الجهد الذاتي ذات تأثير حقيقي.سلسلة HC-MFS تقع في نهاية انخفاض الحركة في هذا الطيف ‬ خيار تصميم متعمد يشكل كل شيء حول كيفية سلوك هذا المحرك في نظام الأتمتة.

انخفاض ثبات الدوار يعني أن المحرك يغير السرعة بسرعةالدوار ذو الحثالة المنخفضة هو أسهل لتسريع وتباطؤ بدقة، ويمكن أن تطبق حلقة التحكم تصحيحات أسرع دون تجاوز أو التذبذب حول الهدف.في تطبيقات الدورة العالية حيث يقوم محور بإكمال عشرات أو مئات تحركات تحديد المواقع القصيرة في الدقيقة، يكون التأثير التراكمي على الناتج الحقيقي وقابل للقياس.

في 200 واط ، فإن HC-MFS23 ليس حصان عمل عالي الدوران. إنه محرك مرن ودقيق سريع الاستجابة مناسب للحمولات الخفيفة التي تحتاج إلى التحرك بسرعة والتوقف بدقة.هذا الملف يشمل مجموعة واسعة من مهام الأتمتة ‬ ويشرح لماذا أصبحت سلسلة HC-MFS مواصفات قياسية على فئة الآلات التي تم تصميمها لها.

ثلاثة خصائص تحدد كيفية أداء HC-MFS23:

الدوار ذو الحثالة المنخفضة للرد الديناميكي السريع.تصميم الدوار الرقيق يقلل من كتلة الدوران ، مما يقلل مباشرة من مساهمة المحرك في inertia المحورية الكلية. وهذا يحسن نسبة inertia بين المحرك والحمل ،يسمح لمضخم الخدمة بتشغيل مكاسب حلقة التحكم العالية دون عدم الاستقرارالمكاسب العالية تعني تعقب موقف أكثر صرامة، تسوية أسرع بعد التحرك،ورفض مزيد من الاضطرابات أثناء التحركات ذات السرعة الثابتة ، والتي تترجم إلى جودة خروجه أكثر اتساقًا على معدات الأتمتة الدقيقة.

مُشفر إضافي لتعليق موقف موثوقيستخدم جهاز HC-MFS23 مكيف إضافي متطابق مع واجهة ردود فعل مكبر MR-J2S.يوفر مكيف بيانات الموقف عالية الدقة التي يحتاجها المضخم لإغلاق حلقة الموقف بدقة في جميع سرعات التشغيل. Encoder integrity is one of the primary reasons new units are preferred for production-critical replacements — an encoder that has accumulated years of thermal cycling and vibration in service carries failure risk that a factory-new encoder does not.

الإطار المدمج للمنشآت ذات المساحة المحدودة.لا تشكل البصمة المادية الصغيرة لـ HC-MFS23 قيوداً، فهي ميزة لبناة الآلات الذين يصممون أنظمة متعددة المحاور مع غلاف هيكلي ضيق.تثبيت ثلاثة أو أربعة محاور سيرفو في إطار ديكارتسي مضغوط، محطة تجميع صغيرة، أو حجرة آلة ضيقة هي مشكلة هندسية مختلفة عندما يكون حجم إطار المحرك يعمل مع التصميم بدلاً من ضده.

تكامل منصة MELSERVO

تم تصميم محرك HC-MFS23 لمجموعة مكبرات السيرفو MR-J2S من منصة MELSERVO من Mitsubishi من الجيل الذي جعل محرك HC-MFS مواصفات صناعية واسعة النطاق.مكبر MR-J2S يتعامل مع جميع وظائف التحكم في المحرك داخليا: تنظيم التيار، حلقة السرعة، حلقة الموقف، معالجة الترميز، وظائف الحماية.أو نظام من طرف ثالث مع خيار النبض يبعث بأوامر الموقعالـ MR-J2S يقوم بالباقي

العديد من جوانب منصة MR-J2S تستحق الفهم لأي شخص يقوم بتشغيل أو صيانة المعدات المبنية حولها:

ضبط تلقائييحتوي MR-J2S على وظيفة ضبط تلقائي تقدر نسبة inertia الحمل وتضبط معايير مكاسب وفقا لذلك. Running the auto-tuning procedure with the actual machine load attached after a motor replacement produces a tuned parameter set that reflects the real assembled axis characteristics — a more reliable commissioning baseline than manual gain entry.

إدارة المعلمات من خلال MR Configurator.يتم قراءة معايير مكبرات الصوت وتحريرها والاحتفاظ بها من خلال برنامج MR Configurator من Mitsubishi.الحفاظ على النسخة الاحتياطية لبارامترات الحالية لكل محور هو بسيط مع هذه الأداة، وهي الممارسة الوحيدة الأكثر فعالية للحد من مدة فترة التوقف عند الحاجة إلى استبدال المحرك.

مواصفات كابل المشفرواجهة مكيف HC-MFS23 تستخدم نوع محدد من المرفقين والكابلات المتناسبة مع مكبر MR-J2S.يجب أن يتبع اختيار الكابل مواصفات كابل Mitsubishi لهذا المزيج المحرك المضخماستبدال الكابلات غير المحددة يقدم خطر مشاكل سلامة إشارة المشفر التي تكون متقطعة ومحبطة للتشخيص.

حيث يتم تحديد HC-MFS23

200 واط من الطاقة المخرجة مع ملف ذو جدران منخفضة والإطار المدمج يضع HC-MFS23 في نطاق تطبيق محدد جيدًا. إنها مواصفات متكررة على أنواع المعدات التالية:

• أجهزة تحريك محورية وخطية للوحدة الاحتياطية
• الروبوت الكارتيزي الصغير تحديد موقع محور X و Y
• معدات التوزيع الدقيقة وتطبيق السوائل
• مُطبق العلامات وأحواض التسجيل التي تطبّق وتطبّق
• أدوات محمولة بخدمة محطة تجميع إلكترونية
• محركات تحديد المواقع والمؤشرات المضغوطة
• التوجيه المرئي وتحديد موقع مرحلة التفتيش
• أجهزة تسجيل وتقنية قطع أجهزة التعبئة والتغليف ذات الشكل الصغير
• معالجة مكونات أشباه الموصلات وتحديد موقع الصحن
• محاور عبرية لمعدات التلف والطلاء

لماذا تُهم الظروف الجديدة في مصادر HC-MFS

تم استخدام سلسلة HC-MFS لفترة طويلة بما فيه الكفاية بحيث يحتوي سوق الاستبدال على وحدات عبر مجموعة كاملة من الحالات. فهم ما تعنيه كل فئة في الواقع في الممارسة العملية:

الأسهم القديمة الجديدة (هذه القائمة):المصنع، لم يتم تركيبها أبداً، المحامل تعمل لمدة صفر ساعات، و الترميز في حالتها الأصلية، وعزل التلف غير متأثر بدورية الحرارة التشغيلية، لا توجد شكوك في تاريخ الخدمة.الاختيار الصحيح عندما الجهاز هذا المحرك يذهب إلى تشغيل الإنتاج والوقوف هو مكلف.

المعدات المتعددة:تم إعادة بناؤها من قلب مستعمل. الجودة هي وظيفة بالكامل من عملية إعادة البناء ‬ على وجه التحديد ما إذا كان يتم استبدال المحامل، تم اختبار و إثبات صحة الترميز،وقد تم اختبار الوحدة على أدائها مقابل المواصفات قبل الشحنإعادة بناء موثقة جيدا من مركز ذي سمعة طيبة هو خيار مشروع إعادة بناء غير موثقة من مصدر مجهول ليس كذلك

الوحدة المستخدمة / سحب:إزالة من آلة معطلة أو محطمة، حالة غير معروفة، مناسبة فقط عندما لا يكون هناك شيء آخر متاح وخطر الفشل المبكر مقبول.

بالنسبة لأي محور حيث تكلفة فشل ثانية ‬اليد العاملة لإعادة التثبيت، وقتا توقف للجهاز، وفقدان الإنتاج ‬تجاوز الفرق في السعر بين الجديد والمنشأ من جديد،الشرط الجديد هو الخيار الاقتصادي المباشر.

ملاحظات الاستبدال والتركيب

تطابق رقم الجزء الكاملHC-MFS23 مع الحائط المحدد والرموز الخيارية هي مواصفات كاملة. إذا كان لوحة اسم المحرك الفاشل تظهر أحرف إضافية بعد رقم الطراز الأساسي، وتحدد هذه الأحرف نوع العمود,تشكيل الاتصال، أو خيار الفرامل. مصدر الاستبدال لتتناسب مع تسمية لوحة الاسم الكاملة، وليس فقط النموذج الأساسي.

احتياطي لبارامترات المضخم قبل إزالة المحرك الفاشلالمعايير الخاصة بالمحور المخزنة في مكبر MR-J2S ‬ مكاسب حلقة الموقف ، مكاسب حلقة السرعة ، ثابتات وقت التسارع ، عرض الموقف ،يتم تعيين حدود عزم الدوران للجهاز والمحور المحدد. احتياطها باستخدام MR Configurator قبل تفكيكها. استعادة من النسخ الاحتياطي بعد الاستبدال يستغرق دقائق.إعادة بناءها يدويا من الصفر يستغرق وقتا أطول بكثير ويقدم خطر أخطاء المعلمات التي تؤثر على أداء المحور.

فحص كابل الترميز أثناء الاستبدال المخطط له.على الآلات التي يتم استخدام HC-MFS23 ومجموعة الكابلات فيها لسنوات عديدة ، فإن عزل كابل الترميز ومواصلات الاتصال هي نفس عمر المحرك. Proactive cable replacement during a planned motor swap is lower cost and lower disruption than a follow-on downtime event caused by cable-induced encoder faults shortly after the new motor is installed.

قم بتحقق يدوي قبل التشغيل التلقائيبعد التثبيت واستعادة المعلمات ، قم بالركض على المحور خلال رحلته الكاملة بسرعة منخفضة. تأكد من الاتجاه الصحيح والحركة السلسة ، وعدم وجود إنذارات المشفر قبل تشغيل أي دورات تلقائية.هذه الخطوة يلتقط أخطاء الأسلاك وعدم تطابق المعلمات في وضع التشغيل الأكثر أمانا.

الأسئلة الشائعة

س1: ما هو مكبر الخدمة الذي تتوافق معه Mitsubishi HC-MFS23؟

تم تصميم HC-MFS23 للاستخدام مع مضاعفات سيرفو من سلسلة Mitsubishi MR-J2S داخل منصة MELSERVO.يتم مطابقة واجهة المشفر ومواصفات المكونات من هذا المحرك إلى عائلة مكبرات MR-J2Sتأكيد نموذج المضخم المحدد ومعدل الطاقة مقابل الوثائق الكهربائية للآلة قبل التثبيت.

ما هي الفائدة العملية لشراء HC-MFS23 الجديد مقابل وحدة إعادة تصنيعها؟

وحدة جديدة لديها محامل مصنعة أصلية، ومدمج، وملفات دون ساعات خدمة أو ارتداء.يتم إعادة بناء وحدة معاد تصنيعها من جوهر مستعمل تعتمد الجودة على نطاق إعادة البناء ومعايير الشركة المصنعةفي محاور الإنتاج التي يسبب فيها فشل ثان توقف كبير، فإن الحالة الجديدة تُزيل عدم اليقين في تاريخ الخدمة التي تحملها الوحدات المعدلة.

س3: هل HC-MFS23 متوافق مع مكبرات Mitsubishi الجديدة مثل MR-J4 أو MR-JE؟

يستخدم HC-MFS23 واجهة تشفير مطابقة لجيل مكبرات MR-J2S.التوافق مع مكبرات MR-J4 أو MR-JE يعتمد على ما إذا كان هناك تحويل مكيف مناسب أو خيار واجهة متاح لهذه المحركاتبالنسبة للآلات التي يعمل فيها مكبر MR-J2S، فإن الحصول على HC-MFS23 الصحيح لهذا المكبر هو الطريق المباشر.راجع وثائق توافق Mitsubishi Electric للتكوينات المتعددة الأجيال.

هل يحتاج مكبر MR-J2S إلى إعادة تكوين بعد تثبيت مكبر HC-MFS23 بديلاً؟

يجب استعادة المعلمات الخاصة بالمحور المخزنة في مكبر MR-J2S ‬ المكاسب ، الحدود ، إعدادات التسارع ‬ من نسخة احتياطية من المعلمات التي تم أخذها قبل إزالة المحرك.المضخم لا يملأ هذه القيم تلقائيًا من المحركبعد استعادة المعلمات ، يوصى بتشغيل إجراء ضبط التلقائي للمضخم مع تحميل الجهاز المرفق للتأكد من أن إعدادات مكاسب مناسبة للمحور المجمّع مرة أخرى.

س5: ما الذي يجب التحقق منه قبل إعادة الجهاز إلى الإنتاج بعد استبدال المحرك؟

استعيد معايير المضخم من النسخة الاحتياطية من التيار، ثم ركض المحور يدوياً عبر كامل نطاق السير في سرعة منخفضة. تأكيد الاتجاه الصحيح للحركة، سرعة سلسة،وغياب إنذارات الترميز. تحقق من سلوك الحد من سفر البرنامج في كلا الطرفين من سفر المحور. أكمل هذا التحقق اليدوي بنجاح قبل تمكين تشغيل الدورة التلقائية.
