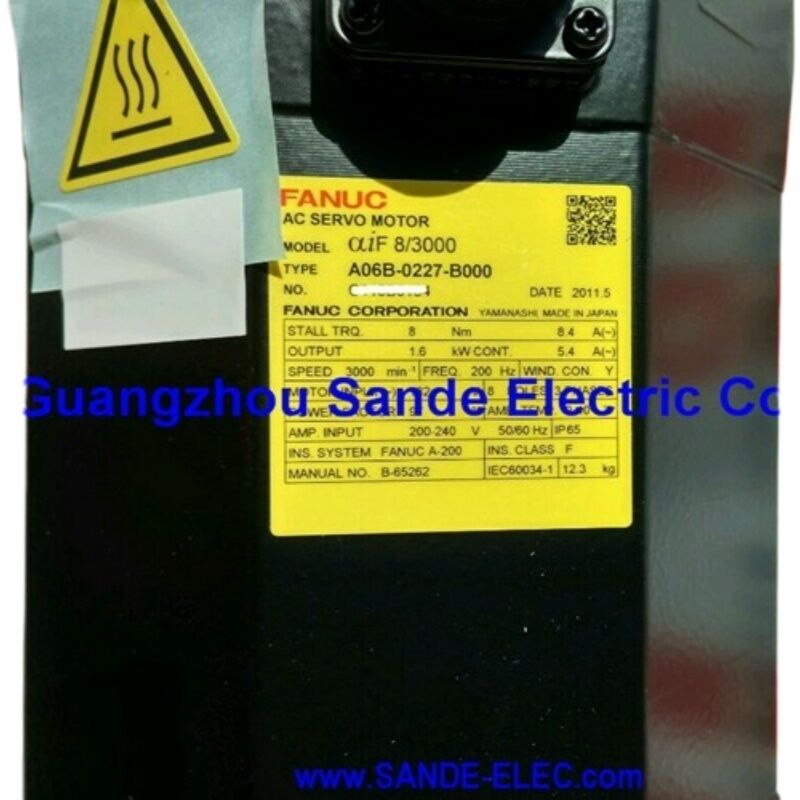

GE Fanuc A06B-0227-B000 محرك خدمة التيار المتردد αiF 8/3000 ، عمود شفرة ، A1000 مطلق ، بدون مكابح

لمحة عامة عن المنتج

رقم الجزء:A06B-0227-B000

أيضاً بحثت عن:A06B0227B000, GE Fanuc A06B-0227-B000, FANUC A06B0227B000

طراز السيارات:αiF 8/3000 (ألفا iF 8/3000)

العلامة التجارية:جنرال إلكتريك فانوك / فانوك

التصنيف:فانوك ألفا iF سلسلة AC محرك خدمة بدون فرشاة 8 Nm عزم دوران ثابت، 1.6 كيلوواط، 3000 دورة في الدقيقة، عمود شفرة مع مفتاح، بدون مكابح، ألفا i A1000 الكود النبض المطلق، IP65

المواصفات التقنية

جنرال إلكتريك فانوك العلامة التجارية وراء رقم الجزء

هناك بعض الارتباك حول مصادرجنرال إلكتريك فانوكلتوضيح: كانت جنرال إلكتريك فانوك مشروع مشترك بين جنرال إلكتريك و فانوك المحدودة التي تعمل بشكل رئيسي في سوق CNC وأتمتة أمريكا الشمالية.المحركات المنتجة تحت العلامة التجارية لشركة GE Fanuc ‬ بما في ذلك A06B-0227-B000 ‬ متطابقة مع نظرائها تحت العلامة التجارية لشركة Fanucنفس جسم المحرك، نفس المشفر، نفس الخصائص الكهربائية، متوافقة مكبر نفسها.علامة اسم جنرال إلكتريك فانوك تعكس فقط الترتيب التجاري الذي تم بيع المنتج بموجبه في أسواق معينة.

لأغراض الصيانة والتوريد، المحرك المدرج تحت GE Fanuc A06B-0227-B000 والحرك المدرج تحت Fanuc A06B-0227-B000 هما نفس الجزء المادي، متوافق مع نفس المضخات،ويمكن استبدالها بنفس محرك الاستبدال بغض النظر عن العلامة التجارية التي تظهر على الملصق.

ثمانية نيوتن متر عند 3000 دورة في الدقيقة فهم غلاف الأداء

فيعزم دوران 8 Nmو1.6 كيلوواطمع قوة القياسية المستمرة ، يحتل αiF 8/3000 موقفًا منتجًا حقًا في مجموعة محركات Fanuc αiF servo. إنه ليس أصغر محرك في العائلة ، وهو ليس الأكبر.يجلس في نقطة حيث عزم الدوران المخرج هو كبير بما فيه الكفاية لدفع محاور تغذية آلة آلة متوسط الحجم تحت أحمال قطع واقعية، في حين أن سقف 3000 دورة في الدقيقة والإطار المدمج تبقي المحرك قابلة للتحكم جسديا وتكلفة النظام معقولة.

على مخرط كرة 10 ملم مع كفاءة ميكانيكية 90٪ ، 8 Nm يدعم حوالي 4.5 kN من قوة الدفع المحوري المستمرة.الذي يغطي حمولات محور X و Z من مركز التدوير CNC متوسطة معالجة قطرات عادية الأسهم قضيب، محرك الطاولة لمركز معالجة عمودي مضغوط، ومحاور التغذية لمجموعة واسعة من آلات الإنتاج المتوسطة الحجم.6 كيلوواط من الخروج المستمر يوفر ميزانية الطاقة لمرورات القطع المستمرة دون زيادة الحرارة، حتى في بيئات الإنتاج ذات دورة العمل العالية.

الـثابت عزم دوران 0.95 Nm/Aيروي قصة مكملة: هذا المحرك يولد ما يقرب من 1 نيمتر لكل أمبير من التيار الوقائي ، وهو ما يعكس تصميم كهرومغناطيسي فعال لحجم الإطار.عجز الدوار 0.00257 kg·m2يحدد الطابع الديناميكي للمحرك منخفضًا بما فيه الكفاية للاستجابة بسرعة لتصحيحات حلقة الخدمة دون بطء الدوارات الأثقل ،عالية بما فيه الكفاية بحيث لا يصبح المحرك غير مستقر تحت متطلبات التسارع الحادة من التحركات الشريحة السريعة قصيرة السباقكلا الرقمين مهمين لمهندسي أنظمة الخدمة الذين يصممون أو يصلحون أداء المحور الديناميكي.

عمود شفرة مع المفتاح

كل سفينة A06B-0227-B000عجلة شفرة معقدة بالزراعة الدقيقة مع مفتاح معد.كانت هذه واجهة الارتباط هي الافتراضية لمحركات سيرفو في أدوات الآلات عبر عقود من أجيال محركات فانوك ومازالت الأسباب ذات الصلة الآن كما كانت عندما تم اعتماد العمود الشوكي لأول مرة.

الهندسة الشوكية تخلق تأثير مركزية تلقائية أثناء تركيب محور. حيث يتم سحب محور الارتباط على العمود الشوكي باستخدام محور السحب في نهاية العمود ،الاتصال المخروطي بين فتحة المحور والعمود ينسجم تلقائيًا مع محور محور المحركلا توجد ضوء، لا قياسات، لا تعديلات متكررة، المركز في الموقف الصحيح في كل مرة.على محور CNC حيث يؤثر محاذاة المحرك إلى المسمار بشكل مباشر على الخطأ التالي ونوعية الانتهاء السطحي، هذه الهندسة القابلة للتكرار للاتصال تستحق إجراء تركيب أكثر تعقيدا قليلا مقارنة بتصميم العمود المستقيم.

المفتاح في المفتاح المتطابق ينقل عزم الدوران من خلال الارتباط الميكانيكي الإيجابيالمفتاح هو مريح ضمن قدرة الحمل المفتاح ليس هناك لأن 8 نطام يتطلب ذلك لأسباب هيكلية، ولكن لأن مزيج من الشفرة بالإضافة إلى مفتاح توفر نقل عزم دوران موثوق به تحت تحميلات عكسية، الاهتزاز،والدورة الحرارية دون خطر الإزعاج أو الانخفاض التدريجي الذي يمكن أن يؤثر على القابضات المشددة بالاحتكاك بحتة على فترات خدمة طويلة.

لأغراض استبدال، ومركز بالفعل على آلية محرك الجهاز هو بالفعل مطابقة لهذه الهندسة الشوكية. إزالته مع سحب معدات مناسبة،فحص الأسطح المسمارية من أجل التشنج أو التلف، تثبيت المحرك الجديد، وإعادة تثبيت محور مع المسمار سحب العزمة إلى المواصفات. هندسة ربط المحور يعود إلى حالة ما قبل الفشل دون إعادة التوجيه.

الفا i A1000 الترميز المطلق لا توجد إشارة إلى المنزل كل صباح

الـرمز النبض Alpha i A1000هو الترميز المطلق القياسي عبر عائلات محركات Fanuc αiS و αiF ، وتأثيراته التشغيلية هي نفسها على A06B-0227-B000 كما هو الحال على أي محرك آخر مجهز بـ A1000:يتم معرفة إحداثيات المحور على الفور على كل تشغيل CNC ، دون أي حركة توجيه.

يتم الاحتفاظ بموقف العمود متعدد الدورات من خلال إيقاف تشغيل البطارية الاحتياطية في مكبر الخدمة من سلسلة Fanuc αi. عندما يتم تشغيل جهاز CNC على ′′ في بداية التحول ، بعد استرداد E-stop ،بعد إيقاف التشغيل طوال الليل كل محور مجهز بجهاز تشفير A1000 يبلغ عن موقعه على الفورالجهاز يدخل الوضع التلقائي جاهز للعمل لا يوجد إشارة مشرفة على العودة لا يوجد انتظار للمحاور للعثور على علاماتها لا يوجد تأخير في الإنتاج عند البدء

بالنسبة لمنشأة إنتاج تعمل على عدة آلات CNC مع عدة محاور لكل منها،هذه السمة التشغيلية تترجم إلى وفورات في الوقت الحقيقي التي تتراكم في كل نوبة وكل يوم عملوبالنسبة للآلات التي تتوقف في منتصف البرنامج في حالة وجود إنذار أو حدث طاقة، فإن الترميز المطلق يعني أن المحور يستأنف تماماً من الموقف المتوقفلا يوجد جزء من محور لم يعرف مكانه بعد الاسترداد.

A1000 تسلم1,000000 نبضة لكل دورةعلى مخرط كرة 10 ملم، كل عدد يتوافق مع 10 نانومتر من التحول الخطي ٪ الدقة التي يغلق CNC Fanuc حلقة الموقف.هذا هو ما يدعم دقة الأبعاد وجودة الانتهاء السطحي التي تم بناء مراكز التصنيع CNC الحديثة لتحقيق.

صيانة البطارية:البطارية الاحتياطية موجودة في مكبر خدمة αiSV ، وليس في المحرك. استبدالها عندما Fanuc CNC إصدار إنذار بطارية منخفضة. بطارية استنفدت تماما يعيد العداد متعددة الدورات،تتطلب إعادة الإشارة إلى المحور مرة واحدة لاستعادة نظام إحداثيات الجهاز ‬ يمكن الوقاية منه مع صيانة البطارية في الوقت المناسب.

لا مكابح عندما يكون القفل هو الحل الصحيح

الـتعيين B000يؤكد أن هذا المحرك لا يحمل الفرامل الكهرومغناطيسية على الغالبية العظمى من المحاور الأفقية وأي محور حيث لا تعمل الجاذبية على طول اتجاه دوران العمودهذه هي المواصفات الصحيحة والمناسبة.

مع تشغيل مكبر αiSV وإغلاق حلقة الخدمة ، يبلغ مكشف A1000 عن الموقف عند 1 ،000،000 العد لكل دورة في حين أن المضخم يصلح باستمرار إلى زاوية العمود المطلوبة.يتم الاحتفاظ بموقف المحور في الراحة بنفس الدقة التي يتم الاحتفاظ بها لموقف المحور أثناء الحركةعلى المحاور الأفقية، هذا الاحتفاظ هو موثوق به، ودقة، ولا يتطلب أي أجهزة إضافية.

التكوين بدون مكابح يبقي جسم المحرك أخف وزنا وأقصر من الإصدارات المكافئة المكابحة ،تبسط اللوحة الكهربائية للآلة عن طريق القضاء على دائرة إمدادات الفرامل ومنطق الإرسال المرتبط بها، ويقوم بإزالة قرص الفرامل كجزء من الارتداء الذي يتراكم ساعات الخدمة.

عندما يحمل محور حمولة جاذبية ، فإن المحركات العمودية ، والإمدادات الميمنة ، وجبات الانحناء ، والقفل الخدمي وحده في حالة إيقاف الخدمة غير كاف ، ويتطلب محركًا مُكبحًا.ضمن سلسلة A06B-0227،B300(عمود شفرة، فرامل الربيع 24 فولت، A1000 المطلق) هو ما يعادل الكبح لتطبيقات المحور الرأسي. تم تحديد B000 بشكل صحيح وموثوق لجميع التطبيقات الأفقية المؤكدة.

سلسلة A06B-0227: مرجع التكوين

تتشارك جميع المتغيرات في سلسلة A06B-0227 في جسم المحرك αiF 8/3000 8 Nm، 1.6 كيلوواط، 3,000 دورة في الدقيقة، مكشف مطلق A1000. يختلف نوع العمود والفرامل والختم بين المتغيرات.

B000 هو إصدار IP65 القياسي القياسي بدون مكابح ، وهو الإصدار الأكثر شيوعًا لتطبيقات CNC الأفقية وسط المحور.#0100 الاختلاف المغلقدائماً تأكدي من التكوين الأصلي الدقيق للمحرك قبل طلب استبداله.

التوافق بين المضخم ونظام CNC

A06B-0227-B000 يعمل معمكبرات الخدمة من سلسلة Fanuc αi (αiSV)✓ وحدة αiSV 20 أو αiSV 40 اعتمادا على تكوين خزانة المحرك المحددة لهذه الفئة الحالية للمحرك.سلسلة Fanuc 0i-D، 0i-F، 15i، 16i، 18i، 21i، 30i-A، 30i-B، 31i-A، 31i-B، و 32i.

المحرك غير متوافق مع مكبرات السلسلة الأصلية α (غير i) ، والتي تستخدم بروتوكول تشفير متسلسل مختلف ، أو مع محركات Fanuc β series. بعد تركيب محرك استبدال ،تأكيد أن معايير محور CNC تتوافق مع مواصفات نوع المحرك αiF 8/3000 خاصة رمز نوع المحرك، الحد الأقصى للسرعة، والحد الحد من التيار قبل العودة إلى الإنتاج.

تطبيقات نموذجية

محاور التغذية الأساسية لمراكز التصنيع CNC متوسطة الحجم.طاولة إكس و واي و زيومحركات رأس الغزل في مراكز التصنيع العمودية والأفقية حيث تتعامل عزم الدوران الثامن مع متطلبات كتلة المحور المشتركة وقوة القطع لآلة إنتاج متوسطة الحجم.

مركز التحويل CNC و محركات التنقل العرضي.محركات نقل المحور Z و محركات التنزيل عبر المحور X في مراكز التدوير CNC المتوسطة التي تتعامل مع أحمال التدوير النموذجية للإنتاج ،حيث يوفر αiF 8/3000 عزم الدوران والسرعة لمعدلات التغذية الإنتاجية عبر نطاق قطعة العمل للآلة.

مراكز التصنيع متعددة المحاور محركات المحور الثانويةمحركات الدوران في المحور B، المحاور الخطية المساعدة، وآليات تحديد المواقع الثانوية في مراكز التصنيع متعددة المحاور حيث يطابق فئة عزم الدوران 8 نجم بشكل صحيح مع ميزانية الحمل في المحور الثانوي.

معدات التشغيل الآلي والمعالجة التي يتم التحكم بها بواسطة Fanuc.محركات تحديد المواقع الأساسية على منصات الأتمتة التي تسيطر عليها Fanuc، أنظمة نقل الأجزاء،وخلايا معالجة متكاملة حيث توفر مجموعة αiSV/αiF 8/3000 أداءً موثوقًا في الحلقة المغلقة مع الحفاظ على الموقف المطلق.

الأسئلة الشائعة

س1: هل هناك أي فرق بين المحرك المسمى "GE Fanuc" و"Fanuc" لهذا الرقم؟

لا يوجد فرق وظيفي. كانت GE Fanuc هي اسم المشروع المشترك التجاري الذي تم بيع منتجات Fanuc تحتها في أسواق أمريكا الشمالية لفترة من الوقت.يتم تصنيع المحركات من قبل فانوك بنفس المواصفات بغض النظر عن العلامة التجارية التي تظهر على اللوحةإنّ محرك GE Fanuc A06B-0227-B000 و Fanuc A06B-0227-B000 هما نفس المحرك، متوافقان مع نفس المُضخّمات، ويمكن استبدالهما ببعضهما البعض.

السؤال الثاني: هل يتطلب هذا المحرك إرسال التوجيه بعد كل دورة طاقة CNC؟

لاألفا i A1000 هو مكيف مطلق سلسلةيتم الاحتفاظ بموقف الدوران المتعدد من خلال إيقاف تشغيل البطارية الاحتياطية في مكبر الخدمة Fanuc αiSV. عندما يتم تشغيل CNC ،تكون إحداثيات المحور متاحة على الفور دون أي حركة مرجعية-عودةالاستثناء الوحيد هو إذا استنفدت البطارية الاحتياطية تمامًا ، مما يعيد تعيين العداد متعدد الدورات. استبدل البطارية على الفور عندما يصدر CNC إنذار بطارية منخفضة لتجنب ذلك.

س3: متى يجب تحديد الإصدار المختوم IP67 (# 0100) بدلاً من القاعدة B000؟

القاعدةA06B-0227-B000 يحمل IP65- الحماية من طائرات المياه الموجهة.#0100 تحديثات المتغيرات إلى IP67- حماية ضد الغمر المؤقت. تحديد إصدار IP67 عندما يتم تركيب المحرك في وضع معرض لفيضانات المبرد المباشرة، والضغط العالي رذاذ رذاذ،أو تراكم سائل التبريد في منطقة تركيب المحركبالنسبة للمحركات المثبتة بعيدا عن منطقة القطع المباشر في موقع لوحة محمية قياسية، IP65 كافية.

السؤال 4: ما هي وحدة المضخة اللازمة لـ A06B-0227-B000 ، وأي أنظمة CNC تدعمها؟

المحرك يتطلبمضخم الخدمة من سلسلة Fanuc αi (αiSV)يجب تأكيد الحركة المحددة αiSV من وثائق خزانة المحرك للآلة ، كما 8 Nm / 8.4التيار الوقائي لهذا المحرك يضعه في النطاق الأوسط من خط المنتجات αiSVمنصات CNC متوافقة تشملسلسلة Fanuc 0i-D و 0i-F و 16i و 18i و 21i و 30i و 31iالمحرك غير متوافق مع مكبرات الفئة الأصلية (غير i) SVU ، التي تستخدم بروتوكول واجهة تشفير مختلف.

السؤال 5: هل يمكن لـ B000 (بدون مكابح ، عمود مخفف) أن يحل محل B300 (24 فولت مكابح ، عمود مخفف) في نفس الآلة؟

ليس آمناً على محور عمودي أو أي محور تعمل فيه الجاذبية على طول اتجاه دوران العمود. The B300 carries a spring-applied brake providing mechanical holding at servo-off — a safety function required when the axis mass would otherwise descend under gravity when the amplifier is de-energisedلا يحتوي جهاز B000 على مثل هذه الآلية ويعتمد على قفل الخدمة للحفاظ على الموقف ، والذي يختفي عندما يكون المضخم غير نشط.المحور الأفقي المؤكدحيث كان المحرك الأصلي هو B300 ولم تكن الفرامل مطلوبة في الواقع من أجل السلامة،الحالة الهندسية لاستبدال B000 موجودة ولكن هذا التحديد يتطلب مراجعة رسمية لظروف حمل المحور للآلةليس افتراضاً، في حالة الشك، استخدم الفرامل
