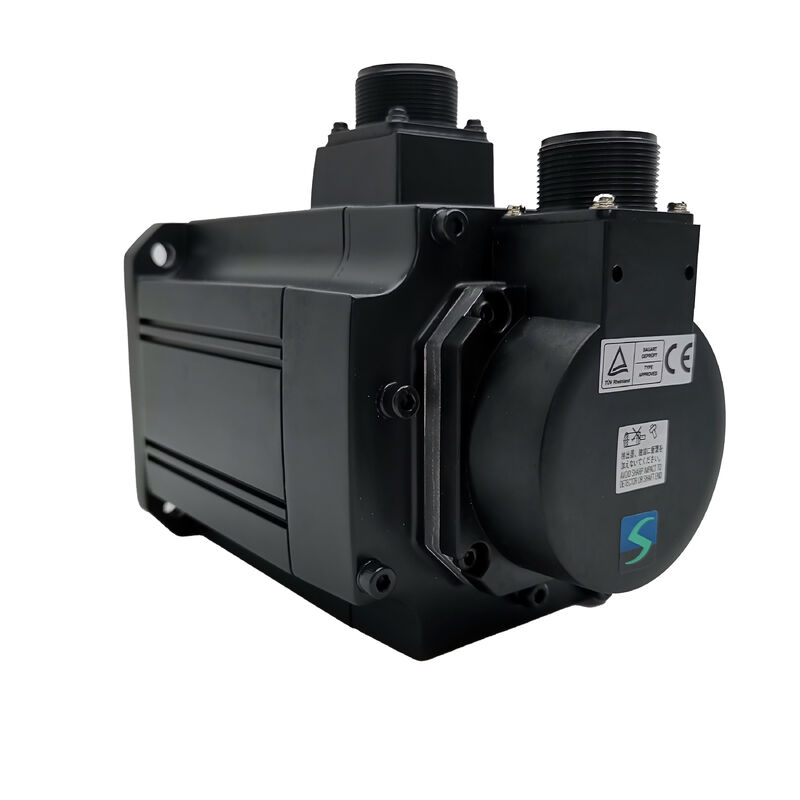

محرك سيرفو AC من ميتسوبيشي HC-SF52K — محرك بمحور مشقوق من سلسلة HC-SF بقوة 500 واط

محرك يكسب مكانه في أرضية الآلة

محرك Mitsubishi HC-SF52K يقع في فئة تقدرها كل من شركات تصنيع الآلات ومهندسي الصيانة — فهو صغير بما يكفي ليناسب تكوينات المحاور المتطلبة، وقوي بما يكفي للتعامل مع أعباء العمل الحقيقية، وبسيط بما يكفي للاندماج في أنظمة MELSERVO الحالية دون مشاكل. إنه جزء من سلسلة HC-SF من ميتسوبيشي، وهي خط مصمم لتطبيقات القصور الذاتي المتوسط والسعة المتوسطة حيث يكون الاستقرار عبر نطاق السرعة بنفس أهمية الأداء الأقصى.

في جوهره، هذا هو محرك سيرفو بدون فرشاة AC بقوة 0.5 كيلو واط (500 واط) مصمم للتشغيل ثلاثي الطور عند 126 فولت تيار متردد، ويدور بسرعة معدل دوران 2000 دورة في الدقيقة. يوفر المشفر المجهز بهذه الوحدة 16384 نبضة لكل دورة، مما يمنح نظام السيرفو الدقة التي يحتاجها لتحديد المواقع بسلاسة ودقة. يشير الحرف "K" في تسمية الطراز إلى أن المحور هو من النوع أسطواني مشقوق بقطر 14 مم — وهو تكوين يناسب الاقتران المباشر بمسامير الكرات، أو علب التروس، أو أي مكون مدفوع حيث يُفضل القفل الميكانيكي الإيجابي على الاعتماد على قوة التثبيت وحدها.

المواصفات الفنية

لماذا تم بناء سلسلة HC-SF

صممت ميتسوبيشي خط HC-SF بخصائص قصور ذاتي متوسطة — مما يضعه في منطقة وسطى مفيدة بين المحركات ذات القصور الذاتي المنخفض السريعة المستخدمة في التطبيقات ذات الدورات العالية والمسافات القصيرة، والمحركات ذات القصور الذاتي العالي الأثقل المناسبة للمهام الكبيرة ذات الحمل المستمر. هذا التوازن يجعل HC-SF52K مناسبًا بشكل طبيعي لـ:

• مراكز التشغيل الآلي CNC — خاصة محركات محور التغذية التي تحتاج إلى حركة سلسة تحت أحمال القطع المتغيرة
• أذرع الروبوتات وأنظمة المناولة الآلية — حيث تحافظ مجموعة كثافة عزم الدوران والحجم المدمج على هندسة الذراع الإجمالية قابلة للإدارة
• طاولات تحديد المواقع X-Y — حيث تحد الدقة ثنائية الاتجاه والتكرار عند 2000 دورة في الدقيقة من جودة الإخراج
• آلات النقل وأنظمة النقل — التطبيقات التي يكون فيها تسليم عزم الدوران الثابت والمتوقع أكثر أهمية من التسارع الشديد

تصنيف المحرك IP65 يمنحه حماية ذات مغزى ضد دخول الغبار ونفاثات الماء منخفضة الضغط — وهو مفيد للتركيبات في حاويات الآلات حيث يكون رذاذ سائل التبريد عاملاً بيئيًا روتينيًا بدلاً من كونه حالة استثنائية.

توافق المحرك والتكامل مع النظام

تم تصميم HC-SF52K للاقتران مع محركات سيرفو من سلسلة Mitsubishi MR-J2 و MR-H. تتعامل هذه المضخمات مع حلقات التحكم في الموضع والسرعة وعزم الدوران، مع توفير المشفر الخاص بالمحرك لإشارة التغذية الراجعة التي تغلق الحلقة. المجموعة موثقة جيدًا، ويتم دعم معلمات سلسلة HC-SF بشكل أصلي في برنامج تكوين السيرفو الخاص بميتسوبيشي.

إذا كنت تستبدل محركًا موجودًا على آلة تعمل بالفعل بمضخمات MR-J2 أو MR-H، فإن HC-SF52K يتناسب مع هذا النظام البيئي دون الحاجة إلى تغيير المضخمات أو ضبط معلمات مكثف — بافتراض أن تكوين المحور وشفة التركيب تتطابق مع التركيب الأصلي.

شيء واحد يستحق الملاحظة: سلسلة HC-SF أقدم من سلسلة HC-SFS. كلاهما يشترك في تصنيفات خرج وأبعاد شفة مماثلة، ولكنهما غير قابلين للتبديل دون التحقق من توافق المشفر وإعدادات معلمات المحرك. لا تفترض استبدالًا مباشرًا دون التحقق المتقاطع أولاً.

حول تكوين المحور

المحور المشقوق هو تفصيل الأجهزة المحدد لهذا الإصدار. يقوم مجرى مفتاح مقطوع في المحور بالاشتباك مع فتحة مقابلة في الوصلة أو المحور، مما يخلق قفلًا إيجابيًا ينقل عزم الدوران ميكانيكيًا بدلاً من الاعتماد على الاحتكاك. تحت الأحمال الديناميكية أو العكسية — الشائعة في تطبيقات محور التغذية والروبوتات — هذا يلغي الانزلاق الدقيق الذي يمكن أن يؤدي إلى تدهور دقة تحديد المواقع بمرور الوقت في الوصلات التي تعتمد على الاحتكاك فقط. قطر 14 مم هو حجم قياسي مدعوم جيدًا من قبل مصنعي الوصلات، مما يجعل أجهزة التركيب سهلة المصدر.

أسئلة متكررة

س1: ما هو محرك السيرفو الذي يعمل معه HC-SF52K؟

ج: تم تصميم هذا المحرك للاستخدام مع محركات سيرفو من سلسلة Mitsubishi MR-J2 و MR-H. إنه غير متوافق مباشرة مع محركات MR-J3 أو MR-J4 الأحدث بدون محول واجهة، حيث يختلف نوع إشارة المشفر بين الأجيال.

س2: هل يحتوي HC-SF52K على فرامل كهرومغناطيسية مدمجة؟

ج: لا. هذا الإصدار لا يتضمن فرامل. إذا كان تطبيقك يتطلب تثبيت الموضع عند انقطاع التيار الكهربائي — مثل المحور الرأسي — فستحتاج إلى اختيار الإصدار المزود بفرامل، والذي يحمل تسمية "B" في لاحقة الطراز (على سبيل المثال، HC-SF52BK).

س3: ما هو الفرق بين HC-SF52K و HC-SFS52K؟

ج: كلاهما محركات بقوة 0.5 كيلو واط بتصنيفات عزم دوران مماثلة، لكنهما ينتميان إلى أجيال مختلفة من خط MELSERVO. تقترن سلسلة HC-SF بمحركات MR-J2 / MR-H باستخدام مشفر 14 بت؛ سلسلة HC-SFS من الجيل J2S الأحدث مع مشفر مطلق 17 بت (131072 نبضة/دورة). يشتركان في أبعاد شفة مماثلة ولكنهما غير متوافقين مع المحركات لبعضهما البعض دون تغييرات في المعلمات.

س4: ماذا يعني تصنيف IP65 للحماية للاستخدام اليومي؟

ج: IP65 يعني أن المحرك محمي بالكامل ضد الغبار وضد نفاثات الماء من أي اتجاه بضغط منخفض. إنه مناسب تمامًا للاستخدام داخل حاويات آلات CNC حيث يكون رذاذ سائل التبريد والضباب شائعين، على الرغم من أنه لا ينبغي غمره.

س5: هل يمكن إصلاح هذا المحرك إذا فشل المشفر؟

ج: نعم. استبدال المشفر هو أحد أكثر عناصر الخدمة شيوعًا في سلسلة HC-SF. يمكن لمحلات إصلاح السيرفو المؤهلة استبدال مجموعة المشفر وإعادة معايرة المحرك. بالنسبة لمحرك بقوة 0.5 كيلو واط، يكون الإصلاح فعالًا من حيث التكلفة بشكل عام مقارنة بالاستبدال الكامل، خاصة عندما تكون اللفات والمكونات الميكانيكية بحالة جيدة بخلاف ذلك.

محرك السيرفو Mitsubishi HC-SF52K هو محرك سيرفو قديم. قم بتأكيد توافق المحرك، وتكوين المحور، وأبعاد الشفة مقابل المواصفات الأصلية لآلتك قبل الطلب.
