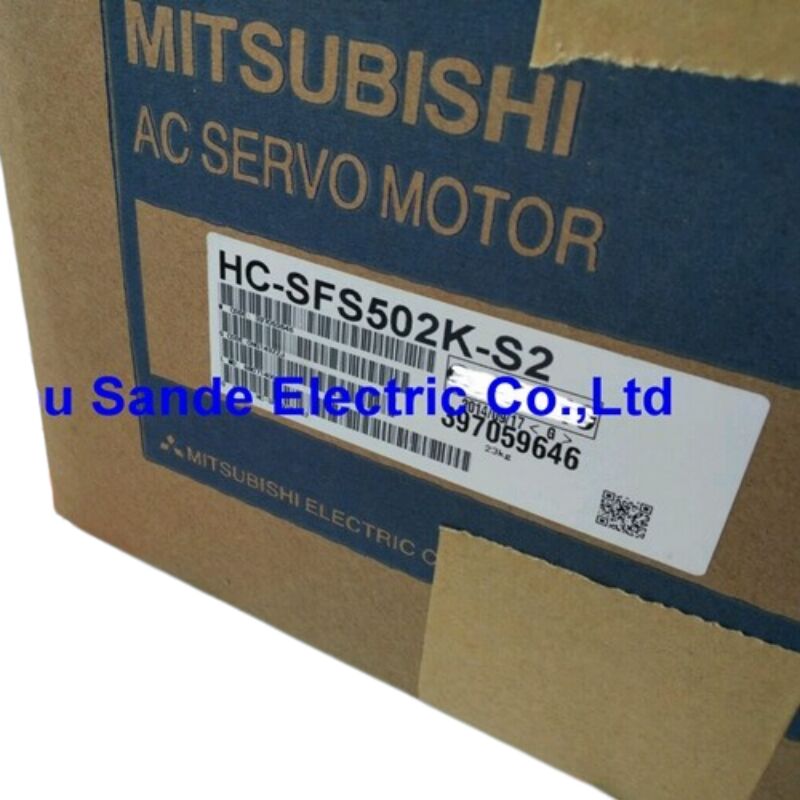

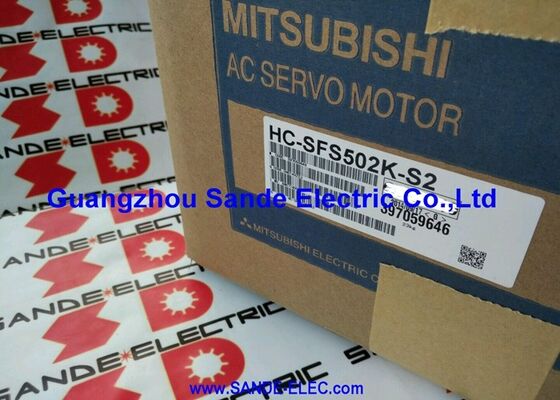

محرك خدمة التيار المتردد Mitsubishi HC-SFS502K-S2
محرك سيرفو ذو طاقة عالية 5 كيلوواط للالتطبيقات الصناعية المتطلبة التي تتطلب قوة ودقة كبيرة.
أداء قوي للتطبيقات الثقيلة
تم تصميم Mitsubishi HC-SFS502K-S2 للتطبيقات التي تفتقر فيها محركات الخدمة القياسية إلى طاقة كافية.000W) محرك سيرفو دواري بدون فرش متردد من سلسلة MELSERVO J2S يوفر أداء استثنائي لعدم الحركة المتوسط، تطبيقات المحور ذات السعة المتوسطة التي تتطلب عزم دوران كبير مستمر وموقع دقيق.
الخصائص الرئيسية
- 5 كيلوواط من الطاقة القياسية مع عزم دوران متواصل 23.9 نيمتر
- قدرة القوة العكسي القصوى 71.7 نسمة للتطبيقات المتطلبة
- 2،000 دورة في الدقيقة والسرعة القصوى
- مكشف مطلق 17-بيت (131,072 دقة ppr)
- عمود الخروج المفتاحي لنقل عزم دوران آمن
- تصنيف حماية IP65 لمقاومة الغبار والمياه
- سجل زيت متكامل للحماية المُحسنة
- فئة التيار المتردد 200 فولت ، إمدادات ثلاثية المراحل مع 26A التيار الاسمي
المواصفات التقنية
| المعلم |
القيمة |
| الناتج القياسي |
5،000 واط (5.0 كيلوواط) |
| السرعة المسجلة |
2,000 دورة في الدقيقة |
| السرعة القصوى |
2,000 دورة في الدقيقة |
| عزم الدوران القياسي |
23.9 نيمتر |
| أقصى عزم الدوران |
71.7 نيمتر |
| التيار المسموح به |
26 أ |
| فولتاج التغذية |
فئة 200 فولت التيار المتردد، ثلاث مراحل |
| نوع الترميز |
مدمجة في الحد الأقصى، 17 بت |
| دقة الترميز |
131,072 ppr |
| نوع العمود |
عجلة مفتاحية |
| ختم النفط |
بما في ذلك |
| حجم الشريط |
176 × 176 ملم |
| تصنيف الحماية |
IP65 |
| فئة الحصانة |
الثبات المتوسط / القدرة المتوسطة |
| سلسلة المحركات |
HC-SF / HC-SFS ، MELSERVO J2S |
| محركات الأقراص المتوافقة |
سلسلة MR-J2S (المضخم من فئة 500) |
| درجة حرارة التشغيل المحيطة |
0 إلى +40 درجة مئوية |
مزايا الهندسة
يوفر تصميم الحركة المتوسطة توازنًا مثاليًا بين الاستجابة الديناميكية وقدرة العزم.الترميز المطلق 17-بيت يلغي روتينات تعقب بعد دورات الطاقة عند استخدامها مع بطارية احتياطية، في حين أن العمود المفتاح يضمن نقل عزم دوران موثوق به دون انزلاق في الأحمال العالية.
تطبيقات نموذجية
- محاور تغذية مركز التصنيع الحاسوبي الحاسوبي للخدمات الثقيلة
- طاولات دوارة كبيرة ومؤشرات
- محركات المفاصل للروبوت الصناعي لأذرع الحمولة الكبيرة
- أنظمة التلف والتحكم بالتوتر
- محاور تغذية لآلات الطباعة والطبع
متوافقة المحرك
هذا المحرك يقترن بمضخم سيرفو MR-J2S-500A / B. بالنسبة لتصاميم الأنظمة الجديدة ، فإن المكافئ الحالي لميتسوبيشي هو HG-SR502K من سلسلة J4 ،مزودة بـ 22 بت من الترميز المطلق وحماية IP67.
الأسئلة الشائعة
أي مكبر يحتاج الـ HC-SFS502K-S2 ؟
تم تصميم هذا المحرك للمضخم الخدمي لسلسلة MR-J2S-500 (نوع A أو B أو CP). يتواصل المشفر المطلق 17 بت عبر بروتوكول J2S التسلسلي.يتطلب التزاوج مع مكبرات MR-J3 أو MR-J4 مجموعة تجديد أو ترقية كاملة للنظام.
ماذا تعني الـ "S2" على هذا المحرك؟
يحدد S2 متغير مواصفات خاصة ، والتي قد تنطوي على اختلافات في اتجاه الموصول ، اتجاه منفذ الكابل ، أبعاد العمود ، أو تعديلات البيئة.التحقق من تكوين S2 المحدد مقابل وثائق الأجزاء الأصلية.
لماذا يحتوي هذا المحرك على سدادة زيت؟
سد الزيت المدمج يحمي الأجزاء الداخلية للمحرك من ضباب الزيت، ورذاذ المبرد، و دخول التشحيم من صناديق التروس أو المكونات المجاورة،توفير حماية إضافية في نقطة اختراق العمود.
هل جهاز HC-SFS502K-S2 متوافق مع الكشف عن الموقع المطلق؟
أجل، إنّ الترميز المطلق لـ17 بت يدعم الكشف عن الموقع المطلق عندما يكون مكبر السيرفو MR-J2S مجهز بجهاز بطارية احتياطيإزالة الحاجة إلى توجيه بدون عودة بعد إيقاف التشغيل.
ما هو البديل الحديث لـ HC-SFS502K-S2؟
المكافئ الحالي لميتسوبيشي هو HG-SR502K من سلسلة MELSERVO J4 ، يحتوي على طاقة إنتاج 5 كيلوواط ، وسرعة 2000 دورة في الدقيقة ، وعزم دوران معدل 23.9 نايتومتر ، ومصمم مطلق 22 بت ، وحماية IP67.
مصممة لـ (ميتسوبيشي) لـ (ميلسيرفو جي2 إس) تأكد من توافق المُضخّموتفاصيل المواصفات الخاصة S2 مقابل وثائق الجهاز الخاص بك قبل الطلب.
