كابل مشفر ميتسوبيشي MR-JHSCBL2M-H بطول 2 متر MRJHSCBL2MH أصلي جديد

Mitsubishi MR-JHSCBL2M-H | كابل تغذية راجع لموتور السيرفو والمشفر — 2 متر، عمر انحناء طويل، سلسلة HC-SFS / HC-LFS / HC-UFS / HC-RFS، مضخم MR-J2S

نظرة عامة

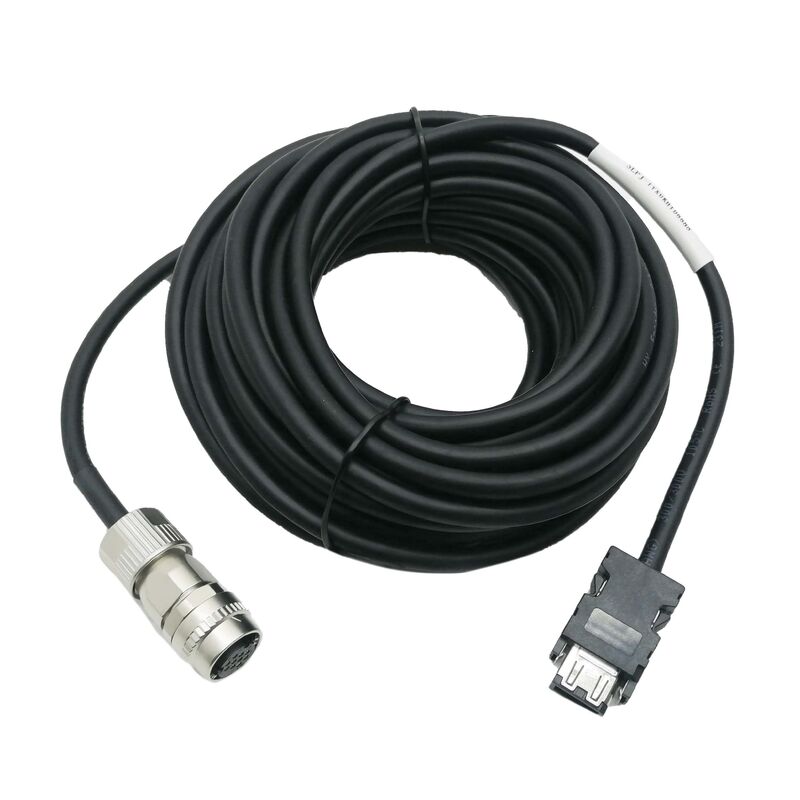

إن Mitsubishi MR-JHSCBL2M-H هو كابل تغذية راجع لمشفر بطول 2 متر لنظام سيرفو MELSERVO MR-J2S من Mitsubishi.

يقوم بنقل بيانات تغذية الموضع والسرعة من مشفر المحرك مرة أخرى إلى مضخم السيرفو MR-J2S — الإشارة ذات الحلقة المغلقة التي تحدد موقع عمود المحرك في كل لحظة من التشغيل.

بدون عمل هذا الكابل بشكل صحيح، تكون حلقة السيرفو مفتوحة، ولا يمكن للمضخم التحكم في الموضع أو السرعة، ولا يمكن لمحور الماكينة أن يعمل.

يصل الكابل مع موصلات مثبتة مسبقًا في المصنع على كلا الطرفين: يتصل الموصل الموجود على جانب المضخم مباشرة بمقبس إدخال المشفر CN2 على مضخم MR-J2S، ويتصل الموصل الموجود على جانب المحرك بموصل المشفر على المحرك المتوافق من سلسلة HC. لا يلزم إجراء أي أسلاك ميدانية، أو تجعيد، أو إدخال دبابيس — التركيب هو إجراء توصيل وتشغيل.

هذا التثبيت في المصنع ليس مجرد مريح. تعمل إشارة تغذية المشفر بمستويات جهد منخفضة وتيار منخفض، وأي اتصال غير مثبت بشكل صحيح يُدخل تباينًا في مقاومة التلامس، أو فقدانًا متقطعًا للإشارة، أو ضوضاء أرضية يقرأها مضخم السيرفو على أنها أعطال في المشفر. تقوم تجميعات الموصلات المجعدة والمختبرة في المصنع من Mitsubishi بإزالة هذا الخطر في أكثر النقاط أهمية للإشارة في مسار الكابل.

اللاحقة -H في رقم الجزء تحمل معنى تقنيًا محددًا وضعته Mitsubishi في مواصفات كابلات السيرفو الخاصة بها: فهي تحدد بناءً ذا عمر انحناء طويل، على عكس الكابل ذي عمر الانحناء القياسي ذي اللاحقة -L.

تم بناء MR-JHSCBL2M-H للتركيبات التي يتعرض فيها الكابل للانثناء المتكرر — حوامل الكابلات (سلاسل الطاقة)، والسرائر المتحركة، وأذرع الروبوت، والتطبيقات الديناميكية المماثلة حيث يسافر الكابل عبر انحناء بشكل متكرر طوال عمر تشغيل الماكينة.

سيؤدي استخدام كابل -L قياسي في تطبيق ديناميكي إلى حدوث كسور إجهاد في الموصلات الداخلية عند نقطة الانثناء بمرور الوقت، مما ينتج عنه نوع من أعطال المشفر المتقطعة التي يصعب تشخيصها لأن الكابل يبدو سليمًا من الخارج.

تم تحديد بناء جدائل كابل -H، ومادة العزل، ومركب الغلاف لجميعها لمقاومة آلية الإجهاد هذه لعمر خدمة أطول بكثير تحت الانثناء المستمر.

الكابل متوافق مع سلسلة المحركات HC-SFS، و HC-LFS، و HC-UFS، و HC-RFS — المحركات ذات الإطار المتوسط إلى الكبير في تشكيلة محركات MELSERVO من Mitsubishi — بالإضافة إلى سلسلة HA-LFS بسرعة 2000 دورة في الدقيقة.

تستخدم هذه المحركات نفس مخطط دبابيس موصل المشفر، مما يسمح لـ MR-JHSCBL2M-H بالعمل عبر نطاق المحركات المتوافقة دون الحاجة إلى اختيار متغير حسب حجم إطار المحرك.

عائلة كابلات منفصلة (سلسلة MR-JCCBL) تخدم المحركات الأصغر HC-KFS و HC-MFS، والتي تستخدم تنسيق موصل مختلف في نهاية المحرك.

المواصفات الرئيسية

عمر انحناء طويل (-H) — فرق البناء

الفرق بين عمر الانحناء -H و -L هو فرق في هندسة المواد، وليس تصنيفًا تسويقيًا. تحقق Mitsubishi تصنيف عمر الانحناء الطويل من خلال العديد من خيارات التصميم المطبقة في وقت واحد عبر مقطع الكابل العرضي.

يستخدم جدائل الموصل أسلاكًا أدق من كابلات الانثناء القياسية — المزيد من الجدائل من أسلاك ذات قطر أصغر، مما يوزع الإجهاد الميكانيكي للانحناء عبر عدد أكبر من عناصر الموصل.

عندما يتم ثني الكابل بشكل متكرر، يتم تحمل الإجهاد عند نصف القطر الخارجي للانحناء بواسطة جدائل الموصل المشدودة. مع الجدائل الأدق، ترى كل جديلة فردية زيادة إجهاد أصغر لكل دورة انحناء، ويكون تلف إجهاد المعدن التراكمي لكل وحدة من دورات الانحناء أقل.

تمت صياغة مادة العزل على الموصلات الفردية لتكون مرنة في نطاق درجة حرارة أوسع، وتجنب الهشاشة التي تتطور فيها عوازل PVC القياسية بعد التعرض المستمر لدورات درجة الحرارة الصناعية.

تم اختيار مركب الغلاف الخارجي بشكل مماثل لمقاومة التآكل والانثناء المتكرر دون تشقق.

معًا، تزيد خيارات المواد هذه من عمر خدمة الكابل في حامل الكابلات أو على محور متحرك من جزء صغير مما يوفره الكابل القياسي إلى رقم يطابق أو يتجاوز فترة الصيانة المتوقعة للماكينة نفسها.

بالنسبة للتركيب الثابت — حيث يتم توجيه الكابل في قناة، أو تثبيته، ولا يتم ثنيه أبدًا بعد الإعداد الأولي — يعمل كابل -H بشكل صحيح، ولكن لا يتم الاستفادة من ميزة عمر الانحناء.

في هذا السياق، سيكون كابل -L القياسي كافيًا أيضًا. يعتبر -H الخيار الصحيح كلما كان مسار الكابل يتضمن حامل كابلات، أو مدخل باب دوار، أو جسر متحرك، أو أي توجيه ينثني فيه الكابل ويفرد بشكل دوري.

سلامة إشارة المشفر وتوجيه الكابل

تستخدم بيانات تغذية المشفر من محركات سلسلة HC بروتوكول اتصال تسلسلي عبر الموصلات الداخلية للكابل.

هذا ليس مجرد عد نبضات بسيط — يقوم المشفر بإنشاء حزمة بيانات تسلسلية تحتوي على معلومات الموضع والسرعة وحالة المشفر التي يعالجها مضخم MR-J2S في كل دورة سيرفو (على فترات 125 ميكرو ثانية في التشغيل القياسي لـ MR-J2S).

أي تدهور في جودة الإشارة — زيادة الضوضاء، مستويات الجهد الهامشية، الاتصال المتقطع — يترجم مباشرة إلى حالات إنذار سيرفو على المضخم.

لهذا السبب، يستحق توجيه كابل المشفر نفس العناية التي يستحقها توجيه الكابل نفسه.

حافظ على فصل كابل المشفر ماديًا عن كابلات الطاقة (أطوار U/V/W للمحرك وطاقة الدائرة الرئيسية) قدر الإمكان؛ الحث الكهرومغناطيسي من التيار المت switching في كابلات طاقة المحرك يربط الضوضاء بإشارة المشفر إذا تم تجميع نوعي الكابلات معًا في نفس القناة.

حيث لا يكون الفصل ممكنًا، اعبر نوعي الكابلات بزوايا قائمة بدلاً من تشغيلهما بالتوازي.

يجب توصيل درع كابل المشفر في نهاية المضخم وفقًا لمخطط الأسلاك الخاص بـ Mitsubishi — يؤدي تأريض الدرع على كلا الطرفين لهذا النوع من الكابلات إلى إنشاء حلقة أرضية يمكن أن تُدخل همهمة منخفضة التردد في الإشارة بدلاً من رفضها.

مرجع المحرك والمضخم المتوافق

MR-JHSCBL2M-H هو طول 2 متر في عائلة من الكابلات بنفس المواصفات تختلف فقط في الطول. نفس البناء ذي عمر الانحناء الطويل -H والتوافق مع المحرك/المضخم ينطبقان على النطاق بأكمله: MR-JHSCBL5M-H (5 متر)، MR-JHSCBL10M-H (10 متر)، MR-JHSCBL15M-H (15 متر)، و MR-JHSCBL20M-H (20 متر).

عندما يتطلب التطبيق تشغيل كابل أطول من الأطوال القياسية المتاحة، يدعم نظام MR-J2S أيضًا نهج موصل التوصيل مع أقسام كابل وسيطة — استشر دليل تعليمات مضخم السيرفو MR-J2S المناسب لمعرفة الحد الأقصى لطول كابل المشفر الإجمالي والنهج الموصى به للمسارات الأطول.

يضع طول 2 متر لـ MR-JHSCBL2M-H في سياق تركيب محدد: يُستخدم بشكل أساسي حيث يكون مضخم السيرفو والمحرك على مقربة شديدة — خزانة قيادة مثبتة بجوار الماكينة مباشرة أو عليها، أو تصميم ماكينة حيث يتم الاحتفاظ بمسافة المحرك إلى الخزانة قصيرة عمدًا للسماح بتشغيل كابل بطول 2 متر مع بعض الارتخاء للحركة والصيانة.

بالنسبة للآلات الأكبر حيث يكون تشغيل حامل الكابل من الخزانة إلى محور المحرك أطول، فإن متغيرات 5 متر أو 10 متر أكثر شيوعًا.

المناولة والتخزين

لا يُصنف MR-JHSCBL2M-H على أنه مقاوم لزيوت القطع، أو السوائل الهيدروليكية، أو المبردات القابلة للذوبان في الماء.

في تركيبات أدوات الآلات حيث يوجد رذاذ سائل التبريد أو تناثر السوائل بالقرب من المحرك، يجب حماية الكابل ماديًا — إما عن طريق توجيهه عبر قناة محكمة الغلق، أو حمايته بغلاف مقسم أو غلاف قناة مضلع، أو الاحتفاظ به داخل نظام حامل الكابل المحمي للماكينة.

يؤدي تسرب سائل التبريد إلى غلاف الكابل في النهاية إلى تدهور العزل ويمكن أن يسبب أعطالًا متقطعة في المشفر يتم تشخيصها على أنها أعطال في المشفر بدلاً من مشاكل في تركيب الكابل.

للتخزين، احتفظ بالكابل في عبوته الأصلية في بيئة جافة بعيدًا عن أشعة الشمس المباشرة والتعرض للأشعة فوق البنفسجية.

لا تلف الكابل حول نصف قطر أضيق من الحد الأدنى لنصف قطر الانحناء المحدد للكابل — الانحناء الحاد المستمر أثناء التخزين يضع ضغطًا مسبقًا على الموصلات ويقلل من عمر الخدمة من التركيب الأول.

أسئلة متكررة

س1: ما هو الفرق الوظيفي بين كابلات MR-JHSCBL2M-H (-H) و MR-JHSCBL2M-L (-L) لنفس التركيب؟

كلا الكابلين ينقلان نفس إشارات تغذية المشفر مع نهايات موصلات متطابقة وتوافق مع المحرك/المضخم.

الفرق يكمن بالكامل في بناء الموصل ومادة الغلاف — تم بناء -H للانثناء المتكرر في التطبيقات الديناميكية (حوامل الكابلات، المحاور المتحركة)، بينما -L كافٍ للتركيبات الثابتة أو شبه الثابتة حيث يتم توجيه الكابل وتثبيته في مكانه. في تركيب ثابت لا يتم إزعاجه أبدًا، سيوفر كلا الكابلين نفس الأداء الكهربائي.

في تطبيق حامل كابل ينثني آلاف المرات في كل وردية، سيتفوق -H على -L بفارق كبير قبل أن تتسبب كسور إجهاد الموصل في حدوث أعطال متقطعة.

س2: سلسلة MR-JHSCBL وسلسلة MR-JCCBL كلاهما يقولان "كابل مشفر لـ MR-J2S" — ما هو الفرق وأيهما يحتاجه محركي؟

تخدم السلسلتان عائلات محركات مختلفة ضمن نظام MR-J2S.

تخدم سلسلة MR-JHSCBL (بما في ذلك MR-JHSCBL2M-H) المحركات ذات الإطار المتوسط إلى الكبير HC-SFS، و HC-LFS، و HC-UFS، و HC-RFS، والتي تستخدم تنسيق موصل مشفر محدد في نهاية المحرك.

تخدم سلسلة MR-JCCBL المحركات الأصغر HC-KFS و HC-MFS، والتي تستخدم موصلًا مختلفًا في جانب المحرك مع موصل توصيل وسيط.

حدد محركك من ملصق لوحة الاسم الخاصة به (HC-SFS، HC-LFS، HC-UFS، HC-RFS = JHSCBL؛ HC-KFS، HC-MFS = JCCBL). استخدام سلسلة الكابلات الخاطئة لن يتصل ماديًا — تنسيقات الموصلات مختلفة — لذا فإن سوء التحديد يكون واضحًا على الفور عند التركيب.

س3: هل يمكن تمديد هذا الكابل بوصلة أو موصل توصيل إذا كان 2 متر غير كافٍ؟

لا يُنصح باللحام. أي وصلة في كابل المشفر تُدخل نقطة تباين في المقاومة، واحتمال الأكسدة بمرور الوقت، ونقطة ضعف ميكانيكية.

يعمل تغذية المشفر لـ MR-J2S على بروتوكول بيانات تسلسلي بمتطلبات توقيت صارمة؛ حتى التدهور الهامشي للإشارة عند نقطة توصيل يمكن أن يسبب أخطاء بيانات متقطعة يفسرها المضخم على أنها أعطال في المشفر.

النهج الصحيح هو طلب الطول القياسي التالي المتاح (5 متر، 10 متر) الذي يوفر تشغيل كابل كافٍ مع ارتخاء مناسب للتوجيه. إذا لم تتناسب الأطوال القياسية لـ Mitsubishi مع هندسة تشغيل الكابل المحددة، فإن تجميعات موصلات التوصيل باستخدام المكونات الوسيطة المحددة من Mitsubishi موثقة في دليل تعليمات MR-J2S كحل مدعوم للمسارات الطويلة.

س4: ما هو رمز إنذار السيرفو الذي يظهر عندما يفشل MR-JHSCBL2M-H أو يتطور فيه عطل، وكيف يتم تشخيصه؟

على مضخم MR-J2S، تظهر أعطال اتصال المشفر عادةً على أنها إنذار 16 (خطأ اتصال المشفر) أو إنذارات مشفر ذات صلة في النطاق A1x-A3x اعتمادًا على نوع الخطأ المحدد.

يمكن أن تنشأ هذه الإنذارات من الكابل نفسه (كسر إجهاد الموصل، تلف الدرع)، أو الموصلات (ملوثة أو غير مثبتة بشكل صحيح)، أو مشفر المحرك (عنصر استشعار فاشل).

لعزل الكابل: افحص طول الكابل بالكامل بحثًا عن التواء، أو تلف سحق، أو انحناءات حادة عند مدخل حامل الكابل؛ افصل وأعد توصيل كلا الموصلين؛ وإذا كان متاحًا، استبدل بكابل معروف أنه جيد من محور آخر. إذا اختفى الإنذار مع الكابل البديل وعاد مع الكابل الأصلي، فإن الكابل هو مصدر العطل.

س5: كيف يجب توجيه الكابل في حامل الكابل لزيادة عمر خدمته إلى أقصى حد؟

اتبع هذه المبادئ: يجب ألا يقل الحد الأدنى لنصف قطر انحناء حامل الكابل عن الحد الأدنى لنصف قطر الانحناء الديناميكي المحدد للكابل — إجبار الكابل على الانحناء بشكل أضيق من مواصفاته يُسرّع الإجهاد.

اترك حوالي 10-15٪ طول كابل إضافي داخل الحامل يتجاوز الطول الهندسي المطلوب للسفر — هذا الارتخاء يسمح للكابل بالتحرك بحرية داخل الحامل دون شد عند أي من طرفي السفر.

يجب ألا يلتوي الكابل — يجب أن يكون مسطحًا في مستوى سفر الحامل. قم بتجميع كابل المشفر فقط مع كابلات الإشارة الأخرى في الحامل، وليس مع كابلات طاقة المحرك، للحفاظ على عزل الضوضاء. افحص الكابل بشكل دوري عند نقاط دخول وخروج حامل الكابل (حيث يتركز إجهاد الانحناء) بحثًا عن علامات مبكرة لتآكل الغلاف أو تشوهه.
