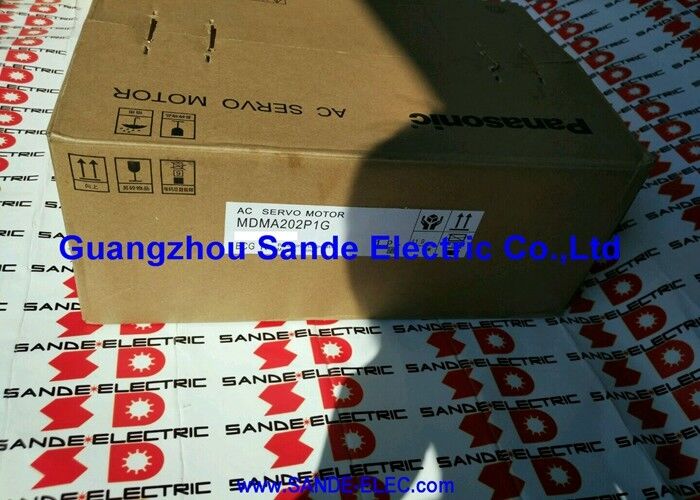

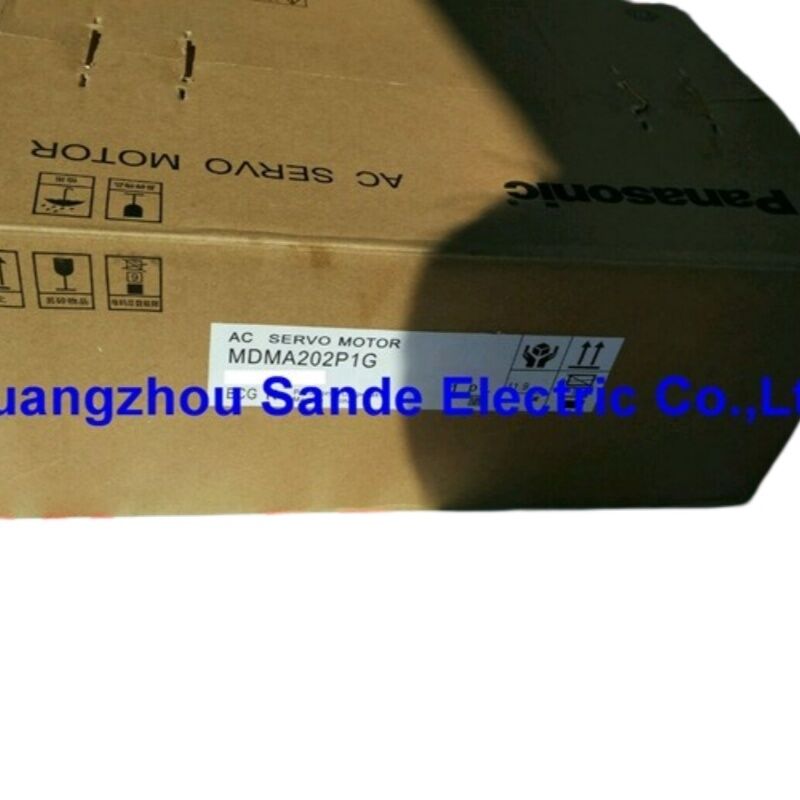

محرك الخدمة التيار المتردد من باناسونيك MDMA202P1G محرك الحثالة الوسطى من طاقة 2 كيلوواط من MINAS A4 Series
الوضع الوسطى الذي يحقق النجاح
في اختيار محركات الخدمة، درجة الحثالة هي واحدة من القرارات التي يخطئها المهندسون في كثير من الأحيان.و سلوك عزم الدوران المتوقع الذي يجعل تشغيل الآلة مباشرة.
جزء من عائلة "باناسونيك" من طراز "ميناس أ4"هذا المحرك ينتمي إلى خط الثبات المتوسط وضعت للتطبيقات حيث تغير الحمل هو منتظم واستجابة الخدمة تحتاج إلى أن تكون مستقرة دون أن تكون مضطربة.
المواصفات التقنية
| المعلم |
القيمة |
| عائلة المنتجات |
الـ MINAS A4 |
| فئة الحصانة |
الثبات المتوسط |
| الناتج القياسي |
2،000 واط (2.0 كيلوواط) |
| السرعة المسجلة |
2,000 دورة في الدقيقة |
| عزم الدوران القياسي |
9.55 نيمتر |
| نوع الترميز |
17-بيت المطلقة / التدريجية |
| دقة الترميز |
131,072 ppr |
| حجم الشريط |
130 * 130 مم |
| تشكيل الخروج |
نوع الجهاز |
| المرفق (المحرك و الترميز) |
سدادة المدفع (سلسلة MS) |
| تصنيف الحماية |
IP65 |
| فولتاج التغذية |
فئة 200 فولت التيار المتردد، ثلاث مراحل |
| درجة حرارة التشغيل المحيطة |
0 إلى +55 درجة مئوية |
ماذا تعني الثبات المتوسط في الممارسة
مجموعة A4 من باناسونيك تمتد إلى ثلاث فئات من الحثالة: منخفضة ومتوسطة وارتفاع.بينما لا تزال تتسارع بسرعة كافية لمعظم أوقات الدورة الصناعية.
عند 2 كيلوواط و 2000 دورة في الدقيقة ، تنتج MDMA202P1G 9.55 نيم بشكل مستمر ، وهو رقم عزم الدوران الذي يعطي المحرك سلطة حقيقية على المحاور المحملة دون الحاجة إلى علبة التروس.وزنه حوالي 10.6 كجم، والتي يجب أخذها بعين الاعتبار في حسابات تصميم المحور.
الترميز الـ 17 بت وما يقدمه
يوفر مكشف 17 بت من عائلة MINAS A4 131,072 نبضة لكل دورة ، مما يوفر نضرة ردود فعل دقيقة تمكن من التشغيل المستقر في سرعات منخفضة وموقع التوقف الدقيق.
يشير تسمية G إلى تشفير مطلق/متزايديسمح لنفس المحرك بالعمل في التطبيقات التي تتطلب الاحتفاظ بالموقف المطلق الحقيقي أو التشغيل التدريجي دون تغييرات في الأجهزة.
هيكل الجهاز والواقع الميداني
يستخدم MDMA202P1G موصلات المدفع (سلسلة MS) في كل من كابل طاقة المحرك واتصالات كابل الترميزصيغة قفل المنجل التي توفر الاحتفاظ الميكانيكي الآمن وتقاوم الانفصال الناجم عن الاهتزاز.
تصنيف IP65 ينطبق على جسد المحرك نفسه ️ مقاوم بالكامل للغبار ومحمي ضد طائرات المياه من أي اتجاه. لا يتضمن الاختلاف P1G القياسي ختم عمود متكامل.
إلى أين تنتمي هذه المحركات
- محاور تغذية مركز التصنيع الحاسوبي الحاسوبي حيث عزم دوران ثابت عند سرعات معتدلة والاحتفاظ بالموقف المطلق الموثوق به يقلل من الرسوم العامة للدورة
- محركات الأذرع الروبوتية المشتركة حيث توفر الثبات المتوسط استجابة مستقرة في ظل ظروف حمولة فائدة متغيرة
- أنظمة التعبئة والتغليف والتحميل حيث توفر سرعة 2000 دورة في الدقيقة السرعة الكافية
- طاولات X-Y وأنظمة البورتري حيث يسهل ربط الحمل المباشر وتوازن الدوران إلى الكفاءة القابلة للتنبؤ بتعديل زيادة
- آلات صب الحقن والطحن حيث تحدد عزم دوران مستمر عند سرعة معتدلة مع تحكم مستقر في الحلقة المغلقة جودة الإخراج
الأسئلة الشائعة
س1: ما هو برنامج تشغيل الخدمة من باناسونيك المتوافق مع MDMA202P1G؟
ج: يعمل هذا المحرك مع محركات سلسلة Panasonic MINAS A4. بالنسبة لمحرك 2 كيلوواط ، فإن مكبر A4 المتناسب هو MADDT3207 أو ما يعادله في عائلة محركات A4.
س2: هل يحتفظ هذا المحرك بموقع مطلق بعد قطع الطاقة؟
الجواب: نعم عندما يكون سائق A4 مجهزًا ببطارية الليثيوم الاحتياطية ، يتم الاحتفاظ ببيانات الموقع من خلال انقطاع الطاقة. بدون البطارية ، يعمل المشفر في وضع إضافي فقط.
السؤال 3: هل سلسلة MINAS A4 ما زالت في الإنتاج؟
الجواب: تم إيقاف سلسلة A4 من قبل باناسونيك. يتوفر MDMA202P1G من خلال الموزعين الصناعيين كفائض أو مخزون جديد قديم.
السؤال 4: ما هو الفرق العملي بين محركات الثبات المتوسط والثبات المنخفض؟
الجواب: محركات القصور المعتدل لديها دوار أثقل الذي يعزز تغيرات الحمل بشكل أكثر فعالية وهو أكثر تسامحًا في ضبط الآلات مع الامتثال الميكانيكي المتوسط.
السؤال 5: هل يتضمن هذا الاختلاف فرامل احتواء؟
الجواب: لا. MDMA202P1G لا يتضمن فرامل الاحتفاظ الكهرومغناطيسية. بالنسبة للمحاور الرأسية ، مطلوب نسخة مجهزة بالفرامل.
تعتبر MDMA202P1G من Panasonic جزءًا من سلسلة MINAS A4 التي تم إيقاف إنتاجها. تحقق من توافق السائقات ومتطلبات بطارية الترميز ومواصفات ختم العمود مقابل تطبيقك قبل الطلب.
