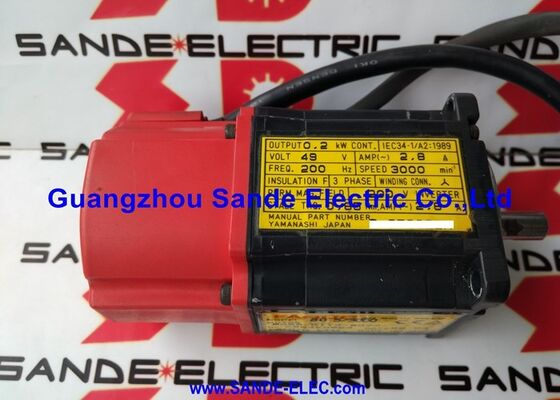

محرك سيرفو AC كبير الإطار من Fanuc A06B-0033-B077#0008 — αiF مع فرامل تثبيت لمحاور CNC للخدمة الشاقة

FANUC · محرك سيرفو AC · سلسلة αiF

نظرة عامة على المنتج

إن Fanuc A06B-0033-B077#0008 هو محرك سيرفو AC لا فرشاة كبير الإطار من سلسلة αiF من Fanuc — وهي فئة القصور الذاتي العالي وعزم الدوران العالي من منصة محركات سيرفو αi من Fanuc. تم تصميمه لتطبيقات المحاور الثقيلة في أدوات آلات CNC والأتمتة الصناعية واسعة النطاق، ويوفر خرج عزم دوران مستمر وبناء ميكانيكي قوي تتطلبه بيئات الإنتاج المتطلبة.

يشير تعيين αiF إلى موضع محدد في تشكيلة محركات Fanuc. بينما تلبي سلسلتا αis و αi متطلبات المحاور المدمجة والمتوسطة المدى، تم تصميم αiF للمحاور التي تحمل قصورًا كبيرًا في الحمل — طاولات العمل الكبيرة، ورؤوس المغزل الثقيلة، وهياكل الجسر من نوع الجسر، وأي محور مدفوع حيث يكون القصور الذاتي المنعكس عند عمود المحرك مرتفعًا بما يكفي لجعل محرك الإطار القياسي خيارًا خاطئًا. الدوار الأكبر، والإطار الأثقل، وتصنيف عزم الدوران المرتفع ليست أمورًا عرضية — إنها سبب وجود هذا المحرك في عائلة منتجات αi.

رمز الخيار #0008 هو جزء مهم من رقم القطعة الكامل. يشير إلى تكوين محدد مثبت في المصنع — في هذه الحالة، فرامل تثبيت مدمجة. تتشابك الفرامل عند فصل المحرك، مما يحافظ على المحور في موضعه ضد الجاذبية أو الحمل المتبقي دون الاعتماد على محرك السيرفو للحفاظ على عزم الدوران. بالنسبة للمحاور الرأسية، وهياكل الجسر بدون موازنة، وأي تطبيق يجب ألا ينحرف فيه المحور غير المزود بالطاقة أو يسقط، فهذا ليس رفاهية اختيارية — إنه متطلب للسلامة والوظيفة.

يحدد اللاحقة B077 نوع المشفر وتكوين الموصل، مما يحكم توافق الكابلات واقتران المضخم. يجب مطابقة رقم القطعة الكامل — بما في ذلك B077 و #0008 — تمامًا عند البحث عن بديل.

المواصفات الرئيسية

فهم سلسلة αiF

تقسم Fanuc تشكيلة محركات السيرفو الخاصة بها حسب فئة القصور الذاتي لأن المقايضات الهندسية حقيقية وذات عواقب. يتسارع المحرك ذو القصور الذاتي المنخفض بسرعة ولكنه قد يصبح غير مستقر عندما يتجاوز قصور الحمل بشكل كبير قصور دواره. تم تصميم المحرك ذو القصور الذاتي العالي مثل تلك الموجودة في سلسلة αiF ليبقى مستقرًا وقابلًا للتحكم مع الأحمال الثقيلة المرفقة — يوفر قصور الدوار الأكبر نسبة قصور ذاتي أكثر ملاءمة حتى عندما يكون حمل المحور كبيرًا.

هذه الخاصية تحدد مجال تطبيق αiF. إنه ليس المحرك المناسب لمحور التقاط ووضع عالي السرعة وخفيف الحمل. إنه المحرك المناسب للمحور الرئيسي لآلة CNC كبيرة، أو طاولة دوارة ثقيلة، أو محرك شعاع جسري حيث تُقاس الكتلة المتحركة بمئات الكيلوغرامات ويحتاج نظام السيرفو إلى الحفاظ على صلابة الموضع تحت الحمل دون تذبذب.

تستحق ثلاث خصائص لهذا المحرك اهتمامًا أكبر:

دوار ذو قصور ذاتي عالي للتحكم المستقر تحت الحمل. تم تحسين هندسة دوار αiF للتطبيقات التي تكون فيها نسبة الحمل إلى قصور المحرك غير مواتية مع محرك أصغر. عن طريق زيادة قصور الدوار لمطابقة ملف تعريف الحمل، يمكن ضبط حلقة التحكم الخاصة بمضخم السيرفو لتحقيق الصلابة والاستقرار دون القتال مع عدم تطابق شديد بين ديناميكيات المحرك والحمل. النتيجة العملية هي محور يحافظ على الموضع بقوة، ويقاوم الاضطرابات الخارجية، ولا يتطلب إعدادات كسب متنازل عنها للبقاء مستقرًا.

فرامل تثبيت مدمجة — وظيفية وحاسمة للسلامة. تتشابك فرامل #0008 تلقائيًا عند إزالة طاقة المحرك. على المحاور الرأسية — رؤوس المغزل المحور Z، ومحركات الرام الرأسية، وعوارض الجسر — يمنع هذا السقوط المدفوع بالجاذبية أثناء إيقاف الطوارئ، وانقطاع التيار الكهربائي، وتسلسلات وقوف الآلة العادية. الفرامل غير مصنفة للتوقف الديناميكي؛ إنها تثبت محورًا ثابتًا. يتعامل مضخم السيرفو مع التباطؤ؛ الفرامل تثبت الموضع بمجرد توقف المحور. فهم هذا التمييز مهم لكل من تصميم الآلة والصيانة.

بنية المشفر التسلسلي في كل مكان. بما يتماشى مع بقية عائلة αi، يستخدم A06B-0033-B077#0008 مشفر Fanuc التسلسلي للتغذية الراجعة للموضع. ينقل المشفر بيانات موضع عالية الدقة رقميًا، ويدعم الكشف عن الأخطاء في الوقت الفعلي، ويمكّن المضخم من التعرف تلقائيًا على المحرك عند التشغيل. على آلة كبيرة حيث تمتد كابلات المشفر عدة أمتار عبر خزانة مزدحمة وصينية كابلات، فإن مناعة الضوضاء للإرسال التسلسلي فوق المستشعرات التناظرية هي ميزة عملية — ليست مجرد نقطة مواصفات.

التطبيقات النموذجية

يتم تحديد سلسلة αiF حيث تلتقي الأحمال الثقيلة، وهياكل الآلات الكبيرة، ومتطلبات السلامة للمحاور الرأسية. يوجد A06B-0033-B077#0008 — مع خرج الإطار الكبير وخيار الفرامل المدمجة — على:

• محاور رئيسية لمراكز التشغيل الأفقي والرأسي CNC الكبيرة
• محاور العارضة والرام لمراكز التشغيل من نوع الجسر والجسر
• محاور تغذية لآلات التجويف والطحن CNC للخدمة الشاقة
• محاور دوارة ومائلة لمراكز التشغيل ذات الخمسة محاور كبيرة الحجم
• محاور طاولة وعمود لآلات التجليخ CNC
• محاور تحديد المواقع لآلات التعبئة والنقل الثقيلة
• محاور دوارة ومقسمة CNC كبيرة
• محاور رأسية على أي آلة تتطلب موضع وقوف مثبت بالفرامل

تكامل النظام وتوافق المضخم

يتصل A06B-0033-B077#0008 بوحدات مضخم سيرفو من سلسلة Fanuc αi مثبتة في خزائن CNC التي تعمل بعائلات وحدات التحكم Series 0i, 16i, 18i, 21i, 30i, 31i, و 32i. بالنسبة لتطبيقات المحاور الكبيرة، يجب أن تكون وحدة المضخم المختارة بالحجم المناسب لمطابقة تيار المحرك المقنن ومتطلبات ذروة عزم الدوران — خطأ شائع أثناء كل من تكليف الآلة الجديدة والبحث عن بديل هو اختيار مضخم مصنف لمحرك أصغر في نفس السلسلة.

تقوم واجهة المشفر التسلسلي بالتعرف تلقائيًا على المحرك عند التشغيل، وتحميل معلمات نموذج المحرك القياسية في المضخم دون إدخال يدوي. يتم تخزين المعلمات الخاصة بالمحور — حدود السفر، ومشابك عزم الدوران، وملفات تعريف التسارع — في وحدة تحكم CNC ويجب استعادتها من مجموعة معلمات احتياطية بعد أي استبدال للمحرك.

تتطلب دائرة فرامل التثبيت اتصالًا منفصلاً بمصدر طاقة 24 فولت تيار مستمر، يتم الحصول عليه عادةً من مصدر لوحة التحكم الخاصة بالآلة. يتم التحكم في تشابك الفرامل وتحريرها بواسطة وحدة تحكم CNC من خلال خرج مرحل مخصص أو خرج التحكم في الفرامل المدمج في المضخم، اعتمادًا على التصميم الكهربائي للآلة. قم بتأكيد مخطط أسلاك الفرامل من الرسومات الكهربائية للآلة قبل الإزالة وإعادة التركيب.

يتم تحديد مجموعات الكابلات بواسطة مواصفات موصل B077. يجب أن يتطابق كل من كابل الطاقة وكابل المشفر. على الآلات الكبيرة حيث يتم توجيه كابلات المحرك عبر سلاسل الكابلات أو القنوات، افحص الكابلات بحثًا عن التآكل أو التلف أثناء استبدال المحرك — استبدال الكابلات على مركز تشغيل كبير أكثر تعطيلًا بكثير من الآلات المدمجة، والقيام بذلك بشكل استباقي أثناء تبديل المحرك المخطط له يتجنب حدث توقف غير مخطط له ثانٍ.

اعتبارات الاستبدال والشراء

يعد A06B-0033-B077#0008 عنصر استبدال شائع في آلات CNC الكبيرة التي تعمل بمحركات Fanuc، حيث يجعل مزيج أحمال المحاور ذات القصور الذاتي العالي ومتطلبات المحركات الرأسية سلسلة αiF مع خيار الفرامل مواصفات قياسية لبناة الآلات.

دقة رقم القطعة الكامل ضرورية. يحدد B077 نوع المشفر والموصل. يحدد #0008 خيار الفرامل. لن يتم تركيب محرك تم الحصول عليه بدون الفرامل — أو بمتغير مشفر مختلف — كبديل مباشر. قم بتأكيد كلا العنصرين من لوحة اسم المحرك الأصلي قبل الشراء.

التحقق من وظيفة الفرامل بعد التركيب. بعد تركيب محرك بديل، تحقق من تشابك الفرامل وتحريرها كجزء من فحص التشغيل. تأكد من أن الفرامل تتحرر بالكامل عند تشغيل المحرك — التحرير الجزئي يسبب تسخينًا زائدًا وتآكلًا مبكرًا للفرامل. تأكد من أن الفرامل تتشابك بالكامل عند فصل المحرك — التشابك غير الكامل على محور رأسي يمثل خطرًا على السلامة.

نسخ احتياطي للمعلمات قبل التفكيك. قم بعمل نسخة احتياطية لمجموعة معلمات CNC الكاملة قبل البدء في إزالة المحرك. على الآلات الكبيرة ذات مجموعات المعلمات المعقدة متعددة المحاور، فإن إعادة بناء معلمات المحور من الوثائق وحدها تستغرق وقتًا طويلاً وعرضة للأخطاء.

وحدات جديدة مقابل وحدات مجددة. كلاهما متاح من خلال شبكة الخدمة المعتمدة من Fanuc ومراكز إعادة البناء المؤهلة من طرف ثالث. بالنسبة لمحركات سلسلة αiF المجددة، تحقق من استبدال المحامل، والتحقق من المشفر، وفحص الفرامل، واختبار الأداء. يجب تأكيد تجميع الفرامل بشكل خاص لعزم الدوران الكامل — الفرامل البالية أو الملوثة على محور رأسي كبير تمثل خطرًا حقيقيًا على السلامة إذا لم يتم تحديدها قبل عودة المحرك إلى الخدمة.

أسئلة وأجوبة

س1. ما الذي يميز سلسلة αiF عن سلسلتي αi و αis القياسيتين؟ αiF هي فئة محركات السيرفو ذات الإطار الكبير والقصور الذاتي العالي من Fanuc. تم تصميمها لتطبيقات المحاور الثقيلة حيث يكون قصور الحمل كبيرًا جدًا بحيث لا يمكن لمحرك الإطار القياسي أو المدمج التحكم فيه بثبات. توفر αiF خرج عزم دوران أعلى ونسبة قصور ذاتي أكثر ملاءمة للأحمال الثقيلة — إنها ليست بديلاً لمحركات αi أو αis على المحاور الأخف، ولا تعتبر هذه المحركات بدائل مناسبة لـ αiF على المحاور الثقيلة.

س2. ماذا يعني رمز الخيار #0008، وهل هو مطلوب لتطبيقي؟ يشير رمز الخيار #0008 إلى فرامل تثبيت مدمجة مثبتة في المصنع. تتشابك الفرامل عند فصل المحرك، مما يحافظ على المحور ضد الجاذبية أو الحمل المتبقي. إنها مطلوبة للمحاور الرأسية وأي تطبيق يجب أن يظل فيه المحور غير المزود بالطاقة ثابتًا دون الاعتماد على عزم دوران محرك السيرفو. لا يمكن استبدال متغير غير مزود بفرامل بأمان على هذه المحاور.

س3. هل توقف فرامل التثبيت المحور أثناء إيقاف الطوارئ؟ لا. فرامل التثبيت هي جهاز تثبيت ثابت، وليست فرامل توقف ديناميكية. يقوم مضخم السيرفو بتباطؤ المحور أثناء تسلسل إيقاف الطوارئ؛ تتشابك الفرامل بعد توقف المحور لتثبيته في الموضع. استخدام الفرامل للتوقف الديناميكي سيؤدي إلى تآكل سريع وفشل مبكر للفرامل.

س4. هل اللاحقة B077 قابلة للتبديل مع متغيرات اللاحقة B0xx الأخرى؟ لا. تحدد اللاحقة نوع المشفر وتكوين الموصل. تحتوي متغيرات اللاحقة المختلفة على أشكال موصلات غير متوافقة أو بروتوكولات مشفر تمنع التركيب المباشر دون تعديل الكابلات أو الأسلاك. يجب أن يتطابق رقم القطعة الكامل بما في ذلك B077 و #0008 تمامًا مع المحرك الأصلي.

س5. ما الذي يجب تأكيده بعد تركيب A06B-0033-B077#0008 بديل؟ استعادة معلمات المحور لوحدة تحكم CNC من نسخة احتياطية، ثم التحقق من وظيفة الفرامل — تأكيد التحرير الكامل للفرامل عند تشغيل المحرك والتشابك الكامل للفرامل عند فصلها. استعادة والتحقق من حدود السفر البرمجية قبل إعادة المحور إلى التشغيل. على المحاور الرأسية، قم بإجراء حركة يدوية متحكم فيها للتأكد من أن المحور يحافظ على الموضع بشكل صحيح عند تشابك الفرامل قبل تشغيل الدورات التلقائية.
