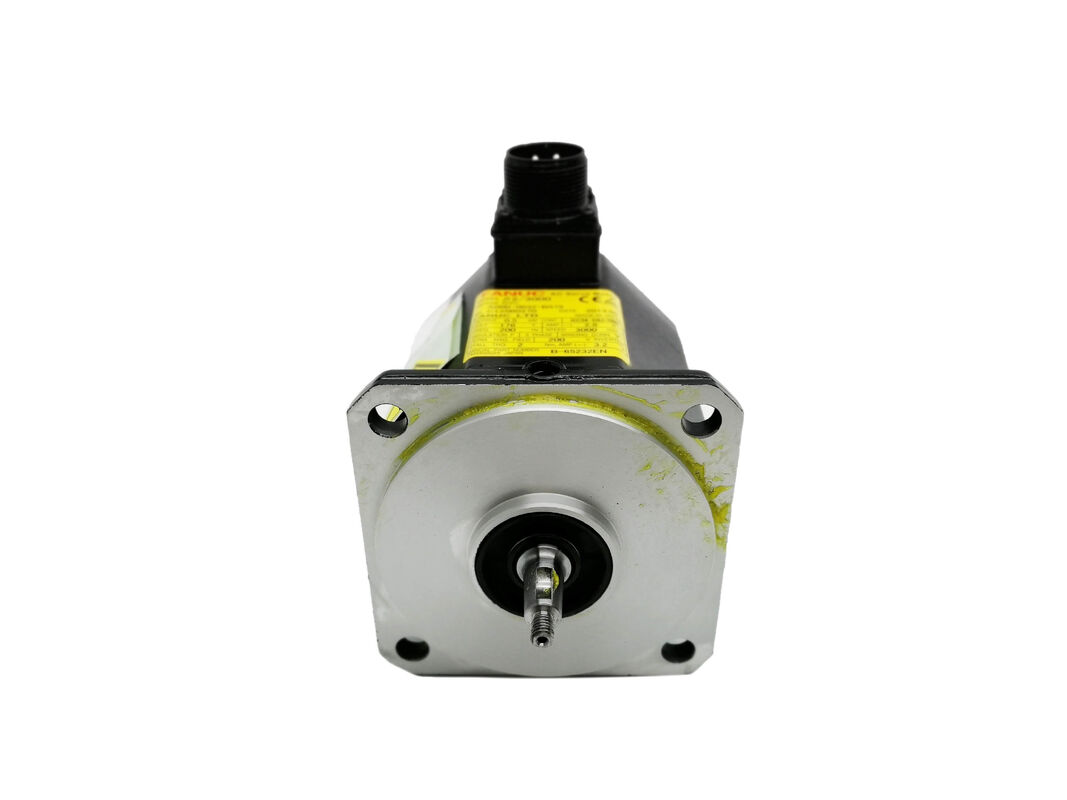

فانو A06B-0078-B403 — محرك سيرفو AC مدمج من سلسلة αis لأعمدة أدوات آلات CNC

فانو · محرك سيرفو AC · سلسلة αis

نظرة عامة على المنتج

فانو A06B-0078-B403 هو محرك سيرفو AC مدمج بدون فرش من فانو من سلسلة αis — وهو المتغير صغير الإطار ضمن خط إنتاج محركات السيرفو αi الأوسع من فانو. تم تصميمه خصيصًا للتكامل مع وحدات مضخم سيرفو سلسلة αi من فانو، ويعمل كجزء من نظام قيادة ومحرك متطابق بالكامل في بيئات أدوات آلات CNC وأتمتة المصانع.

حيث تستهدف محركات سلسلة αi القياسية تطبيقات الأعمدة المتوسطة إلى الكبيرة، يعكس تسمية αis حزمة محسّنة للأعمدة التي تكون فيها المساحة المادية مقيدة، أو تكون الكتلة المتحركة أقل، أو تشترك عدة أعمدة سيرفو في بصمة آلة مدمجة. يقدم المحرك دقة استجابة وموضع من فانو في إطار أصغر دون الخروج عن نظام αi — نفس بنية المشفر التسلسلي، نفس توافق المضخم، نفس إدارة المعلمات عبر وحدة تحكم CNC.

اللاحقة B403 ليست وصفًا عامًا. إنها تحدد متغير المشفر الخاص بالمحرك وتكوين الموصل، والذي يحدد بشكل مباشر توافق الكابلات واقتران المضخم. الحصول على اللاحقة الصحيحة مهم بنفس قدر الحصول على رقم طراز الأساسي الصحيح — خاصة عند البحث عن وحدة بديلة لآلة موجودة.

المواصفات الرئيسية

لماذا تم تصميم سلسلة αis

تسمية αis موجودة لسبب. يتم تقسيم خط إنتاج محركات السيرفو من فانو حسب فئة القصور الذاتي وحجم الإطار، وتستهدف سلسلة αis التطبيقات التي لا تحتاج إلى هامش عزم دوران لإطار أكبر ولكنها تحتاج إلى نفس دقة المشفر، وتوافق المضخم، ومعيار الموثوقية لبقية عائلة αi. تبرز بعض الأشياء حول كيفية وضع هذا المحرك:

بصمة مدمجة دون المساس بجودة التغذية الراجعة. تستخدم سلسلة αis نفس بنية المشفر التسلسلي الموجودة عبر خط إنتاج αi. هذا يعني بيانات موضع عالية الدقة، واكتشاف أعطال المشفر في الوقت الفعلي، والتعرف السلس على المضخم — بغض النظر عن الحجم المادي للمحرك. لا يأتي الضغط على حساب سلامة التغذية الراجعة.

متطابق مع نظام مضخم αi. يتصل A06B-0078-B403 بوحدات مضخم سيرفو سلسلة αi داخل خزائن CNC من فانو. يقرأ المضخم بيانات معرف المحرك من المشفر التسلسلي عند التشغيل، ويقوم بتحميل نموذج المحرك الصحيح تلقائيًا دون إدخال يدوي للمعلمات. بالنسبة لمصنعي الآلات ومهندسي الخدمة، يزيل هذا مصدرًا شائعًا لأخطاء الإعداد أثناء الاستبدال أو توسيع النظام.

مزايا المشفر التسلسلي في البيئات الصناعية. النقل التسلسلي الرقمي أكثر مقاومة للضوضاء بطبيعته من إشارات المستكشف التناظرية عبر مسافات الكابلات الطويلة في بيئات أدوات الآلات الكهربائية الصاخبة. يدعم مشفر αis أيضًا أوضاع الموضع المطلقة أو المتزايدة اعتمادًا على متغير المشفر المحدد — تفصيل مشفر في اللاحقة B403.

مناسب للآلات متعددة المحاور ذات القيود المساحية. في الآلات التي يتم فيها حشر ثلاثة أو أربعة أو خمسة محاور سيرفو في هيكل مدمج — طاولات دوارة، مبدلات أدوات، مغازل فرعية، ذيول — يسمح إطار αis الأصغر للمهندسين بتلبية متطلبات عزم الدوران والسرعة دون إعادة تصميم الغلاف الميكانيكي حول جسم محرك أكبر.

التطبيقات النموذجية

يظهر A06B-0078-B403 بشكل متسق في منصات CNC والأتمتة حيث يلزم محور سيرفو صغير وموثوق كجزء من آلة أكبر مدفوعة بفانو:

• تحديد موضع المغزل الفرعي وذيول المخارط CNC
• محاور قيادة مبدل الأدوات الأوتوماتيكي
• التحكم في طاولة CNC الدوارة ورأس التقسيم
• محاور مساعدة لمركز التصنيع المدمج
• محركات إمالة ودوران لمحور آلة خمسة محاور
• مشغلات مفاصل ذراع الروبوت من فانو
• محركات محاور طحن دقيقة صغيرة الحجم
• تحديد موضع ناقل الأجزاء وحامل البوابة

توافق القيادة ووحدة التحكم

يعمل A06B-0078-B403 ضمن وحدات مضخم سيرفو سلسلة αi من فانو، والتي توجد في خزائن CNC التي تشغل عائلات وحدات التحكم من فانو بما في ذلك السلسلة 0i، 16i، 18i، 21i، 30i، 31i، و 32i. يتواصل المحرك والمضخم عبر FSSB (ناقل سيرفو تسلسلي من فانو) من فانو أو اتصال مشفر تسلسلي مباشر اعتمادًا على بنية الخزانة المحددة.

نظرًا لأن المضخم يتعرف تلقائيًا على المحرك عبر واجهة المشفر، فإن تحميل المعلمات يكون تلقائيًا إلى حد كبير في التكوينات القياسية. ومع ذلك، يجب التحقق من صحة أي تثبيت بديل مقابل نسخة احتياطية من معلمات الآلة للتأكد من استعادة بيانات الضبط الخاصة بالمحور — حدود التسارع، حدود عزم الدوران، حدود السفر البرمجي — بشكل صحيح بعد تبديل المحرك.

يتم تحديد مجموعات الكابلات لـ A06B-0078-B403 بواسطة مواصفات موصل B403. يجب أن يتطابق كل من كابل الطاقة وكابل المشفر مع نمط الموصل وبروتوكول المشفر لهذا اللاحقة المحددة. احتفظ بالكابلات الأصلية من محرك معطل إن أمكن، أو ابحث عن كابلات بديلة عبر فانو أو موزع معتمد باستخدام مخطط الأسلاك الأصلي للآلة.

ملاحظة حول البحث عن بدائل

A06B-0078-B403 هو وحدة يتم استبدالها بشكل شائع في آلات CNC التي تعمل بفانو نظرًا لحجم القاعدة المثبتة التي تشغل محركات سلسلة αis عبر التصنيع العالمي. عند البحث عن بديل:

يجب أن يتطابق رقم الجزء الكامل تمامًا. B403 غير قابل للتبديل مع B400 أو B402 أو متغيرات اللاحقة الأخرى — قد يختلف نوع المشفر واتجاه الموصل بطرق تمنع التثبيت دون تعديل الكابلات أو تغييرات المعلمات.

تتوفر وحدات جديدة ومجددة عبر شبكة خدمة فانو المعتمدة ومراكز إعادة بناء محركات السيرفو المؤهلة من طرف ثالث. الوحدات المجددة من مصادر ذات سمعة طيبة هي خيار قابل للتطبيق لميزانيات الصيانة الحساسة للتكلفة، شريطة أن يقوم المُعيد باستبدال المحامل، وفحص المشفر، والتحقق من صحة الوحدة مقابل مواصفات أداء فانو قبل الشحن.

أسئلة وأجوبة

س1. ما هي وحدات تحكم CNC من فانو التي يتوافق معها A06B-0078-B403؟ إنه متوافق مع أنظمة CNC من فانو التي تستخدم وحدات مضخم سيرفو سلسلة αi، بما في ذلك عائلات وحدات التحكم من السلسلة 0i، 16i، 18i، 21i، 30i، 31i، و 32i. تأكد من تصنيف وحدة المضخم المحددة وتكوين الفتحة قبل التثبيت.

س2. ما هو الفرق بين سلسلة محركات αi و αis؟ تشير تسمية αis إلى متغير مدمج صغير الإطار من سلسلة αi. تشترك محركات αis في نفس بنية المشفر التسلسلي وتوافق المضخم مثل سلسلة αi القياسية ولكنها محسّنة للتطبيقات التي تتطلب بصمة مادية أصغر دون الخروج عن نظام سيرفو فانو.

س3. هل اللاحقة B403 قابلة للتبديل مع متغيرات اللاحقة B4xx الأخرى؟ لا. تحدد اللاحقة نوع المشفر وتكوين الموصل. قد يؤدي استبدال متغير لاحقة مختلف — مثل B400 أو B402 — إلى عدم تطابق الموصل، أو عدم توافق بروتوكول المشفر، أو تحميل غير صحيح لمعلمات المحرك بواسطة المضخم. استبدل دائمًا برقم الجزء الدقيق.

س4. هل يتطلب A06B-0078-B403 إعدادًا يدويًا للمعلمات بعد التثبيت؟ في معظم التكوينات القياسية، تقرأ وحدة مضخم سلسلة αi بيانات معرف المحرك تلقائيًا من المشفر التسلسلي عند التشغيل وتحمل معلمات نموذج المحرك المقابلة. ومع ذلك، يجب استعادة المعلمات الخاصة بالمحور — حدود السفر، حدود عزم الدوران، إعدادات التسارع — من ملف النسخ الاحتياطي لمعلمات الآلة بعد أي استبدال للمحرك.

س5. هل الوحدات المجددة خيار موثوق لهذا المحرك؟ نعم، شريطة أن يقوم المُعيد باستبدال المحامل، وفحص وتأكيد تجميع المشفر، واختبار أداء الوحدة مقابل مواصفات فانو قبل التسليم. بالنسبة لآلات الإنتاج الحرجة، اطلب توثيقًا لعملية إعادة البناء ونتائج الاختبار قبل قبول وحدة مجددة.
