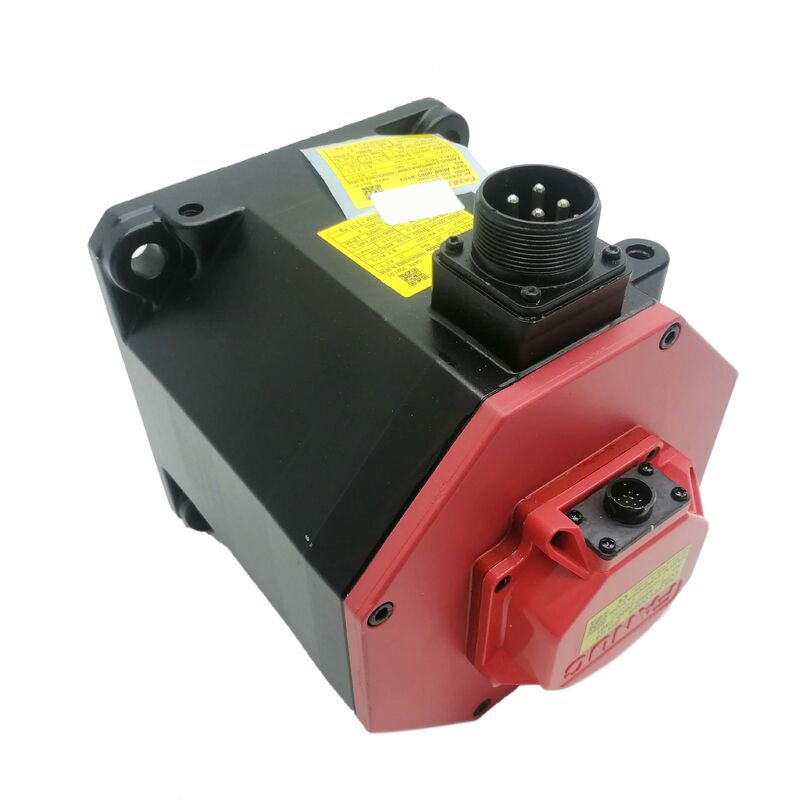

فانوك A06B-0085-B103 αIS سلسلة محرك خدمة التيار المتردد للمحركات الآلية المدمجة محور CNC الدقيق

فانوك · AC SERVO MOTOR · αIS السلسلة

لمحة عامة عن المنتج

فانوك A06B-0085-B103 هو محرك خدمة التيار المتردد بدون فرش من سلسلة αis من فانوك ، وهي الدرجة الصغيرة المدمجة من منصة محرك خدمة αi من فانوك.مصممة للاستخدام داخل النظام الإيكولوجي المتكامل لدفع الخدمة في Fanuc، فإنه يجلب أداء مكشف الفئة αi الكامل وتوافق المكبرات إلى محاور الآلة حيث المساحة المادية أو الوزن أو كثافة متعددة المحاور تجعل إطار محرك أصغر هو الخيار الهندسي الصحيح.

هذه ليست نسخة متناثرة من محرك أكبر. تم تطوير سلسلة αis كخط منتج مخصص ، وليس تخفيضًا متوسعًاالتعرف التلقائي على المكبر، و سلوك التكامل على مستوى النظام متطابقة مع تلك الموجودة في جميع أنحاء مجموعة الفانوك كاملة αi.ويتم تكوينها من خلال نفس بيئة وحدة التحكم CNC مثل كل محرك آخر في عائلة αi.

اللاحقة B103 محددة ومتتبعية. إنها تحدد نوع الترميز وتكوين المكونات لهذه الوحدةأي وحدات مكبر متوافقة، وما إذا كان المحرك سيتم تثبيته مباشرة في آلة موجودة دون تعديل الأسلاك.يجب أن يتطابق رقم الجزء الكامل بما في ذلك اللاحقة B103 بالضبط..

المواصفات الرئيسية

وجهة نظر الهندسة: لماذا سلسلة αis موجودة

تغطي مجموعة محركات Fanuc مجموعة واسعة من فئات الثبات وأحجام الإطار لأن الآلات التي تستخدمها تختلف على نطاق واسع. The αis series addresses a specific part of that range — compact axes on CNC machines and automation equipment where the torque and speed requirements are well within what a small-frame motor can deliverحيث أن تركيب محرك أكبر يعني إعادة تصميم الهيكل الميكانيكي المحيط به.

A06B-0085-B103 يناسب هذا الملف. بعض الخصائص التي تستحق الفهم قبل تحديدها أو استبدالها:

مشفر سلسلة مع إرسال رقمي.سلسلة αis لا تستخدم أجهزة حل التناظرية أو مكشفات إضافية مع واجهات تناظرية. الإرسال التسلسلي أكثر نظافة في بيئات أدوات الآلات الصاخبة كهربائياً ،أكثر مقاومة لتدهور الإشارة المرتبطة بطول الكابل، وقادرة على حمل بيانات تشخيص الأخطاء جنبا إلى جنب مع قيم الموقع كل ما يقلل من احتمال وجود أخطاء موقف غير مفسرة أو أخطاء مزعجة في الخدمة.

تحديد الهوية التلقائي للمضخم عند تشغيلعندما يتم توصيل A06B-0085-B103 بمضخم ألي متوافق ، يقرأ المحرك بيانات هوية المحرك من المشفر ويحمل معايير نموذج المحرك المقابلة تلقائيًا.هذا السلوك يزيل طبقة من الإعداد اليدوي من كل من التشغيل الأولي واستبدال المحرك ويقضي على فئة من أخطاء عدم تطابق المعلمات التي يمكن أن تستغرق وقتًا لتتبعها.

أبعاد الإطار المدمجة لتكوينات المحور الكثيفة.على الآلات ذات محاور الخدمة المتعددة المعبأة في حجم هيكلي محدودوحدات الحمولة حجم الإطار αis يسمح للآلة بتلبية متطلبات الحركة دون المساس بالتصميم الميكانيكي حول جسم محرك أكبر.

موثوقية ثابتة عبر القاعدة المثبتةوقد تراكمت سلسلة αis تاريخ خدمة كبير في جميع أنحاء التصنيع العالمي CNC.أنماط فشلها مفهومة جيدا من قبل مهندسي خدمة فانوك ومراكز إصلاح السيارات المؤهلة من طرف ثالث على حد سواء، والتي تدعم كل من تخطيط الصيانة الوقائية والعودة السريعة إلى الخدمة عندما يحدث عطل.

تطبيقات نموذجية

يتم العثور على A06B-0085-B103 بشكل أكثر اتساقًا في آلات CNC متعددة المحاور وأنظمة الأتمتة حيث تكون محركات Fanuc هي منصة السجل وتتطلب محور خدمة مضغوط وموثوق به:

• محركات المحور المساعد للدراجة CNC
• أدوات تغيير الأدوات الآلية
• مركز التصنيع CNC المركز الرابع والخامس
• الطاولة الدورية و نظام التحكم في الرأس المتمايل
• محاور التغذية العمودية والأفقية المدمجة لمراكز التصنيع
• تحديد موقع محمل الشريط والطعام
• أجهزة التشغيل المشتركة للروبوتات من فانوك في خلايا آلة متكاملة
• طواحين طحن دقيق و محاور عبر المائدة

تكامل النظام وتوافق المضخم

يعمل A06B-0085-B103 مع وحدات مكبرات الخدمة من سلسلة Fanuc αi المثبتة في خزانات CNC التي تعمل على أسرة وحدة التحكم من السلسلة 0i و 16i و 18i و 21i و 30i و 31i و 32i. Communication between motor and amplifier runs over Fanuc's serial encoder interface — either through direct encoder cable connection or via the FSSB (Fanuc Serial Servo Bus) architecture depending on the specific cabinet configuration.

وظيفة التعرف التلقائي للمضخة تقرأ بيانات المحرك من المُشفّر في كلّ تشغيل.هذا يعني أن المضخم يتعرف على المحرك الجديد ويحمل نموذج المحرك القياسي دون إدخال المعلمات اليدويةما لا يعيد تلقائيًا هو المعلمات الخاصة بالمحور ‬ حدود التنقل البرمجية، قيم عداد الدوران،إعدادات التسارع والتباطؤ التي تعتمد على الجهاز ويجب إعادة تحميلها من النسخة الاحتياطية للمعلمات في الجهاز بعد أي تبادل للمحرك.

لا يمكن التفاوض على مطابقة الكابلات لمواصفات موصل B103. يجب أن تتطابق هندسة موصل الطاقة ومحفز موصلات الترميز المحددة بواسطة ما بعد B103 مع مجموعات الكابلات في الآلة.إعادة استخدام الكابلات الأصلية من المحرك الفاشل شريطة أنها غير تالفة عادة ما تكون الطريقة الأكثر موثوقيةإذا كانت هناك حاجة إلى كابلات جديدة، فاستعرضها من خلال Fanuc أو موزع معتمد باستخدام مخطط الأسلاك الأصلي للآلة كمرجع.

اعتبارات بديلة

A06B-0085-B103 هو عنصر يتم استبداله بشكل روتيني في قاعدة Fanuc αis المثبتة.الآلات التي بنيت على منصات Fanuc CNC خلال العقدين الماضيين تستخدم عادة محركات سلسلة αis على المحاور المساعدة والثانوية، وحجم تلك المنشآت يعني أن هذا الرقم الجزئي يظهر بانتظام في الصيانة ومصادر MRO.

بعض النقاط العملية لتخطيط الاستبدال:

أرقام الأجزاء ذات أهميةB103 غير قابلة للتبادل مع B100، B102، أو غيرها من المتغيرات المجاورة.يختلف نوع الترميز وتوجه الموصول بين رموز اللاحقة بطرق من شأنها منع التثبيت المباشر دون تعديلتأكد من رقم الجزء الكامل من لوحة اسم المحرك الفاشل قبل الطلب.

احتياطي المعلمات قبل تفكيكهاقم بإعادة تعيين المعلمات الكاملة للجهاز قبل إزالة المحرك الفاشلاستعادة ضبط محدد للمحور بعد الاستبدال أسرع وأكثر موثوقية مع النسخ الاحتياطي الحالي من محاولة إعادة بناء المعلمات من الوثائق وحدها.

جديد مقابل محسنكل من الوحدات الجديدة من خلال شبكة التوزيع المعتمدة من Fanuc والوحدات المعدلة من مراكز إعادة بناء محركات الخدمة المؤهلة.التحقق من أن استبدال محملتم تنفيذ فحص مشفر، وتحقق من صحة الأداء مقابل مواصفات فانوك وتوثيقها قبل شحن الوحدة.

الأسئلة الشائعة

س1: ما هي أجهزة التحكم CNC من فانوك متوافقة مع A06B-0085-B103؟المحرك متوافق مع أنظمة Fanuc CNC باستخدام وحدات مكبرات الخدمة من سلسلة αi ، بما في ذلك أسرة 0i و 16i و 18i و 21i و 30i و 31i و 32i.تأكيد نوع وحدة المضخم المحددة وتصنيف الطاقة من الوثائق الكهربائية للآلة قبل التثبيت.

س2: ما الذي يميز سلسلة αis عن سلسلة αi القياسية؟يشير تسمية αis إلى محرك صغير المدمج داخل عائلة المنتجات αi. يشترك سلسلة αis في نفس نظام تشفير التسلسلي ، وتوافق المكبر ،و سلوك الاندماج CNC كسلسلة αi القياسية التمييز هو الحجم المادي ومدى الإخراج المقابلة، ليس هناك فرق في التكنولوجيا أو النظام البيئي.

هل يمكن استبدال اللاحقة B103 بتغير آخر B1xx أثناء الاستبدال؟لا، الحرف الاخير يرمز لمواصفات الترميز وتكوين الموصوليمكن أن يكون للنسخ المختلفة من اللاحظات داخل نفس رقم الطراز الأساسي هندسة لا تتوافق بين الاتصالات أو بروتوكولات التشفيردائماً أصدري البديل باستخدام رقم الجزء الكامل بالضبط من لوحة اسم المحرك.

س4: هل يتطلب استبدال A06B-0085-B103 إدخال المعلمات يدوياً على جهاز التحكم CNC؟المُضخّم من سلسلة αi يُحمل تلقائيًا معايير نموذج المحرّك القياسيّ من معرف الترميز عند تشغيله، لذا التعرف الأساسي على المحرّك يكون تلقائيًا.تعتمد قيم التسارع على الجهاز ويجب استعادتها من ملف احتياطي للمعلمات بعد الانتهاء من الاستبدال.

س5: ما الذي يجب التحقق منه عند تقييم A06B-0085-B103 المعاد تصنيعه؟على الأقل، تأكد من أن المصنّع قام باستبدال العوارض، وفحص وتحقق من صحة مجموعة الترميز التسلسلي،وأجرى اختبار أداء وظيفي على مواصفات محركات Fanuc قبل الشحنطلب وثائق مكتوبة عن عملية إعادة البناء ونتائج الاختبار، وخاصة بالنسبة للمحركات المخصصة للحواف ذات الاحتياجات العالية أو الحساسة.
