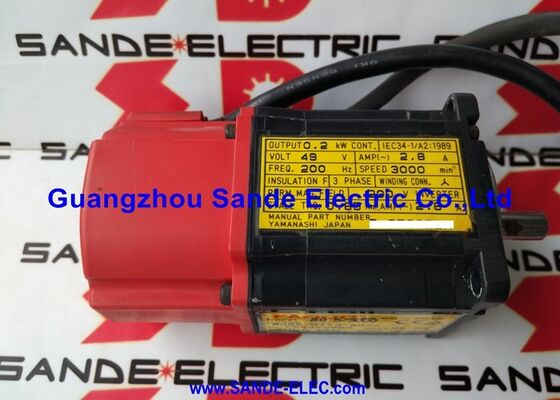

محرك سيرفو AC Fanuc A06B-0162-B775#0008 — αM6/3000، عمود مفتاحي، فرامل 24 فولت، مشفر A64

نظرة عامة على المنتج

رقم القطعة: A06B-0162-B775#0008

رقم القطعة البديل: A06B-0162-B775#7008

يُبحث عنه أيضًا باسم: A06B0162B775, FANUC A06B-0162-B775#0008, Fanuc A06B0162B7750008

طراز المحرك: αM6/3000

السلسلة: Fanuc Original Alpha M Series

التصنيف: محرك سيرفو بدون فرشاة AC من سلسلة Fanuc Alpha M — 1.4 كيلو واط، 3000 دورة في الدقيقة، عمود مستقيم مع مجرى مفتاح، فرامل تعمل بالزنبرك 24 فولت، مشفر تزايدي A64، IP65 | توقف عن التصنيع من قبل الشركة المصنعة

المواصفات الفنية

متوقف عن التصنيع — ماذا يعني ذلك بالنسبة للمصادر

المحرك A06B-0162-B775#0008 هو متوقف عن التصنيع من قبل الشركة المصنعة الأصلية. لم تعد Fanuc تنتج هذه القطعة. بالنسبة للعديد من أدوات آلات CNC والروبوتات Fanuc التي لا تزال تعمل بسلسلة αM في بيئات الإنتاج حول العالم، فإن هذه الحقيقة تخلق واقعًا في المصادر يحتاج كل فريق صيانة يدير هذه الآلات إلى التخطيط له.

حالة التوقف عن التصنيع لا تعني أن المحرك غير قابل للحصول عليه. هذا يعني أن مخزون ما بعد البيع، وبرامج التبادل، وخدمات الإصلاح هي الآن قنوات التوريد الأساسية — وليس الشركة المصنعة الأصلية. الموزعون المؤهلون لمحركات السيرفو ومنشآت الإصلاح لديهم وحدات مجددة ومتبادلة. جسم المحرك αM6/3000 مفهوم جيدًا لدى ورش الإصلاح ذات الخبرة، وأوضاع الفشل — تآكل المحامل، وتدهور عزل اللف، وتدهور مشفر A64، وفشل الملف اللولبي للفرامل — كلها قابلة للخدمة على مستوى المكون.

ما تعنيه حالة التوقف عن التصنيع عمليًا: يمكن أن تكون أوقات التسليم للوحدات البديلة أطول من المحركات المنتجة حاليًا، ويتفاوت التوفر حسب المنطقة والوقت، ويشير السعر المميز للوحدات ذات الحالة الجيدة في سوق ما بعد البيع إلى انخفاض العرض. يُنصح المنشآت التي تشغل آلات بهذا المحرك بالاحتفاظ بوحدة تبادل واحدة على الأقل في المخزون بدلاً من الاعتماد على التوريد في الوقت المناسب عند حدوث عطل. آلة متوقفة أثناء انتظار محرك αM6/3000 من سوق ما بعد البيع هي تكلفة إنتاج يمكن لقطعة غيار احتياطية بقيمة 2000-3000 دولار على الرف القضاء عليها.

لاحقات #0008 و #7008 — نفس المحرك، اسم مختلف

مصدر متكرر للارتباك في الحصول على هذا المحرك: اللاحقتان #0008 و #7008 هما نفس المحرك المادي. الرقم الموجود في بداية اللاحقة في ترقيم محركات ألفا الأصلية من Fanuc ينقل شيئين: تكوين العمود وتفاصيل المشفر في الأرقام الأخيرة، وفي الرقم الأول، اختلاف لوحة الاسم. سلسلة 7xxx تحدد لوحات الاسم ذات العلامة التجارية GE Fanuc — متغير السوق الأمريكي الشمالي الذي تم إنتاجه خلال فترة المشروع المشترك GE Fanuc. سلسلة 0xxx هي لوحة الاسم القياسية لـ Fanuc. كلاهما يحمل لفات محرك متطابقة، وهندسة عمود متطابقة، وتكوين فرامل متطابق، ومشفر A64 متطابق. يمكن استبدالهما ببعضهما البعض دون أي تعديل كهربائي أو ميكانيكي.

عند البحث عن هذه القطعة، سيظهر كلا رقمي القطعة في كتالوجات الموردين. أي منهما هو البديل الصحيح لآلة مجهزة حاليًا بالآخر.

سلسلة αM: السياق الذي ينتمي إليه هذا المحرك

تحديد αM يشير إلى تحديث متوسط الجيل ضمن منصة سيرفو ألفا الأصلية من Fanuc — تم إصداره بعد سلسلة ألفا الأساسية (α1/3000، α2/3000، α6/3000، إلخ) لمعالجة متطلبات التطبيق المحددة، وخاصة محركات مفاصل الروبوتات Fanuc وتطبيقات أدوات آلات معينة حيث لم تتطابق خصائص القصور الذاتي لجسم المحرك ألفا القياسي بشكل مثالي مع ديناميكيات الحمل.

αM6/3000 بقدرة 1.4 كيلو واط وسرعة 3000 دورة في الدقيقة يحتل موقعًا محددًا في هذه العائلة — أكثر قدرة من محركات مفاصل الروبوتات المدمجة αM2/3000 و αM2.5/3000، وأصغر من αM9/3000 والمتغيرات الأكبر. تشمل التطبيقات التي تم فيها تحديد αM6 محركات المفاصل المتوسطة على روبوتات Fanuc الصناعية، ومحركات المحور الرئيسي للتغذية على أدوات آلات CNC المدمجة مع وحدات تحكم Fanuc Series 0 أو 16، وتطبيقات المحاور المساعدة المحددة حيث ناسبت خصائص عزم الدوران والقصور الذاتي لجسم αM التصميم الميكانيكي بشكل أفضل من محرك ألفا قياسي بنفس القدرة.

يعمل المحرك على 144 فولت تيار متردد عند 200 هرتز من مصدر مضخم 200 فولت — الخصائص الكهربائية لمنصة مضخم سيرفو ألفا الأصلية من Fanuc. هذا بالتأكيد ليس 200 فولت / 133 هرتز للمحركات الأكبر α22/2000 أو α30/2000، ولا الجهد الأعلى للمتغيرات HV. مزيج 144 فولت / 200 هرتز خاص بإطار المحرك هذا ووحدة المضخم المطابقة له.

فرامل تعمل بالزنبرك 24 فولت: هندسة أمان يمكنك الاعتماد عليها

اللاحقة B775 تضع هذا المحرك في المتغير المزود بفرامل من سلسلة αM6/3000، ومواصفات الفرامل — تعمل بالزنبرك 24 فولت — هي عنصر الأمان المحدد الذي يحكم أين يمكن استبدال هذا المحرك بأمان وأين لا يمكن ذلك.

الفرامل التي تعمل بالزنبرك آمنة بالفشل حسب التصميم. يقوم الزنبرك بتشغيل قرص الفرامل ميكانيكيًا كلما لم يتم تنشيط ملف الفرامل — مما يعني أن أي فقدان للطاقة، لأي سبب، يؤدي إلى تثبيت تلقائي للعمود. لا يلزم منطق تحكم، ولا أمر CNC، ولا مضخم نشط. إيقاف التشغيل، تشغيل الزنبرك، تثبيت العمود. يجب تنشيط الملف لتحرير الفرامل والسماح بدوران العمود، مما يعني أن عمود المحرك مكبح ميكانيكيًا كحالة افتراضية ولا يدور إلا عند تحريره عمدًا وبشكل نشط.

عند 1.4 كيلو واط والتطبيقات التي يخدمها αM6/3000 — محركات مفاصل الروبوتات Fanuc وتطبيقات المحور الرأسي لأدوات آلات CNC — فإن الحمل الجاذبي الذي يجب أن تحمله الفرامل عند إيقاف تشغيل السيرفو حقيقي. مفصل ذراع الروبوت الذي يسمح للذراع بالسقوط عند إيقاف تشغيل وحدة التحكم يخلق مخاطر أمان. محور المغزل الرأسي الذي ينزل على قطعة العمل عند إيقاف التشغيل يسبب تلفًا. فرامل الزنبرك 24 فولت في هذا المحرك هي الآلية التي تمنع كلا النتيجتين.

عند استبدال هذا المحرك، يجب إعادة توصيل أسلاك الفرامل بشكل صحيح والتحقق منها قبل إعادة تشغيل الآلة أو الروبوت. قم بتأكيد تشغيل الفرامل (العمود مثبت، الملف غير نشط) وتحرير الفرامل (العمود حر، تم تطبيق 24 فولت) قبل تشغيل أي برنامج. على روبوتات Fanuc، تأكد من أن الذراع يحتفظ بموضعه بشكل صحيح من خلال دورة إيقاف تشغيل متحكم بها بعد الاستبدال. على أدوات آلات CNC، تحقق من أن المحور الرأسي لا يتحرك عند تعطيل السيرفو عن قصد.

عمود مستقيم مع مجرى مفتاح: اقتران آمن على منصة قديمة

كل A06B-0162-B775#0008 يحمل عمودًا مستقيمًا مع مجرى مفتاح مصقول — واجهة الاقتران التي تم بناء الآلة أو الروبوت حولها، والتي يجب تكرارها بالضبط في أي بديل.

التكوين المستقيم مع المفتاح بقدرة 1.4 كيلو واط ينقل عزم الدوران من خلال إشراك مفتاح ميكانيكي إيجابي، مما يمنع انزلاق الاقتران تحت الأحمال العكسية التي تحدث أثناء تغييرات الاتجاه في دورات تحديد موضع محور السيرفو. على مفصل روبوت يغير الاتجاه آلاف المرات في كل وردية، يتدهور الاقتران المشدود بالاحتكاك بشكل تدريجي — يوفر التكوين المفتاحي أمانًا لنقل عزم الدوران على المدى الطويل دون الحاجة إلى صيانة.

للاستبدال، إجراء النقل بسيط: قم بإزالة محور الاقتران من المحرك المعطل باستخدام أداة سحب تروس مناسبة مطبقة على وجه المحور، وافحص المفتاح ومجرى المفتاح بحثًا عن التآكل أو التشوه، وقم بتركيب المحرك الجديد مع إشراك المفتاح بشكل صحيح في مجاري المفاتيح لكل من العمود والمحور، وقم بتثبيت المحور محوريًا باستخدام المثبت المطبق بعزم الدوران المحدد. تتكرر هندسة المحاذاة تلقائيًا لأن العمود المستقيم لا يتطلب قوة سحب محورية ودقة إشراك عمود مخروطي — يتناسب المحور ببساطة مع العمود ويسجل المفتاح الموضع الزاوي.

مشفر تزايدي A64: يتطلب التصفير، جيل المضخم مقفل

A64 في A06B-0162-B775#0008 هو مشفر تزايدي بدقة 64000 عد/دورة يستخدم واجهة إشارة المشفر المتوازية لمنصة ألفا الأصلية من Fanuc. حقيقتان تشغيليتان تتبعان من هذه المواصفات التي يجب أن يفهمها كل فريق صيانة يشغل هذا المحرك.

أولاً: يتطلب التصفير عند كل تشغيل. لا يحتفظ A64 بموضع العمود عند إيقاف التشغيل. عند تشغيل وحدة التحكم CNC أو الروبوت، لا يمتلك كل محور مزود بـ A64 بيانات موضع حتى ينفذ حركة عودة مرجعية (تصفير) للعثور على علامته المرجعية. على أداة آلة CNC، هذه هي دورة العودة المرجعية المبرمجة في تسلسل بدء تشغيل الآلة. على روبوت Fanuc، هذا هو إجراء الإتقان أو العودة إلى الصفر. كلاهما إجراءات تشغيل قياسية لمعدات سلسلة ألفا الأصلية وهي مدمجة بالفعل في تسلسل بدء تشغيل الآلة.

ثانياً: هذا المشفر غير متوافق مع مضخمات سلسلة αi. يستخدم A64 واجهة المشفر المتوازية لمنصة ألفا الأصلية. تتوقع مضخمات سلسلة Fanuc αi (αiSV) بروتوكول المشفر التسلسلي لمحركات αiS و αiF. الواجهتان مختلفتان كهربائيًا ومنطقيًا على مستوى الموصل والبروتوكول — لا يوجد إعداد معلمة يجعل αiSV يقرأ مشفر A64. يتطلب A06B-0162-B775#0008 مضخم Fanuc ألفا SVU الأصلي ولا يمكن استبداله في نظام مضخم αi دون استبدال كل من المحرك والمضخم كزوج متطابق.

عند 64000 عد/دورة، يوفر A64 دقة كافية لحلقة الموضع للتطبيقات التي تم تصميمه من أجلها. على مفصل روبوت متوسط أو محور تغذية CNC مع خطوة برغي كروي نموذجية، تدعم هذه الدقة متطلبات دقة تحديد الموضع التي تتطلبها هذه التطبيقات.

سلسلة A06B-0162: مرجع المتغير

جميع المتغيرات في سلسلة A06B-0162 تشترك في جسم محرك αM6/3000 — 1.4 كيلو واط، 3000 دورة في الدقيقة، 144 فولت، 6 أمبير. نوع العمود والفرامل والمشفر تميز المتغيرات.

B775 هو تكوين A64 بعمود مستقيم ومفتاح وفرامل — المزيج المحدد المطلوب لتطبيقات المحور الرأسي ومفاصل الروبوتات حيث يتم تثبيت محور اقتران مفتاحي بالفعل على الآلة ويكون الاحتفاظ بالحمل الجاذبي عند إيقاف تشغيل السيرفو إلزاميًا.

توافق المضخم ووحدة التحكم CNC

يتطلب A06B-0162-B775#0008 مضخم سلسلة Fanuc ألفا الأصلي من نوع SVU — الجيل الأول من محركات سيرفو ألفا، وليس جيل αi. تشمل منصات CNC المتوافقة سلسلة Fanuc 0، 15، 16، و 18 على جيل المضخم ألفا الأصلي، ووحدات تحكم الروبوتات Fanuc من نفس الحقبة.

هذا المحرك غير متوافق مع مضخمات Fanuc αiSV (جيل αi) أو مع محركات سلسلة Fanuc β. واجهة المشفر المتوازية A64، وجهد لف المحرك (144 فولت)، ومجموعة معلمات نوع المحرك، كلها خاصة بمنصة ألفا الأصلية. أي محاولة لاستخدام هذا المحرك مع مضخم غير متطابق ستؤدي إلى فشل اتصال المشفر، أو أخطاء عدم تطابق المعلمات، أو سلوك قيادة محرك غير صحيح.

عند تشغيل محرك بديل، تحقق من أن معلمات المحور — رمز نوع المحرك، والحد الأقصى للتيار، والحد الأقصى للسرعة — تم تعيينها بشكل صحيح لمواصفات αM6/3000 على المضخم الحالي قبل السماح للمحور بالعمل تحت تحكم CNC.

التطبيقات النموذجية

محركات مفاصل الروبوتات Fanuc على روبوتات جيل ألفا الأصلي. محركات محاور المفاصل ذات الحمل المتوسط على روبوتات Fanuc الصناعية من الجيل الأول والثاني حيث تم تحديد جسم αM6/3000 لخصائص عزم الدوران والقصور الذاتي، وتوفر فرامل الزنبرك 24 فولت احتفاظًا إلزاميًا عند إيقاف تشغيل السيرفو على المفاصل المحملة بالجاذبية.

محاور التغذية الرأسية وأدوات آلات CNC والمحاور المائلة. محاور المغزل Z، ومحركات التغذية الرأسية، ومحركات الشرائح المائلة على مراكز التصنيع التي يتم التحكم فيها بواسطة Fanuc Series 0 و 16 حيث يتطابق خرج 1.4 كيلو واط المقنن مع حمل المحور وتوفر فرامل الزنبرك 24 فولت احتفاظًا ميكانيكيًا آمنًا عند كل حدث إيقاف تشغيل للسيرفو.

محاور التغذية الرئيسية لمراكز التصنيع CNC المدمجة. محاور X و Y على مراكز التصنيع ذات التنسيق الصغير التي يتم التحكم فيها بواسطة Fanuc Series 0 أو 0M حيث يتطابق حجم إطار αM6/3000 وسقف 3000 دورة في الدقيقة مع التصميم الميكانيكي للمحور.

استبدال ميداني على الآلات التي لا تزال تعمل بمضخمات ألفا الأصلية. أي آلة أو روبوت يتم التحكم فيه بواسطة Fanuc حيث فشل محرك αM6/3000 الأصلي ويتطلب استبدالًا مطابقًا لاستعادة الإنتاج دون تحويل نظام القيادة إلى منصة أحدث.

الأسئلة الشائعة

س1: اللاحقتان #0008 و #7008 — هل هما محركان مختلفان؟

لا — إنهما نفس المحرك. الرقم الموجود في بداية اللاحقة يرمز إلى متغير لوحة الاسم: 7xxx يشير إلى لوحة اسم تحمل علامة GE Fanuc التجارية (السوق الأمريكي الشمالي)، 0xxx هي لوحة الاسم القياسية لـ Fanuc. لفات المحرك، وهندسة العمود (مستقيم مع مجرى مفتاح)، وتكوين الفرامل (زنبرك 24 فولت)، والمشفر (A64)، والمواصفات الكهربائية متطابقة بين الاثنين. أي رقم قطعة هو البديل الصحيح للآخر على أي آلة.

س2: هذا المحرك متوقف عن التصنيع — هل لا يزال متاحًا وقابلًا للإصلاح؟

نعم في كلتا الحالتين. لا يزال αM6/3000 متاحًا من خلال سوق ما بعد البيع — وحدات مجددة/متبادلة، ومخزون مستخدم تم اختباره، وخدمات الإصلاح كلها خيارات حالية من موردي محركات سيرفو Fanuc المتخصصين. المحرك عبارة عن منصة موثقة جيدًا ومفهومة جيدًا يقوم منشآت الإصلاح المؤهلة بخدمتها بشكل روتيني. استبدال المحامل، وإصلاح اللف، واستبدال مشفر A64، وخدمة الفرامل كلها تتم كعناصر صيانة قياسية. بالنسبة للمنشآت التي تشغل آلات متعددة بهذا المحرك، يوصى بشدة بالاحتفاظ بقطعة غيار في المخزون نظرًا لإغلاق توريد الشركة المصنعة الأصلية وتفاوت أوقات التسليم في سوق ما بعد البيع.

س3: هل يحتاج هذا المحرك إلى دورة تصفير بعد كل تشغيل لوحدة التحكم CNC أو الروبوت؟

نعم. A64 هو مشفر تزايدي بدون احتفاظ بالموضع عند إيقاف التشغيل. في كل مرة يتم فيها تشغيل وحدة التحكم CNC أو الروبوت، يجب على المحور تنفيذ حركة عودة مرجعية (تصفير) لإنشاء إحداثيات الآلة أو الروبوت قبل أن يكون أي حركة مبرمجة ممكنة. هذا سلوك قياسي لجميع معدات سلسلة ألفا الأصلية من Fanuc مع مشفرات A64 — تسلسل بدء تشغيل الآلة أو الروبوت مبرمج بالفعل للتعامل معه تلقائيًا.

س4: هل يمكن استخدام هذا المحرك مع مضخم Fanuc αiSV حديث؟

لا — ليس بدون استبدال نظام قيادة المحور بالكامل. يستخدم مشفر A64 واجهة المشفر المتوازية لسلسلة ألفا الأصلية، وهي غير متوافقة كهربائيًا ومنطقيًا مع مضخمات αiSV التي تتوقع بروتوكول المشفر التسلسلي. بالإضافة إلى ذلك، تختلف خصائص لف المحرك عن محركات αiF/αiS. يجب تشغيل A06B-0162-B775#0008 بواسطة مضخم Fanuc ألفا SVU الأصلي. الترقية إلى αi تتطلب استبدال كل من وحدة المضخم والمحرك، بالإضافة إلى إعادة تكوين كاملة للمعلمات.

س5: هل يمكن لمتغير بدون فرامل (مثل سلسلة B575) استبدال هذا المحرك إذا كان المتغير المزود بفرامل غير متوفر؟

فقط بعد تقييم رسمي لظروف حمل المحور — وبالتأكيد ليس على أي محور رأسي أو مفصل روبوت محمل بالجاذبية. تم تحديد متغير الفرامل B775 خصيصًا لأن المحور أو المفصل يحمل حملاً يتحرك بفعل الجاذبية عند إيقاف تشغيل السيرفو. استبداله بمحرك بدون فرامل يزيل آلية الأمان الميكانيكية الوحيدة التي تمنع هذه الحركة عند إلغاء تنشيط المضخم. على المحاور الأفقية المؤكدة التي لا تحتوي على مكون جاذبية، قد يدعم التقييم استبدالًا بدون فرامل — ولكن هذا قرار هندسي يتطلب مراجعة وثائق الآلة، وليس قرارًا ميدانيًا يتم اتخاذه تحت ضغط الوقت.
