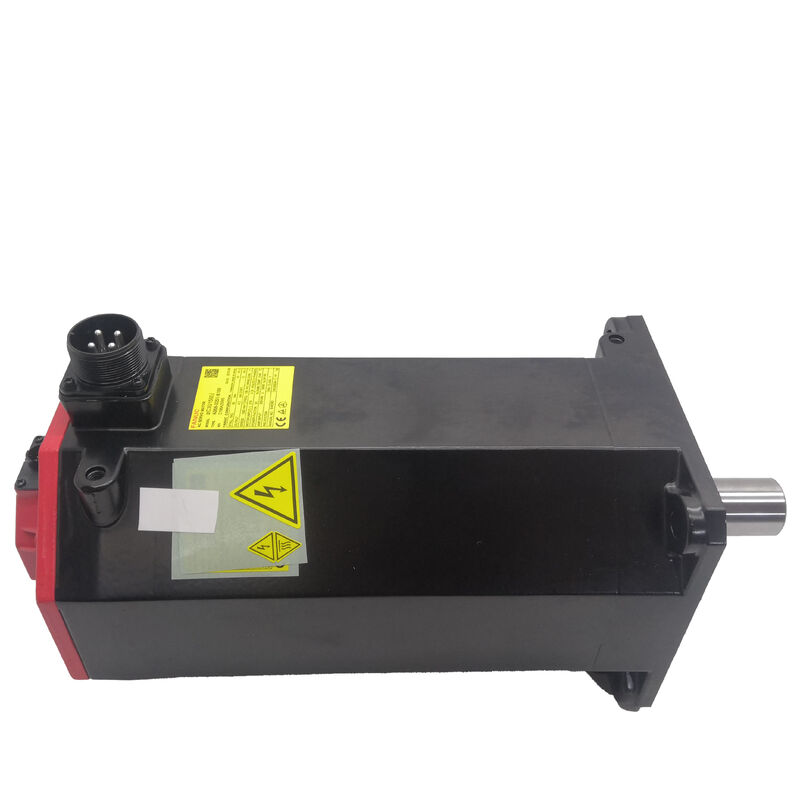

محرك Fanuc A06B-0253-B400 AC Servo
αiF 30/4000، العمود المستقيم، 24 فولت الفرامل، A1000 مطلق
لمحة عامة عن المنتج
رقم الجزء:A06B-0253-B400
أيضاً بحثت عن:A06B0253B400، FANUC A06B-0253-B400، FANUC A06B0253B400
طراز السيارات:αiF 30/4000
التصنيف:فانوك ألفا iF سلسلة AC مضخة الخدمة بدون فرشاة -- 30 نيمر عزم دوران ثابت، 4000 دورة في الدقيقة السرعة القصوى، عمود سلس مستقيم، 24 فولت الفرامل الربيعية، ألفا i A1000 الكود الكامل للنبض، IP65
المواصفات التقنية
| المعلم |
القيمة |
| رقم الجزء |
A06B-0253-B400 |
| طراز المحرك |
αiF 30/4000 |
| عزم الدوران |
30 نيمتر |
| عزم دوران ذروة |
40 نيمتر |
| السرعة القصوى |
4,000 دورة في الدقيقة |
| المراحل |
ثلاثي المراحل |
| مبرمج النبضات |
ألفا i A1000 (مطلقات السلسلة) |
| دقة الترميز |
1,000،000 نبض/دورة |
| نوع العمود |
مستقيم سلس (SLK -- بدون مفتاح) |
| الفرامل الكهرومغناطيسية |
24 فولت مضغوط بالربيع |
| الختم |
IP65 (المعيار) |
| فئة العزل |
الفئة F |
| درجة حرارة العمل |
0°C إلى +40°C |
| مكبرات متوافقة |
مكبرات الخدمة من سلسلة Fanuc αi (αiSV) |
| عناصر التحكم المتوافقة |
سلسلة Fanuc 0i، 15i، 16i، 18i، 21i، 30i، 31i، 32i |
| البحرية |
الشحن المطلوب (إطار كبير) |
| الأصل |
اليابان |
عزم الدوران 30 نيمتر مبنية للعمل الثقيل في المحور
A06B-0253-B400 يوفر 30 نيوتن متر من عزم دوران استمرارية و 40 Nm عزم دوران ذروة أثناء التسارع ، مما يضعها في الطرف العلوي من نطاق αiF.تم تصميم هذا المحرك للمحاور الغذاء الأساسية الثقيلة على أدوات آلة CNC الشكل الكبير حيث عزم دوران مستمر تحت حزمة القطع أمر ضروري.
مع عزم دوران 30 نيمتر، يمكن لهذا المحرك أن يدعم أكثر من 10 كيلونوتر من الدفع المحوري المستمر على خرطوشة كرة 16 ملم، مما يجعلها مثالية لدفع السرج على مراكز التصنيع الأفقية الكبيرة،محركات الطاولة في مراكز التصنيع العمودي الثقيلة، أو محاور التنزلق العرضي على مراكز التشغيل الكبيرة لـ CNC التي تتعامل مع التحفيرات ذات القطر المتر.
الفرامل ذات الربيع 24 فولت: السلامة الهندسية
الباقي B400 يؤكد الفرامل الكهرومغناطيسية 24 فولت التي تعمل على مبادئ مضادة للفشليتم تشغيل الربيع على الفور دون أي إشارة تحكم مطلوبة.
في تطبيقات المحور الرأسي، هذا الفرامل يمنع الحركة الجاذبية للجمعات الثقيلة أثناء إيقاف، أحداث إيقاف، أو انقطاع الطاقة،حماية قطع العمل والأدوات من تلف المحور المتساقط.
عمود سلس مستقيم: ربط عالية العزم
ينقل العمود السلس المستقيم (SLK بدون طريق مفتاح) عزم الدوران بالكامل من خلال الاحتكاك بين فتحة المحور والقطر الخارجي للعمود.المواصفات المناسبة للاتصال والتركيب أمر بالغ الأهمية لمنع الانزلاق تحت التسارع الكامل.
A1000 مكيف مطلق: الاحتفاظ بالموقع
يحتوي على مكيف النبض المطلق المسلسل Alpha i A1000 مع 1،000،000 نبضة في كل دورة، هذا المحرك يحافظ على وضعية عدة دورات من خلال الطاقة من خلال بطارية احتياطية.هذا يزيل الحاجة إلى دورات التوجيه بعد كل تشغيل وتوفير التحقق الفوري من الموقف لاستعادة الآلة آمنة.
ملاحظة الشحن
A06B-0253-B400 هو محرك خدمة ذات الإطار الكبير يتطلب شحن ناقل الشحن.خطة للوقت العابر للشحن وتأكيد متطلبات التسليم مثل خدمة فتحة المصعد أو مواعيد التسليم المقررة.
إشارة تشكيل سلسلة A06B-0253
| رقم الجزء |
الصخرة |
المفتاح |
الفرامل |
مُشفر |
الختم |
| A06B-0253-B000 |
أكثر شحومة |
نعم.. |
لا شيء |
A1000 مطلق |
IP65 |
| A06B-0253-B100 |
مستقيم |
نعم.. |
لا شيء |
A1000 مطلق |
IP65 |
| A06B-0253-B400 |
مستقيماً |
لا.. |
ربيع 24 فولت |
A1000 مطلق |
IP65 |
| A06B-0253-B400#0100 |
مستقيماً |
لا.. |
ربيع 24 فولت |
A1000 مطلق |
IP67 |
| A06B-0253-B300 |
أكثر شحومة |
نعم.. |
ربيع 24 فولت |
A1000 مطلق |
IP65 |
تطبيقات نموذجية
- محركات الطاولة والسرج الأولية في مراكز التصنيع الأفقية الكبيرة
- محركات المحور الرأسي على آلات VMC الكبيرة وأجهزة البورتري
- عربات مركز الدوران الثقيلة ومحركات التنزلق العرضي
- إمدادات أساسية لمراكز التصنيع ذات الخمس محاور ذات الشكل الكبير
الأسئلة الشائعة
لماذا الفرامل 24 فولت ضرورية على هذا المحرك لتطبيقات المحور الرأسي؟
يحتاج القفل الخدمي إلى طاقة مكبر نشطة للحفاظ على الموقف. الفرامل المطبقة بالربيع 24 فولت توفر الاحتفاظ الميكانيكي مستقلًا عن قوة المكبر ،تعمل تلقائيًا عند إيقاف تشغيل الطاقة لمنع حركة الجاذبية للمحاور الثقيلة.
ما هو الفرق بين إصدارات IP65 و IP67؟
يحتوي B400 القياسي على IP65 الختم (حماية الغبار والمياه النفاثة). يرتفع B400 # 0100 إلى IP67 (حماية الغمر المؤقتة تصل إلى عمق متر واحد) للبيئات عالية التعرض لمواد التبريد.
هل يحتاج هذا المحرك إلى التوجيه بعد كل تشغيل؟
لا، الترميز المطلق ألفا أيه 1000 يحتفظ بموقف عدة دورات من خلال إيقاف التشغيل عن طريق البطارية الاحتياطية، مما يلغي الحاجة إلى مرجع العودة بعد دورات الطاقة العادية.
مع أي مكبر يعمل هذا المحرك؟
تتطلب A06B-0253-B400 مكبر خدمة من سلسلة Fanuc αi (αiSV) مع تصنيف التيار المتطابق. تشمل وحدات CNC المتوافقة Fanuc Series 0i-D / F و 16i و 18i و 21i و 30i و 31i.
هل يمكن استبدال العمود السلس بنسخة عمود مفاتيح؟
لا. يجب أن يتطابق تكوين العمود مع أجهزة الارتباط الموجودة. بالنسبة للاتصالات المفتاحية ، استخدم A06B-0253-B100 (مفتوحة بشكل مستقيم ، بدون مكابح) أو A06B-0253-B300 (مفتوحة بشكل مخطط ، مع مكابح).
