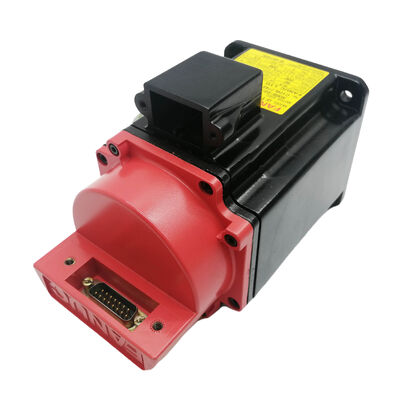

Fanuc A06B-0373-B575#7008 — محرك سيرفو Alpha A2/3000 AC، عمود بمفتاح، مختوم IP67، جهاز تشفير A64

نظرة عامة على المنتج

رقم الجزء:A06B-0373-B575#7008

بحثت أيضاً باسم:A06B0373B575، فانوك A06B-0373-B575#7008، A06B-0373-B575 7008

الجزء البديل:A06B-0373-B575#0008

نموذج المحرك:ألفا A2/3000 (1-OSP/3000)

تصنيف:محرك سيرفو Fanuc Original Alpha Series AC بدون فرش - عزم دوران 2 نيوتن متر، 3000 دورة في الدقيقة، عمود مستقيم مع مفتاح، بدون فرامل، تشفير تزايدي A64، IP67 مختوم

المواصفات الفنية

المكان الذي يناسب هذا المحرك - جيل ألفا الأصلي

A06B-0373-B575#7008 هو أمحرك سلسلة ألفا الأصلي من فانوك— ليس αiS، وليس αiF، وليس αi أي شيء. إنه ينتمي إلى الجيل الأول من محركات Fanuc alpha التي زودت عددًا كبيرًا من أدوات الآلات CNC طوال التسعينيات وحتى العقد الأول من القرن الحادي والعشرين. إن فهم هذا التمييز بين الأجيال ليس أمراً أكاديمياً، بل هو أمر ضروري من الناحية التشغيلية. سلسلة محركات ألفا الأصلية واستخدام جيل αi اللاحقبروتوكولات التشفير المختلفة، واجهات مكبر الصوت المختلفة، ومجموعات المعلمات المختلفة. وهي غير متوافقة بدون ترقية على مستوى النظام.

بالنسبة للمنشآت التي تحافظ على الآلات التي يتم التحكم فيها بواسطة سلسلة Fanuc 0 أو 15 أو 16 أو 18 CNC مع مضخمات ألفا SVU الأصلية، فإن المحرك A06B-0373-B575#7008 هو ببساطة المحرك الصحيح. لا يوجد بديل حديث لـ αi يتم تثبيته مباشرة في نظام المحرك الحالي دون تحويل مكبر الصوت في نفس الوقت. عندما يفشل هذا المحرك، فإن الاستبدال بالمثل هو محرك ألفا آخر من سلسلة A06B-0373 - هذا الجزء.

التصنيف A2/3000يضع هذا المحرك في الطرف السفلي المدمج من نطاق أجهزة ألفا الأصلي. يصف عزم الدوران المتوقف الذي يبلغ نيوتن مترين والسرعة القصوى البالغة 3000 دورة في الدقيقة محركًا صغيرًا وسريعًا مصممًا لمحاور تحديد موضع الضوء على أدوات الآلات المدمجة، ومحركات فرعية على معدات متعددة المحاور، وتطبيقات مفصل روبوت Fanuc حيث يكون غلاف المحرك الصغير وتحديد موضع الحلقة المغلقة الموثوق به هي المتطلبات الحاكمة.

#7008 اللاحقة - IP67 مختومة بـ Keyway: تفاصيل التكوين المهمة

اللاحقة الموجودة في رقم جزء محرك Fanuc ليست رمز مراجعة أو معرف دفعة. فهو يقوم بتشفير تفاصيل مادية وتكوينية محددة تجعل المحرك إما صحيحًا أو غير صحيح بالنسبة للجهاز الذي تم تصميمه من أجله. ال#7008ينقل هذا المحرك حقيقتين محددتين:

يحتوي العمود على مفتاح.يتم تشكيل العمود المستقيم بمجرى مفتاح من أجل الارتباط الميكانيكي الإيجابي للمفتاح بين عمود المحرك ومحور التوصيل. عند عزم الدوران المتوقف بمقدار 2 نيوتن متر، ينقل المفتاح عزم الدوران من خلال مشاركة القص بدلاً من الاعتماد فقط على مشبك الاحتكاك - وهو أمر مهم على المحاور التي تنعكس بشكل متكرر وحيث يمكن أن يتسبب الاهتزاز في عمل أداة التوصيل التي تعمل بالاحتكاك فقط بشكل فضفاض خلال فترة الخدمة. يجب أن يكون محور التوصيل الموجود بالجهاز بمثابة تجويف مزود بمفتاح ليتوافق. لا يمكن للمحور الممل بدون مسار مفتاح أن يقوم بتشغيل عمود مزود بمفتاح بشكل صحيح - حيث يمنع عمق مجرى المفتاح الاتصال المناسب بين التجويف والعمود على الجانب غير المزود بمفتاح.

يعد ختم IP67 قياسيًا في هذه الوحدة.تحمل متغيرات اللاحقتين #7076 و#7008 في سلسلة B575 حماية IP67 - وهي عبارة عن ختم مصنف للغمر يتحمل الغمر المؤقت حتى عمق متر واحد لمدة تصل إلى ثلاثين دقيقة. في بيئات الأدوات الآلية، يعني IP67 أن المحرك ينجو من الفيضان المباشر لسائل التبريد، واصطدام نفث سائل التبريد عالي الضغط، وتجميع سائل التبريد في منطقة تركيب المحرك دون المساس بعزل الملفات أو الأجزاء الداخلية لجهاز التشفير. يحمل المتغير الأساسي القياسي #7000 معيار IP67 بالإضافة إلى مواصفات A2/3000 عند مستوى اللاحقة هذا - تم التحقق منه من خلال سجلات الموردين المتعددة التي توضح الإطار الذي يبلغ وزنه 10 أرطال (~4.5 كجم) كبنية قياسية مختومة.

الرسالة العملية: إذا كان محرك الماكينة المعطل هو #7008، فيجب أن يكون الاستبدال أيضًا #7008 - ليس لأن اللاحقة تمثل بيانات الأداء، ولكن لأنها تؤكد أن هندسة العمود تتطابق مع محور الاقتران الحالي وأن مستوى الغلق يطابق بيئة سائل تبريد الماكينة.

التشفير التزايدي A64: التوافق ومتطلبات التشغيل

الأ64تم تركيبه على A06B-0373-B575#7008التشفير التزايدي المتوازيتسليم 64000 عدد لكل ثورة. إنه جهاز التغذية المرتدة القياسي لسلسلة محركات Fanuc alpha الأصلية ويتوافق بشكل خاص مع واجهة تشفير مضخم صوت alpha SVU الأصلي.

ثلاث نقاط تشغيلية وتوافقية مهمة هنا:

تتطلب كل عملية تشغيل للطاقة اجتياز إرجاع مرجعي (توجيه موجه).إن A64 عبارة عن جهاز تشفير تزايدي - فهو لا يحتفظ بوضع العمود أثناء انقطاع التيار الكهربائي. عند تشغيل نظام CNC، لا يحتوي كل محور مزود بمحرك تشفير A64 على بيانات موضعية حتى ينفذ دورة توجيه للعثور على العلامة المرجعية الخاصة به. في الأدوات الآلية المدمجة ذات المحاور القصيرة، تستغرق هذه الدورة ثوانٍ. يقوم تسلسل بدء تشغيل الجهاز تلقائيًا بحسابه. إنه ليس خطأ؛ إنه سلوك التشفير المتزايد الطبيعي.

A64 غير متوافق مع مكبرات الصوت من سلسلة αi.يستخدم A64 واجهة إشارة التشفير المتوازية لمنصة ألفا الأصلية. تتوقع مكبرات الصوت Fanuc αi (αiSV) بروتوكول التشفير التسلسلي لمحركات αiS وαiF. تختلف هاتان الواجهتان كهربائيًا ومنطقيًا على مستوى الموصل والبروتوكول. لا يوجد إعداد معلمة يجعل مكبر الصوت αiSV يقرأ جهاز التشفير A64 بشكل صحيح. يجب أن يتم تشغيل A06B-0373-B575#7008 بواسطةمضخم الصوت Fanuc Alpha SVU الأصليلتعمل.

يوفر 64000 ppr دقة مناسبة لتطبيقات هذا المحرك.عند 64000 عدد لكل دورة على لولب كروي مقاس 5 مم في اقتران مباشر، يتم إغلاق حلقة الموضع بدقة 78 نانومتر تقريبًا لكل عدد. بالنسبة لمحاور تحديد المواقع المدمجة ومفاصل الروبوت التي يخدمها هذا المحرك، فإن جودة ردود الفعل هذه تدعم دقة تحديد المواقع التي تتطلبها هذه التطبيقات.

عمود بمفتاح مستقيم وIP67: مجموعة مهمة على محاور الأدوات الآلية

مزيج من أرمح مستقيم مرتبطاوختم IP67في جسم محرك واحد يبلغ وزنه 4.5 كجم، يعكس منطق التصميم المباشر لتطبيقات أجهزة الآلات الآلية.

العمود المستقيم زائد المفتاح هو واجهة التوصيل للآلات التي يكون فيها المكون المُدار - بكرة، وشفة اقتران، ومحور تروس - به تجويف مزود بمفتاح. يضمن المفتاح نقل عزم الدوران بشكل إيجابي في ظل الحمل العكسي والاهتزاز دون التعرض لخطر انزلاق أداة التوصيل التي يمكن أن يتطور عمود أملس مثبت بالاحتكاك تمامًا مع مرور وقت الخدمة. عند 2 نيوتن متر، يكون الضغط الميكانيكي على المفتاح متواضعًا - تكوين مسار المفتاح يدور حول توافق واجهة الاقتران والأمن على المدى الطويل، وليس حول نقل عزم الدوران عند الحد المادي.

يعد الختم IP67 هو الاختيار العملي للمحرك المثبت في أي مكان بالقرب من منطقة القطع لأداة آلة CNC. تعتبر بيئة التبريد في مركز التصنيع أو مخرطة CNC شديدة العدوانية - رذاذ التبريد، ونفاثات سائل التبريد الموجهة، وتراكم سائل التبريد في الجيوب ومناطق التركيب. IP65 يحمي من نفاثات الماء الموجهة ولكن ليس الغمر. يغطي IP67 الغمر المؤقت، مما يعني أنه يتعامل مع ظروف التجميع والغمر التي تحدث عندما يتم توجيه توصيل سائل تبريد الماكينة نحو منطقة العمل بدلاً من إدارتها بعناية حولها. بالنسبة للمحرك المثبت على محور مدمج داخل حاوية الآلة حيث لا يمكن التنبؤ دائمًا بسلوك سائل التبريد، فإن IP67 هو الإعداد الافتراضي الصحيح.

لا يوجد فرامل: مناسب للمحاور الأفقية والمحملة بشكل متماثل

تؤكد التسمية الأساسية B575 أن هذا المحرك يحمللا الفرامل الكهرومغناطيسية. يتم الحفاظ على الوضع في حالة السكون من خلال القفل المؤازر لمكبر الصوت alpha SVU - حلقة الموضع نشطة، وموضع عمود التشفير A64 بشكل مستمر، وتصحيح مكبر الصوت للزاوية المطلوبة.

على المحاور الأفقية وأي محور حيث لا تؤثر قوة الجاذبية الصافية على طول اتجاه دوران العمود، يكون القفل المؤازر مناسبًا تمامًا. يحتفظ المحور بوضعية التحكم بشكل موثوق عندما يكون مكبر الصوت نشطًا. لا توجد دائرة فرامل 24 فولت، ولا يوجد مرحل فرامل، ولا يوجد توقيت للفرامل في تسلسل بدء تشغيل الماكينة وإيقاف تشغيلها.

البديل الفرامل من A2/3000 —A06B-0373-B169سلسلة - تحتوي على فرامل تثبيت زنبركية للمحاور الرأسية والأعلاف المائلة حيث يكون التثبيت الميكانيكي عند إيقاف التشغيل مطلوبًا. إذا كان محرك الماكينة المعطل هو B169 (نوع الفرامل)، فإن B575 ليس بديلاً مناسبًا على المحور الرأسي أو المحمل بالجاذبية. تأكد من تكوين فرامل المحرك الأصلي قبل الطلب.

متغيرات السلسلة A06B-0373-B575

تشترك جميع الطرازات في نفس جسم المحرك A2/3000 وعزم الدوران والسرعة والتشفير. رقم 7008 هو تكوين عمود المفتاح المختوم بمعيار IP67 - ومطابقته تمامًا لهندسة محور الاقتران على الجهاز هي خطوة الاستبدال الأساسية.

مكبر للصوت والتوافق مع CNC

يتطلب A06B-0373-B575#7008مضخم الصوت الأصلي من سلسلة Fanuc Alpha SVU— وحدة محرك ألفا من الجيل الأول، وليس الجيل αi الذي تلاه. تتضمن منصات CNC المتوافقةسلسلة فانوك 0 و15 و16 و18على جيل مضخم ألفا الأصلي، بالإضافة إلى وحدات التحكم الروبوتية Fanuc من نفس العصر (مكافئات منصة R-J2 وR-J3).

هذا المحرك غير متوافق مع:

• مكبرات صوت Fanuc αiSV (جيل αi)
• مكبرات الصوت من سلسلة Fanuc β أو βi
• أي مكبر للصوت يتطلب إدخال بروتوكول التشفير التسلسلي

عند تركيب هذا المحرك كبديل، تأكد من أن مكبر الصوت هو البديل الصحيح لـ alpha SVU وأن معلمات المحور - رمز نوع المحرك، والحد الحالي، والسرعة القصوى - تم تعيينها لمواصفات A2/3000. ينتج عن عدم تطابق المعلمة سلوك مؤازر غير مستقر أو أخطاء في مكبر الصوت حتى عندما يكون المحرك صحيحًا كهربائيًا.

التطبيقات النموذجية

محاور تغذية أداة آلة CNC المدمجة على أنظمة محرك ألفا الأصلية.تعمل محركات X وY وZ على مراكز تصنيع صغيرة الحجم، ومخارط CNC، ومطاحن أسطوانية يتم التحكم فيها بواسطة سلسلة Fanuc 0 أو 16 مع مكبرات صوت ألفا SVU الأصلية، حيث يتطابق عزم دوران المماطلة البالغ 2 نيوتن متر وسقف 3000 دورة في الدقيقة مع حمل المحور ومتطلبات السرعة.

يعمل روبوت Fanuc المشترك على روبوتات الجيل الأول والثاني.محركات المحور المشترك في روبوتات Fanuc الصناعية من الجيل الأول باستخدام إطار المحرك 1-OSP/3000، حيث يعكس الختم IP67 والمشفر A64 مواصفات الروبوت الأصلية للمفصل.

محاور مساعدة وفرعية في مراكز التصنيع CNC متوسطة الحجم.محاور تحديد المواقع الثانوية، ومحركات الأقراص الدوارة، وآليات المحور B على الآلات التي يعمل فيها نظام محرك ألفا الأصلي على تشغيل مزيج من أحجام المحاور، ويتعامل الإطار A2/3000 مع الطرف الأخف من نطاق تحميل المحور.

استبدال على الأجهزة التي لا تزال تعمل بمضخمات ألفا الأصلية.أي آلة يتم التحكم فيها بواسطة Fanuc والتي تم تصنيعها حول محركات ألفا SVU الأصلية وتحمل محركًا واحدًا أو أكثر من محركات A06B-0373-B575 في الخدمة، حيث تتطلب الوحدة الفاشلة استبدالًا بالمثل لاستعادة الإنتاج دون تحويل نظام القيادة.

التعليمات

س1: هل يمكن استخدام A06B-0373-B575#7008 مع مضخم الصوت Fanuc αiSV الحديث كبديل مباشر؟

لا — ليس بدون تحويل نظام الدفع المحوري بالكامل. يستخدم جهاز التشفير A64 الموجود على هذا المحركواجهة تزايدية متوازية لمنصة ألفا الأصلية، وهو غير متوافق كهربائيًا ومنطقيًا مع مكبرات الصوت αiSV. يتوقع αiSV بروتوكول التشفير التسلسلي من محركات αiS/αiF. قد يؤدي استبدال هذا المحرك بمضخم αiSV دون المطابقة الصحيحة لمضخم تشفير المحرك إلى حدوث أخطاء في اتصال التشفير أو الغياب التام للتعليقات. يتطلب استبدال محرك ألفا بالمثل أن يظل مضخم صوت ألفا SVU الأصلي في مكانه.

س2: اللاحقة رقم 7008 - هل تشير إلى أي تغيير في أداء المحرك مقارنة بالمتغير رقم 7000؟

لا يوجد تغيير في الأداء. التضيف اللاحقة #7008 طريقًا رئيسيًا إلى العمود المستقيممقارنةً بمتغير العمود الأملس رقم 7000. كلاهما يحمل ختم IP67، ونفس التشفير التزايدي A64، وعزم الدوران المماثل 2 نيوتن متر، وسقف 3000 دورة في الدقيقة، وبدون فرامل. والفرق الوظيفي الوحيد هو هندسة مشاركة العمود. يحدد محور الاقتران الخاص بالجهاز اللاحقة الصحيحة - يتطلب التجويف المزود بمفتاح #7008؛ يتطلب التجويف الناعم #7000.

Q3: هل يحتاج هذا المحرك إلى دورة توجيه في كل مرة يتم فيها تشغيل CNC؟

نعم. الA64 هو برنامج تشفير تزايديمع عدم الاحتفاظ بموضع انقطاع التيار الكهربائي. تتطلب كل عملية تشغيل CNC أن يقوم المحور بتنفيذ اجتياز إرجاع مرجعي (موجه موجه) للعثور على العلامة المرجعية الخاصة به قبل أن يتمكن CNC من إنشاء تنسيق الماكينة والدخول في التشغيل التلقائي. هذا هو السلوك القياسي لجميع محركات سلسلة ألفا الأصلية المزودة بأجهزة تشفير A64 - حيث تمت برمجة تسلسل بدء تشغيل الجهاز بالفعل للتعامل معه. إنها ليست علامة على وجود مشكلة؛ هذه هي الطريقة التي تعمل بها أنظمة التشفير التزايدية.

س 4: ما سبب أهمية الختم IP67 لهذا المحرك المحدد في استخدام أداة آلة CNC؟

يوفر IP67 الحماية ضدالغمر المؤقت- أكثر قوة من الحماية الموجهة لنفاثات المياه IP65. في بيئة أدوات ماكينة CNC، غالبًا ما يكون سلوك سائل التبريد حول المحركات المؤازرة غير قابل للتنبؤ به: تجمعات سائل التبريد في التجاويف المتصاعدة، والنفاثات المركزة تعيد توجيه قطع العمل والتركيبات، وأنظمة التبريد عالية الضغط من خلال المبرد تخلق أنماط رش تصل إلى المحركات خارج منطقة القطع المباشرة. يضمن الختم IP67 بقاء ملفات المحرك والمشفر محميين حتى عندما يتراكم سائل التبريد مباشرة على جسم المحرك. بالنسبة للمحاور المدمجة حيث تضع تعبئة المحرك المحرك بالقرب من منطقة سائل التبريد، فإن IP67 هو معيار الختم الصحيح.

س5: هل يعد الإصلاح خيارًا قابلاً للتطبيق لفشل A06B-0373-B575#7008، أم يجب استبداله تمامًا؟

يعد الإصلاح خيارًا راسخًا وفعالاً من حيث التكلفة لهذا المحرك. إطار ألفا A2/3000 الأصلي عبارة عن محرك ناضج وموثق جيدًا ويؤهل خدمة مرافق إصلاح محركات سيرفو Fanuc بشكل روتيني. أوضاع الفشل الشائعة - تآكل المحامل، وتدهور عزل الملفات، وفشل جهاز التشفير A64 - كلها قابلة للمعالجة من خلال إعادة البناء. بالنسبة للمنشآت التي تقوم بتشغيل آلات متعددة بهذا النوع من المحركات، يمكن أن يؤدي الإصلاح المقترن ببرنامج التبادل الأساسي إلى تقليل تكلفة استبدال كل محرك بشكل كبير مقارنة بالمشتريات الجديدة أو المجددة تمامًا. الشرط الرئيسي هو استخدام منشأة إصلاح تتمتع بخبرة سلسلة Fanuc alpha والقدرة على اختبار المحرك الذي تم إصلاحه على مضخم صوت ألفا الأصلي المتوافق، وليس منصة اختبار مؤازرة عامة، قبل العودة.
