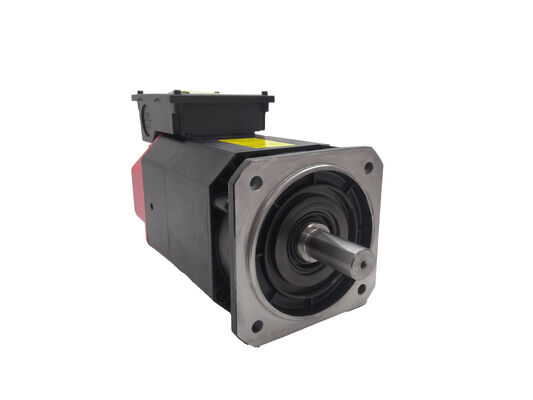

فانوك A06B-1420-B900#F321 — محرك دوران مدمج AC αiI 1/24,000، تكوين خاص بسرعة 24,000 دورة في الدقيقة

نظرة عامة على المنتج

رقم القطعة: A06B-1420-B900#F321

تم البحث عنه أيضًا باسم: A06B1420B900F321, FANUC A06B-1420-B900#F321, A06B-1420-B900 F321

طراز المحرك: αiI 1/24,000

النوع: محرك دوران مدمج (BM) AC — تكوين خاص

التصنيف: محرك دوران عالي السرعة مدمج من سلسلة Fanuc Alpha i — أقصى سرعة 24,000 دورة في الدقيقة، تثبيت شفة، تجويف أملس، واجهة مشفر خلفي، متوافق مع مضخم αiSP

ما هو هذا المحرك بالفعل

قبل الطلب، يجب توضيح هذه النقطة: فإن A06B-1420-B900#F321 ليس محرك سيرفو AC تقليدي من النوع الذي يتم تركيبه خارجيًا ويتصل بمحور دوران الآلة من خلال وصلة أو حزام. إنه محرك دوران مدمج — مجموعة بدون إطار، تتكون من الجزء الثابت والدوار، يتم دمجها مباشرة داخل غلاف خرطوشة محور الدوران أثناء التصنيع الأصلي للآلة. عمود دوران المحور والدوار المحرك هما نفس المكون. محور دوران الآلة هو عمود المحرك.

هذا التصميم — الذي يسمى أحيانًا محرك دوران مدمج أو محرك دوران متكامل — يلغي كل عنصر ميكانيكي يقع بين محرك تقليدي وأداة القطع: لا توجد وصلة، لا يوجد حزام، لا توجد مرحلة تروس وسيطة. النتيجة هي محور دوران يمكن أن يعمل بسرعات لا تستطيع أنظمة القيادة الميكانيكية تحقيقها فعليًا، بدون اهتزاز ناتج عن الأحزمة أو الوصلات، ومع ديناميكيات دورانية يحددها بالكامل تصميم محامل محور الدوران وخصائص المحرك الخاصة به.

إن A06B-1420-B900#F321 هو تجميع المحرك المدمج المحدد في قلب إحدى خراطيش محور الدوران هذه، والمصنف لـ سرعة قصوى تبلغ 24,000 دورة في الدقيقة.

المواصفات الفنية

24,000 دورة في الدقيقة: الحالة الهندسية لمحرك مدمج

أربعة وعشرون ألف دورة في الدقيقة لا يمكن تحقيقها مع محرك دوران تقليدي يعمل بالحزام أو متصل بوصلة. عند هذه السرعة، تولد العناصر الميكانيكية لنظام النقل — الأحزمة، البكرات، الوصلات، المحامل الوسيطة — حرارة واهتزاز وقوى عدم توازن تحد إما من السرعة التي يمكن تحقيقها أو تدمر نظام النقل في وقت قصير. يتطلب التشغيل الآلي عالي السرعة عند 24,000 دورة في الدقيقة نهجًا مختلفًا: ضع المحرك داخل محور الدوران وأزل نظام النقل بالكامل.

هذا بالضبط ما يفعله A06B-1420-B900#F321. مدمج مباشرة في خرطوشة محور الدوران، يتم لف ملفات الجزء الثابت في غلاف محور الدوران، ويتم ضغط الدوار أو انكماشه على عمود محور الدوران. عندما يقوم المضخم بتنشيط مجال الجزء الثابت، يدور العمود — وكل ما هو متصل به، بما في ذلك حامل الأداة وأداة القطع — مباشرة استجابة لذلك. لا توجد آليات وسيطة. لا يوجد اهتزاز ناتج عن تباين شد الحزام. لا يوجد رنين من الصلابة الالتوائية للوصلة. فقط محور الدوران، ودعم المحمل، ومجال المحرك.

النتيجة العملية للتشغيل الآلي كبيرة. عند 24,000 دورة في الدقيقة مع قاطع تفريز بقطر صغير، تصبح سرعات السطح التي تتطلب قواطع كبيرة بشكل غير عملي عند سرعات محور دوران تقليدية متاحة بأدوات دقيقة وصغيرة الحجم. قواطع التفريز ذات الأنف الكروي الصغيرة في فولاذ القوالب، وعمليات تشطيب سبائك الألومنيوم، وحفر لوحات الدوائر المطبوعة، وتشكيل التفاصيل الدقيقة في المواد الصلبة، كلها تستفيد من مزيج السرعة العالية والدوران الخالي من الاهتزاز الذي يوفره المحرك المدمج.

التكوين الخاص #F321

يشير اللاحقة #F321 إلى أن هذه الوحدة هي تكوين مصنع خاص للمحرك المدمج A06B-1420-B900 — تختلف عن النسخة القياسية #0321 التي تظهر في كتالوج Fanuc العادي.

في اصطلاح تسمية محركات الدوران المدمجة من Fanuc، تقوم أرقام اللاحقة بتشفير التكوين المادي لتجميع المحرك: هندسة الشفة، واجهة التجويف، موضع تركيب المشفر، والخيارات الخاصة. إن #F321 هو بناء خاص بالمصنع، تم تصنيعه وفقًا لمواصفات تصميم خرطوشة محور دوران معينة لباني الآلة. هذا يعني أن القطر الخارجي للجزء الثابت، وأبعاد تجويف الدوار، وترتيب تركيب المشفر، وهندسة ممر مياه التبريد كلها تتطابق مع تصميم خرطوشة محور دوران محددة.

هذا له تأثير عملي مباشر: إن A06B-1420-B900#F321 ليس بديلاً عالميًا لأي محرك مدمج يعمل بسرعة 24,000 دورة في الدقيقة. إنه البديل الصحيح خصيصًا لخرطوشة محور الدوران التي تم تصميمه لها في الأصل. يجب أن تتطابق الأبعاد المادية — لا يمكن تركيب محرك مدمج لا يتناسب مع تجويف الجزء الثابت لغلاف محور الدوران، أو لا يقبل تجويف دواره عمود محور الدوران، بغض النظر عن توافق تصنيف السرعة.

تأكد دائمًا من رقم القطعة بالضبط — #F321 و #0321 و #F621 هي تجميعات مادية مختلفة على الرغم من أنها تشترك في نفس تصنيف السرعة وتسمية الطراز الأساسي.

استبدال المحرك المدمج: ما يتضمنه

يعد استبدال محرك دوران مدمج مهمة مختلفة جوهريًا عن تبديل محرك سيرفو مثبت خارجيًا. لا يوجد موصل لفصله، ولا مسامير وصلة لإزالتها، ولا مثبتات تثبيت قدم لإرخائها. الجزء الثابت والدوار للمحرك المدمج هما جزء من هيكل خرطوشة محور الدوران.

تتضمن عملية الاستبدال النموذجية في آلة بها هذا المحرك:

إزالة خرطوشة محور الدوران. تتم إزالة تجميع محور الدوران بالكامل — الغلاف، المحامل، الدوار، الجزء الثابت، وجميع توصيلات التبريد وأجهزة الاستشعار المرتبطة — من الآلة كوحدة واحدة. هذا تفكيك دقيق يتطلب أدوات صحيحة وقيم عزم دوران موثقة.

إعادة بناء محور الدوران. يتم ضغط أو استخراج ملفات الجزء الثابت الفاشلة أو تجميع الدوار من غلاف محور الدوران، ويتم تركيب الجزء الثابت الجديد A06B-1420-B900#F321 في الغلاف بتداخل ومحاذاة صحيحة. استبدال المحامل هو ممارسة قياسية أثناء أي إعادة بناء لمحور الدوران — المحامل هي مكونات ذات تصنيف دقيق ولا يتم إعادة استخدامها عند تفكيك محور الدوران.

التحقق من التوازن الديناميكي. بعد إعادة التجميع، يتم موازنة محور الدوران ديناميكيًا. عند 24,000 دورة في الدقيقة، يخلق أي عدم توازن متبقي قوى واهتزازات تتجاوز تصنيفات حمل المحامل وتضر بأداء القطع. لا يمكن تخطي التوازن أو تأجيله.

محاذاة المشفر. يجب محاذاة واجهة المشفر الخلفي وفقًا للمواصفات بعد إعادة التجميع. ينتج المشفر غير المحاذي أخطاء في تغذية السرعة تسبب أعطالًا في مضخم محور الدوران أو تحكمًا غير مستقر في السرعة.

بالنسبة لمعظم المستخدمين، فإن إعادة بناء محور الدوران مع استبدال المحرك المدمج هو عمل لمنشأة خدمة محور دوران مؤهلة، وليس مهمة صيانة في أرضية المصنع. دقة تركيب المحامل، ومتطلب التوازن، ومحاذاة المشفر كلها تتطلب معدات وتحكمًا في العمليات لا تمتلكها ورش الصيانة العامة عادةً.

توافق المضخم ووحدة التحكم CNC

يتطلب A06B-1420-B900#F321 مضخم سلسلة Fanuc αiSP (Alpha i Spindle) — وحدة قيادة محور الدوران في خزانة قيادة سلسلة Fanuc αi. يجب أن يتطابق تصنيف وحدة المضخم المحددة مع فئة طاقة المحرك؛ يتزاوج αiI 1/24,000 بهذا المستوى من الإخراج مع وحدة αiSP المناسبة لتكوين قيادة الآلة.

تشمل منصات CNC المتوافقة Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, and 32i. المحرك غير متوافق مع مضخمات محور الدوران الأصلية من سلسلة α (غير i)، والتي تستخدم واجهة قيادة وهندسة تحكم مختلفة.

يشير المرجع المتقاطع A04B-0099-H062#24K إلى مجموعة الكابلات أو مجموعة الواجهة المرتبطة بهذا المحرك لتكوين الموصل والمشفر المحدد — تأكد من هذا المرجع مع الوثائق الكهربائية للآلة عند البحث عن مكونات الأسلاك المرتبطة.

منصات الآلات النموذجية

تم تصميم A06B-1420-B900#F321 في خراطيش محور دوران آلات الأدوات المحددة التي تعمل على أنظمة تحكم Fanuc αi. تشمل فئات الآلات التي تستخدم محركات دوران مدمجة بسرعة 24,000 دورة في الدقيقة من هذا النوع:

مراكز تشغيل عمودية عالية السرعة للقوالب. مراكز تشغيل عمودية ثلاثية وخماسية المحاور مصممة للتشطيب المعدني الصلب والتشكيل المعقد في فولاذ الأدوات والمواد المقواة، حيث تتيح سرعة 24,000 دورة في الدقيقة القطع الفعال باستخدام قواطع ذات أنف كروي وقطر صغير بسرعات سطحية إنتاجية.

آلات الحفر والتنصيص عالية السرعة. مراكز حفر وتنصيص مخصصة ومنصات تشغيل عالية الدورة لسبائك الألومنيوم وقطع العمل غير الحديدية، حيث توفر سرعة 24,000 دورة في الدقيقة سرعة محور الدوران اللازمة لتشغيل المثاقب والمطارق ذات القطر الصغير بمعايير القطع المثلى دون عقوبات على وقت الدورة.

مراكز تشغيل الجرافيت والمركبات. آلات مصممة لتشغيل أقطاب الجرافيت (أدوات EDM)، وتشذيب ألياف الكربون، وتشطيب أجزاء المركبات، حيث تجمع السرعة العالية لمحور الدوران مع أعماق القطع الخفيفة بين تشطيبات سطحية دقيقة في المواد التي تستجيب لسرعة السطح العالية.

منصات تشغيل دقيقة متعددة المحاور. مراكز تشغيل خماسية المحاور وأنظمة التشغيل المركبة حيث يسمح التصميم المدمج لمحرك دوران متكامل وغياب عناصر النقل ببصمة آلة أصغر ووصول أفضل إلى هندسة قطعة العمل المعقدة.

أسئلة وأجوبة

س1: هل هذا محرك سيرفو قياسي أم شيء مختلف؟

إن A06B-1420-B900#F321 هو محرك دوران AC مدمج (متكامل) — وليس محرك سيرفو خارجي تقليدي. إنه مجموعة بدون إطار تتكون من الجزء الثابت والدوار مصممة ليتم تركيبها داخل غلاف محور دوران، حيث يتم تركيب الدوار مباشرة على عمود محور الدوران. لا توجد ميزات عمود خارجي، أو وجه شفة، أو تثبيت قدم كما هو الحال في محرك سيرفو قياسي. يتطلب الاستبدال تفكيك محور الدوران بواسطة منشأة خدمة محور دوران مؤهلة، وليس تبديل محرك قياسي.

س2: هل يتناسب الإصدار #F321 مع جميع تطبيقات محركات دوران Fanuc بسرعة 24,000 دورة في الدقيقة؟

لا. إن #F321 هو تكوين مصنع خاص بأبعاد خارجية محددة للجزء الثابت، وأبعاد تجويف الدوار، وهندسة ممر التبريد، وتركيب المشفر التي تتطابق مع تصميم خرطوشة محور دوران معين. الإصدارات اللاحقة الأخرى (#0321، #F621، إلخ) في نفس سلسلة A06B-1420-B900 لها أبعاد مادية مختلفة. تأكد دائمًا من أن رقم القطعة الدقيق — خاصة اللاحقة الكاملة — يتطابق مع المحرك الفاشل قبل الطلب. لا يمكن تركيب محرك مدمج لا يتطابق مع هندسة غلاف محور الدوران ماديًا.

س3: أي مضخم Fanuc متوافق مع هذا المحرك؟

يتطلب A06B-1420-B900#F321 مضخم سلسلة Fanuc αiSP لمحور الدوران — وحدة قيادة محور الدوران المستخدمة في خزائن قيادة سلسلة Fanuc αi. إنه متوافق مع سلسلة Fanuc CNC 0i, 15i, 16i, 18i, 21i, 30i, and 31i على منصة αi. إنه غير متوافق مع محركات دوران سلسلة α الأصلية (غير i). عند استبدال المحرك، تحقق من إعدادات معلمات المضخم لنوع المحرك والسرعة القصوى لتتوافق مع مواصفات αiI 1/24,000.

س4: هل يمكن إصلاح هذا المحرك بدلاً من استبداله؟

نعم — A06B-1420-B900#F321 هو وحدة قابلة للإصلاح، وتقدم منشآت إصلاح محركات دوران Fanuc المؤهلة خدمات إعادة اللف وإعادة البناء للأجزاء الثابتة والدوارة الفاشلة. غالبًا ما يكون الإصلاح هو المسار الأكثر فعالية من حيث التكلفة لمحرك تعرض لفشل في اللف أو تلف في المحامل، مقارنةً بالحصول على وحدة جديدة أو مبادلة. تتوفر أيضًا برامج تبادل أساسية من بعض الموردين، حيث يتم إرسال وحدة فاشلة كرصيد أساسي مقابل بديل مُعاد بناؤه. تختلف أوقات استجابة الإصلاح اعتمادًا على طبيعة الفشل وتوفر قطع الغيار — بالنسبة للآلات ذات جداول الإنتاج التي لا يمكن أن تتحمل وقت توقف طويل، فإن توفير وحدة مبادلة مختبرة بالتوازي مع إرسال المحرك الفاشل للإصلاح هو استراتيجية عملية للتخفيف من المخاطر.

س5: لماذا يعد فحص التوازن الديناميكي ضروريًا بعد تركيب محرك مدمج؟

عند 24,000 دورة في الدقيقة، تخلق حتى اختلالات الكتلة الصغيرة في التجميع الدوار قوى طرد مركزي كبيرة. العلاقة بين عدم التوازن والقوة غير خطية مع السرعة — عدم توازن متبقي لن يسبب تأثيرًا ملحوظًا عند 3,000 دورة في الدقيقة يولد قوى أكبر بمراتب من حيث الحجم عند 24,000 دورة في الدقيقة. تقوم هذه القوى بتحميل محامل محور الدوران بشكل دوري، وتسرع التعب، وتنتج اهتزازًا يظهر مباشرة في السطح المشغل، ويمكن أن تسبب فشل المحامل في وقت أقصر بكثير من عمر المحامل الطبيعي. التوازن ليس اختياريًا بعد إعادة بناء محور الدوران — إنه خطوة تشغيل إلزامية تحدد بشكل مباشر المدة التي سيستمر فيها محور الدوران المُعاد بناؤه ومدى جودة قطعه.
