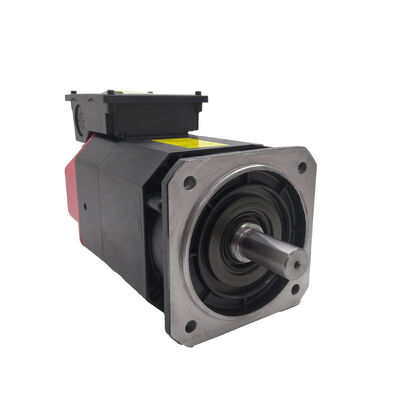

فانوك A06B-1467-B123#0A21 — αiT 8/12,000 محرك دوران تبريد داخلي AC، تثبيت شفة، مستشعر خلفي

نظرة عامة على المنتج

رقم القطعة: A06B-1467-B123#0A21

تم البحث عنه أيضًا باسم: A06B1467B123, FANUC A06B-1467-B123, A06B-1467-B123 0A21

طراز المحرك: αiT 8/12,000

التصنيف: محرك دوران تبريد داخلي AC من سلسلة Fanuc Alpha i — سرعة قصوى 12,000 دورة في الدقيقة، تثبيت شفة، مستشعر مثبت في الخلف، متوافق مع مضخم αiSP

المواصفات الفنية

سلسلة αiT — مبنية حول التبريد الداخلي

لا تتعامل كل محركات الدوران مع سائل التبريد داخليًا. في عائلة محركات دوران Fanuc Alpha i، فإن تسمية αiT تميز فئة محددة — محركات مصممة من الألف إلى الياء لدعم توصيل سائل التبريد عبر عمود الدوران. هذا ليس محولًا مثبتًا بالبراغي أو تعديلًا ما بعد البيع. مسار التبريد الداخلي هو ميزة تصميمية في البناء الداخلي للمحرك، مدمج في مرحلة التصنيع جنبًا إلى جنب مع الدوار، والملف الثابت، وترتيب المحامل.

لماذا هذا الأمر مهم بما يكفي ليحظى بسلسلة محركات خاصة به؟ لأن سائل التبريد عبر عمود الدوران — سائل القطع عالي الضغط الذي يتم توصيله مباشرة عبر التجويف المركزي لعمود الدوران ويخرج عبر حامل الأداة — أصبح الآن مطلبًا إنتاجيًا قياسيًا في أي مركز تشغيل يقوم بتشغيل مثاقب بقطر صغير، أو دورات حفر عميقة، أو طحن عالي السرعة في سبائك يصعب تشغيلها. يصل سائل التبريد إلى منطقة القطع مباشرة، مما يغسل الرقائق من الأخدود قبل أن تتمكن من إعادة القطع، ويحافظ على درجة حرارة الأداة عند نقطة توليد الحرارة بدلاً من الاعتماد على سائل التبريد الفيضي للوصول إلى طرف مثقاب بقطر 6 مم في حفرة عميقة من الخارج.

محرك دوران قياسي — واحد بدون البنية الداخلية αiT — لا يمكنه استيعاب دائرة سائل تبريد مضغوط عبر قلبه دون المساس بالهيكل. تم بناء αiT 8/12,000 في سلسلة A06B-1467-B123 خصيصًا للآلات التي لا يكون فيها التبريد عبر عمود الدوران خيارًا بل شرط تشغيل قياسي في كل دورة.

12,000 دورة في الدقيقة ونافذة الإنتاج التي تفتحها

تمثل اثنا عشر ألف دورة في الدقيقة سرعة تشغيل كبيرة لمحرك في فئة الإطار αiT 8. تصنيف السرعة مهم تشغيليًا لأن عمليات التشغيل المختلفة تقع في نقاط مختلفة على منحنى سرعة السطح.

عند 12,000 دورة في الدقيقة، فإن قاطع تفريز بقطر 10 مم يصل إلى سرعة سطحية تبلغ 377 مترًا في الدقيقة — ضمن النطاق الإنتاجي لطحن سبائك الألومنيوم وإلى منطقة التشغيل عالية السرعة للفولاذ الأكثر ليونة. مثقاب بقطر 6 مم عند 12,000 دورة في الدقيقة يعمل بسرعة سطحية مناسبة للحفر الدقيق في الفولاذ المقاوم للصدأ والسبائك. الأدوات الأصغر — مثاقب بقطر 3 مم و 4 مم، قواطع تفريز كروية الرأس للأعمال التفصيلية — تعمل بسرعات سطحية أعلى عند نفس سرعة دوران عمود الدوران، وهذا هو المكان الذي يجتمع فيه التبريد عبر عمود الدوران وسرعة الدوران العالية لتمكين هندسة الأدوات وأوقات الدورات التي لا تستطيع محركات الدوران ذات السرعة المنخفضة مطابقتها ببساطة.

إن الجمع بين سرعة دوران قصوى تبلغ 12,000 دورة في الدقيقة وقدرة التبريد عبر عمود الدوران في منصة محرك واحدة هو ما يضع αiT 8/12,000 في مراكز التشغيل الدقيقة الحديثة التي تتعامل مع العمليات المختلطة: تمريرات خشنة بسرعات أقل، تشطيب عالي السرعة، وحفر دقيق في نفس عمود الدوران دون تغييرات في التكوين.

تثبيت الشفة والمستشعر الخلفي: تفاصيل التكوين التي تحدد قابلية الاستبدال

عنصران ماديان للتكوين مؤكدان من وصف المنتج الخاص بـ Fanuc يحددان A06B-1467-B123 كمجموعة محرك محددة بدلاً من محرك دوران عام.

تثبيت الشفة يعني أن المحرك مثبت بالآلة عبر وجه شفة مصقول بدقة بدلاً من التثبيت بالقدم على لوحة أساسية. تسجل الشفة الوجه الأمامي للمحرك على غلاف محرك عمود الدوران الخاص بالآلة، مما يحدد المحاذاة الشعاعية والمحورية من خلال هندسة الشفة. هذا النهج في التثبيت قياسي لمحركات الدوران حيث يقود عمود خرج المحرك عمود الدوران إما مباشرة أو عبر ترتيب حزام مدمج داخل رأس الآلة. نمط براغي الشفة وقطر التسجيل خاصان بالآلة التي تم تصميم هذا المحرك لها — يجب أن يتطابق محرك الاستبدال مع هذه الأبعاد بالضبط.

المستشعر المثبت في الخلف يعني أن مستشعر تغذية موضع عمود الدوران — الذي يوفر إشارة المرجع التي تستخدمها وحدة التحكم الرقمي في الآلة لتوجيه عمود الدوران واللكم الصلب — يقع في الطرف غير المشغل (الخلفي) للمحرك، بدلاً من دمجه في آلية عمود الدوران نفسها. هذا التكوين يحافظ على هندسة المستشعر ثابتة بغض النظر عن ترتيب اقتران طرف القيادة ويبسط توجيه كابل المستشعر في تصميمات الآلات حيث يكون الجزء الخلفي من المحرك أكثر سهولة في الوصول إليه.

اللاحقة #0A21 تحدد تعديلًا خاصًا بالمصنع للتكوين الأساسي B123. في نظام ترقيم محركات دوران Fanuc، تقوم اللاحقة المكونة من أربعة أرقام بعد # بتشفير تفاصيل التكوين التي تميز هذه المجموعة عن المتغيرات الأخرى ضمن نفس السلسلة — فئة جهد المحرك، نوع متغير التبريد، تكوين أسلاك المستشعر، أو خيارات أخرى محددة من المصنع. حدد دائمًا رقم القطعة الكامل بما في ذلك اللاحقة عند الطلب — لاحقة مختلفة تمثل محركًا مختلفًا حتى لو كان الرقم الأساسي متطابقًا.

التبريد عبر عمود الدوران: ما تحتاجه الآلة من المحرك

عندما يتم تكوين مركز تشغيل للتبريد عبر عمود الدوران، يتصل نظام سائل التبريد بمنفذ المحرك الخلفي لعمود الدوران، ويضغط المسار الداخلي لسائل التبريد عبر تجويف الدوار، ويوصل السائل عبر عمود الدوران إلى حامل الأداة. تتراوح الضغوط عادةً من 20 بار في التركيبات القياسية إلى 70 بار وأكثر في أنظمة التبريد الداخلية عالية الأداء.

يجب أن يستوعب التجويف الداخلي لمحرك αiT مسار سائل التبريد المضغوط هذا دون إنشاء مسارات تسرب إلى لفائف المحرك أو تجويف المحامل. ترتيب الختم بين تجويف سائل التبريد والمكونات الكهربائية والميكانيكية للمحرك هو عنصر مصمم في تصميم αiT — وهو غير موجود في محركات دوران αi القياسية، وهذا هو السبب في أنه لا يمكن ببساطة استبدال محرك قياسي في تطبيق تبريد داخلي عن طريق إضافة وصلات.

عند استبدال محرك من سلسلة A06B-1467-B123، هذا يعني أن البديل يجب أن يكون من نوع αiT. تركيب محرك دوران αi قياسي بدون تجويف التبريد الداخلي في آلة تم تكوينها للتبريد عبر عمود الدوران ليس بديلاً صالحًا — إما أنه لا يمكنه استيعاب وصلة سائل التبريد أو سيتضرر بسبب تسرب سائل التبريد إلى مناطق من المحرك غير مصممة ليتم ترطيبها.

توافق المضخم ونظام وحدة التحكم الرقمي في الآلة

يعمل A06B-1467-B123#0A21 مع مضخمات دوران Fanuc αiSP series — وحدات قيادة عمود الدوران في خزائن قيادة Fanuc αi series. يجب أن يتطابق تصنيف وحدة αiSP المحددة مع فئة طاقة المحرك؛ تأكد من وحدة المضخم الصحيحة من الوثائق الكهربائية للآلة أو مواصفات بناء الآلة الأصلية.

تشمل منصات وحدة التحكم الرقمي في الآلة المتوافقة Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, and 32i. هذا المحرك غير متوافق مع مضخمات دوران α series (غير i) الأصلية أو مع محركات دوران Fanuc β series، والتي تستخدم واجهات محرك وهياكل معلمات مختلفة.

عند تركيب محرك بديل، تحقق من معلمات عمود الدوران لوحدة التحكم الرقمي في الآلة — رمز نوع المحرك، السرعة القصوى، نسبة التروس، ومعلمات التحكم في التبريد عبر عمود الدوران — تم ضبطها بشكل صحيح لنوع المحرك αiT 8/12,000. خطأ في المعلمات في محرك دوران ينتج عنه تحكم غير صحيح في السرعة أو أخطاء في توجيه عمود الدوران حتى عندما يكون المحرك نفسه في حالة ممتازة.

الشحن والمناولة: مطلوب شحن بضائع

A06B-1467-B123#0A21 هو محرك دوران بإطار كبير. تشير العديد من الموزعين إلى أن هذا المحرك يتم شحنه عبر ناقل بضائع بدلاً من خدمات الطرود القياسية. خطط لأوقات عبور الشحن ومتطلبات الاستلام من المحطة أو التسليم برافعة عند جدولة الاستبدال. بالنسبة للمنشآت التي تدير فترة صيانة مخططة، قم بتأكيد وقت عبور الناقل ولوجستيات التسليم قبل الطلب لضمان وصول المحرك خلال فترة الصيانة.

متغيرات سلسلة A06B-1467-B123

عبر جميع المتغيرات، الثوابت المؤكدة هي: طراز αiT 8/12,000، تثبيت شفة، مستشعر خلفي، تبريد عبر عمود الدوران. أرقام اللاحقة تميز اختلافات تكوين مستوى المصنع. قم دائمًا بتأكيد اللاحقة الكاملة التي تتطابق مع المحرك الذي يتم استبداله — لا تستبدل بين متغيرات اللاحقة دون تأكيد التوافق مع وثائق باني الآلة.

التطبيقات النموذجية

مراكز التشغيل الرأسية عالية السرعة مع التبريد عبر عمود الدوران. مراكز التشغيل الرأسية المكونة لتشغيل القوالب والقوالب الدقيقة، وأعمال مكونات الطيران، وإنتاج المواد المختلطة حيث تتيح سرعة 12,000 دورة في الدقيقة جنبًا إلى جنب مع التبريد عبر عمود الدوران القطع عالي السرعة الإنتاجي وإخلاء الرقائق المتحكم فيه عبر مجموعة من أقطار الأدوات.

آلات الحفر العميق الدقيقة. مراكز الحفر ومراكز التشغيل التي تقوم بتشغيل دورات الحفر العميق في الفولاذ والفولاذ المقاوم للصدأ والتيتانيوم حيث يكون التبريد عبر عمود الدوران ضروريًا لإخلاء الرقائق والتحكم في درجة حرارة الأداة عند العمق، وتدعم سرعة 12,000 دورة في الدقيقة معلمات القطع للمثاقب الحلزونية الكربيدية في هذه المواد.

مراكز التشغيل متعددة المحاور التي تتعامل مع المواد الصلبة. مراكز التشغيل ذات 4 و 5 محاور التي تنتج أجزاء معقدة من الفولاذ المقوى وسبائك النيكل حيث يعمل التبريد عبر عمود الدوران وسرعة عمود الدوران العالية معًا للحفاظ على عمر الأداة على القواطع ذات القطر الصغير التي تقوم بعمليات وصول طويلة في ميزات صعبة.

مراكز التشغيل الأفقية في خطوط الإنتاج. مراكز التشغيل الأفقية في إنتاج السيارات والطيران حيث تدعم سرعة عمود الدوران العالية أوقات الدورات القصيرة على المكونات الهيكلية لسبائك الألومنيوم، ويتحكم التبريد عبر عمود الدوران في إعادة قطع الرقائق أثناء عمليات طحن الجيوب العميقة.

أسئلة وأجوبة

س 1: ماذا يعني الحرف "T" في αiT، ولماذا هو مهم للاستبدال؟

يشير الحرف "T" إلى التبريد عبر عمود الدوران — المحرك مبني بتجويف داخلي يحمل سائل القطع المضغوط من وصلة خلفية عبر الدوار وإلى عمود الدوران، ويخرج عبر حامل الأداة. هذه ميزة مصممة في البناء الداخلي للمحرك، وليست محولًا. عند استبدال A06B-1467-B123، يجب أن يكون البديل أيضًا من نوع αiT. لا يمكن استخدام محرك دوران αi قياسي بدون تجويف التبريد الداخلي في آلة تم تكوينها لتوصيل سائل التبريد عبر عمود الدوران — إما أنه يفتقر إلى منفذ التوصيل أو سيتضرر بسبب دخول سائل التبريد إلى مناطق غير محمية.

س 2: هل اللاحقة #0A21 مهمة عند طلب بديل — هل يمكن استبدال #0021؟

اللاحقة تشفر تفاصيل تكوين المصنع المحددة التي قد تشمل فئة الجهد، متغير التبريد، أو اختلافات أسلاك المستشعر. بشكل عام، تمثل اللواحق المختلفة ضمن نفس رقم القطعة الأساسي تكوينات محرك مختلفة، ويتطلب الاستبدال بين اللواحق تأكيدًا بأن التكوين البديل متوافق مع التصميم الكهربائي والميكانيكي للآلة. لا تفترض أن #0021 و #0A21 قابلان للتبديل — تحقق من وثائق الآلة الكهربائية أو باني الآلة قبل استبدال لاحقة مختلفة.

س 3: أي مضخم Fanuc متوافق مع هذا المحرك؟

يتطلب A06B-1467-B123#0A21 مضخم دوران Fanuc αiSP series. يجب أن يتطابق تصنيف وحدة αiSP المحددة مع فئة طاقة المحرك — تأكد من ذلك من وثائق خزانة قيادة الآلة أو مواصفات البناء الأصلية. تشمل منصات وحدة التحكم الرقمي في الآلة المتوافقة Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i, and 31i على منصة αi. المحرك غير متوافق مع محركات دوران α (غير i) الأصلية أو مضخمات دوران β series.

س 4: لماذا يتطلب هذا المحرك شحن بضائع بدلاً من التسليم العادي بالطرود؟

αiT 8/12,000 هو محرك دوران بإطار كبير — أبعاده المادية ووزنه تجعله خارج حدود خدمات شركات الطرود القياسية. يلزم شحن البضائع عبر ناقل مشترك. عند التخطيط للاستبدال، ضع في اعتبارك وقت عبور الشحن ولوجستيات التسليم: تتطلب شحنات البضائع عادةً موعد تسليم مجدول، وتحتاج بعض المواقع إلى خدمة رافعة أو رافعة شوكية للتفريغ. قم بتأكيد هذه اللوجستيات قبل الطلب إذا كان المحرك مطلوبًا خلال فترة صيانة محددة.

س 5: هل يمكن إصلاح هذا المحرك بدلاً من استبداله بالكامل؟

نعم. A06B-1467-B123#0A21 هو محرك قابل للإصلاح. يمكن لمرافق إصلاح محركات دوران Fanuc المؤهلة معالجة أعطال لفات الموصل، واستبدال المحامل، واستبدال مانع تسرب تجويف التبريد الداخلي، وخدمة المستشعر الخلفي. بالنسبة لمحرك بهذا السعر والحجم، غالبًا ما يكون الإصلاح أكثر فعالية من حيث التكلفة بشكل كبير من الاستبدال المباشر، خاصة عندما يقتصر العطل على عطل في المحمل أو اللف بدلاً من تلف مادي في الغلاف أو الدوار. تتوفر أيضًا برامج تبادل الأجزاء الأساسية — وحدة معيبة يتم إرسالها كجزء أساسي للتبادل مقابل بديل مجدد. استخدم دائمًا مرفق إصلاح لديه خبرة موثقة في محركات دوران αiT والقدرة على اختبار المحرك الذي تم إصلاحه على نظام قيادة مضخم αiSP متوافق قبل الإرجاع.
