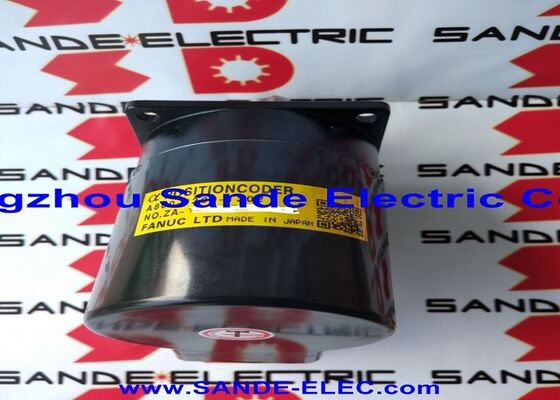

Fanuc A860-2109-T302 مستعملة Alpha i Series كودر موقع الغزل ، 10000 دورة في الدقيقة ، 68mm Flange

لمحة عامة عن المنتج

رقم الجزء:A860-2109-T302

أيضاً بحثت عن:A8602109T302 ، Fanuc A860-2109-T302 ، FANUC A8602109T302

نوع المنتج:رمز الموقع الفولاذي من سلسلة ألفا i (معدل وضع الفولاذ الخارجي)الحالة:مستعملة

البدائل / البدائل:A860-0309-T302

التصنيف:فانوك ألفا i Series High-Speed Spindle Feedback Encoder 10000 دورة في الدقيقة، 68mm Square Flange، 50mm Centre Bore، 17-Pin Connector المتكامل

ما هو هذا الجزء في الواقع

قبل الطلب، هناك نقطة واحدة تستحق الوضوح.مكيف موقع الغزل- مُصمّم دواري خارجي مثبت على فولاذ الآلة لإدخال بيانات الموقع والسرعة إلى CNC Fanuc. إنه ليس محركًا إضافيًا وليس مُصمّم نبض مدمج في محرك.انها وحدة ترميز مستقلة التي المسامير إلى أنف الغزل أو هيكل الغزل، يربط مباشرة مع عمود الغزل عن طريق فتحة الوسط 50 مم ، وينقل ردود فعل دورانية في الوقت الحقيقي إلى نظام التحرك CNC من خلال وصلة 17 دبوس.

يتم استخدام كودرات موقع الغزل على محولات CNC ومراكز التصنيع والآلات متعددة المحاور حيث يحتاج CNC إلى وضع زاوية دقيق للغزل للضغط الصلب ،Cs التحكم في الخطوط العريضة (المؤخرة على محور C)، وقطع الخيوط المتزامن. بدون مشفر فولاذ يعمل ، هذه العمليات غير متوفرة ٪ لا يمكن للجهاز CNC التحكم في اتجاه الفولاذ أو الموقف الزاوي ، فقط السرعة.

A860-2109-T302 هواستبدال سلسلة ألفا Iبالنسبة إلى A860-0309-T302 القديمة.الجزئين متبادلان وظيفيا على الآلات المتوافقة A860-2109-T302 أحدث هو التسمية الإنتاجية الحالية فانوك لهذا المواصفات رمز الموقف.

المواصفات التقنية

لماذا تعليقات موقع الغزل مهمة

محور CNC بدون ردود فعل الموقف هو عنصر واحد الخدعة يمكن أن يُأمر إلى سرعة، وسوف تعمل في تلك السرعة،لكن التحكم ليس لديه فكرة عن مكان عمود الغزل في أي لحظة معينةهذا القيد يستبعد جزءا كبيرا من ما من المتوقع أن تفعله أدوات الآلات الحاسوبية الحديثة.

طوق صلبيتطلب من الغزل الحفاظ على مزامنة زاوية إلى خطية دقيقة مع المحور Z خلال دورة الضغط.يجب أن يدور الفولاذ بمعدل مطابق بدقة لمعدل التغذية ومسافة الخيط. أي خطأ في الموقع الزاوي ينتج خطأً في الخط في الخيط أو نفق مكسور. يوفر مبرمج موقع الغزل ردود الفعل الزاوية التي تجعل هذا التزامن ممكنًا ؛ بدونه ،لا توجد صمامات صلبة ويعود الجهاز إلى حاملات الصمامات العائمة مع قيودها المتأصلة في دقة الطول.

قطع الخيوط على المحولات— single-point threading — depends on the spindle position coder identifying a reference angular position (the thread-start pulse) each revolution so the cutting tool engages at exactly the same angular position every passالخيوط متعددة البدء والدقة أكمي أو الخيوط الدعم تتطلب هذا التزامن عبر مرورات متعددة.A860-2109-T302 يوفر المرجعية لكل ثورة موقف يستخدم CNC لهذه الوظيفة.

Cs التحكم في الخطوط العريضةيتطلب الدوران أن يتصرف مثل محور الخدمة.يجب أن يكون وضع الزاوية أمرلا يكفي جهاز استشعار السرعة ؛ هناك حاجة إلى ردود فعل الموقف عند دقة محور الخدمة.يجمع مبرمج موقف الغزل الفجوة بين محرك محرك الغزل ومحرك التداخل المحور CNC.

في10السرعة القصوى في 1000 دورة في الدقيقة، A860-2109-T302 يغطي مجموعة كاملة من سرعات مركز التصنيع عالية الأداء ومؤشر مركز الدوران.معظم أدوات CNC الإنتاج التي تستخدم مبرمج الموقع الخارجي من هذا النوع تعمل في سرعات الذروة بين 6،000 و 12000 دورة في الدقيقة A860-2109-T302 يجلس بشكل مريح ضمن هذا النطاق ، وتوفير بيانات ردود فعل صالحة من التشكيلات منخفضة السرعة في محور C عند ما يقرب من صفر دورات في الدقيقة من خلال إزالة المعدن بأقصى سرعة.

الشروط المستخدمة ماذا يعني هذا هنا

هذا A860-2109-T302 هوالوحدة المستخدمةويقال ذلك بوضوح لأنه مهم عندما يقدم المكون المعني ردود فعل إلى مشغل CNC الذي يعتمد عليه دقة الخيوط والنقش.

يحتوي كودرات الفولاذ المستعملة على مكانة صالحة في السوق اللاحقة. A860-2109-T302 هو كودر دواري قائم على البصرية عندما يعمل ، يعمل بدقة.لا توجد آلية ارتداء في مكشف يعمل بشكل صحيح تتدهور دقة أو دقة مع مرور الوقتما يفشل في الملفات المستخدمة هو جسدي: التلوث على القرص البصري، والحاويات المتضررة، ومسامير الاتصال المنحنية أو المتآكلة، والغطاء المتصدع من الاصطدام،أو تلف الكابلات والمتصلات من الانحناء المتكررهذه ظروف قابلة للتفتيش

A860-2109-T302 مستعمل الذي تم فحصه لحالة القرص و سلامة المرفق و شعور الوعاء و الذي لا يظهر أي دليل على دخول المبرد إلى القسم البصريهي وحدة وظيفية قادرة على توفير نفس دقة ردود الفعل كواحدة جديدةبالنسبة لآلة تعطل وتحتاج إلى مبرمجة فولاذية للعودة إلى الإنتاج دون الوقت والتكلفة للوحدة الجديدة A860-2109-T302 المستخدمة هي الحل العملي.

المشترين الذين يحتاجون إلى اليقين صفر تراكم الساعات يجب تحديد وحدة جديدة. المشترين الذين يستبدلون مكشف تأكد فشل لاستعادة آلة إلى الإنتاج،والذين لديهم القدرة التقنية للتحقق من الوظيفة عند التشغيل، سوف تجد وحدة مستعملة مناسبة تماما.

A860-2109-T302 مقابل A860-0309-T302: تم توضيح انتهاء الجلسة

الـA860-0309-T302is the older designation for the same position coder specification — the part number that appears in the original machine documentation and parts lists for machines built when the original alpha series was current.A860-2109-T302هو تسمية إنتاج Fanuc الحالية ، والتي صدرت كجزء من تحديث سلسلة Alpha i encoder.

الجزأين هماقابلة للتبادل وظيفياًعلى الآلات المتوافقة. إذا كانت وثائق الآلة تدعو إلى A860-0309-T302 ، فإن A860-2109-T302 هو الاستبدال الصحيح. الأبعاد المادية للتركيب (68 ملم فلانج مربع ،50 ملم من ثقب الوسط)، والاتصال الخارجي (17-pin) ، وواجهة CNC هي نفسها. لا يتطلب أي تغييرات في المعلمات أو تعديلات الأسلاك عند استبدال A860-2109-T302 بـ A860-0309-T302.

هذا الاستبدال هو سبب ظهور A860-2109-T302 في عمليات البحث لكل من أرقام الأجزاء. إنه يغطي القاعدة المثبتة للآلات التي تم تحديدها أصلاً مع أي من التسميات.

التثبيت والتكامل

A860-2109-T302 يرفع إلى الغزل عن طريق68 ملم مربع مشبك نمط فليانجوالعلاقات إلى عمود الغزل من خلال50 ملم من فتحة الوسطعلى معظم الآلات، عنصر الارتباط عادة ما يكون من النوع النفخة أو القرص الارتباط المرنتتكيف مع سوء التوجيه الزاوي والمحوري الصغير مع نقل حركة الدوران بدقةإن تصميم الارتباط مهم: فإن الاتصال الصلب على عمود مع أي تدفق سيفرض عبءًا دوريًا على محامل الترميز ويقصر عمر خدمتها.

الـرابط متكامل من 17 دبوسيقبل كابل تشفير Fanuc Alpha I القياسييجب تجنب توجيه الكابلات الانحناءات الحادة بالقرب من جسم المرفق ويجب أن تكون مؤكدة بحيث الكابل لا ينحني مع كل دورة بدء وقف الغزليجب التحقق من إغلاق الجهاز عند التثبيت. عادةً ما تتضمن بيئة الغزل ضباب المبرد، ويسمح إغلاق الجهاز الذي يتسرب بالتلوث بالوصول إلى الدبابيس بمرور الوقت.

بعد التثبيت ، تحقق من وظيفة مشفر الغزل مع شاشات تشخيص الغزل في Fanuc CNC قبل تشغيل الإنتاج.تأكيد أن تعدد تعليق الموقف تزداد بشكل صحيح كما يدور المغزل في كلا الاتجاهين، وأن يتم الكشف عن إشارة مرجعية واحدة لكل دورة. على الأنظمة التي تم تعطيل محور Cs أو التنبيه الصلب بسبب تشفير معطل ،إعادة تمكين هذه الوظائف في معايير CNC حسب وثائق تشغيل صانع الآلة.

أنظمة و مكبرات CNC متوافقة

A860-2109-T302 مصممة لدمج معمكبرات الفينكل من سلسلة Fanuc αi (αiSP)ومتوافق معسلسلة Fanuc CNC 0i-D، 0i-F، 15i، 16i، 18i، 21i، 30i-A، 30i-B، 31i-A، 31i-B، و 32iإنه رمز وضع الموديل القياسي للآلات التي تعمل على محركات الموديل Fanuc αi حيث يتطلب رد فعل الموديل الخارجي.

لا تتطلب جميع الآلات التي يتم التحكم بها من قبل Fanuc مُشفّرًا خارجيًا للفينيل ‬ بعض تكوينات محرك الفينيل تستخدم مُشفّرًا مدمجًا في محرك الفينيل نفسه.ردود الفعل عن موقع الغزل المثبتة خارجياً، حيث يتم فصل المشفر عن محرك الغزل ويتم ربطه مباشرة مع عمود الغزل. إذا كانت الآلة لا تحتوي حاليًا على مشفر خارجي ولا تحتاج إلى ميزات تحديد موقع الغزل ،لا حاجة إلى رمز الموقعإذا كانت هناك حاجة إلى الضغط الصلب، أو مزامنة قطع الخيوط، أو التحكم في محيط Cs وقد تم تصميم الآلة لمكيف خارجي، فإن A860-2109-T302 هو الجزء.

تطبيقات نموذجية

مركز التدوير CNC الصلب والقطع الخيطي.دورات قطع الخيوط في نقطة واحدة وتقطيعات صلبة على محولات CNC ومراكز الدوران التي يتم التحكم فيها بواسطة أنظمة Fanuc αi ،حيث يوفر مكيف موقف الغزل المرجعية لكل ثورة وبيانات الموقف الزاوي CNC يقاطع ضد حركة محور Z.

مركز التصنيع الصلب.دورات التشغيل المزامنة في مراكز التصنيع العمودية والأفقية حيث يتم تركيب A860-2109-T302 خارجًا على الغزل لتوفير ردود الفعل عن الموقف التي يتطلبها التشغيل الصلب.يزيل الحاجة إلى حاملات الصنبور للضغط على التوتر ويقدم تحكمًا أكثر اتساقًا في عمق الخيوط.

التحكم في المحور Cs من خلال آلة متعددة المهام ومركز الطاحونة.عمليات تحديد الشكل على المحور C في مراكز الطاحونة والآلات متعددة المهام ، حيث يتم إدخال المحور كمحور دوار مدير للطحن والحفر ،وتحديد المواقع خارج المركزيتطلب ردود فعل موقع الغزل عند دقة الخدمة وظيفة A860-2109-T302 يوفر.

أدوات مركز التصنيع عالية السرعةردود الفعل عن موقع الغزل في مراكز التصنيع مع سرعات الغزل تصل إلى 10،000 دورة في الدقيقة.حيث تتطابق السرعة الاسمية للمترجم مع النطاق التشغيلي الكامل للدوارة وتوفر بيانات ردود فعل صالحة من خلال غلاف السرعة الكامل.

الأسئلة الشائعة

السؤال 1: هل A860-2109-T302 محرك خدمة أم مشفر؟

إنهمكيف موقع الغزل الخارجي (مكيف)ليس محرك خدمة. إنه جهاز رد فعل دواري مستقل يتم تثبيته على محور الآلة ويرسل بيانات الموقف الزاوي والسرعة إلى CNC Fanuc عبر مكبر محور αi.يستخدم لتمكين النقر الصلب، وقطع الخيوط المتزامن، والتحكم في الخطوط البعيدة Cs على محولات CNC ومراكز التصنيع.ليس محركات (التي تحمل البديل A06B).

س2: هل سيستبدل A860-2109-T302 A860-0309-T302 القديم مباشرة؟

نعم، A860-2109-T302 هو خليفة سلسلة ألفا i الحالية إلى A860-0309-T302استبدال وظيفي مباشرأبعاد التثبيت (68 ملم شفرة مربعة ، 50 ملم فتحة) ، نوع المرفق (17-pin) ، وواجهة CNC متطابقة.لا توجد حاجة إلى تغييرات في الأسلاك أو تعديلات في المعلمات عند استبدال A860-2109-T302 بـ A860-0309-T302إذا كانت قائمة قطع الغيار الخاصة بجهازك تظهر A860-0309-T302، اطلب A860-2109-T302 بثقة.

س3: ما هي وظائف CNC التي تصبح غير متوفرة عندما يفشل هذا المشفر؟

A860-2109-T302 الفاشل أو المفقود يعيق أي وظيفة CNC التي تتطلب ردود فعل موقع العمود الزاوي. على معظم الآلات هذا يعنيالضغط الصلب، وتزامن قطع الخيوط في نقطة واحدة، والتحكم في الخطوط العريضة Csجميعها غير متوفرة حتى يتم استبدال المكيف. تشغيل الدوران السريع فقط (قطع RPM ثابت) عادة ما لا يتأثر ، لأن هذه الوظيفة تستخدم ردود فعل سرعة مكبر الدوران ،ليس رمز الموقع الخارجي.

السؤال 4: هل شراء مكشف مستعمل ينطوي على مخاطر إضافية مقارنة بوحدة جديدة؟

هناك بعض المخاطر، ولكنها قابلة للإدارة. لا يرتدي المشفرات البصرية الدوارة في الاستخدام الطبيعيأو تآكل المرفقات من تعرض المبردإنّ الترميز المُستخدم الذي تمّ فحصه ويظهر أنّه لا يوجد أيّ من هذه الظروف سيؤدي أداؤه بشكل متطابق مع الترميز الجديد.النهج العملي هو التحقق من الوظيفة مباشرة بعد التثبيت باستخدام الشاشة التشخيصية فولاذ CNC قبل إعادة الجهاز إلى الإنتاجإذا لم يستجيب المشفر بشكل صحيح، تكون المشكلة مرئية على الفور ويمكن إرجاع الوحدة أو استبدالها.

السؤال 5: هل يعمل A860-2109-T302 مع جميع أجهزة تحكم CNC من Fanuc؟

انها متوافقة معمكبرات الفينوك αiو منصات CNC التي تعمل عليها على سلسلة 0i-D / F ، 16i ، 18i ، 21i ، 30i ، 31i ، و 32i. إنها غير متوافقة مع مكبرات الفئة الأصلية α (غير i) أو مع محركات spindle Fanuc β series ،التي تستخدم بروتوكولات واجهة تشفير مختلفةقبل الطلب، تأكد من أن مكبر الغزل في الآلة هو وحدة αiSP وأن الأسلاك الموجودة هي كابل تشفير Alpha i القياسي 17-pin.
